2 virzienu kasete

Plānais un vieglais dizains viegli iekļaujas nelielās griestu telpās. Divvirzienu gaisa sadale ir lieliski piemērota garu, šauru telpu (piemēram, koridoru) gaisa kondicionēšanai
Dzesēšanas jauda: 2.20 ... 14.0 kW
Sildīšanas jauda: 2.50 ... 16.0 kW

Vai vēlaties iegādāties vai jums ir jautājumi?
2 virzienu kasete

Galvenās funkcijas:

  • Plāns dizains, tikai 220 mm augsts
  • Standarta kondensāta novadīšanas sūknis
  • Klusa darbība

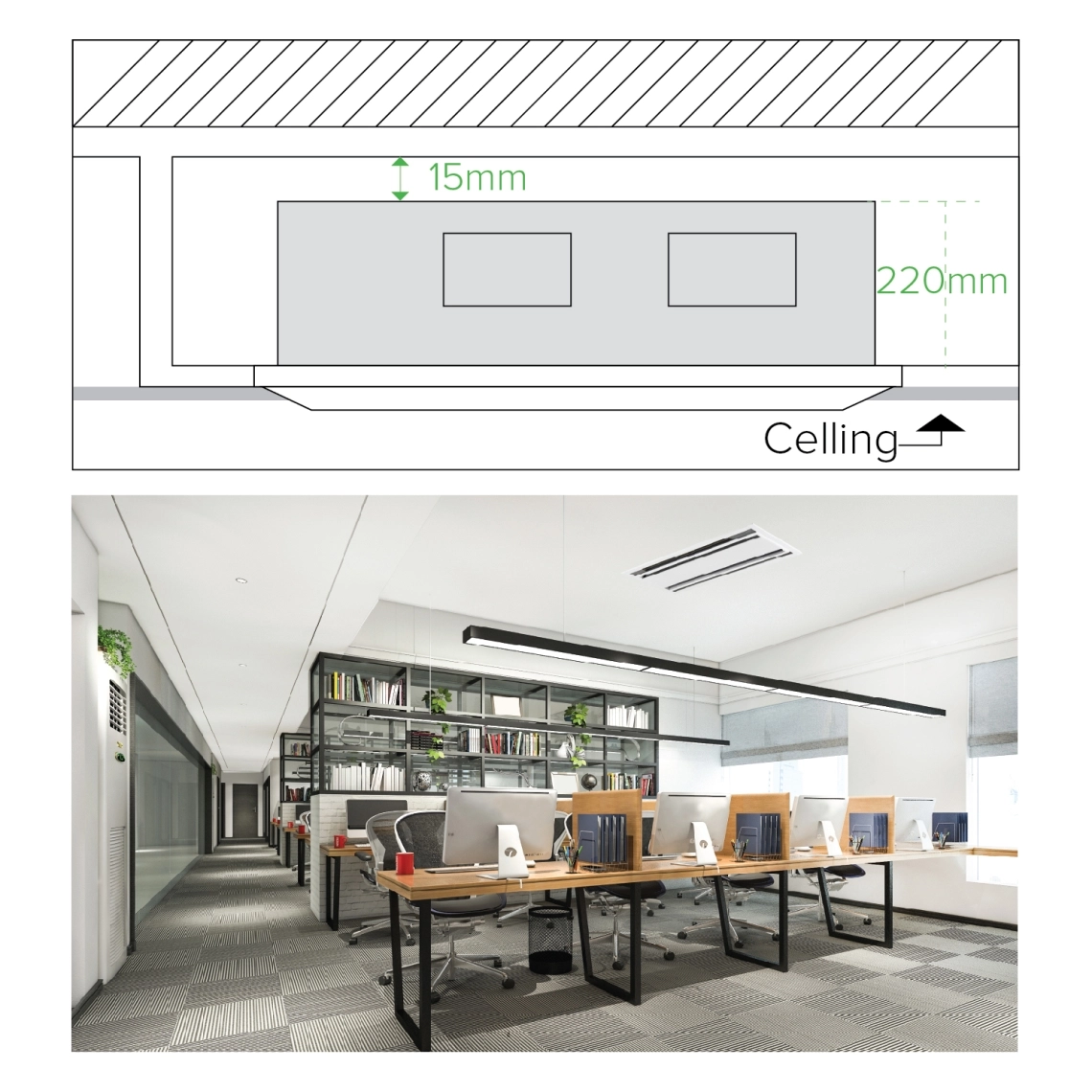

MyCond 2-ceļu kasešu biroja uzstādīšana kompakts uzstādīšanas augstums

Plāns un viegls dizains ērtai uzstādīšanai

Augstums ir tikai 220 mm, kas samazina uzstādīšanas vietas ierobežojumus. Viegla konstrukcija, lai uzlabotu uzstādīšanas ērtumu.

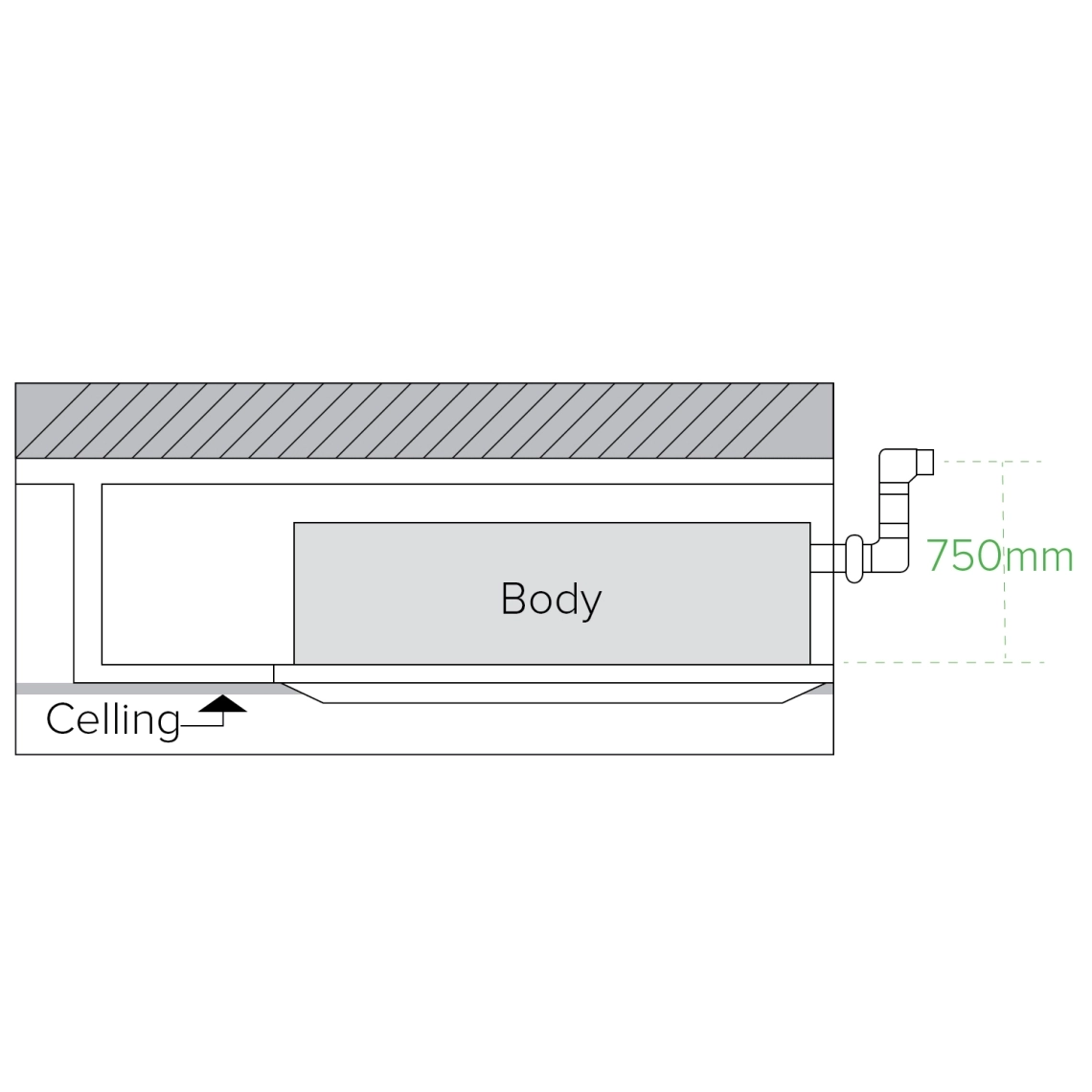

Pacelšana līdz 750 mm

(no griestu līmeņa), pateicoties drenāžas sūknim ar lielu spiedienu un lielu kondensāta tilpumu.

MyCond 2-ceļu kasetes uzstādīšana Drenāžas savienojuma augstums

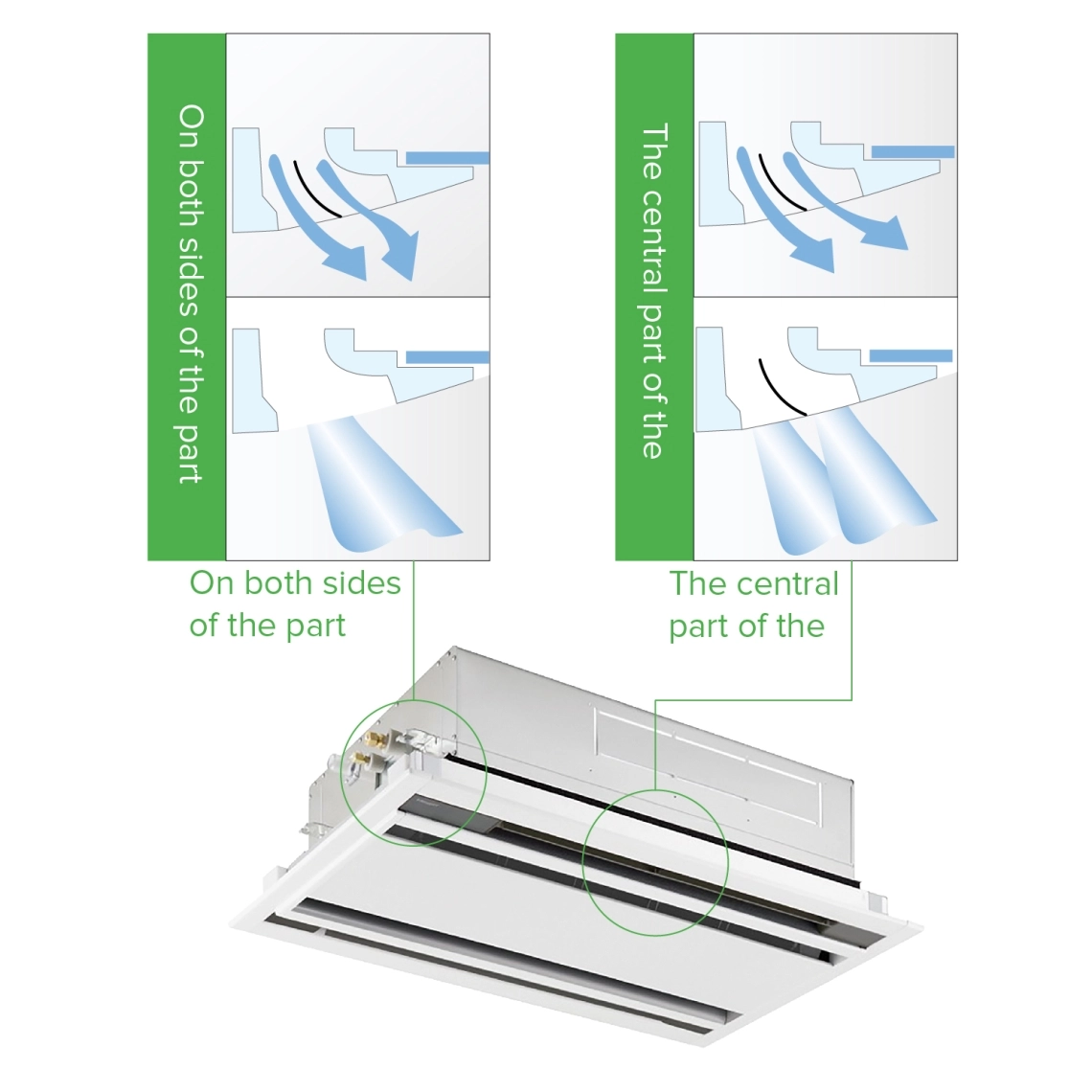

MyCond 2-virzienu kasete ar optimizētu gaisa plūsmu no sāniem un centra.

Netīrumu novēršana uz griestiem

Gaisa sadales žalūzijas ir īpaši konstruētas tā, lai gaisa plūsma netiktu novirzīta uz griestiem un tos nepiesārņotu.

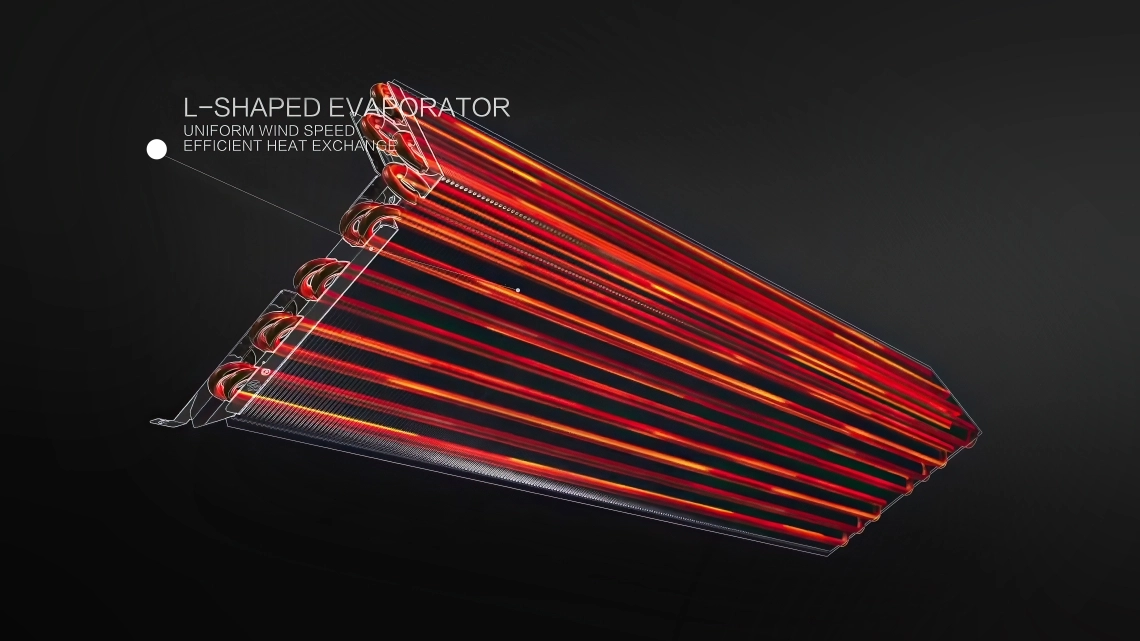

L-veida iztvaicētājs

Palielināta siltumapmaiņas platība ar kompaktiem izmēriem.

MyCond 2-ceļu kasetes L formas siltummainis efektīvai apkurei

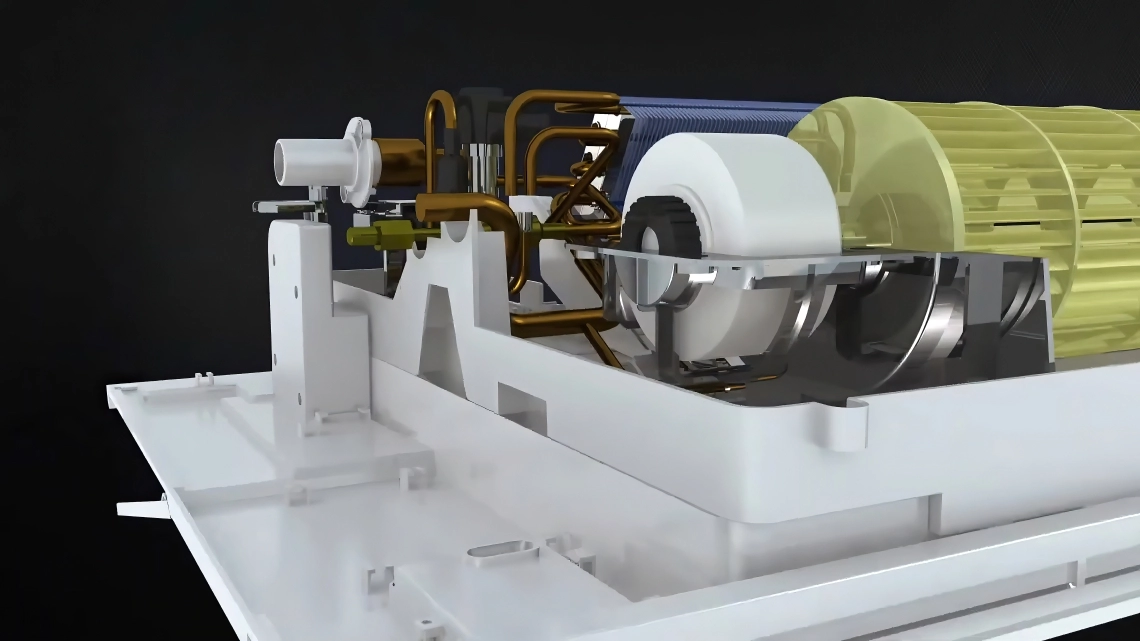

MyCond 2 virzienu kasešu ventilatora un siltummaiņa konstrukcija

Līdzstrāvas ventilatora motors

Enerģijas taupīšana klusāka darbība Slīdošā konstrukcija Aizsargu novēršanas āķis.

Specifikācijas Vienības MIBB-07X1EV1AD MIBB-09X1EV1AD MIBB-12X1EV1AD MIBB-16X1EV1AD MIBB-18X1EV1AD
Jauda
Dzesēšana kW 2,20 2,80 3,60 4,50 5,60
Apkure kW 2,50 3,20 4,00 5,00 6.,30
Elektriskie parametri
Barošanas avots Ph/V/Hz 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60)
Ventilācija
Gaisa plūsma (H/M/L) m3/h 840/700/550 840/700/550 840/700/550 840/700/550 840/700/550
Skaņas spiediens
(H/M/L)
dB(A) 42/37/33 42/37/33 42/37/33 44/39/34 44/39/34
Skaņas jauda
(H/M/L)
dB(A) 55/50/46 55/50/46 55/50/46 57/52/47 57/52/47
Uzstādīšana - izmēri
Tīrie izmēri
(WxDxH)
mm 817x620x220
Iepakotā bloka izmēri
(platumsx platumsx augstums)
mm 1015x695x278
Neto/bruto svars Kg 21,0/23,0 21,0/23,0 21,0/23,0 21,0/23,0 21,0/23,0
Ø Šķidruma caurule mm (collas) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4)
Ø Gāzes caurule mm (collas) 9,52 (3/8) 9,52 (3/8) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2)
Panelis
Modelis M2B-1055IB M2B-1055IB M2B-1055IB M2B-1055IB M2B-1055IB
Paneļa neto izmēri
(WxDxH)
mm 1055x680x68 1055x680x68 1055x680x68 1055x680x68 1055x680x68
Paneļa iepakojuma izmēri
(WxDxH)
mm 1110x720x161 1110x720x161 1110x720x161 1110x720x161 1110x720x161
Panelis Neto/bruto svars Kg 7,0/8,0 7,0/8,0 7,0/8,0 7,0/8,0 7,0/8,0
Specifikācijas Vienības MIBB-24X1EV1AD MIBB-28X1EV1AD MIBB-30X1EV1AD MIBB-38X1EV1AD MIBB-48X1EV1AD
Dzesēšana kW 7.1 8 9 11.2 14
Apkure kW 8 9 10 12.5 16
Elektriskie parametri
Barošanas avots Ph/V/Hz 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60)
Ventilācija
Gaisa plūsma (H/M/L) m3/h 1000/850/700 1100/950/800 1500/1350/1110 1700/1450/1200 1950/1750/1350
Skaņas spiediens
(H/M/L)
dB(A) 40/38/35 41/39/36 42/39/36 44/40/36 46/42/38
Skaņas jauda
(H/M/L)
dB(A) 56/54/51 57/55/52 58/55/52 60/56/52 62/58/54
Uzstādīšana - izmēri
Tīrie izmēri
(WxDxH)
mm 1000x600x290 1400x600x290
Iepakotā bloka izmēri
(platumsx platumsx augstums)
mm 1201x680x377 1601x680x377
Neto/bruto svars Kg 34/41 45/54 45/54 45/54 45/54
Ø Šķidruma caurule mm (collas) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8)
Ø Gāzes caurule mm (collas) 15.88 15.88 15.88 15.88 15.88
Panelis
Modelis M2B-1560IB M2B-1560IB M2B-1560IB M2B-1560IB M2B-1560IB
Paneļa neto izmēri
(WxDxH)
mm 1160x665x60 1560x665x60 1560x665x60 1560x665x60 1560x665x60
Paneļa iepakojuma izmēri
(WxDxH)
mm 1244x748x159 1644x748x159 1644x748x159 1644x748x159 1644x748x159
Panelis Neto/bruto svars Kg 6.3/12 8/14.5 8/14.5 8/14.5 8/14.5

Izmēri

MIBB-07X2EV1AD MIBB-09X2EV1AD MIBB-12X2EV1AD MIBB-16X2EV1AD MIBB-18X2EV1AD MIBB-18X2EV1AD

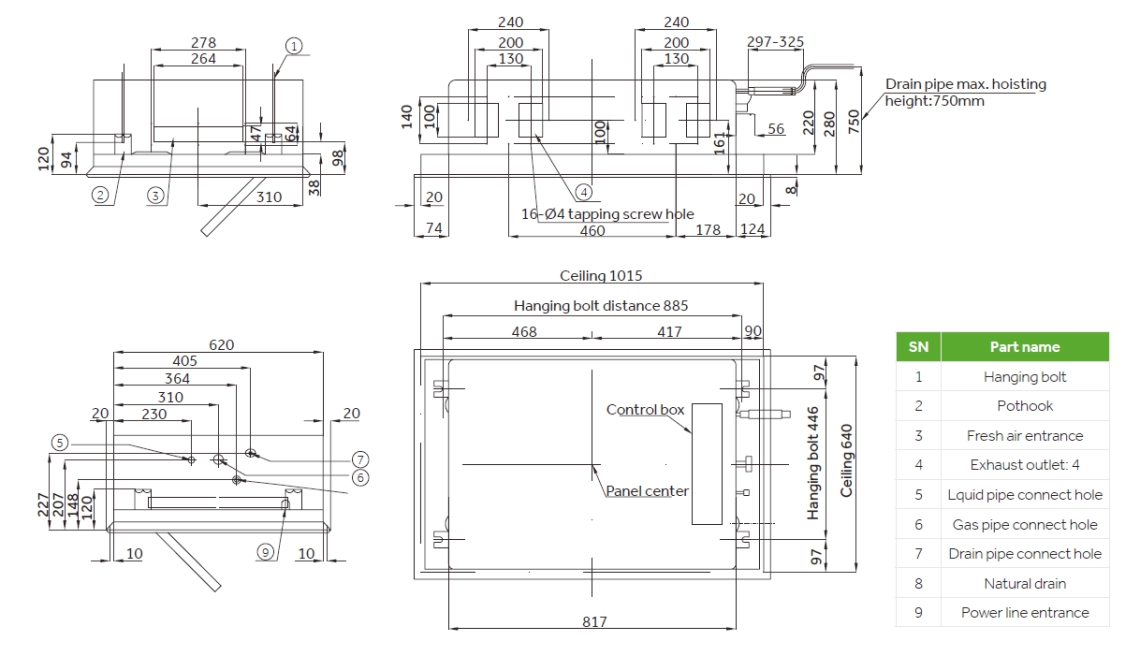

MyCond 2 virzienu kasetes kopējie izmēri
