4 virzienu kasete (570*570)

Plakanā konstrukcija un kompaktais izmērs ļauj ierīci pilnībā integrēt piekaramajos griestos
Dzesēšanas jauda: 1.50 ... 4.50 kW
Sildīšanas jauda: 1.70 ... 5.00 kW

Vai vēlaties iegādāties vai jums ir jautājumi?
4 virzienu kasete (570*570)

Veselīga svaiga gaisa funkcija

Unikāla sānu gaisa ieplūdes atvere, ko var atvērt, lai ievadītu svaigu gaisu no āra un uzlabotu iekštelpu gaisa kvalitāti.

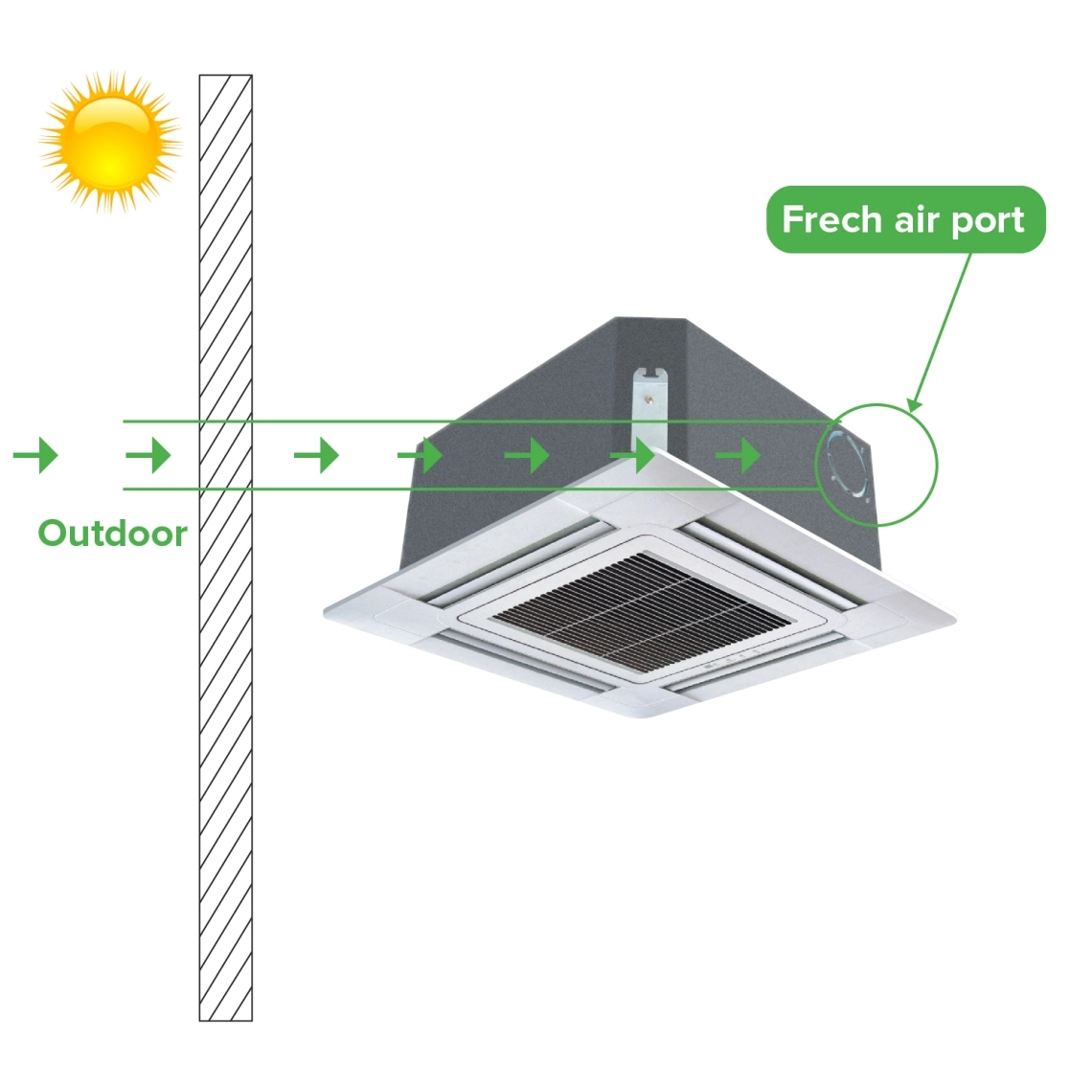

MyCond 4 virzienu kasete (570*570) svaiga gaisa padeve no ārpuses

Galvenās funkcijas:

  • Estētisks panelis 700x700
  • Gatavs svaigam gaisam (iepriekš izgriezta sānu ieplūdes atvere)
  • Standarta kondensāta novadīšanas sūknis
  • Klusa darbība

Kvadrātveida panelis visu izstrādājumu padara skaistāku

  • Kvadrātveida dizains padara telpas apdari harmoniskāku, skaistu un viegli organizējamu apgaismojuma sistēmu
  • Iekštelpu bloka plāns dizains, augstums ir tikai 260 mm (2HP), to var uzstādīt pat nelielā telpā
  • Stereo gaisa padeve, ērtāka

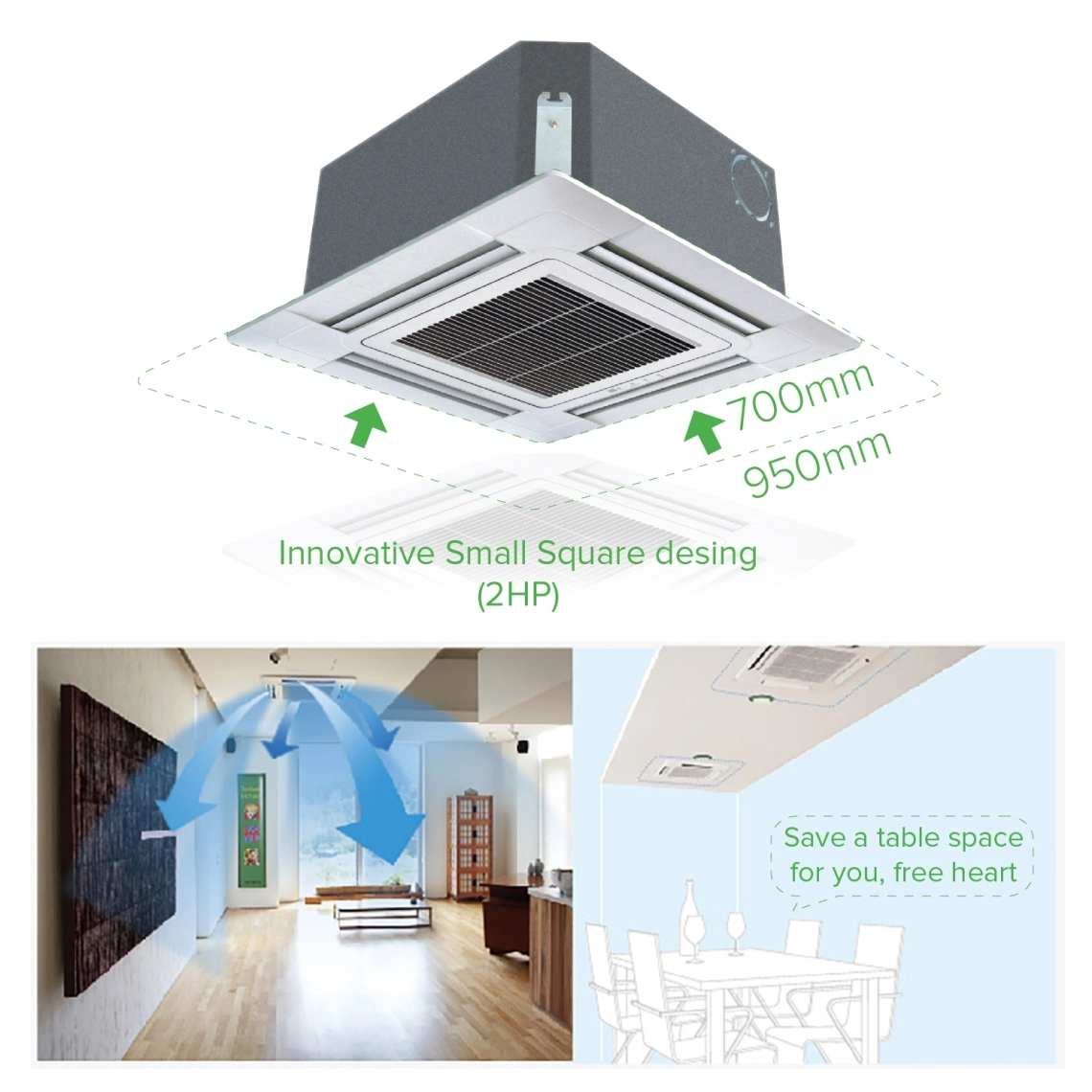

MyCond 4 virzienu kasete (570*570) kompakti izmēri inovatīvs dizains un vienmērīga gaisa sadale

Klusa darbība, komfortabla pieredze

Pieņemta progresīva aviācijas tehnoloģija TREŠI DIMENSIJU AL spirāles ventilatora un turbīnas formas gaisa kanāla konstrukcija, ievērojami samazina iekšējo pretestību, liels gaisa tilpums, zems trokšņa līmenis, panāk klusu darbību.

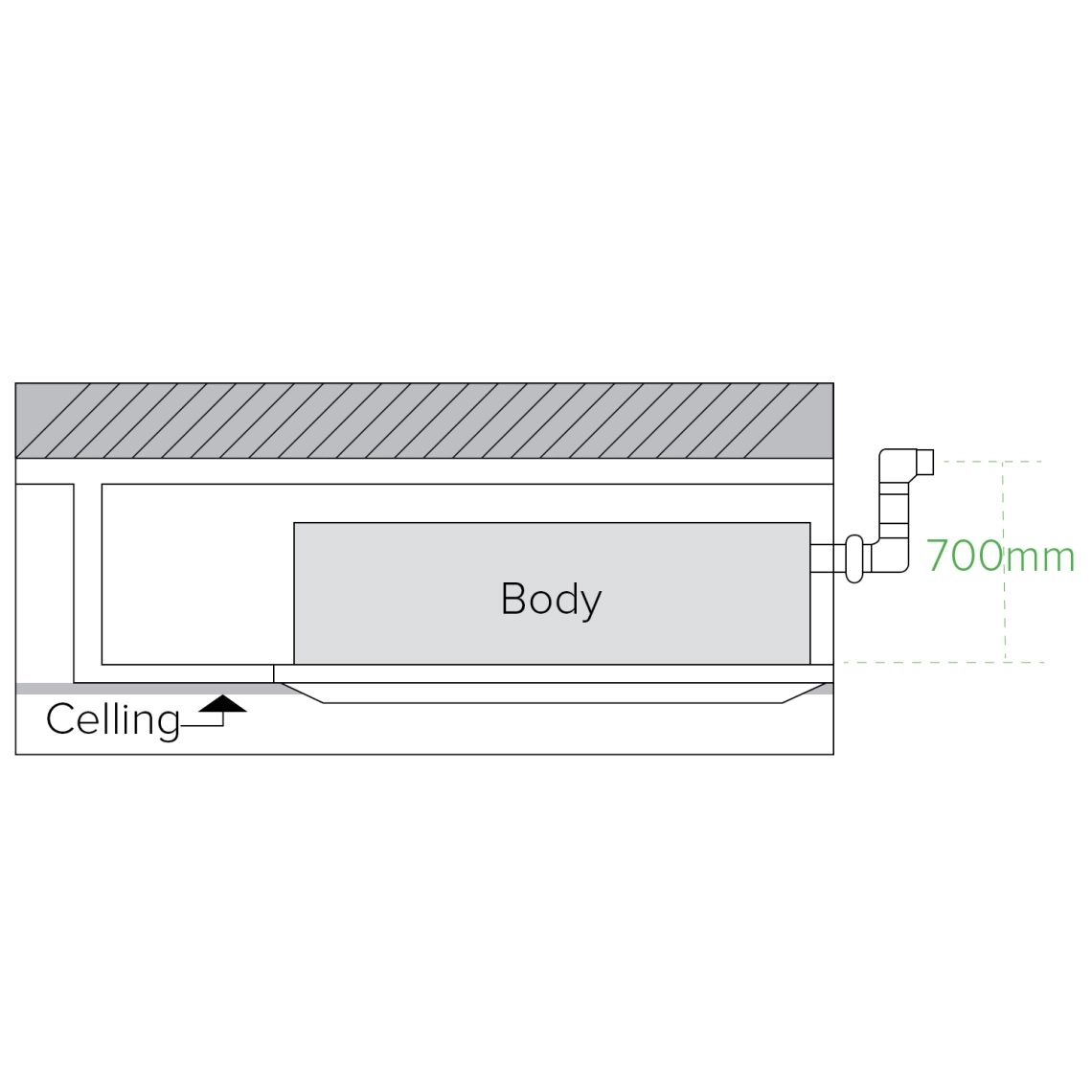

MyCond 4 virzienu kasete (570*570), korpusa uzstādīšanas dziļums 700 mm

Standarta kondensāta pacēlāja sūknis

Standarta drenāžas sūknis, pacēlums ir 700 mm un iebūvēts pludiņslēdzis, ērts sadarboties ar faktisko situāciju, lai kondensāta ūdens novadītu gaisa kondicionēšanu.

Plaša gaisa plūsmas izplūde

Griestu kasetēm ir plaša plūsmas gaisa izplūde, kas nodrošina efektīvu gaisa kondicionēšanu pat telpās ar griestu augstumu līdz 4 m.

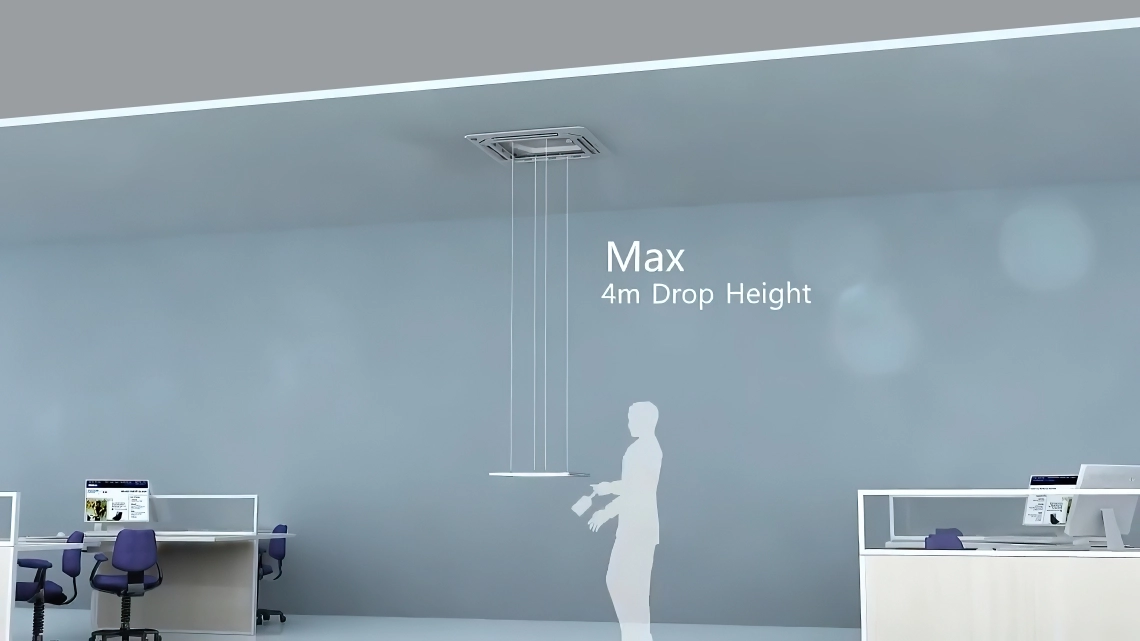

MyCond 4 virzienu kasete (570*570) maksimālais gaisa padeves augstums 4 metri

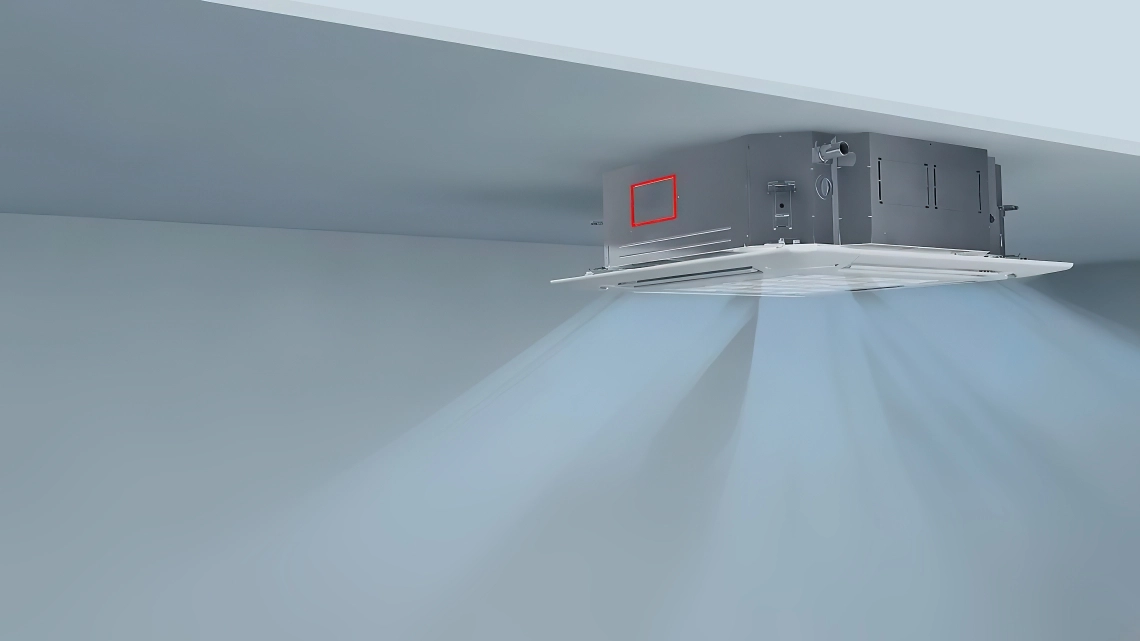

MyCond 4 virzienu kasete (570*570) vienmērīga gaisa sadale no visām pusēm

Žalūziju konstrukcija

Žalūziju konstrukcija atvieglo gaisa sadali, radot spraugu starp šasiju un griestiem, kas nodrošina plašu un plašu gaisa plūsmas izkliedi.

Kompakts dizains

Griestu kasešu modeļiem ir plāns korpusa augstums, kas nodrošina vienmērīgu un estētisku uzstādīšanu pat šaurās pārseguma telpās.

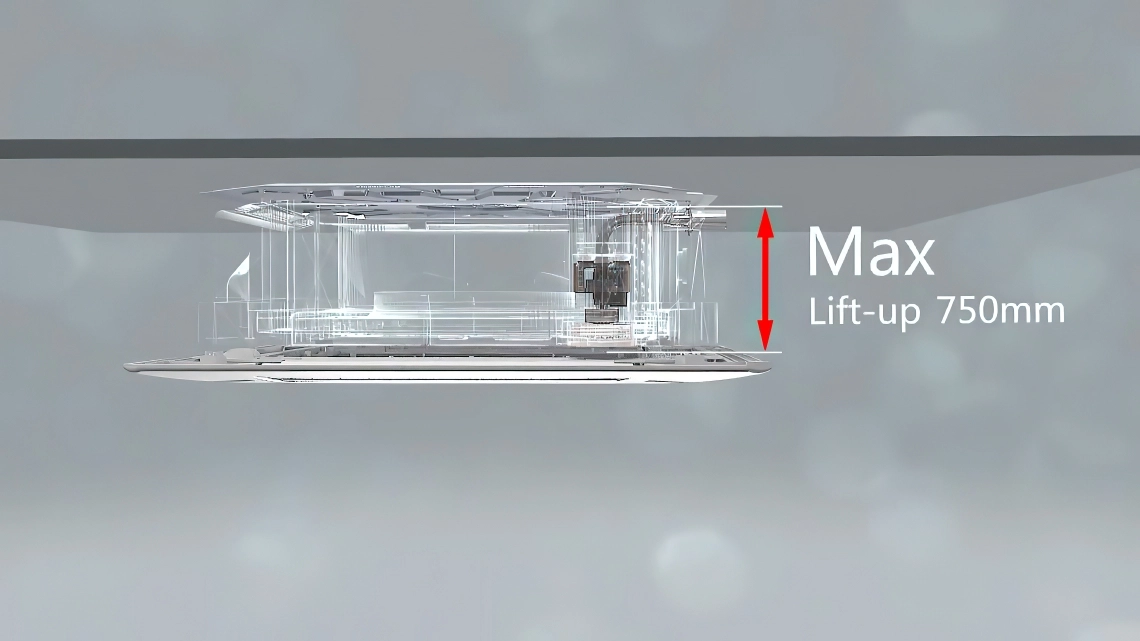

MyCond 4 virzienu kasete (570*570), korpusa augstums 750 mm

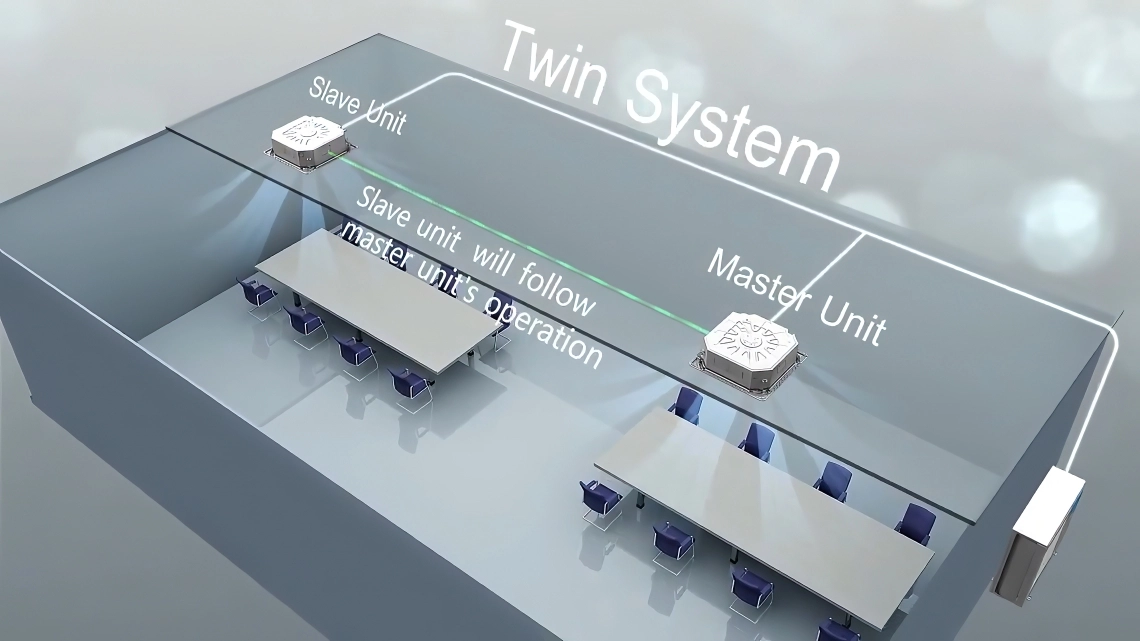

MyCond četru virzienu kasete (570*570) dubultā sistēma galvenās un pakārtotās vienības sinhronā darbība

Master/slave režīms

Šajā režīmā viena iekārta darbojas kā "galvenā", bet pārējās darbojas kā "pakārtotās", kas seko galvenās iekārtas iestatījumiem.

Specifikācijas Vienības MIBC-05X1EV1AA MIBC-07X1EV1AA MIBC-09X1EV1AA MIBC-12X1EV1AA MIBC-16X1EV1AA
Jauda
Dzesēšana kW 1,50 2,20 2,80 3,60 4,50
Apkure kW 1,70 2,50 3,20 4,00 5,00
Elektriskie parametri
Barošanas avots Ph/V/Hz 1/220~230/50/60
Ventilācija
Gaisa plūsma (H/M/L) m3/h 650/540/430 700/590/480
Skaņas spiediens
(H/M/L)
dB(A) 32/30/29 32/30/29 32/30/29 33/30/29 33/30/29
Skaņas jauda
(H/M/L)
dB(A) 45/43/42 46/44/43 46/44/43 46/44/43 47/44/43
Uzstādīšana - izmēri
Tīrie izmēri
(WxDxH)
mm 570x570x260
Iepakota vienība
izmēri
(WxDxH)
mm 718x680x380
Neto/bruto
svars
Kg 16,0/19,0 16,0/19,0 16,0/19,0 19,0/22,0 19,0/22,0
Ø Šķidruma caurule mm (collas) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4)
Ø Gāzes caurule mm (collas) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 12,70 (1/2) 12,70 (1/2)
Раnel
Modelis MB-700IB MB-700IB MB-700IB MB-700IB MB-700IB
Paneļa neto izmēri
(WxDxH)
mm 700x700x60 700x700x60 700x700x60 700x700x60 700x700x60
Paneļa iepakojuma izmēri
(WxDxH)
mm 740x740x115 740x740x115 740x740x115 740x740x115 740x740x115
Panelis Neto/bruto svars
Kg 2,8/4,5 2,8/4,5 2,8/4,5 2,8/4,5 2,8/4,5

Izmēri

MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA

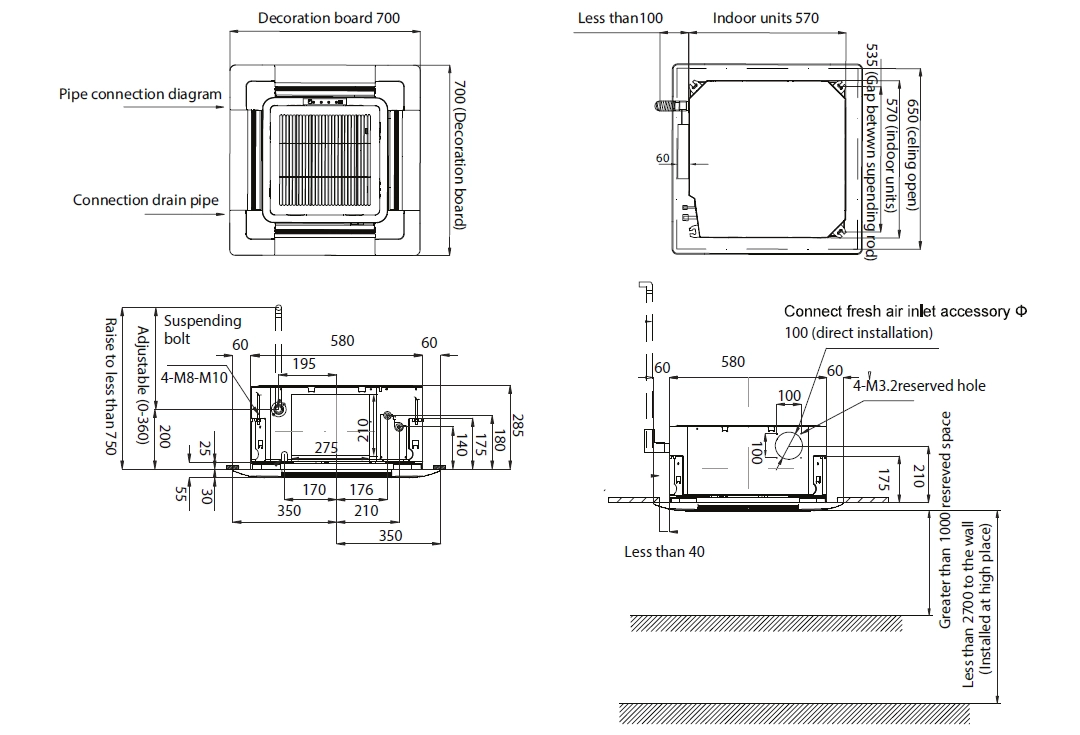

MyCond 4 virzienu kasete (570*570), kopējie izmēri
