Augstas ESP kanāla ventilatoru spoileru iekārtas DFCL sērija

Augstspiediena ventilatora spirāle ar cauruļvadiem visbiežāk tiek izmantota lielās telpās ar augstiem griestiem, piemēram, konferenču zālēs, viesnīcās, lidostās, muzejos un citās lielās ēkās. Augstais gaisa spiediens, ko nodrošina kanāla ventilatora spirāle, ļauj vienmērīgi sadalīt gaisu visā telpā, nodrošinot komfortablus apstākļus cilvēkiem

Dzesēšanas jauda: 4,17 ... 38,28 kW

Apkures jauda: 8,76 ... 50,95 kW

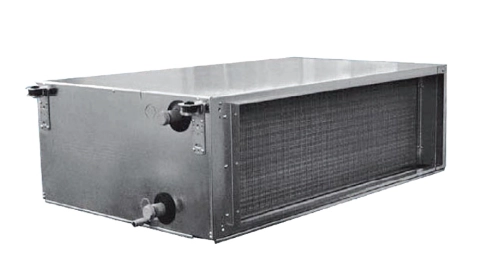

Augstas ESP kanāla ventilatoru spoileru iekārtas DFCL sērija

Plašais jaudas diapazons, 2 cauruļu versijas, kā arī papildu 4 cauruļu siltummainis sildīšanai ļauj tos izmantot visdažādākajiem lietojumiem. Turklāt iespēja kontrolēt, izmantojot Wi-Fi (kā papildaprīkojums), ļauj kontrolēt klimatu no jebkuras vietas pasaulē.

4-pipe heat exchanger for heating

Galvenās funkcijas :

Liela elastība gaisa kondicionēšanas sistēmu projektēšanā slēptai montāžai.
Ievērojama jauda lielām telpām.
Statiskais spiediens līdz 180 Pa 1-5 izmēros un līdz 400 Pa 6-7 izmēros.
Zems trokšņa līmenis.
Plašs ieplūdes ūdens temperatūras diapazons.

Priekšrocības :

Rāmis sastāv no pašnesošiem cinkota tērauda paneļiem ar trokšņa/termoizolāciju (M1 klase).
Uz cinkota rāmja piestiprināts reģenerējams gaisa filtrs, kas ir viegli pieejams tīrīšanai un saderīgs ar G3 48 mm sintētisko filtru (attīrīšanas efektivitāte 84 %).
Kluss centrbēdzes ventilators no cinkota tērauda ar dubulto lāpstiņriteni, kas uzstādīts uz tās pašas vārpstas, uz kuras atrodas motors. Vienfāzes barošanas avots 230 V, 50 Hz.
Augstas efektivitātes siltummainis ir izgatavots no vara caurulēm ar alumīnija ribām. Pēc noklusējuma savienojums ir kreisajā pusē. Cauruļu savienojums labajā pusē ir pēc pieprasījuma.
Plašs ieplūdes ūdens temperatūras diapazons.

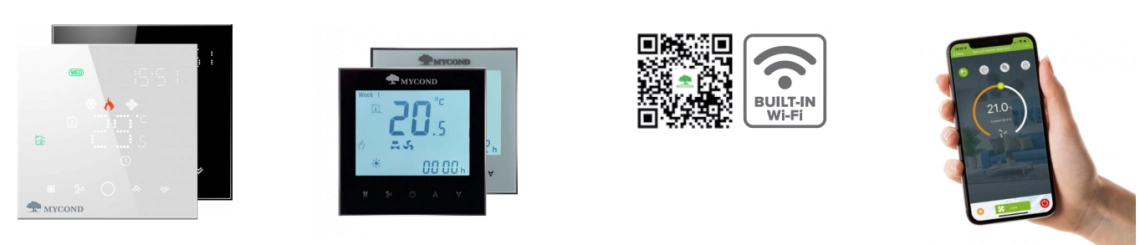

Optimāls automatizācijas komplekts pieejamai un vienkāršai vadībai ar viedtālruni

The optimal set

2-cauruļu 3 rindu ventilatoru spirāļsildītāji. Specifikācijas

Specifikācijas	Vienības	DFCL 13			DFCL 23			DFCL 33			DFCL 43			DFCL 53
Ātrumu skaits		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Gaisa plūsmas ātrums	^m3/h	995	1340	1925	855	1550	2510	1815	2300	2790	2265	2855	3400	2905	3540	4400
Kopējā dzesēšanas jauda	kW	4,05	4,78	5,78	4,32	6,14	7,90	7,43	8,44	9,36	9,63	10,91	11,91	12,67	14,07	15,79
Šķietamā dzesēšanas jauda	kW	3,42	4,24	5,49	3,29	5,08	7,12	6,02	7,10	8,16	7,70	9,05	10,16	10,31	11,82	13,78
Apkures jauda	kW	7,91	9,73	12,33	7,75	11,92	16,44	14,27	16,80	19,10	18,06	21,21	23,85	23,64	27,14	31,42
Spiediena zudumi (dzesēšana)	kPa	7,0	9,6	13,7	8,7	16,9	27,4	18,7	23,8	28,8	18,4	23,5	28,0	17,2	21,2	26,5
Spiediena zudumi (apkure)	kPa	4,8	7,1	11,0	5,1	14,1	20,9	12,3	16,6	21,1	9,2	12,5	15,5	10,9	14,1	18,4
Enerģijas patēriņš	W	136	175	240	180	273	340	390	470	523	445	550	680	541	703	885
Skaņas jaudas līmenis	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Skaņas spiediena līmenis*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

Dati attiecas uz šādiem nosacījumiem:

Gaisa temperatūra telpās +27 °C (sausā termometra temperatūra), +19 °C (mitrā termometra temperatūra); ieplūdes/izplūdes ūdens temperatūra +7/+12 °С.

Apkure: iekštelpu gaisa temperatūra +20 °C; ieplūdes/izplūdes ūdens temperatūra +60/50 °C.

2-cauruļu 4 rindu ventilatora spirāles. Specifikācijas

Specifikācijas	Vienības	DFCL14			DFCL 24			DFCL 34			DFCL 44			DFCL 54
Ātrumu skaits		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Gaisa plūsmas ātrums	^m3/h	940	1315	1835	855	1535	2360	1795	2265	2745	2245	2820	3340	2885	3505	4330
Kopējā dzesēšanas jauda	kW	4,67	5,71	6,84	5,04	7,36	9,39	8,94	10,24	11,43	11,47	13,12	14,38	14,99	16,80	18,93
Šķietamā dzesēšanas jauda	kW	3,72	4,79	6,09	3,70	5,82	7,95	6,90	8,17	9,40	8,79	10,38	11,68	11,63	13,41	15,63
Apkures jauda	kW	8,76	11,22	14,20	8,77	13,76	18,71	16,43	19,50	22,36	20,86	24,69	27,90	27,08	31,31	36,49
Spiediena zudumi (dzesēšana)	kPa	6,0	8,8	12,4	6,7	13,5	21,4	16,3	21,0	25,8	14,6	18,8	22,6	13,5	16,8	21,2
Spiediena zudumi (apkure)	kPa	3,9	6,1	9,5	3,7	8,6	15,2	9,9	13,7	17,7	8,7	12,0	15,1	8,0	10,6	14,0
Enerģijas patēriņš	W	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Skaņas jaudas līmenis	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Skaņas spiediena līmenis*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

Dati attiecas uz šādiem nosacījumiem:
Gaisa temperatūra telpās +27 °C (sausā termometra temperatūra), +19 °C (mitrā termometra temperatūra); ieplūdes/izplūdes ūdens temperatūra +7/+12 °С.
Apkure: iekštelpu gaisa temperatūra +20 °C; ieplūdes/izplūdes ūdens temperatūra +50/45 °C.

4 cauruļu ventilatora spirāles. Specifikācijas

Specifikācijas	Vienības	DFCL 14+1			DFCL 24+1			DFCL 34+1			DFCL 44+1			DFCL 54+1
Ātrumu skaits		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Gaisa plūsmas ātrums	^m3/h	910	1290	1775	850	1520	2285	1780	2235	2700	2225	2790	3295	2865	3475	4265
Kopējā dzesēšanas jauda	kW	4,57	5,65	6,75	5,03	7,32	9,23	8,90	10,17	11,32	11,42	13,04	14,29	14,93	16,74	18,80
Šķietamā dzesēšanas jauda	kW	3,62	4,72	5,96	3,69	5,77	7,77	6,86	8,10	9,29	8,74	10,30	11,58	11,58	13,34	15,48
Apkures jauda	kW	4,49	5,46	6,47	4,76	6,73	8,30	8,03	9,07	9,99	10,50	11,86	12,95	13,37	14,85	16,58
Spiediena zudumi (dzesēšana)	kPa	5,8	8,6	12,0	6,6	13,4	20,7	16,1	20,7	25,4	14,5	18,6	22,3	13,4	16,7	20,9
Spiediena zudumi (apkure)	kPa	15,3	21,8	29,6	15,7	29,6	43,5	18,2	22,7	27,1	32,2	40,3	47,2	29,7	36,1	44,1
Enerģijas patēriņš	W	127	170	226	176	262	330	375	458	515	440	542	670	530	678	851
Skaņas jaudas līmenis	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Skaņas spiediena līmenis*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

4 cauruļu ventilatora spirāles. Specifikācijas

Specifikācijas	Vienības	DFCL 13+1			DFCL 23+1			DFCL 33+1			DFCL 43+1			DFCL 53+1
Ātrumu skaits		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Gaisa plūsmas ātrums	^m3/h	940	1315	1835	855	1535	2360	1795	2265	2745	2245	2820	3340	2885	3505	4330
Kopējā dzesēšanas jauda	kW	3,92	4,74	5,64	4,32	6,11	7,66	7,38	8,37	9,30	9,58	10,84	11,80	12,61	14,01	15,63
Šķietamā dzesēšanas jauda	kW	3,28	4,18	5,30	3,29	5,05	6,83	5,97	7,03	8,07	7,65	8,97	10,04	10,26	11,76	13,62
Apkures jauda	kW	4,58	5,51	6,58	4,78	6,76	8,44	8,07	9,12	10,08	10,53	11,93	13,04	13,42	14,92	16,73
Spiediena zudumi (dzesēšana)	kPa	6,6	9,4	13,2	8,7	16,8	25,8	18,4	23,5	28,4	18,3	23,2	27,5	17,1	21,0	26,1
Spiediena zudumi (apkure)	kPa	13,7	19,2	26,5	15,9	29,8	44,8	18,4	23,0	27,5	32,4	40,8	47,8	30,0	36,4	44,6
Enerģijas patēriņš	W	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Skaņas jaudas līmenis	dB(A)	46	52	59	47	57	65	58	62	66	60	65	69	64	69	75
Skaņas spiediena līmenis*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	55	55	60	66

Augstas veiktspējas ventilatora spirāles ar A 4 un 6 rindu siltummaini

2 cauruļu sistēma

Specifikācijas pie 150 Pa	Vienības	DFCL 64			DFCL 66			DFCL 74			DFCL 76
Gaisa plūsmas ātrums	^m3/h	1880	3385	4800	1860	3350	4740	3925	5070	7100	3920	5050	7030
Kopējā dzesēšanas jauda	kW	12,42	18,73	22,89	14,36	22,59	28,28	21,54	25,33	30,63	26,09	31,17	38,42
Šķietamā dzesēšanas jauda	kW	8,88	14,16	17,98	9,84	16,20	20,91	16,05	19,46	24,53	18,49	22,66	28,96
Apkures jauda	kW	20,86	33,52	43,60	22,58	37,53	49,77	39,34	47,85	61,14	44,20	54,45	70,64
Spiediena zudumi (dzesēšana)	kPa	7,4	15,3	22,6	9,2	20,5	31,4	14,4	19,3	27,6	18,3	25,1	37,1
Spiediena zudumi (apkure)	kPa	3,9	9,1	14,7	4,4	11,0	18,2	8,5	12,1	18,8	9,7	14,2	22,6
Enerģijas patēriņš	W	570	788	1191	565	771	1163	1610	1738	2502	1605	1720	2452
Skaņas jaudas līmenis	dB(A)	63	71	77	63	71	77	71	75	81	71	75	81
Skaņas spiediena līmenis*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

Dati attiecas uz šādiem nosacījumiem:

Gaisa temperatūra telpās +27 °C (sausā termometra temperatūra), +19 °C (mitrā termometra temperatūra); ieplūdes/izplūdes ūdens temperatūra +7/+12 °С.

Apkure: iekštelpu gaisa temperatūra +20 °C; ieplūdes/izplūdes ūdens temperatūra +60/50 °C.

4 cauruļu sistēma

Specifikācijas pie 150 Pa	Vienības	DFCL 64+2			DFCL 66+2			DFCL 74+2			DFCL 76+2
Gaisa plūsmas ātrums	^m3/h	1860	3330	4680	1850	3300	4600	3920	5040	6980	3910	5000	6900
Kopējā dzesēšanas jauda	kW	12,33	18,56	22,52	14,10	22,04	27,53	21,53	25,25	30,36	26,08	30,98	38,04
Šķietamā dzesēšanas jauda	kW	8,81	14,02	17,62	9,59	15,70	20,26	16,05	19,39	24,28	18,48	22,51	28,62
Apkures jauda	kW	19,81	29,78	37,13	19,73	29,59	36,76	35,50	41,88	51,31	35,41	41,68	50,95
Spiediena zudumi (dzesēšana)	kPa	7,3	15,0	22,0	9,1	20,1	30,3	14,4	19,1	27,1	18,3	24,8	36,3
Spiediena zudumi (apkure)	kPa	11,9	24,9	37,0	11,8	24,6	36,3	23,8	32,0	46,1	23,7	31,7	45,5
Enerģijas patēriņš	W	565	762	1137	560	749	1105	1605	1710	2417	1587	1677	2364
Skaņas jaudas līmenis	dB(A)	63	71	77	63	71	77	75	81	71	75	75	81
Skaņas spiediena līmenis*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

Izmēri

DFCL ventilatoru spirāļiekārtu izmēri

Modelis	A	B	C	D	E	F	G	H	L	M	N
DFCL1	1133	698	310	255	991	620	1185	54	245	50	249
DFCL2	1133	698	310	255	991	620	1185	54	245	50	249
DFCL3	1133	698	360	305	991	620	1185	54	295	50	299
DFCL4	1445	863	360	293	1302	775	1497	58	291	54	295
DFCL5	1445	863	435	368	1302	775	1497	58	367	54	370

Modelis	1 (IEPLŪDES CAURULE)	2 (OUTLET)	3 (INLET)	4 (OUTLET)
DFCL1	3/4"	3/4"	3/4"	3/4"
DFCL2	1"	1"	3/4"	3/4"
DFCL3	1"	1"	3/4"	3/4"
DFCL4	1/4"	1/4"	1"	1"
DFCL5	1/4"	1/4"	1"	1"

Dimensions

Izmēri

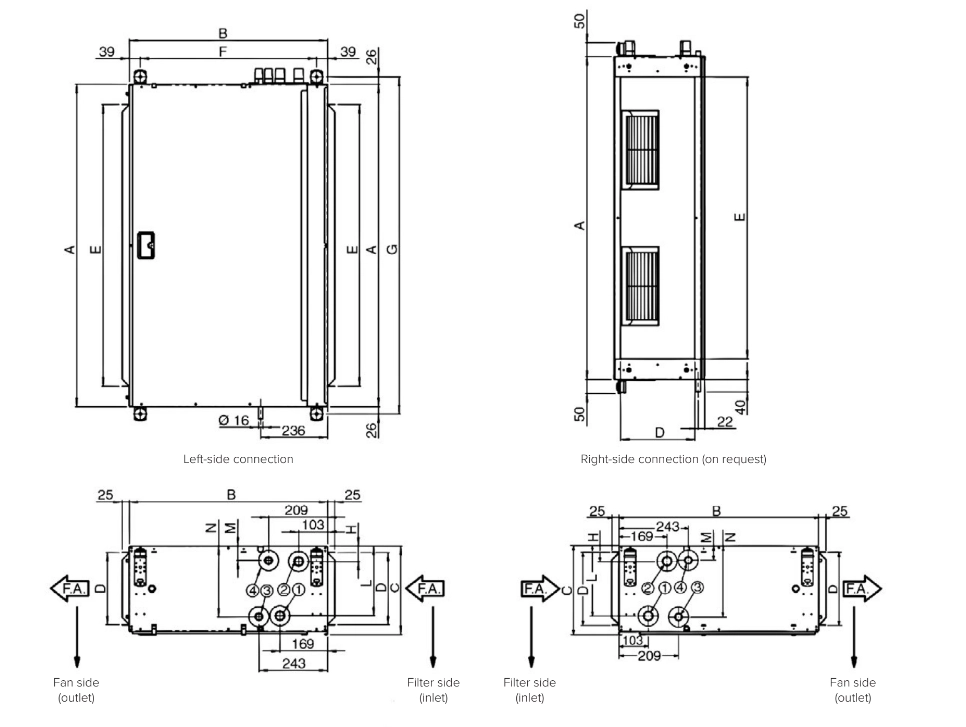

DFCL ventilatoru spirāļiekārtu izskats un savienojums

DFCL ventilatoru spirāļiekārtu svars

Modelis

Neto svars (kg)

Iepakotā masa (kg)

Siltummaiņa tilpums (l)

DFCL 6

124

4+2R

134

130

6+2R

140

127

4+2R

137

133

6+2R

143

7,6

11,1

4,1

DFCL 7

140

152

148

160

143

155

151

163

9,7

13,8

5,5

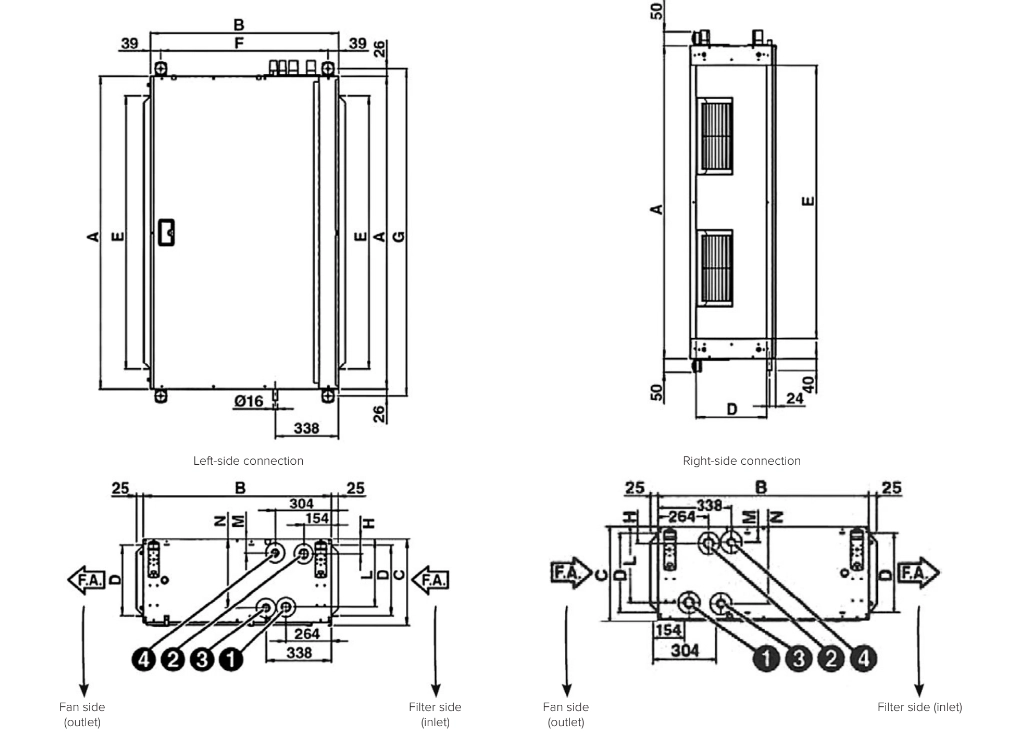

DFCL ventilatoru spirāļsildītāju vienību izmēri

Modelis	A	B	C	D	E	F	G	H	L	M	N
DFCL 6	1535	1100	488	421	1393	1022	1587	59	416	55	421
DFCL 7	1535	1100	588	521	1393	1022	1587	59	516	55	521

Modelis	1 (IEPLŪDES CAURULE)	2 (OUTLET)	3 (INLET)	4 (OUTLET)
DFCL6	1/4"	1/4"	1"	1"
DFCL7	1/4"	1/4"	1"	1"

Dimensions_2

Augstas ESP kanāla ventilatoru spoileru iekārtas DFCL sērija

Galvenās funkcijas :

Priekšrocības :

Optimāls automatizācijas komplekts pieejamai un vienkāršai vadībai ar viedtālruni

Izmēri

Izmēri
