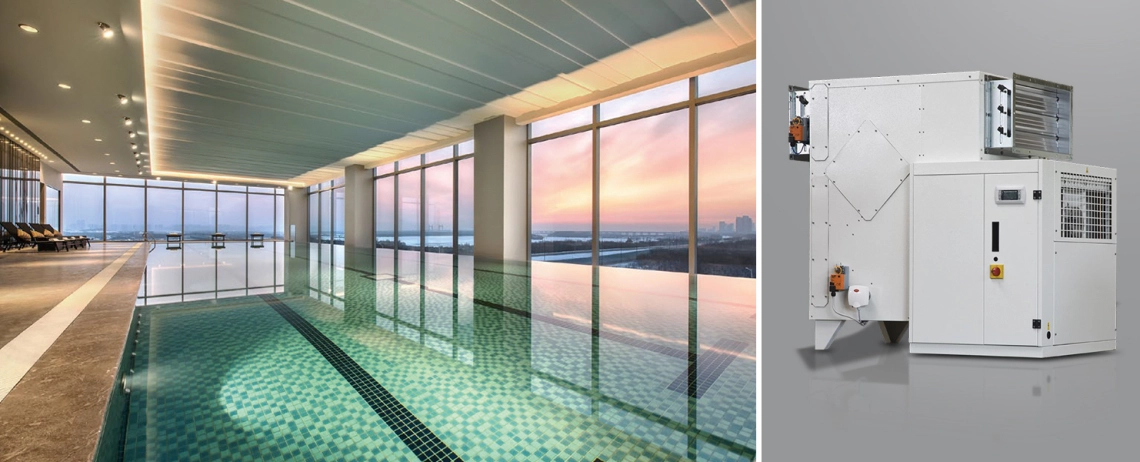

Baseinu gaisa susinātāji MSTR / MSPR sērija

Augstas efektivitātes gaisa susinātāji MSTR / MSPR ir paredzēti visaptverošai temperatūras, mitruma, siltuma atgūšanas un apkārtējās vides gaisa kondicionēšanas kontrolei peldbaseinos ar jumtu un korozīvās vidēs.

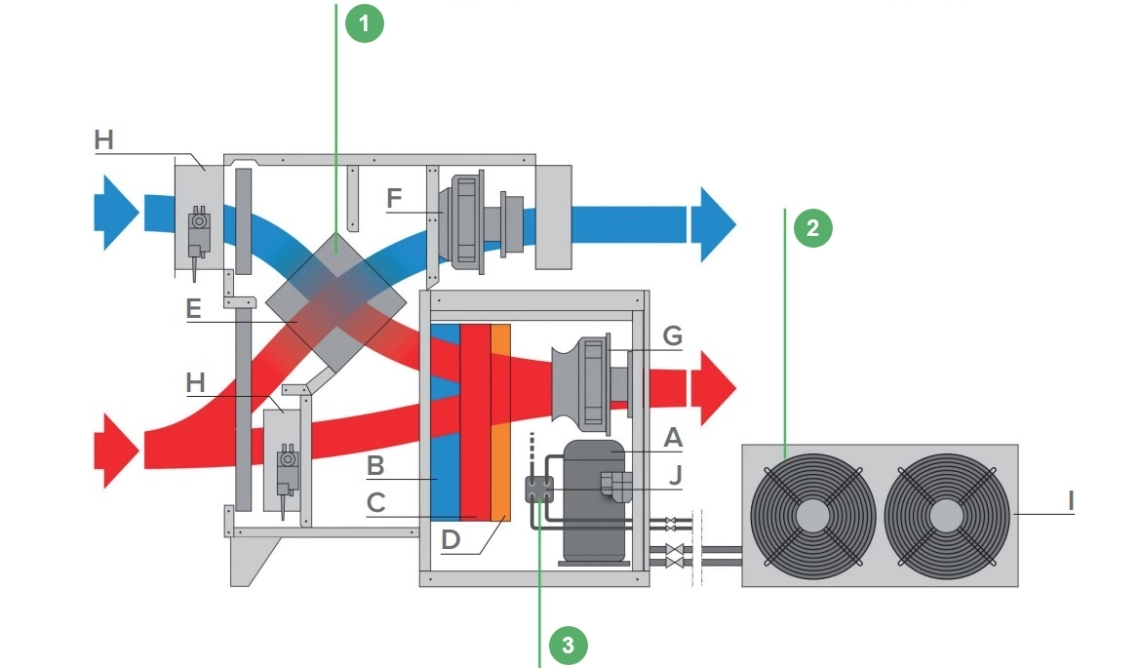

Principa shēma

Leģenda:

• A - kompresors
• B - iztvaicētājs
• C - kondensators
• D - Palīgapkures/dzesēšanas siltummainis (pēc pieprasījuma)
• E - Jaukta plūsmas plākšņu siltummainis
• F - izplūdes EC ventilators
• G - pieplūdes EC ventilators
• H - Motorizēts vārsts
• I - Tālvadības kondensators (MSTR modeļos)
• J - atdzelžotājs (pēc pieprasījuma)

MSPR / MSTR iekārtas ir ideāli piemērotas peldbaseiniem, kuriem nepieciešama ne tikai gaisa sausināšana, bet arī iekštelpu gaisa atjaunošana, neizkliedējot siltumu ārā. MSPR / MSTR sērijas iekārtas ir paredzētas izmantošanai mazos, vidējos un lielos peldbaseinos, kur nepieciešama mitruma līmeņa regulēšana un/vai kondensācijas parādību novēršana, kur nepieciešama pastāvīga gaisa apmaiņa pat 24 stundu režīmā. Augstas efektivitātes rekuperators garantē efektivitāti līdz 80 %, un tā konstrukcija ir īpaši piemērota videi, kurā ir korozīvas vielas, piemēram, hlors.

Parametri:

• Izsūknēšanas jauda no 100 l/dienā līdz 4650 l/dienā
• Gaisa plūsmas ātrums no 900^m3/h līdz 35000^m3/h
• Uzstādīšana palīgtelpā
• Cinkota tērauda paneļi, krāsoti no iekšpuses un ārpuses
• Rievotie siltummaiņi ar aizsargpārklājumu, piemēroti lietošanai korozīvā vidē
• Jaukta plūsmas rekuperators ar alumīnija ribām ar aizsargpārklājumu
• Hloram necaurlaidīgi elektroniskie komponenti
• Nerūsējošā tērauda drenāžas panna
• Elektroniskais invertora centrbēdzes ventilators
• Baseina ūdens desuperģenerators (pēc pieprasījuma)

MSPR/MSTR klāstā tiek izmantoti tikai EC radiālie ventilatori ar iebūvētiem invertoriem ar augstu energoefektivitāti. Uzņēmums Mycond ir izstrādājis sarežģītu regulēšanas programmatūru MSPR/MSTR gaisa susinātāju gaisa plūsmas ātruma iestatīšanai, mērīšanai un kontrolei, novēršot jebkādas problēmas, kas rodas nepareizi aprēķinot spiediena kritumu cauruļvados, tādējādi padarot gaisa susinātāja uzstādīšanu un sistēmas nodošanu ekspluatācijā ļoti vienkāršu un ātru, samazinot uzstādīšanas laiku un izmaksas. Šīs ierīces ir paredzētas savienošanai ar cietu gaisa vadu. Sērijā ir 20 modeļi, sākot no 100 l/dienā un 900^m3/h līdz 4 600 l/dienā un 35 000^m3/h.

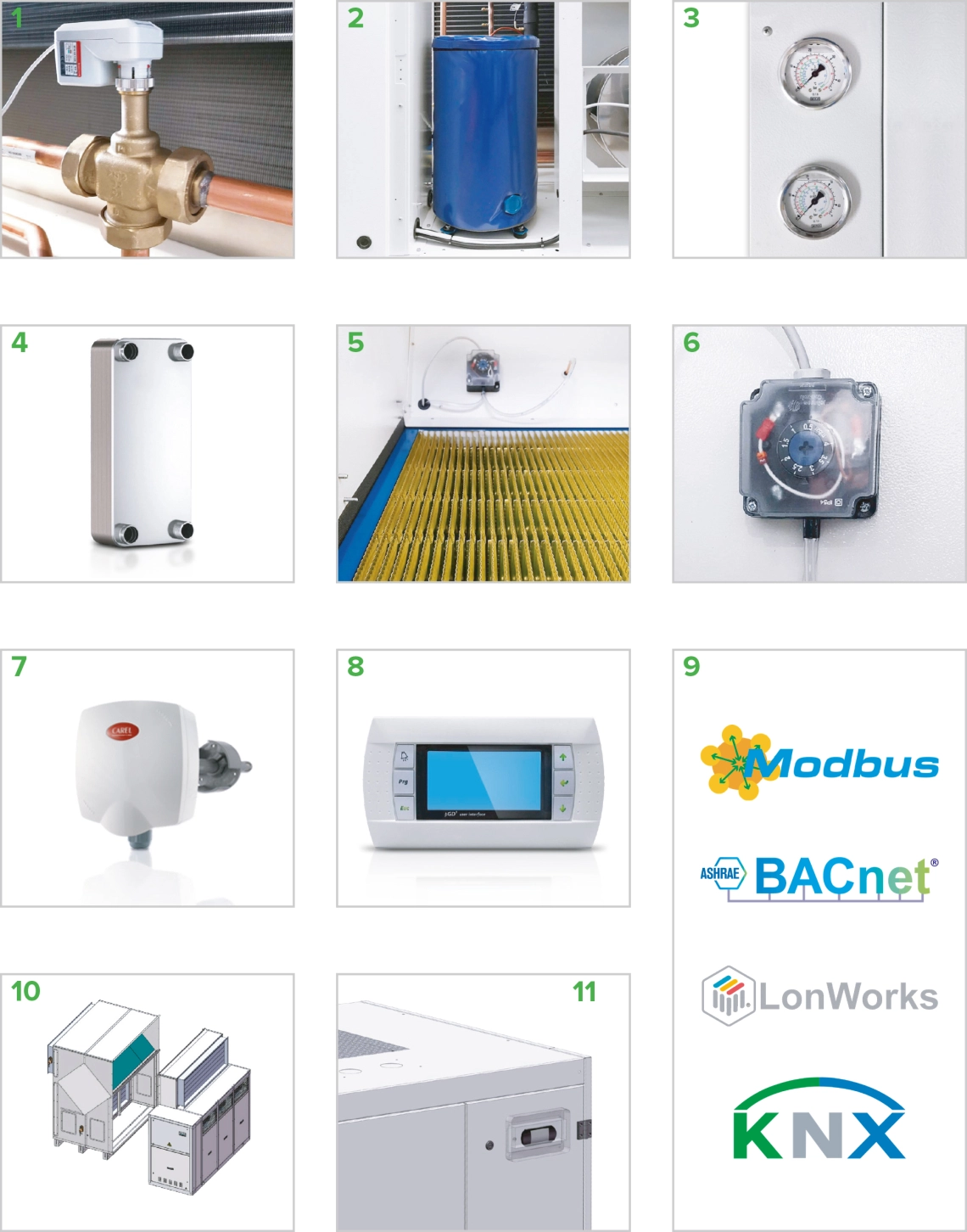

Iespējas

• G4 vai F7 filtri
• Ūdens spirāle ar modulējamu trīsceļu vārstu * (1)

1. Tikai sildīšana
2. Tikai sildīšana, lielizmēra
3. Dzesēšana/apkure
4. Dzesēšana/apkure, lielizmēra

*3, 4 Tostarp kondensāta teknes un izolācija.

* Ir iespējams uzstādīt tikai vienu ūdens spirāli; izmēram līdz 0300, ieslēgšanas/izslēgšanas trīsceļu vārsts.

• Bezmaksas dzesēšanas komplekts: tas ļauj dzesēt, izmantojot ārējo gaisu, ja tā temperatūra ir zemāka nekā iekšējā gaisa temperatūra
• Tīšā versija (2)
• Maigā palaišana
• Manometri (3)
• Karstās gāzes atkausēšana (obligāta, ja gaisa temperatūra ir zemāka par 8 °C)
• Pārsildītājs tehniskajam vai baseina ūdenim (4)
• ACF: automātiskā plūsmas kontrole; tā ļauj izvēlēties gaisa plūsmu tieši displejā un saglabāt to arī mainīga spiediena krituma gadījumā, ko izraisa filtri. (5)
• Netīru filtru sensors (6)
• Temperatūras un mitruma zonde gaisa vadu uzstādīšanai (7)

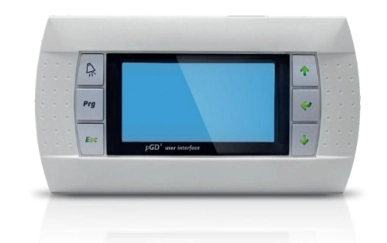

• Tālvadības lietotāja termināls, ieskaitot 20 m kabeli (8)
• Papildu siltumizolācija, biezums 20 mm vai 40 mm
• Sērijas plate BMS (9)

1. Modbus
2. LonWorks
3. BACnet
4. KNX

• Ethernet ™ interfeisa karte, pieejami protokoli: SNMP v1 un v2c, BACnet/IP, BACnet Ethernet un Modbus TCP/IP
• Versija divos gabalos (10)
• Versija uzstādīšanai ārpus telpām (11)
• Kontakts 0-10 V gaisa mitrinātāja vadībai (Mitrinātājs nav piegādāts ar Micond)

Īpašu lietojumu opcijas

• Speciālas spoles agresīvai videi
• Nerūsējošā tērauda AISI 316L paneļi
• Strāvas padeve 60 Hz
• Tehniskā ūdens kondensators
• Elektriskie sildītāji
• Baseina ūdens kondensators

Sezonas darbības režīms

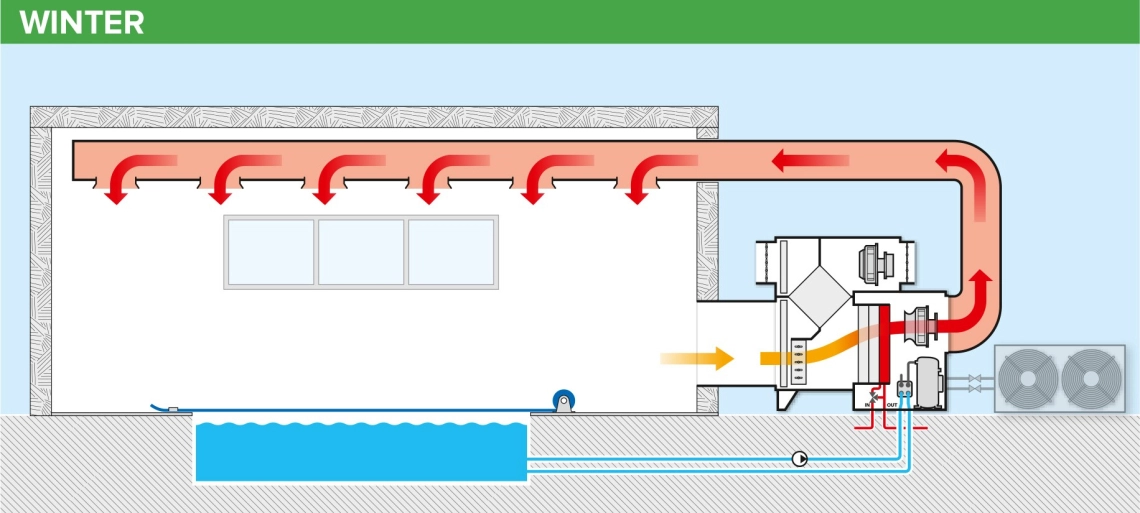

ZIEMA: palaišana, bez iemītniekiem, nosegts baseins, apkure ar karstā ūdens spirāli.
Kompresors: Izslēgts
Karstā ūdens spirāle: Ieslēgts (pēc izvēles)
Desuperheater: Izslēgts (pēc izvēles)
Attālais kondensators: Izslēgts (MSPR modeļi)
Ārējais gaiss: IZSLĒGTS (OFF)

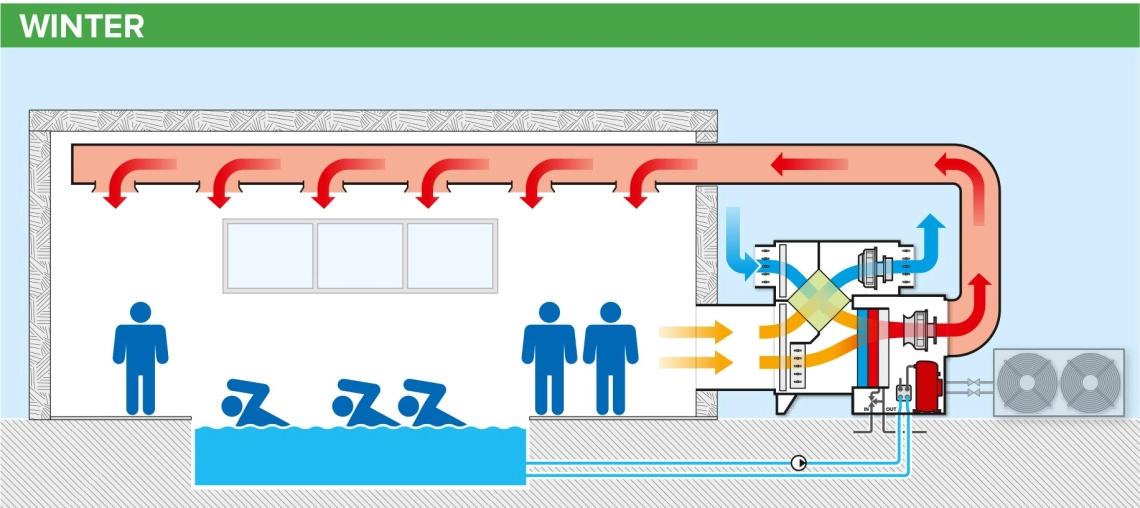

ZIEMA: normāla darbība, atvērts baseins, susināšana.
Kompresors: Ieslēgts (ON)
Karstā ūdens spirāle: IZSLĒGTS (pēc izvēles)
Pārsildītājs: Izslēgts (pēc izvēles)
Attālinātais kondensators: Izslēgts (MSPR modeļi)
Ārējais gaiss: IESLĒGTS (ON)

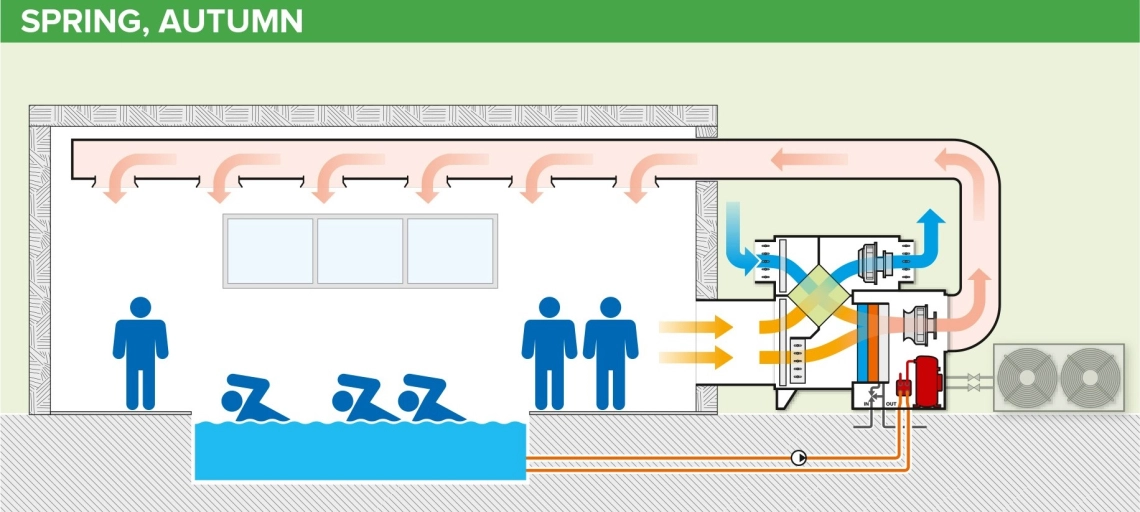

Pavasaris, rudens: normāla darbība, atvērts baseins, susināšana ar siltuma atgūšanu (desuperheater)
Pieejams brīvās dzesēšanas darbības režīms (pēc izvēles).
Kompresors: Ieslēgts
Karstā ūdens spirāle: Izslēgts (pēc izvēles)
Desuperheater : Ieslēgts (pēc izvēles)
Tālvadības kondensators: Izslēgts (MSPR modeļi)
Ārējais gaiss: IESLĒGTS (ON)

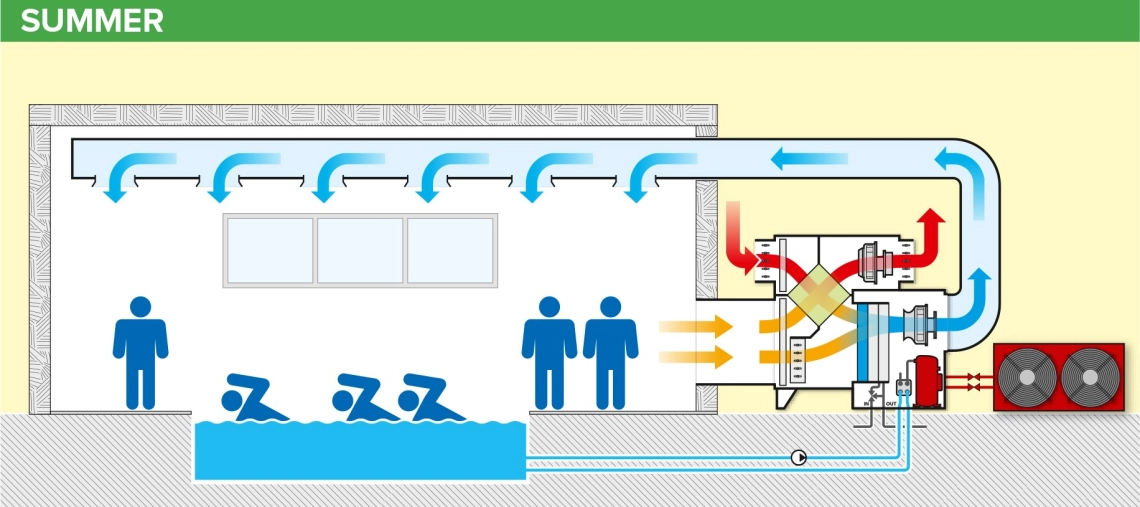

LETA: normāla darbība, atvērts baseins, gaisa mitrināšanas un dzesēšanas funkcija (attālais kondensators)
Kompresors: Ieslēgts
Karstā ūdens spole: IZSLĒGTS (pēc izvēles)
Pārsildītājs: IZSLĒGTS (pēc izvēles)
Attālais kondensators: Ieslēgts (MSPR modeļi)
Ārējais gaiss: IESLĒGTS (ON)

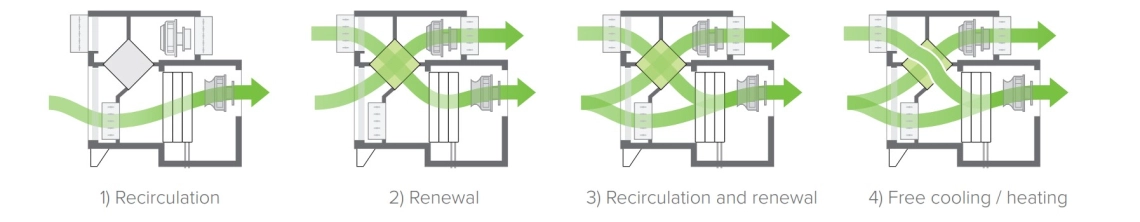

Gaisa plūsmas:

Darba režīms: Gaisa plūsma: Gaisa plūsma: Gaisa plūsma: Gaisa plūsma: Gaisa plūsma: Gaisa plūsma: Gaisa plūsma: Gaisa plūsma: Gaisa plūsma: Gaisa plūsma

* Par papildu elektrisko sildītāju sazinieties ar ražotāja tirdzniecības biroju.

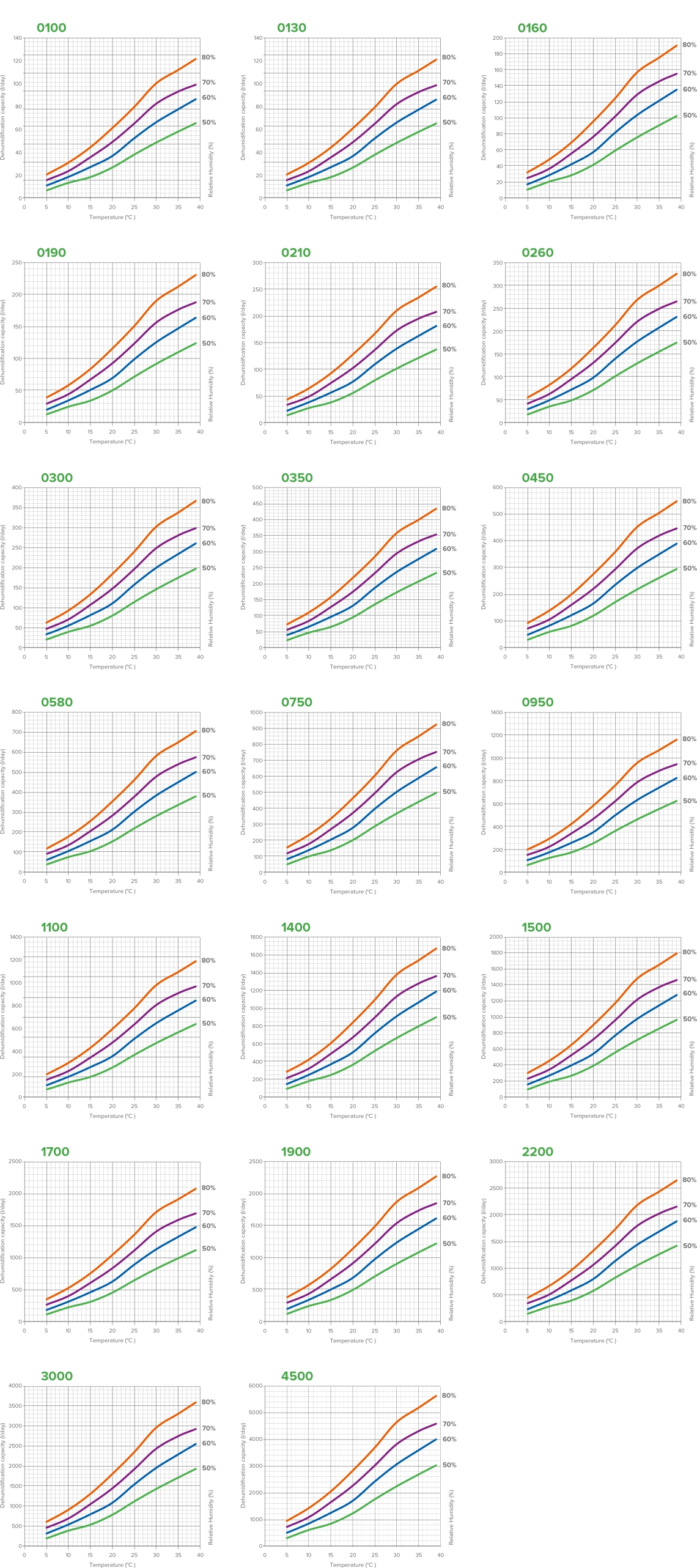

Veiktspējas diagramma

1. Ieplūdes gaiss: 30°C - 80% relatīvā mitruma; ieplūdes/izplūdes ūdens: 80/70°C; āra gaiss: 30°C - 50% RH; 100% recirkulācija.
2. Iekštelpu gaiss: 26°C - 60% RH; āra gaiss: -5°C - 80% RH.

Piezīme:
MSTR - standarta (rūpnieciskā) versija
MSPR - baseina ūdens versija
