Kā samazināt kapitālās izmaksas gaisa sausināšanas sistēmai: inženiertehniskās optimizācijas metodes

Autors: Mycond tehniskā nodaļa

Gaisa sausināšanas sistēmu projektēšana prasa līdzsvaru starp kapitālajām izmaksām (first cost) un ekspluatācijas izmaksām (operating cost). Šīs kategorijas bieži konfliktē: lētāka sistēma parasti ir mazāk energoefektīva, savukārt visefektīvākā sistēma ir dārgāka. Pamatprincips kapitālo izmaksu minimizēšanai ir noņemt tikai minimāli nepieciešamo mitruma daudzumu visefektīvākajā veidā.

Sausināšanas nepieciešamības ignorēšanai ir augsta alternatīvā cena: iekārtu korozija desmitiem tūkstošu eiro vērtībā, ražošanas dīkstāves līdz 5000 eiro dienā, produkcijas kvalitātes zudums. Tajā pašā laikā tipisks sausināšanas iekārtu kalpošanas laiks ir 15-20 gadi, un kumulatīvais ietaupījums šajā periodā var daudzkārt pārsniegt sākotnējās investīcijas.

Ekonomiskie ieguvumi no sausināšanas sistēmu optimizācijas ietver: ekspluatācijas izmaksu samazināšanu, kapitālo investīciju samazināšanu citā aprīkojumā, produkcijas kvalitātes uzlabošanu un ražošanas operatīvās elastības paaugstināšanu.

Mitruma slodzes minimizēšana

Fundamentāla atkarība, kas jāņem vērā: sausināšanas sistēmas izmērs un izmaksas ir tieši proporcionālas mitruma slodzei. Slodzes samazināšana par 50% var pazemināt kapitālās izmaksas par 50-60%. Tāpēc pirmais solis optimizācijai — mitruma avotu noteikšana un minimizēšana.

Mitruma slodzes avotu hierarhija tipiskai rūpnieciskai telpai ir šāda:

• Atvērtas durvis un vārti: 50-70%
• Pieplūdes ventilācijas gaiss: 15-30%
• Infiltrācija caur spraugām: 5-15%
• Konveijeru un tehnoloģiskie atvērumi: 3-8%
• Cilvēku elpošana un iztvaikošana: 2-5%
• Tvaika caurlaidība caur norobežojošām konstrukcijām: 1-3%

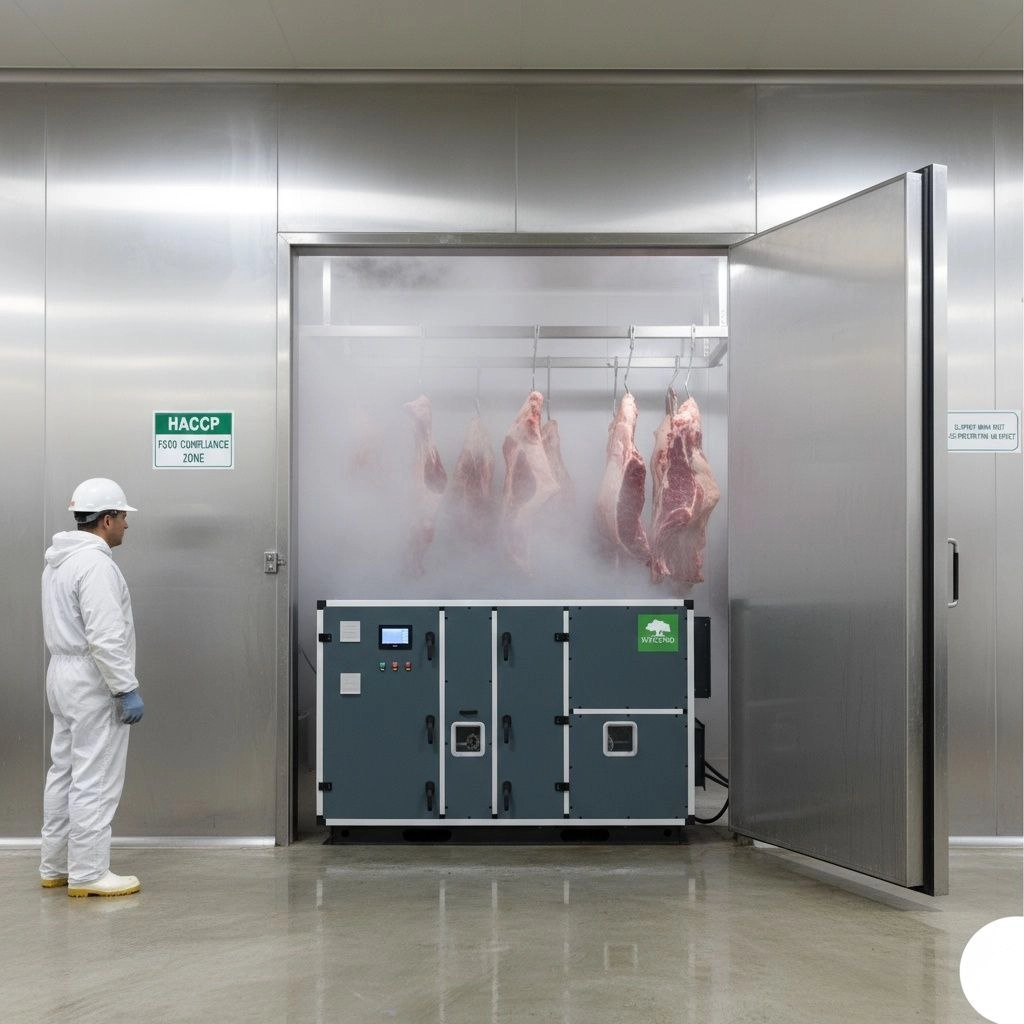

Apskatīsim raksturīgu piemēru: saldētava ar temperatūru -18°C, kur praksē iekraušanas vārtus atver uz 3 minūtēm katrai kravas automašīnas iebraukšanai/izbraukšanai (15 cikli stundā), mitruma slodze ir aptuveni 135 kg/h ūdens tvaika. Tas prasa sausinātāju ar gaisa plūsmu virs 15000 m³/h. Samazinot atvēršanas laiku līdz 1 minūtei, slodze samazinās līdz apmēram 20 kg/h (gaisa plūsma 2500 m³/h) — tas ir par 85% mazāk, kas ļauj izmantot sausinātāju ar 6 reizes mazāku jaudu un izmaksām.

Efektīvas metodes slodzes samazināšanai no durvīm:

• Augstas ātrdarbības rullo vārti ar atvēršanas laiku mazāku par 3 sekundēm: slodzes samazinājums par 40-60%
• Gaisa aizkari ar plūsmas ātrumu 8-12 m/s: samazinājums par 30-50%
• Tamburi-slūžas (air lock) ar apjomu 15-30 m³: samazinājums par 60-80%
• Plastmasas joslu aizkari: samazinājums par 20-40%

Svarīgi saprast, ka infiltrācija caur spraugām parasti ir daudz nozīmīgāka par sienu tvaika caurlaidību. Sprauga 1.5 mm platumā un 1 m garumā pie spiediena starpības 10 Pa caurlaiž ap 50 g/h mitruma, turpretī 50 m² krāsotas 200 mm biezas betona sienas caurlaiž tikai 5-8 g/h.

Kontroles līmeņu un pielaižu optimizācija

Sausināšanas sistēmas izmaksas eksponenciāli pieaug, pazeminot nepieciešamo rasas punktu. Piemēram, pie iekšējās slodzes 5 kg/h, lai uzturētu rasas punktu +5°C (mitruma saturs 5.4 g/kg), nepieciešama gaisa plūsma ap 1200 m³/h, rasas punktam -10°C (mitruma saturs 1.8 g/kg) jau 3500 m³/h, bet rasas punktam -25°C (mitruma saturs 0.5 g/kg) vairāk nekā 12000 m³/h — pieaugums 10 reizes, pazeminot rasas punktu par 30 grādiem.

Tāpēc svarīgi ievērot principu "pietiekami sauss" — noteikt minimāli nepieciešamo mitruma līmeni, kas nodrošina tehnoloģisko rezultātu bez pārmērīgas rezerves.

Īpaša uzmanība jāpievērš tehnisko specifikāciju skaidrībai. Piemēram, uzdevums, kurā prasīts mitruma saturs 2 g/kg ±0.7 g/kg, bet nav norādīts, kur tieši mērīt, var tikt interpretēts atšķirīgi. Specifikācija kontrolei difuzora izplūdē prasa sausinātāju ar jaudu 10 kg/h, savukārt prasība nodrošināt vienmērīgu mitruma saturu visā 500 m³ telpā ar novirzi ne vairāk kā 0.7 g/kg starp jebkurām divām vietām prasa sistēmu ar gaisa plūsmu 8000-10000 m³/h un jaudu 25-30 kg/h.

Pieplūdes gaisa priekšsausināšana

Ārgaiss bieži ir dominējošais mitruma avots. Tipiskā rūpnieciskā telpā ar kontroli rasas punktā -10°C un ventilāciju 2000 m³/h pieplūdes gaiss vasaras apstākļos (30°C, 18 g/kg) ievada aptuveni 43 kg/h mitruma, kas var veidot 70-90% no kopējās slodzes.

Efektīva stratēģija ir dziļa pieplūdes gaisa sausināšana pirms sajaukšanas ar recirkulācijas gaisu. Apskatīsim aprēķina piemēru: ārgaiss ar parametriem 32°C un 21 g/kg, sausinot ar desikantu līdz 1 g/kg, iegūst sausināšanas ietilpību 20 g uz katru kilogramu sausā gaisa. Pie padeves 1000 m³/h (gaisa blīvums 1.15 kg/m³) tas ļauj izvadīt līdz 23 kg/h iekšējā mitruma, kas ir pietiekami telpai 500-800 m².

Nozīmīgu ekonomisko efektu dod pieplūdes gaisa iepriekšēja atdzesēšana pirms desikanta sausināšanas. Atdzesējot no 32°C līdz 12°C (rasas punkts), mitruma saturs samazinās no 21 līdz 9 g/kg, t.i., 57% mitruma tiek izņemti ar lētāku dzesēšanas metodi (mitruma izņemšanas izmaksas 0.8-1.2 eiro/kg), atstājot desikantam (1.5-2.5 eiro/kg) tikai dziļo dosausināšanu.

Apvienotās dzesēšanas un sausināšanas sistēmas

Lai optimizētu kapitālās izmaksas, ir efektīvi izmantot slodzes sadalīšanas pēc efektivitātes principu. Kondensācijas sausināšana ar dzesēšanu ir ekonomiski izdevīga pie rasas punktiem virs +8...+12°C (mitruma saturs virs 6-8 g/kg), bet desikanta adsorbcijas — pie rasas punktiem zem +8°C.

Fiziskais iemesls atšķirībai ir tas, ka pie zema rasas punkta dzesēšanas iekārtas iztvaicētājs darbojas +2...+5°C temperatūrās ar COP tikai 2.0-2.5 un apledošanas risku, kas prasa atkausēšanas ciklus. Desikantam nav temperatūras ierobežojumu, un tā efektivitāte pat pieaug pie dziļākas sausināšanas.

Pastāv četri tipiski apvienotu sistēmu risinājumi:

1. Desikanta sausināšana tikai pieplūdes gaisam: izmanto pie mazām iekšējām slodzēm līdz 5 kg/h un lielām pieplūdēm virs 3000 m³/h. Priekšrocības: vienkāršība un zemas kapitālās izmaksas. Trūkums: ierobežota produktivitāte.
2. Pieplūdes iepriekšēja atdzesēšana līdz 12-14°C ar dzesēšanas iekārtu + desikanta sausināšana maisījumam: izmanto rasas punktiem no 0 līdz -15°C un slodzēm 10-50 kg/h. Tas ir visizplatītākais variants ar optimālu izmaksu balansu.
3. Sajaukšana, iepriekšēja atdzesēšana līdz 10-12°C, pēc tam desikanta sausināšana: izmanto, ja nepieciešama augsta energoefektivitāte un pieejams lēts 6-8°C atdzesēts ūdens. Nodrošina zemākās ekspluatācijas izmaksas.
4. Pilnībā desikanta sistēma bez iepriekšējas atdzesēšanas: izmanto, ja reģenerācijai ir pieejams bezmaksas atkritumsiltums vai procesam ir pieņemams augsts pieplūdes temperatūras līmenis 35-45°C.

Pareizi projektēta apvienotā sistēma var būt par 25-40% lētāka kapitālajās izmaksās un par 20-35% ekonomiskāka ekspluatācijā salīdzinājumā ar vienas tehnoloģijas risinājumu rasas punktiem diapazonā -5...-20°C.

Tipiskās projektēšanas kļūdas un to ekonomiskās sekas

Apskatīsim visizplatītākās kļūdas, kas palielina kapitālās izmaksas:

• Pārmērīga jaudas rezerve 50-100% noved pie tā, ka sistēma lielāko daļu laika strādā ar 30-50% noslodzi, ar COP par 20-30% zemāku, un kapitālās izmaksas ir par 40-80% pārvērtētas.
• Operatīvo faktoru ignorēšana - aprēķins pēc esošās durvju atvēršanas prakses, nemēģinot to optimizēt, var pārvērtēt aprēķina slodzi par 50-200%.
• Pārmērīgi stingra rasas punkta specifikācija - prasība -40°C, kad tehnoloģiski pietiek ar -25°C, palielina sistēmas izmaksas 2-3 reizes.
• Stingras pielaides bez tehnoloģiska pamatojuma - prasība ±0.3 g/kg, nevis ±1.0 g/kg, var dubultot gaisa plūsmu un sistēmas izmaksas.
• Tikai vienas tehnoloģijas izvēle - izmantot tikai desikanta sausināšanu rasas punktam +5°C, kur kondensācijas risinājums būtu par 40% lētāks.
• Iepriekšējās atdzesēšanas ignorēšana - piegādāt gaisu 35°C un 22 g/kg tieši uz desikantu, nevis atdzesēt līdz 14°C un 10 g/kg, palielina desikanta bloka izmēru par 60-80%.

Ekspluatācijas un organizatoriskie faktori

Efektīva durvju atvērumu pārvaldība - sistēmiska pieeja, kas ietver:

• Reglamentu izstrādi personālam ar normu vārtu aizvēršanai 60 sekunžu laikā pēc transporta izbraukšanas
• Gaismas signalizācijas uzstādīšanu pēc 30 sekundēm un skaņas - pēc 60 sekundēm kopš atvēršanas
• Tamburu-slūžu projektēšanu ar apjomu 20-40 m³ un darbības principu, kad vienas durvis neatveras, kamēr otras nav aizvērtas
• Automātiskus ātrdarbīgus vārtus ar atvēršanas/aizvēršanas laiku mazāku par 2-3 sekundēm

Sistēmas modularitāte ļauj projektēt bāzes sistēmu uz 70% tipiskās slodzes ar papildu moduli 40-50% pīķa periodiem, nodrošinot pamataprīkojuma darbu ar augstu noslodzi 80-95% un COP.

Profilaktiskās apkopes un avārijas remonta ar ražošanas dīkstāvi izmaksu attiecība tipiski ir 1:10 vai 1:15, kas padara regulāru apkopi ekonomiski izdevīgu.

BUJ: Biežāk uzdotie jautājumi par kapitālo izmaksu optimizāciju

No kā visvairāk ir atkarīgas sausināšanas sistēmas kapitālās izmaksas?

Divi galvenie faktori: mitruma slodze kg/h un mērķa rasas punkts °C. Slodzes palielināšana no 10 līdz 20 kg/h (par 100%) palielina sistēmas izmaksas aptuveni par 80-90%. Rasas punkta pazemināšana no -10°C līdz -25°C (par 15°C) var paaugstināt izmaksas 2-3 reizes eksponenciāli augošās nepieciešamās gaisa plūsmas un iekārtu jaudas dēļ. Turklāt abu faktoru kombinētā ietekme bieži ir multiplikatīva.

Vai vienmēr ir ekonomiski lietderīgi sasniegt maksimāli zemu rasas punktu?

Nē, tas reti ir pamatoti. Izmaksas eksponenciāli pieaug, pazeminot rasas punktu, kamēr tehnoloģiskā vajadzība bieži tiek apmierināta jau pie "pietiekami sausa" līmeņa. Piemēram, atšķirība starp rasas punkta -20°C un -30°C uzturēšanu var dubultot sistēmas izmaksas, savukārt vairumam procesu, tostarp dziļās saldēšanas noliktavām, pietiek ar -20°C. Katri papildu 5°C rasas punkta pazeminājuma zem -20°C palielina kapitālās izmaksas par 25-40%.

Kā noteikt, kas izdevīgāk: investēt hermetizācijā vai jaudīgākā sausinātājā?

Salīdziniet vienreizējās hermetizācijas izmaksas ar lielāka sausinātāja kapitālo un ekspluatācijas izmaksu summu 3-5 gadu periodā. Piemēram, noliktavas 500 m² hermetizācija maksā 10000 eiro un samazina slodzi par 15 kg/h. Jaudīgāks sausinātājs šo 15 kg/h segšanai maksā papildus 25000 eiro plus 12000 eiro/gadā ekspluatācijas izmaksas. Pēc 3 gadiem starpība būs 10000 eiro pret 61000 eiro, tātad hermetizācija ir 6 reizes izdevīgāka.

Secinājumi

Kapitālo izmaksu optimizācija sausināšanas sistēmām sastāv no trim secīgiem soļiem:

1. Samazināt slodzi ar hermetizāciju un durvju/vārtu pārvaldību
2. Optimizēt kontroles līmeni līdz minimāli nepieciešamajam
3. Izvēlēties optimālu sausināšanas tehnoloģiju kombināciju

Pirms projektēšanas inženierim jāuzdod pieci galvenie jautājumi: kāda ir reālā (nevis pārvērtētā) slodze? kāds ir minimāli pieļaujamais mitruma līmenis? vai slodzi var samazināt ar organizatoriskiem pasākumiem? kāda ir siltumenerģijas cena reģenerācijai? vai ir pieejami atkritumsiltuma avoti?

Lielāko ekonomisko efektu dod vienkāršākie un lētākie pasākumi (spraugu hermetizācija, personāla reglamenti), savukārt mazāko efektu dod dārgi materiāli un pārmērīga automatizācija. Kritiski svarīgs ir dialogs starp projektētāju, pasūtītāju un ekspluatācijas personālu, lai reālistiski novērtētu slodzes un izvairītos gan no nepietiekamas, gan pārmērīgas sistēmas parametru noteikšanas.
