Savienojuma shēmas ventilatoru spirālēm (~220 V)

Savienojuma shēmas ventilatoru spirālēm (~220 V)

Zemāk atradīsiet 2 elektroinstalācijas shēmas ventilatoru spirālēm, kas aprīkotas ar 3 ātrumu maiņstrāvas motoru (~ 220 V) un normāli slēgtu(-iem) vārstu(-iem) ar termoelektriskiem izpildmehānismiem.

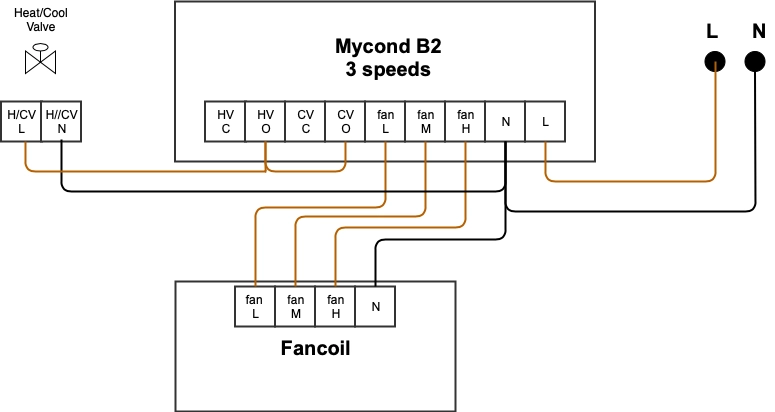

4 cauruļu sistēma

4-pipe system connection diagrams for fan coil units

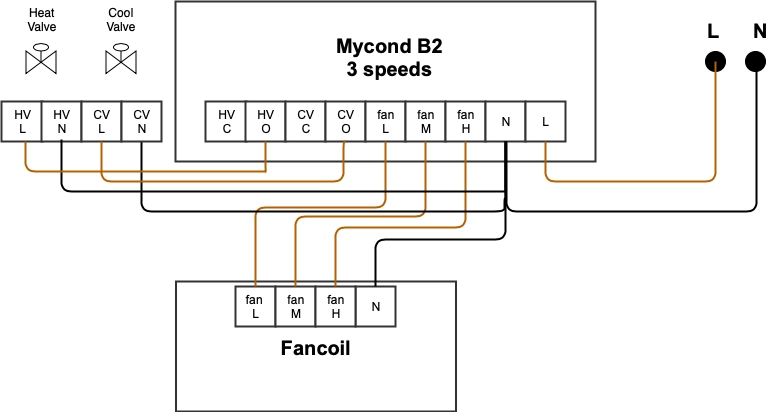

2 cauruļu sistēma

2 pipe system connection diagrams for fan coil units

Uzstādiet džemperi starp HV-O un CV-O spaili.
