četrvirzienu kasešu ventilatora spoileru iekārtas MCFK-T2 sērija

Kasetes ventilatora spole ir uzstādīta pie griestiem, tādējādi neaizņemot vērtīgu vietu pie sienām un netraucējot interjera dizainu. Šo tipu visbiežāk izmanto komerciālās telpās ar ne pārāk augstiem griestiem

Dzesēšanas jauda: 2.4 ... 12,6 kW

Apkures jauda: 3,7 ... 18,9 kW

četrvirzienu kasešu ventilatora spoileru iekārtas MCFK-T2 sērija

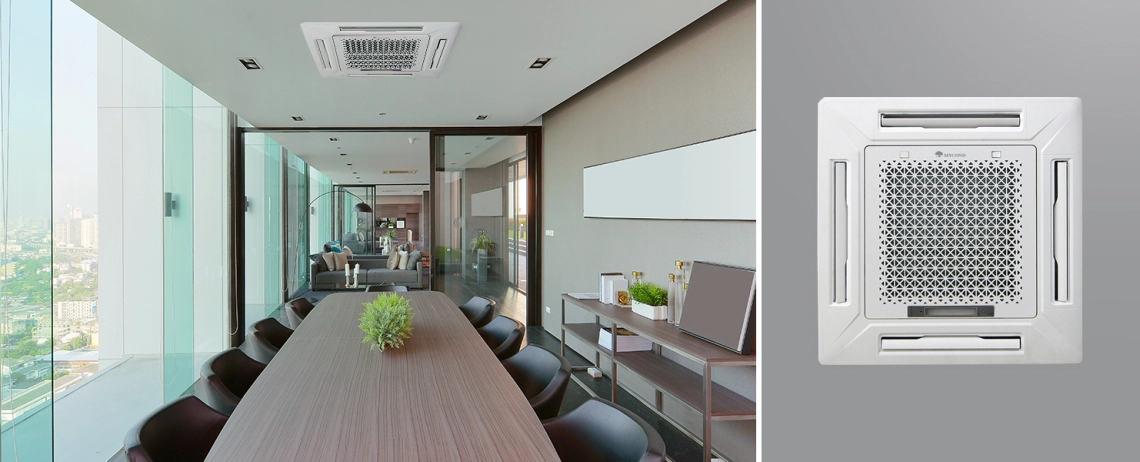

Plašais dzesēšanas un sildīšanas jaudu diapazons ļauj tos izmantot jebkura lieluma telpās. Un elegantais, stilīgais apdares paneļa dizains būs piemērots jebkuram interjeram.

MCFK-T2 series

Funkcijas un priekšrocības :

Pateicoties kompaktajam korpusam (570 x 570 mm), ierīci var uzstādīt standarta piekaramo griestu sistēmās, izmantojot 600 x 600 moduli.
4 virzienu gaisa sadales sistēma ļauj vienmērīgi atvēsināt vai apsildīt telpu, neradot caurvēju un diskomfortu
Revolucionāra centrbēdzes ventilatora konstrukcija nodrošina klusu darbību un lielu gaisa plūsmu
Optimizēts siltummainis nodrošina augstu dzesēšanas un sildīšanas efektivitāti
Jaudīgs drenāžas sūknis nodrošina ūdens augstumu līdz 1200 mm
Augstas efektivitātes filtrs ar sintētiskās šķiedras filtrējošo elementu vēl svaigākam un tīrākam gaisam
Svaigā gaisa ieplūdes pieslēgvieta

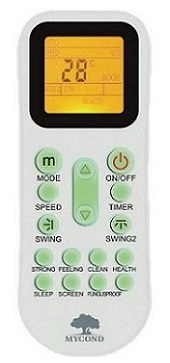

Infrasarkanās infrasarkanās tālvadības pults ierīcei ir vienkārša programmēšana ar viegli nolasāmām vadības pogām. Ērta un viegla konstrukcija, kas padara to ideāli piemērotu ikdienas lietošanai

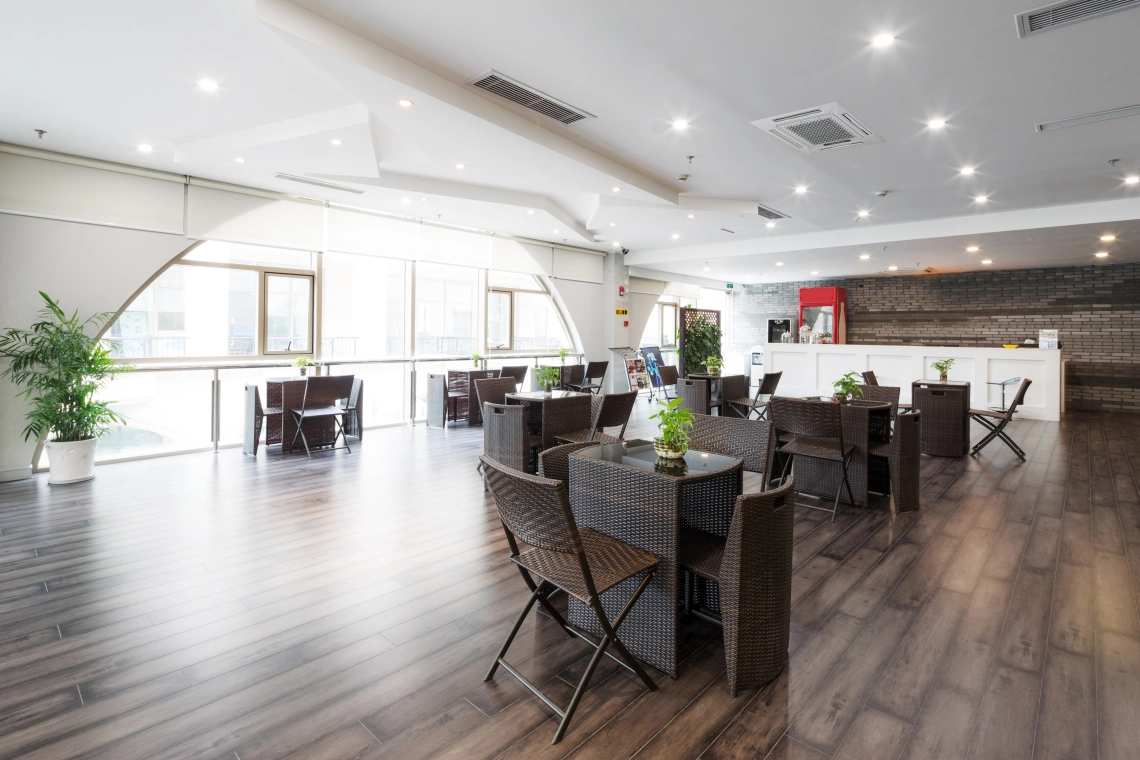

restaurant

Specifikācijas	Vienības	MCFK-03T2	MCFK-04T2	MCFK-05T2	MCFK-06T2
Gaisa plūsmas ātrums, H/M/L	^m3/h	510/440/360	680/580/480	850/730/600	1020/765/510
Kopējā dzesēšanas jauda, H/M/L	kW	3,3/2,8/2,4	3,9/3,4/2,8	4,5/3,6/3,1	5,4/4,6/3,5
Apkures jauda, H/M/L	kW	4,8/4,2/3,7	5,8/5,1/4,5	6,8/5,9/5,2	8,1/6,9/5,3
Darbības strāva	A	0,23	0,27	0,31	0,41
Trokšņa līmenis	dB(A)	39	42	44	44
Ūdens plūsmas ātrums	kg/h	620	700	940	1150
Spiediena kritums siltummainī	kPa	26	27	29	31
Ventilatora/motora tips		Centrbēdzes ventilators / kolektora elektromotors
Izolācija		B klase	B klase	B klase	B klase
Barošanas avots		220-230 V / 1 fāze / 50 vai 60 Hz
Motora jaudas patēriņš	W	55	62	75	90
Siltummainis		Vara caurules ar alumīnija ribām, 2 rindas
Maksimālais darba spiediens	MPa	1,6	1,6	1,6	1,6
Ieplūdes/izplūdes ūdensvads	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Kondensāta caurule	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Vienības izmēri	mm	570x570x260	570x570x260	570x570x260	835x835x240
Paneļa izmēri	mm	650x650x55	650x650x55	650x650x55	950x950x55
Iepakotas vienības izmēri	mm	650x650x290	650x650x290	650x650x290	910x910x310
Iepakotā paneļa izmēri	mm	710x710x80	710x710x80	710x710x80	1000x1000x100
Neto svars, vienība	kg	18	18	18	24
Neto svars, panelis	kg	3	3	3	5
Iepakotas vienības svars	kg	20,3	20,3	20,3	28
Iepakotā paneļa svars	kg	5	5	5	7

Specifikācijas	Vienības	MCFK-08T2	MCFK-10T2	MCFK-12T2	MCFK-14T2
Gaisa plūsmas ātrums, H/M/L	^m3/h	1360/1020/680	1700/1275/850	2040/1530/1020	2380/1785/1190
Kopējā dzesēšanas jauda, H/M/L	kW	7,2/6,2/4,7	9,1/7,7/5,9	10,8/9,2/7,1	12,6/10,7/8,2
Apkures jauda, H/M/L	kW	10,8/9,2/7,0	13,5/11,5/8,8	16,2/13,8/10,5	18,9/16,1/12,3
Darbības strāva	A	0,59	0,67	0,84	0,98
Trokšņa līmenis	dB(A)	45	48	50	51
Ūdens plūsmas ātrums	kg/h	1400	1680	1820	2245
Spiediena kritums siltummainī	kPa	34	36	39	42
Ventilatora/motora tips		Centrbēdzes ventilators / kolektora elektromotors
Izolācija		B klase	B klase	B klase	B klase
Barošanas avots		220-230 V / 1 fāze / 50 vai 60 Hz
Motora jaudas patēriņš	W	131	145	186	225
Siltummainis		Vara caurules ar alumīnija ribām, 2 rindas
Maksimālais darba spiediens	MPa	1,6	1,6	1,6	1,6
Ieplūdes/izplūdes ūdensvads	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Kondensāta caurule	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Vienības izmēri	mm	835x835x240	835x835x280	835x835x280	835x835x280
Paneļu izmēri	mm	950x950x55	950x950x55	950x950x55	950x950x55
Iepakotas vienības izmēri	mm	910x910x310	910x910x350	910x910x350	910x910x350
Iepakotā paneļa izmēri	mm	1000x1000x100	1000x1000x100	1000x1000x100	1000x1000x100
Neto svars, vienība	kg	25,5	26,5	28	28
Neto svars, panelis	kg	5	5	5	5
Iepakotas vienības svars	kg	29	31	32,5	32,5
Iepakotā paneļa svars	kg	7	7	7	7

Nominālie testa apstākļi:
Adzesēšana: ieplūdes gaisa temperatūra +27 °C DB / +19,5 °C WB, ieplūdes ūdens temperatūra +7 °C, izplūdes ūdens temperatūra +12 °C.
Sildīšana: ieplūdes gaisa temperatūra +21 °C, ieplūdes ūdens temperatūra +60 °C, tāds pats ūdens plūsmas ātrums kā dzesēšanas režīmā.
Skaņas spiediena līmenis ir mērīts skaņu izolējošā telpā ar atskaites punktu 1,5 m zem iekārtas vertikālās ass.

Izmēri

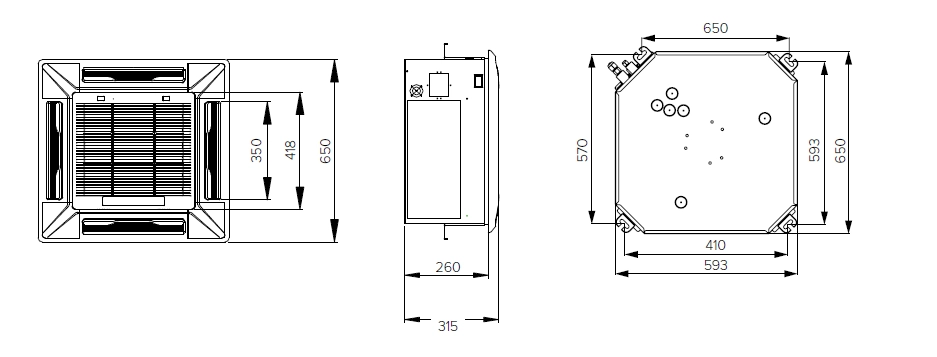

MCFK 03\04\05 Izskats un izmēri MCFK 03\04\05 ventilatoru spirāles vienības

Dimensions

Izmēri

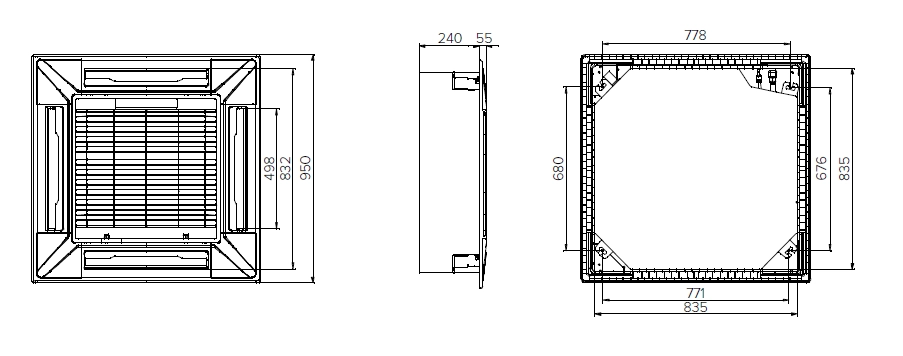

MCFK 06/08 MCFK 06/08 ventilatoru spirālveida bloku izskats un izmēri

Dimensions_2

Izmēri

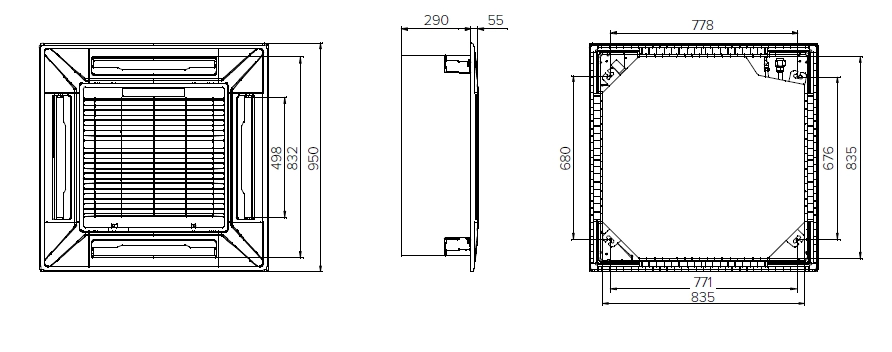

MCFK 10/12/14 MCFK 10/12/14 ventilatora spoles vienību izskats un izmēri

Dimensions_3

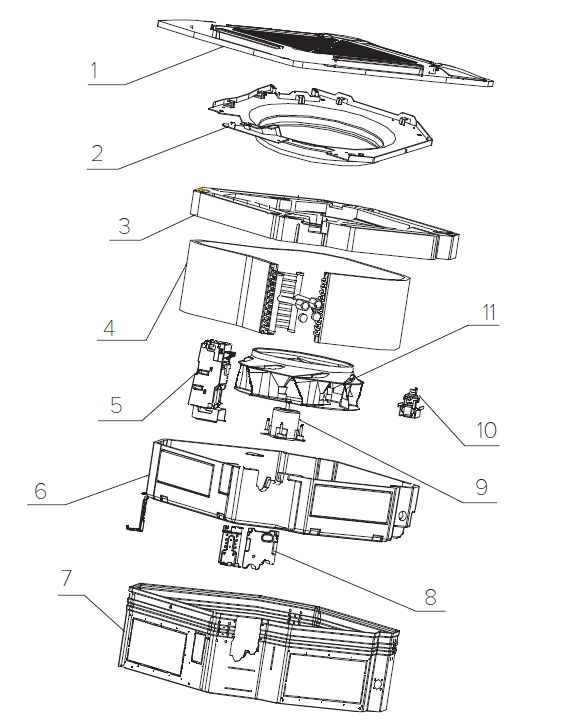

Sastāvdaļas*

Leģenda:

1 - Dekoratīvais panelis ar filtru
2 - Gaisa plūsmas regulēšanas panelis
3 - Drenāžas panna
4 - siltummainis
5 - Vadības kārba
6 - sildītāja izolācijas materiāls
7 - Galvenais korpuss
8 - Cauruļu armatūra
9 - Ventilatora motors
10 - Drenāžas sūknis
11 - Ventilators

* Sastāvdaļas var atšķirties atkarībā no modeļa. Šis shematiskais rasējums attiecas uz modeļiem MCFK 10/12/14.

Components
