četrvirzienu kasešu ventilatoru spirāles sērija MCFK-A2/4

Ideāli piemērots telpām, kurās estētika un klusums ir ļoti svarīgi. Gluda un vienmērīga gaisa sadale rada dabisku mikroklimatu. Tehnoloģija, kas darbojas jūsu labā, klusi un perfekti.

Dzesēšanas jauda: 2 ... 17.6 kW

Apkures jauda: 2.8 ... 25.5 kW

Vēlaties iegādāties vai jums ir jautājumi?

četrvirzienu kasešu ventilatoru spirāles sērija MCFK-A2/4

Mycond

Kasešu ventilatora spoles iekārtas

Plaša dzesēšanas un apkures jaudu klāsta dēļ šos ventilatoru spoles var izmantot telpās jebkurā izmērā, un stilīgais, elegants dekoratīvā paneļa dizains iederēsies jebkurā interjerā.

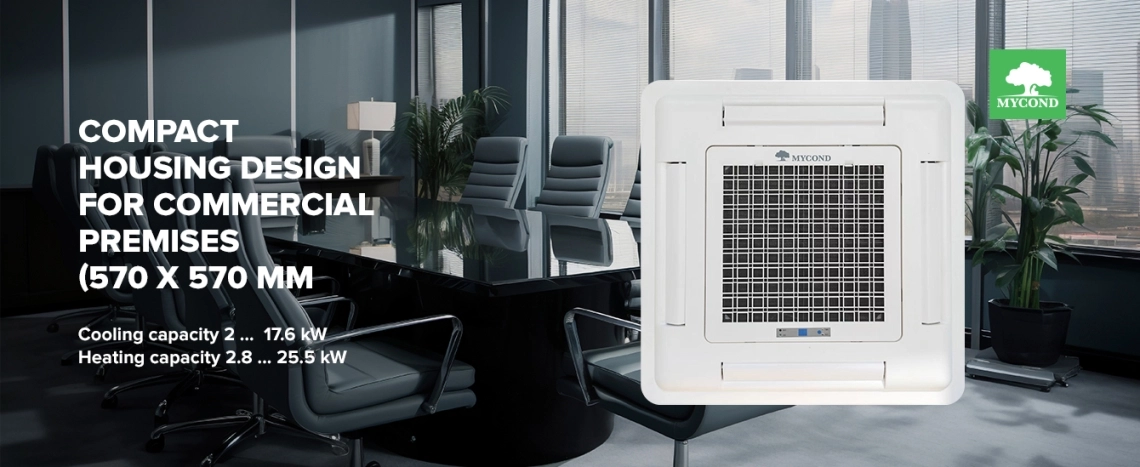

MyCond MCFK-A2/4 komerciālām telpām

MyCond MCFK-A2/4 mūsdienīgs dizains un efektivitāte

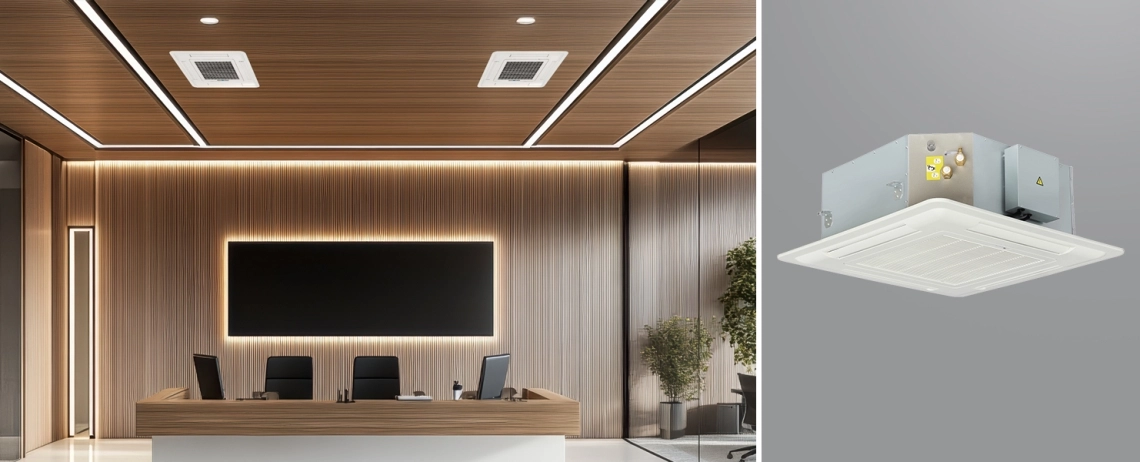

MyCond MCFK-A2/4 kompakts dizains birojam

Īpašības un priekšrocības:

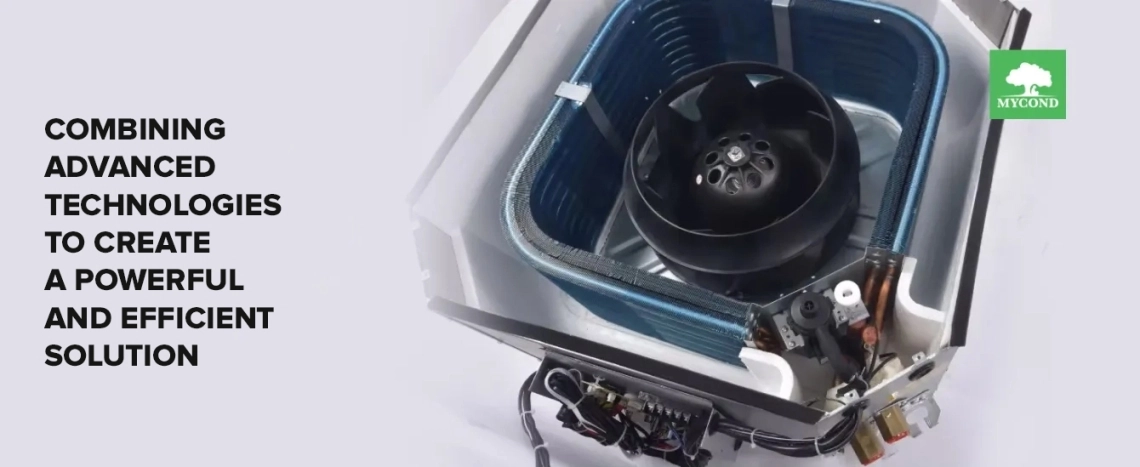

Korpuss izgatavots no cinkota tērauda un aprīkots ar veidotiem polistirola gaisa kanāliem, kas nodrošina efektīvu gaisa plūsmu un ir pietiekami biezs, lai nodrošinātu uzticamu siltuma un trokšņa izolāciju.
Paneļa mūsdienīgs dizains, izgatavots no izturīga ABS plastmasas, un aprīkots ar noņemamu, mazgājamu gaisa filtru un automātisku gaisa plūsmas svārstību funkciju.
Riteņi izgatavoti vienas cikla veidošanas procesā, bez metinātiem savienojumiem starp ventilatora lāpstiņām un gala/koni, nodrošinot perfektu līdzsvaru. Pretvibrācijas spilventiņš uz rumbas samazina troksni un vibrāciju no riteņiem un motora. Katrs ritenis ir precīzi līdzsvarots ar toleranci, kas mazāka par 0.5 mm/s.
Siltummainis izgatavots no vara caurulēm un alumīnija plāksnēm ar aizsargājošu zilu pārklājumu, kas nodrošina augstu siltuma pārneses efektivitāti. Katrs siltummainis tiek pārbaudīts uz noplūdēm pie 16 bar (1.6 MPa).
Pallet izgatavots no augstas blīvuma putu polistirola, izmantojot termoformēšanas tehnoloģiju, tam ir aizsargājošs PVC pārklājums un tas ir aprīkots ar drenāžas sūkni un drošības peldošo vārstu.

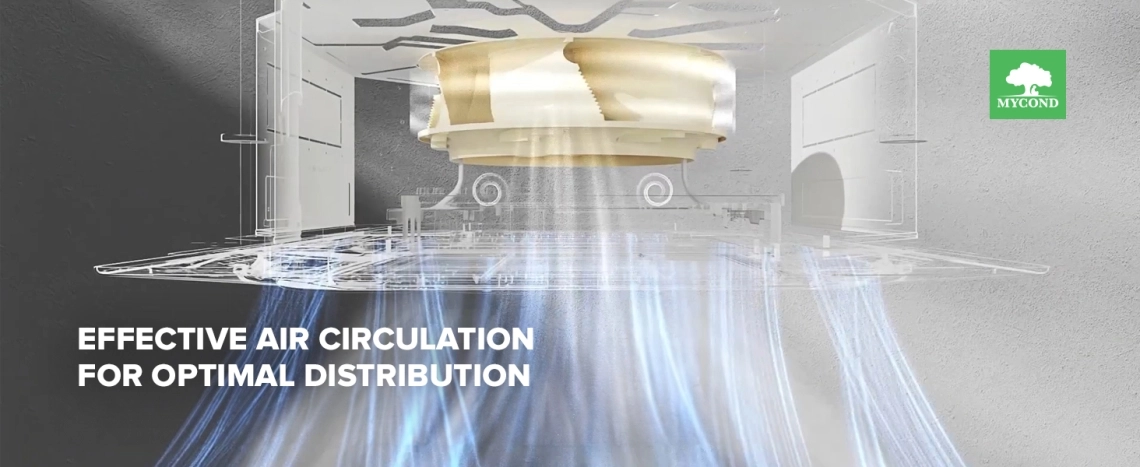

MyCond MCFK-A2/4 efektīva gaisa cirkulācijas shēma

Infrasarkanais tālvadības pults*

Pamatventilatora kontrole
Sienā montējams kontrolieris ar Wi-Fi (MCKF-WK-B)**
Uzlabota ventilatora kontrole

^*iekļauts^{piegādes apjomā}
^**iegādāts^atsevišķi

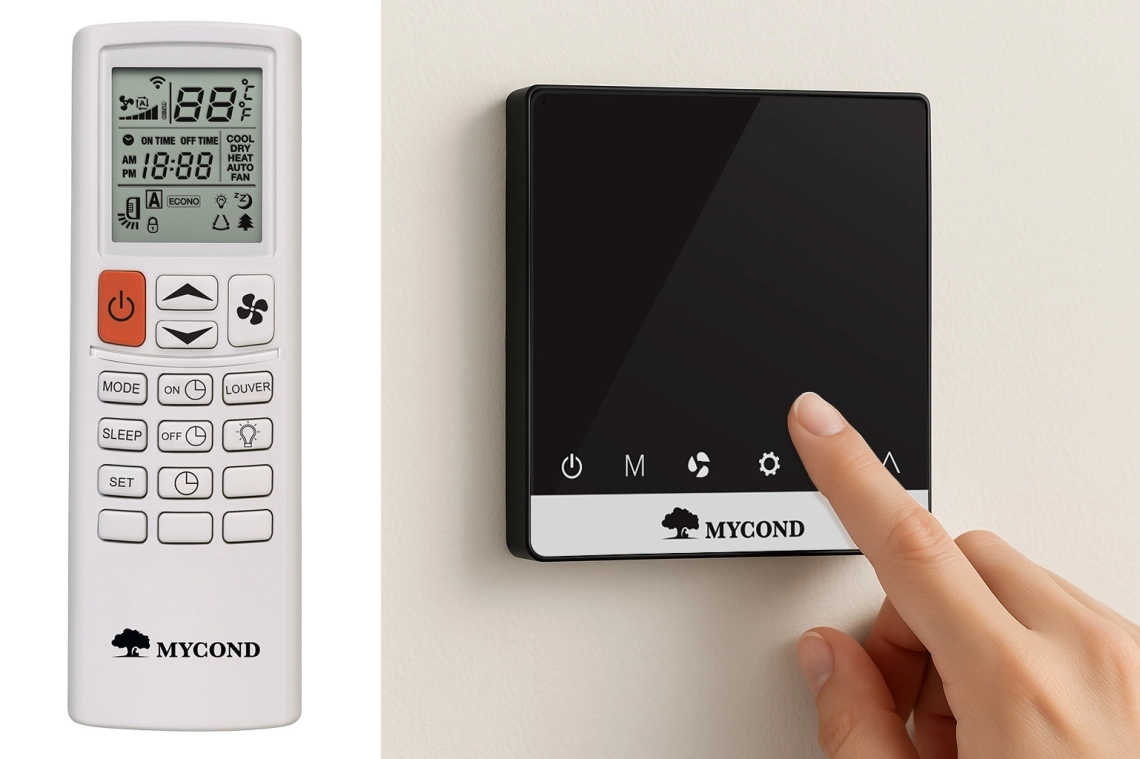

MyCond MCFK-A2/4 tālvadības pults un termostats

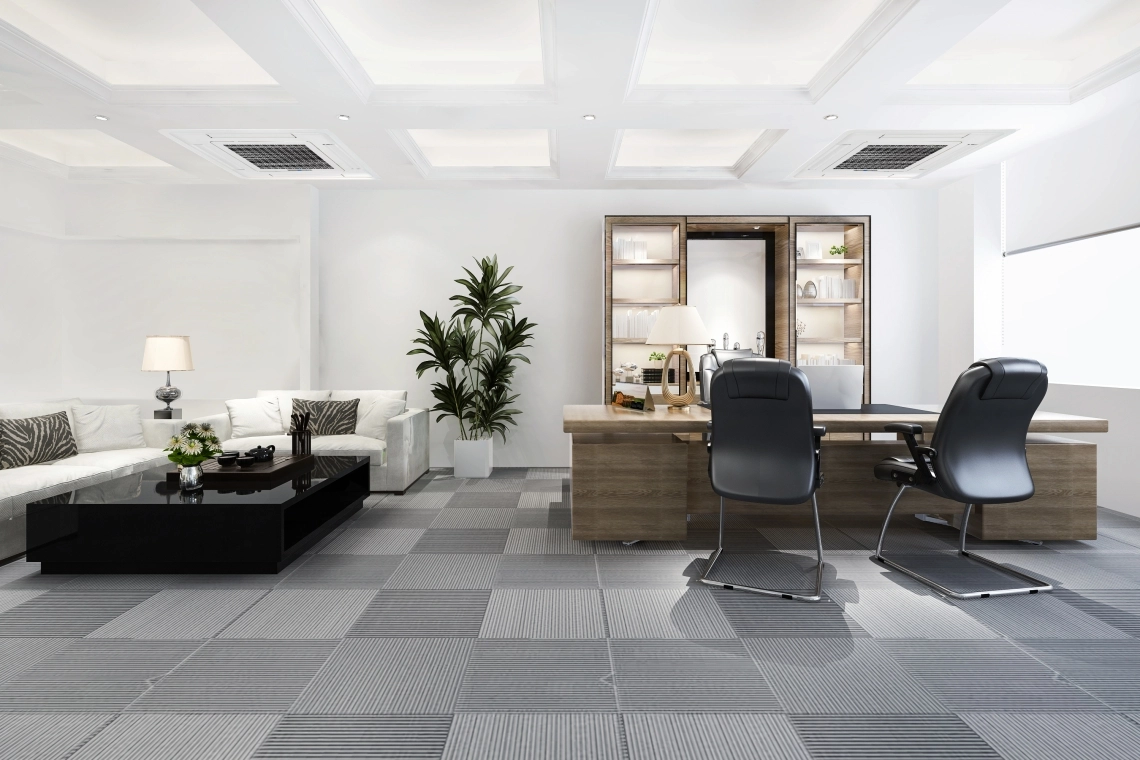

MyCond MCFK-A2/4 komfortam biroja telpās

2 cauruļu modeļi

Tehniskās specifikācijas	Vienības	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-042-A2	MCFK-045-A2	MCFK-056-A2
Gaisa plūsma H/M/L	m³/stundā	340/280/180	510/390/260	680/520/350	800/580/390	850/639/430	1020/790/520
Kopējā dzesēšanas jauda H/M/L	W	1800/1485/954	2700/2061/1377	3600/2754/1854	4200/3800/2800	4500/3384/2277	5400/4185/2754
Jutīgā dzesēšanas jauda H/M/L	W	1350/1114/716	2025/1546/1033	2700/2066/1391	2900/2600/1900	3375/2538/1708	4050/3139/2066
Kopējā siltuma jauda	W	2700/2228/1431	4050/3092/2066	5400/4131/2781	6300/5500/4500	6750/5076/3416	8100/6278/4131
Strāvas padeve	V/F/Hz	220/1/50
Ventilators un motors
Ventilatora tips		Centrifugālais ventilatora ritenis
Ventilatora izmērs		⌀315				⌀380
Motora tips		AC motors
Ievades jauda	W	39	52	62	68	76	96
IP aizsardzības klase motorā		IP20	IP20	IP20	IP20	IP20	IP20
Motora izolācijas klase		B	B	B	B	B	B
Spoles detaļas
Caurules materiāls		Vara caurule
Caurules ārējais diametrs	mm	Standarta - 9.52
Caurules biezums	mm	0.3	0.3	0.3	0.3	0.3	0.3
Platība	m²	4.65	4.65	9.3	10.3	13.4	13.4
Spoles izmērs (H*W)	mm	200*21.65		200*43.3	210×43.3	225*43.3
Rib materiāls		0.105 mm hidrofilie drupatas
Rib tips		Žalūziju tipa ribas
Attālums starp ribām	mm	2	2	2	2	2	2
"Ryady-2" cauruļu sistēma		2	2	2	2	2	2
Cirkulācija		2 no 2 izejā				4 no 4 izejā
Maksimālais darba spiediens	MPa	1.6	1.6	1.6	1.6	1.6	1.6
Savienojums
IEEJA/IZEJA	mm	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
Drenāža	mm	26	26	26	26	26	26
Iekārtas korpuss
Korpusa materiāls		Cinkots tērauds
Materiāla biezums	mm	0.8	0.8	0.8	0.8	0.8	0.8
Drenāžas palete		Augstas blīvuma putu polistirols
Drenāžas sūknis		Standarta PSB-7 modelis ar 700 mm galvu (1200 mm galva opcija)
Izolācijas materiāls		XPE	XPE	XPE	XPE	XPE	XPE
Izolācijas biezums	mm	5	5	5	5	5	5
Filtrs
Tips		Pamata filtrs
Materiāls		ABC+nylon
Biezums		12	12	12		14	14
Izmērs	mm	350*333			12	430*407
Visām blokpaneļu izmēriem
Netaisnais izmērs (HWD)	mm	68068030				83083030
Iepriekšējais izmērs (HWD)	mm	72072075				86086075
Net/gross svars	kg	2.3/3.7				3.5/5.2
Visām blokķermeņa dimensijām
Netaisnais izmērs (HWD)	mm	580580250				705705290
Iepriekšējais izmērs (HWD)	mm	675675270				800800310
Net/gross svars	kg	17.7/19.3				21.5/23.8
Trokšņa spiediena līmenis attālumā 1 m H/M/L	dB	37/35/29	39/37/31	41/37/30	42/38/32	43/39/32	45/37/34
Vienības svars	kg	20	20	20	20	25	25

Tehniskās specifikācijas	Vienības	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
Gaisa plūsma H/M/L	m³/stundā	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
Kopējā dzesēšanas jauda H/M/L	W	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
Jutīgā dzesēšanas jauda H/M/L	W	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
Kopējā siltuma jauda	W	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
Strāvas padeve	V/F/Hz	220/1/50
Ventilators un motors
Ventilatora tips		Centrifugālais ventilatora ritenis
Ventilatora izmērs		⌀380	⌀476			⌀530
Motora tips		AC motors
Ievades jauda	W	132	152	189	220	330
IP aizsardzības klase motorā		IP20	IP20	IP20	IP20	IP20
Motora izolācijas klase		B	B	B	B	B
Spoles detaļas
Caurules materiāls		Vara caurule
Caurules ārējais diametrs	mm	Standarta - 9.52
Caurules biezums	mm	0.3	0.3	0.3	0.3	0.3
Platība	m²	13.4	19.7	19.7	19.7	27.1
Spoles izmērs (H*W)	mm	225*43.3	250*43.3
Rib materiāls		0.105 mm hidrofilie drupatas
Rib tips		Žalūziju tipa ribas
Attālums starp ribām	mm	2	2	2	2	2
"Ryady-2" cauruļu sistēma		2	2	2	2	2
Cirkulācija		4 no 4 izejā		5 no 5 izejā
Maksimālais darba spiediens	MPa	1.6	1.6	1.6	1.6	1.6
Savienojums
IEEJA/IZEJA	mm	3/4"	3/4"	3/4"	3/4"	3/4"
Drenāža	mm	26	26	26	26	26
Iekārtas korpuss
Korpusa materiāls		Cinkots tērauds
Materiāla biezums	mm	0.8	0.8	0.8	0.8	0.8
Drenāžas palete		Augstas blīvuma putu polistirols
Drenāžas sūknis		Standarta PSB-7 modelis ar 700 mm galvu (1200 mm galva opcija)
Izolācijas materiāls		XPE	XPE	XPE	XPE	XPE
Izolācijas biezums	mm	5	5	5	5	5
Filtrs
Tips		Pamata filtrs
Materiāls		ABC+nylon
Biezums		14	14	14	14	14
Izmērs	mm	430*407	556*540			644*638

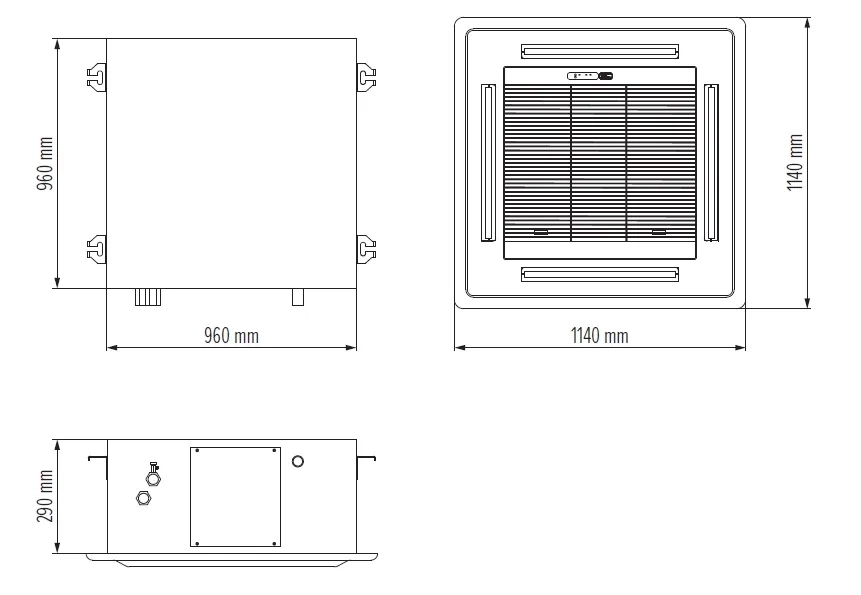

Visām blokpaneļu izmēriem
Netaisnais izmērs (HWD)	mm	83083030	98098030			1140114030
Iepriekšējais izmērs (HWD)	mm	86086075	1010101075			1170117075
Net/gross svars	kg	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7
Visām blokķermeņa dimensijām
Netaisnais izmērs (HWD)	mm	706706290	832832290			960960290
Iepriekšējais izmērs (HWD)	mm	800800310	925925310			10541054320
Net/gross svars	kg	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
Trokšņa spiediena līmenis attālumā 1 m H/M/L	dB	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
Vienības svars	kg	25	32	32	32	45.4

Nosacījumi testēšanai:
Dzesēšana: ieplūdes gaisa temperatūra +27 °C ST/+19.5 °C MT, ieplūdes ūdens temperatūra +7 °C, izejošā ūdens temperatūra +12 °C.
Apkure: ieplūdes gaisa temperatūra +21 °C, ieplūdes ūdens temperatūra +60 °C, tāds pats ūdens plūsmas ātrums kā dzesēšanai.
Trokšņa spiediena līmeņa mērījumi tiek veikti skaņas izolētā telpā, kontrolpunkts atrodas 1.5 m zem vertikālās ass vienības.

4 cauruļu modeļi

Tehniskās specifikācijas	Mērījumu vienības	MCFK-026-A4	MCFK-028-A4	MCFK-031-A4	MCFK-036-A4	MCFK-048-A4	MCFK-060-A4	MCFK-070-A4	MCFK-084-A4	MCFK-103-A4	MCFK-115-A4
Gaisa plūsma (H/M/L)	m³/stundā	680/520/350	800/580/390	850/640/430	1020/790/520	1360/1030/690	1700/1290/860	2040/1500/1030	2380/1800/1200	2890/2100/1600	3400/2600/1900
Kopējā dzesēšanas jauda (H/M/L)	kW	2.6/2.0/1.4	2.8/2.2/1.6	3.1/2.4/1.8	3.6/2.8/2.1	4.8/3.7/3.0	6.0/4.7/3.6	7.0/6.0/4.6	8.4/6.5/5.0	10.3/7.5/5.7	11.5/8.3/6.3
Kopējā siltuma jauda (H/M/L)	kW	2.6/2.0/1.5	3.1/2.3/1.7	3.5/2.7/2.1	4.3/3.2/2.5	4.9/4.3/3.5	6.5/5.4/4.2	7.2/5.6/4.3	8.7/7.6/5.8	11.9/8.7/6.6	15.2/11.3/8.7
Motora tips		Maiņstrāvas motors
Trokšņa spiediena līmenis attālumā 1 m	dB	41	42	43	45	46	47	50	52	57	65
Strāvas padeve V/F/Hz		230/1/50
Savienojumi (ieplūde/izeja)		ZG3/4” / ZG3/4”
Savienojums (drenāža)	mm	26
Ventilatora izmērs		Ø315	Ø315	Ø380	Ø380	Ø380	Ø476	Ø476	Ø476	Ø530	Ø530
Motora ievades jauda	W	62	68	76	96	132	152	189	220	330	340
Net svars, blokķermenis	kg	21	21	26	26	26	35	35	35	53	53

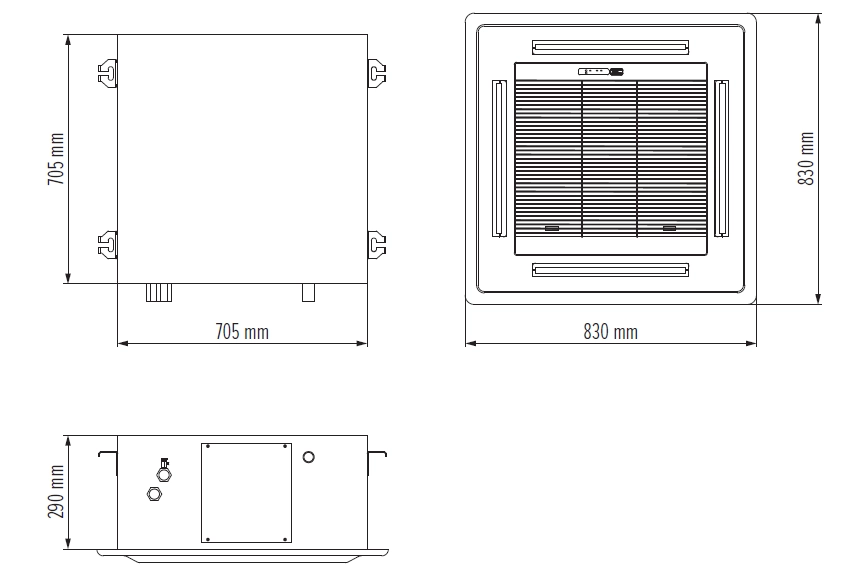

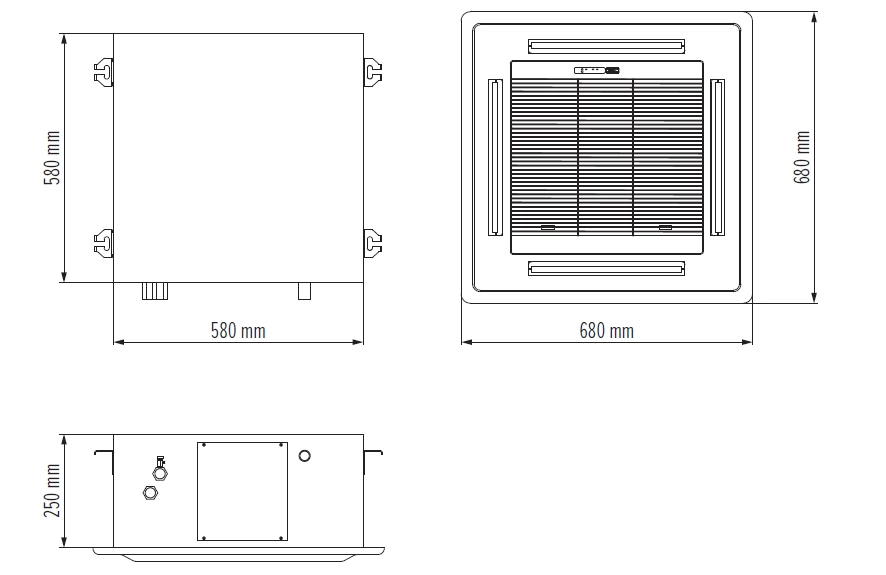

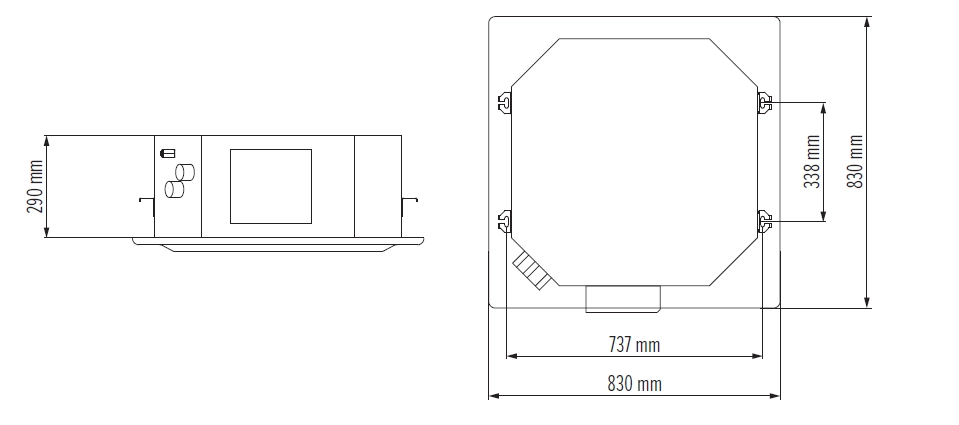

Net izmērs, blokķermenis (HWD)	mm	580x580x250		705x705x290			832x832x290			980x980x290
Net izmērs, paneļi (HWD)	mm	680x680x30		830x830x30			980x980x30			1140x1140x30
