Četrvirzienu kasetes tipa ventilatora spoilera iekārta TopLine sērija

Kasetes tipa ventilatora spole ir progresīvas tehnoloģijas apvienojums ar modernu, elegantu un minimālisma dizainu, kas nodrošina visaugstāko komforta līmeni jūsu telpā

Dzesēšanas jauda: 1,25 ... 10,93 kW

Apkures jauda: 1,38 ... 11,72 kW

Četrvirzienu kasetes tipa ventilatora spoilera iekārta TopLine sērija

Pateicoties augstajai efektivitātei, TopLine ventilatora spirāles var ātri atvēsināt vai apsildīt telpu, lai nodrošinātu komfortablu vidi tās iedzīvotājiem. Ventilatoru spirālēm ir izturīga konstrukcija, un tās spēj ilgstoši darboties bez traucējumiem.

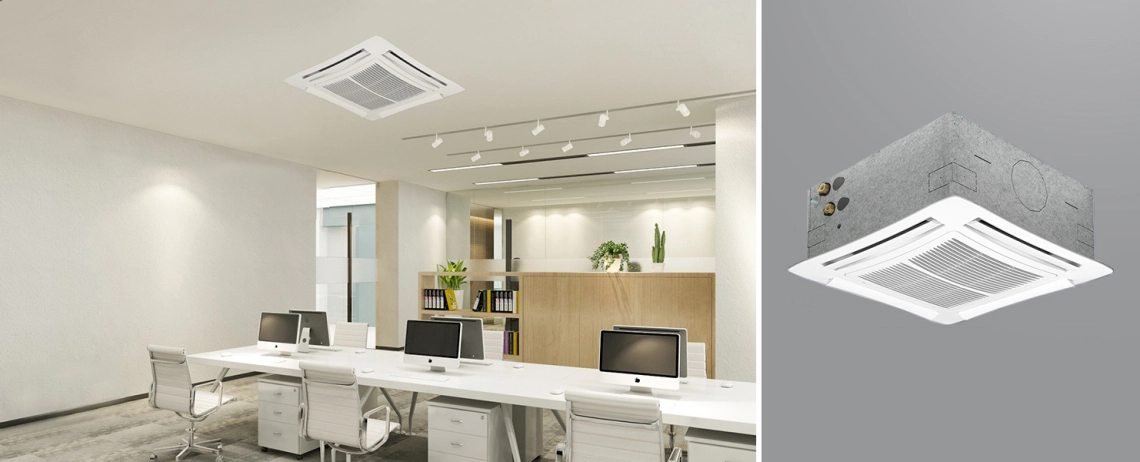

office

Funkcijas un priekšrocības:

1-2-3 modeļu izmēri ir 572х572 mm, kas ļauj tos izmantot ar ARMSTRONG plātni.
Ar četrvirzienu gaisa sadales sistēmu iekārta var vienmērīgi apsildīt vai atdzesēt telpu, neradot caurvēju vai neērtus apstākļus.
Ventilators ir konstruēts tā, lai nodrošinātu klusu darbību.
Maiņstrāvas vai līdzstrāvas motors pēc izvēles.
Ventilatora spirāles ierīcei var būt 2 vai 4 caurules.
Iebūvēts drenāžas sūknis ar 650 mm kondensāta pacēlāju.
Iekārtu var vadīt ar infrasarkano vadību vai sienas vadības paneli, un abos gadījumos žalūzijas var regulēt manuāli.
Skrūve ir izgatavota no videi draudzīga materiāla.
Gaisa filtrs ir viegli pieejams un viegli tīrāms.
Ierīce ir konstruēta ar svaiga gaisa ieplūdes atveri.

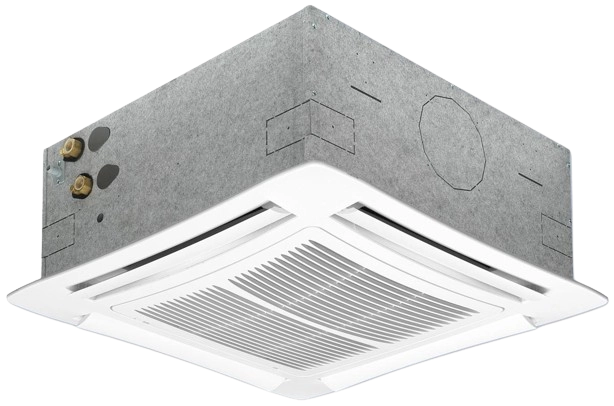

mycond-image-2

2 cauruļu vienības.

Specifikācijas	Vienības	TL 0,2T			TL 1.2T			TL 2.2T			TL 3,2T
Ātrums		1	2	3	1	2	3	1	2	3	1	2	3
Gaisa plūsma	^m3/h	310	420	610	310	420	520	320	500	710	430	610	880
Dzesēšanas kopējā emisija	kW	1,25	1,60	1,92	1,82	2,31	2,64	2,23	3,30	4,26	2,91	3,82	4,93
Dzesēšanas jūtamā emisija	kW	0,99	1,29	1,58	1,33	1,72	2,00	1,55	2,35	3,11	2,05	2,75	3,65
Apkure	kW	1,38	1,80	2,24	1,85	2,42	2,80	2,12	3,28	4,37	2,85	3,85	5,15
Dp dzesēšana	kPa	4,5	7,0	10,0	4,9	7,6	9,7	6,4	13,0	20,9	7,5	12,4	19,7
Dp Apkure	kPa	4,4	7,2	10,7	4,3	6,9	9,0	2,8	6,1	10,2	6,2	10,6	17,8
Skaņas jauda Lw	dB(A)	33	40	49	33	40	45	33	45	53	41	49	59
Skaņas spiediens Lp (*)	dB(A)	24	31	40	24	31	36	24	36	44	32	40	50
Ventilators	W	25	32	57	25	32	44	25	44	68	32	57	90
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,15	0,27	0,45
Ūdens saturs	l	0,8			1,4			2,1			2,1
Izmēri	mm	575×575×275

Specifikācijas	Vienības	TL 4.2T			TL 5.2T			TL 6.2T
Ātrums		1	2	3	1	2	3	1	2	3
Gaisa plūsma	^m3/h	630	820	1140	710	970	1500	710	1280	1820
Dzesēšanas kopējā emisija	kW	4,18	4,86	6,08	5,27	6,72	9,39	5,27	8,36	10,93
Dzesēšanas jūtamā emisija	kW	3,00	3,53	4,51	3,42	4,42	6,36	3,67	6,00	8,08
Apkure	kW	4,27	5,03	6,50	4,92	6,40	9,23	5,12	8,55	11,72
Dp dzesēšana	kPa	10,9	14,3	21,6	9,4	14,7	26,9	9,4	21,8	35,6
Dp Apkure	kPa	7,0	9,4	15,0	7,1	11,4	22,0	7,6	19,2	33,8
Skaņas jauda Lw	dB(A)	33	40	48	34	40	53	34	48	58
Skaņas spiediens Lp (*)	dB(A)	24	31	39	25	31	44	25	39	49
Ventilators	W	33	48	77	42	63	120	42	95	170
	А	0,15	0,23	0,63	0,18	0,28	0,53	0,18	0,42	0,74
Ūdens saturs	l	3,0			4,0			4,0
Izmēri	mm	820×820×303

ATVADĪŠANA
Ieplūdes gaisa temperatūra +27 °C s.b. + 19 °C z.b.
Ūdens temperatūra +7 °C E.W.T. + 12 °C L.W.T.
SILDĪŠANA
Ieplūdes gaisa temperatūra +20 °C
Ūdens temperatūra +65 °C E.W.T. +55 °C L.W.T.

Kondensāta sūkņa absorbcija: 10 W
(*) = Skaņas spiediena līmeņi ir par 9 dB(A) zemāki nekā skaņas jaudas līmeņi un attiecas uz reverberācijas lauku, kas ir zemāks par skaņas jaudas līmeņiem
100 m3 telpai un reverberācijas laikam 0,5 s.

4 cauruļu vienības

Specifikācijas	Vienības	TL 0,4T			TL 1,4T			TL 2.4T			TL 2.6T
Ātrums		1	2	3	1	2	3	1	2	3	1	2	3
Gaisa plūsma	^m3/h	310	420	610	310	420	520	310	500	710	320	500	720
Dzesēšanas kopējā emisija	kW	1,49	1,93	2,27	1,83	2,33	2,66	1,83	2,61	3,27	2,07	3,02	3,86
Dzesēšanas jūtamā emisija	kW	1,13	1,52	1,84	1,32	1,68	1,94	1,32	1,94	2,49	1,47	2,20	2,88
Dp dzesēšana	kPa	6,0	10,0	13,5	4,6	6,9	8,8	4,6	8,8	13,4	4,0	7,0	10,5
Apkure	kW	1,72	2,23	2,66	2,13	2,66	3,04	2,13	3,04	3,86	1,73	2,71	2,91
Dp Apkure	kPa	5,2	8,3	11,4	4,6	6,8	8,7	4,6	8,7	13,3	2,6	4,6	6,7
Skaņas jauda Lw	dB(A)	33	40	49	33	40	45	33	45	53	33	45	53
Skaņas spiediens Lp (*)	dB(A)	24	31	40	44	31	36	24	36	44	24	36	44
Ventilators	W	25	32	57	25	32	44	25	44	68	25	44	68
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,11	0,20	0,32
Dzesēšanas ūdens saturs	l	1,0			1,4			1,4			1,7
Sildāmā ūdens saturs	l	0,6			0,7			0,7			0,5
Izmēri	mm	575×575×275

Specifikācijas	Vienības	TL 3.4T			TL 3.6T			TL 4.4T			TL 5.4T
Ātrums		1	2	3	1	2	3	1	2	3	1	2	3
Gaisa plūsma	^m3/h	430	610	880	430	610	880	630	820	1140	710	970	1500
Dzesēšanas kopējā emisija	kW	2,33	2,96	3,72	2,69	3,47	4,44	4,11	4,98	6,26	4,48	5,60	7,59
Dzesēšanas jūtamā emisija	kW	1,72	2,23	2,88	1,94	2,56	3,37	2,93	3,60	4,61	3,21	4,09	5,71
Dp dzesēšana	kPa	7,2	11,2	17,0	6,0	9,0	14,0	8,8	12,5	18,9	10,3	15,4	26,9
Apkure	kW	2,61	3,33	4,19	2,14	2,66	3,29	5,21	6,33	8,02	5,69	7,15	9,66
Dp Apkure	kPa	6,4	9,9	15,0	3,9	5,7	8,4	7,9	11,2	17,2	9,3	14,0	24,0
Skaņas jauda Lw	dB(A)	41	49	59	41	49	59	33	40	48	34	40	53
Skaņas spiediens Lp (*)	dB(A)	32	40	50	32	40	50	24	31	39	25	31	44
Ventilators	W	32	57	90	32	57	90	33	48	77	42	63	120
	А	0,15	0,27	0,45	0,15	0,27	0,45	0,15	0,23	0,36	0,18	0,28	0,53
Dzesēšanas ūdens saturs	l	1,4			1,7			3,0			3,0
Sildāmā ūdens saturs	l	0,7			0,5			1,4			1,4
Izmēri	mm	575×575×275						820×820×303

Specifikācijas	Vienības	TL 5.6T			TL 6.4T			TL 6.6T
Ātrums		1	2	3	1	2	3	1	2	3
Gaisa plūsma	^m3/h	710	970	1500	710	1280	1820	710	1225	1730
Dzesēšanas kopējā emisija	kW	4,95	6,27	8,65	4,48	6,84	8,72	4,95	7,75	9,69
Dzesēšanas jūtamā emisija	kW	3,49	4,49	6,37	3,21	5,09	6,67	3,49	5,64	7,26
Dp dzesēšana	kPa	9,0	14,0	25,0	10,3	22,1	34,7	9,0	20,0	32,0
Apkure	kW	4,59	5,63	7,50	5,69	8,80	11,16	4,59	6,78	9,48
Dp Apkure	kPa	4,9	7,0	11,8	9,3	20,3	31,2	4,9	9,9	15,0
Skaņas jauda Lw	dB(A)	34	40	53	34	48	58	34	48	58
Skaņas spiediens Lp (*)	dB(A)	25	31	44	25	39	49	25	39	49
Ventilators	W	42	63	120	42	95	170	42	95	170
	А	0,18	0,28	0,53	0,18	0,42	0,74	0,18	0,42	0,74
Dzesēšanas ūdens saturs	l	3,6			3,0			3,6
Sildāmā ūdens saturs	l	1,0			1,4			1,1
Izmēri	mm	820×820×303

Kondensāta sūkņa absorbcija: 10 W
(*) = Skaņas spiediena līmeņi ir par 9 dB(A) zemāki nekā skaņas jaudas līmeņi un attiecas uz reverberācijas lauku
100 m3 telpai un reverberācijas laikam 0,5 s.

Izmēri

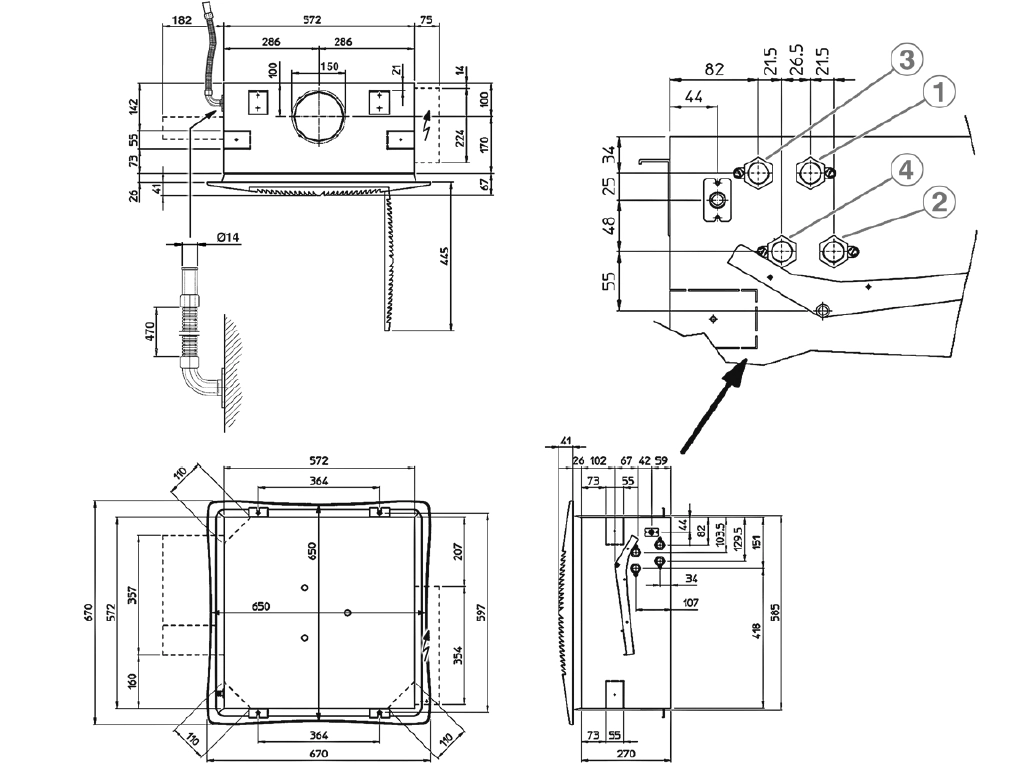

TL 0,2T-0,4T / TL 1,2T-1,4T / TL 2,2T-2,4T-2,6T / TL 3,2T-3,4T-3,6T (versija 600 x 600)

divcauruļu sistēma
Apkure/dzesēšana
3 - Ieplūdes Ø1/2"
4 - Izplūdes Ø1/2"

4 cauruļu sistēma

Apkure

1 - Ø1/2" ieplūdes caurule

2 - Izvads Ø1/2"

Dzesēšana

3 - ieplūdes Ø1/2"

4 - izplūdes Ø1/2"

Modelis	Ventilatora spole		Panelis		Iepakota vienība Izmēri, mm
	Svars iepakota vienība, kg	Svars neiepakota vienība, kg	Svars iepakota vienība, kg	Svars neiepakota vienība, kg	A	B	C	D
TL 0,2T/1,2T	28	22
TL 0,4T/1,4T			6	3	790	350	750	150
TL 2.2T/2.4T/2.6T	30	24
TL 3.2T/3.4T/3.6T

dimensions_1

Izmēri

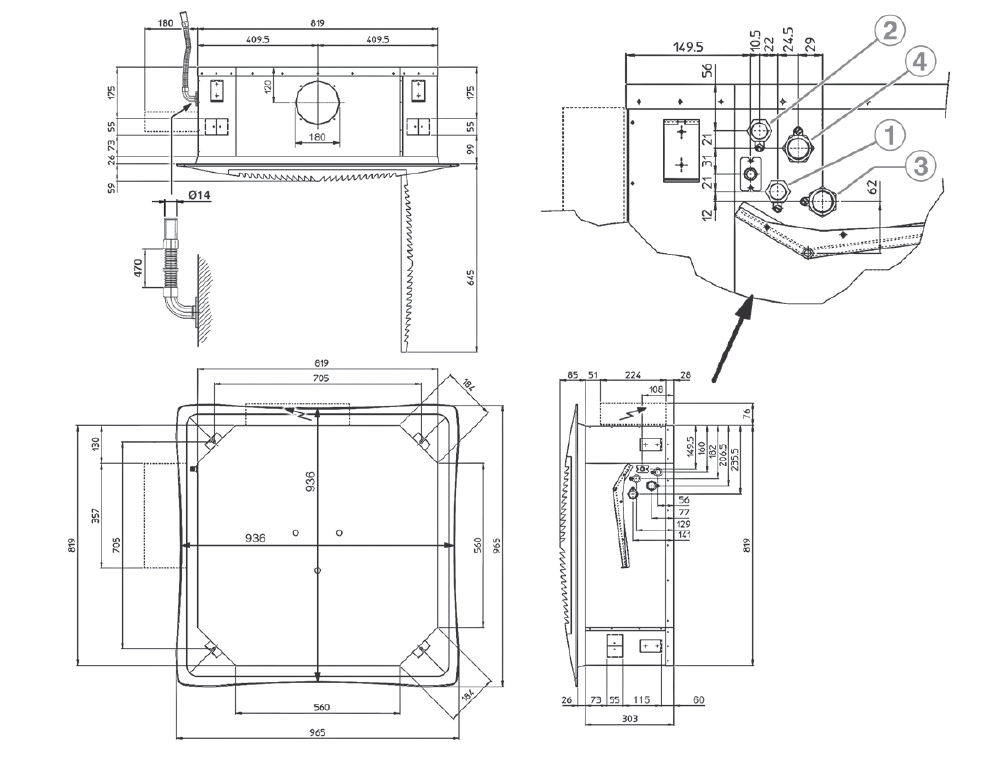

L 4.2T-4.4T / TL 5.2T-5.4T-5.6T / TL 6.2T-6.4T-6.6T (versija 800 x 800)

divcauruļu sistēma
Apkure/dzesēšana
3 - Ieplūdes Ø3/4"
4 - Izplūdes Ø3/4"

4 cauruļu sistēma

Apkure

1 - Ø1/2" ieplūdes caurule

2 - Izvads Ø1/2"

Dzesēšana

3 - ieplūdes Ø3/4"

4 - Izvads Ø3/4"

Modelis	Ventilatora spole		Panelis		iepakota vienība Izmēri, mm
	Svars iepakota vienība, kg	Svars neiepakota vienība, kg	Svars iepakota vienība, kg	Svars neiepakota vienība, kg	A	B	C	D
TL 4.2T	44	36
TL 4.4T			10	6	1050	400	1000	200
TL 5,2T/5,4T/5,6T	47	39
TL 6,2T/6,4T/6,6T

dimensions_2

Četrvirzienu kasetes tipa ventilatora spoilera iekārta TopLine sērija

Funkcijas un priekšrocības:

Izmēri

Izmēri
