Dizaineru stāvgrīdas ventilatoru spirāles Silver Glass Low sērija

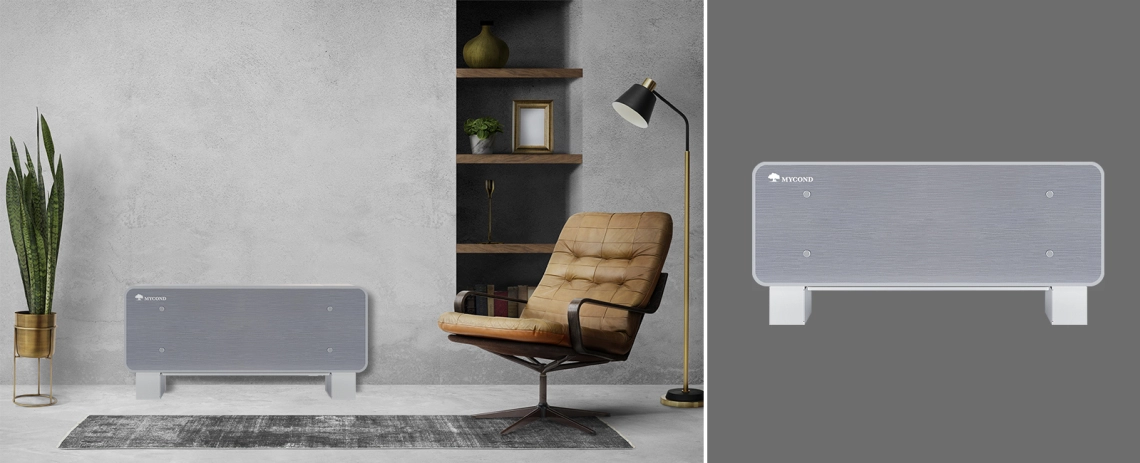

Jaunā mākslinieku veidoto ventilatoru spirāļsildītāju sērija Silver Glass low ir izstrādāta īpašiem interjeriem. Modeļi ir veidoti modernā stilā, lai iekļautos jebkurā interjerā vai būtu pēc iespējas diskrētāki

Dzesēšanas jauda: 0.38 ... 2,62 kW

Apkures jauda: 0.55 ... 3.58 kW

Dizaineru stāvgrīdas ventilatoru spirāles Silver Glass Low sērija

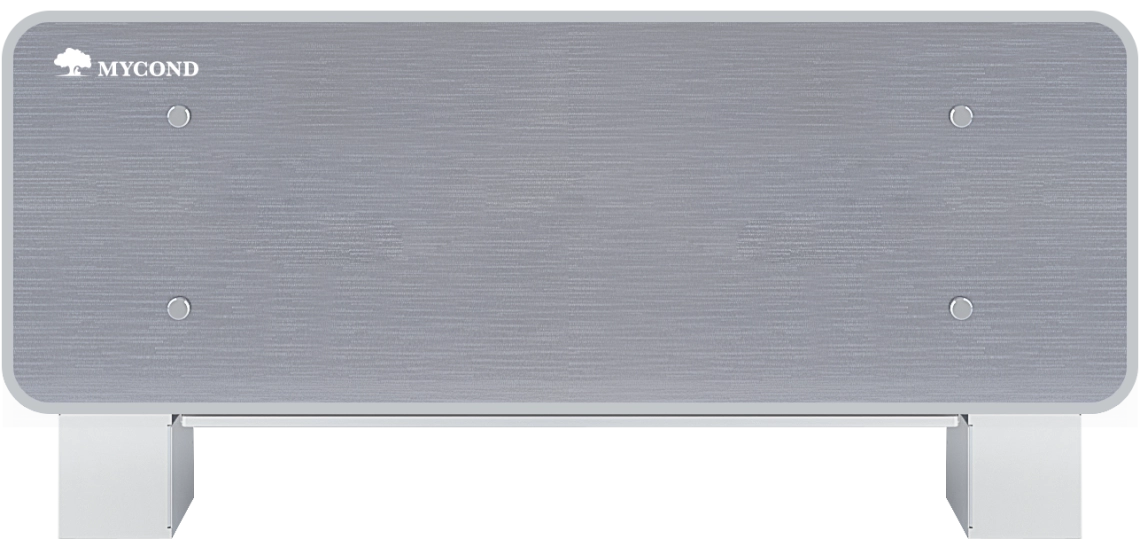

Ventilatora spole ir īpaši plānas konstrukcijas. Salīdzinājumam - tā korpuss kopā ar stiklu ir tikai 122 mm biezs, tādējādi ietaupot vairāk vietas uzstādīšanai. Turklāt tā vienkāršais un glītais izskats viegli iederēsies jūsu telpas stilā.

The fan coil unit is ultra-thin in design

Ventilatora spirāles efektīvi papildinās apkures sistēmu ar siltumsūkni. Iekārtai nav nepieciešama augsta ūdens temperatūra, lai apsildītu māju, tādējādi ietaupot jūsu izmaksas.

Galvenās priekšrocības:

Stikla priekšējais panelis
Īpaši plāns korpuss
Ierīces rāmis ir izgatavots no 0,8-1 mm platas metāla loksnes
Zems trokšņu līmenis
Integrēts termostata korpuss
BLDC motors
G1 klases gaisa filtri, kas paredzēti vieglai noņemšanai, lai bez problēmām veiktu tīrīšanu un apkopi
Siltummaiņa spole sastāv no vara caurulēm un misiņa kolektoriem: caurules ir aprīkotas ar gofrētām alumīnija ribām
Aprīkots ar noņemamu drenāžas tvertni
Papildaprīkojums: stikla aizmugurējais panelis

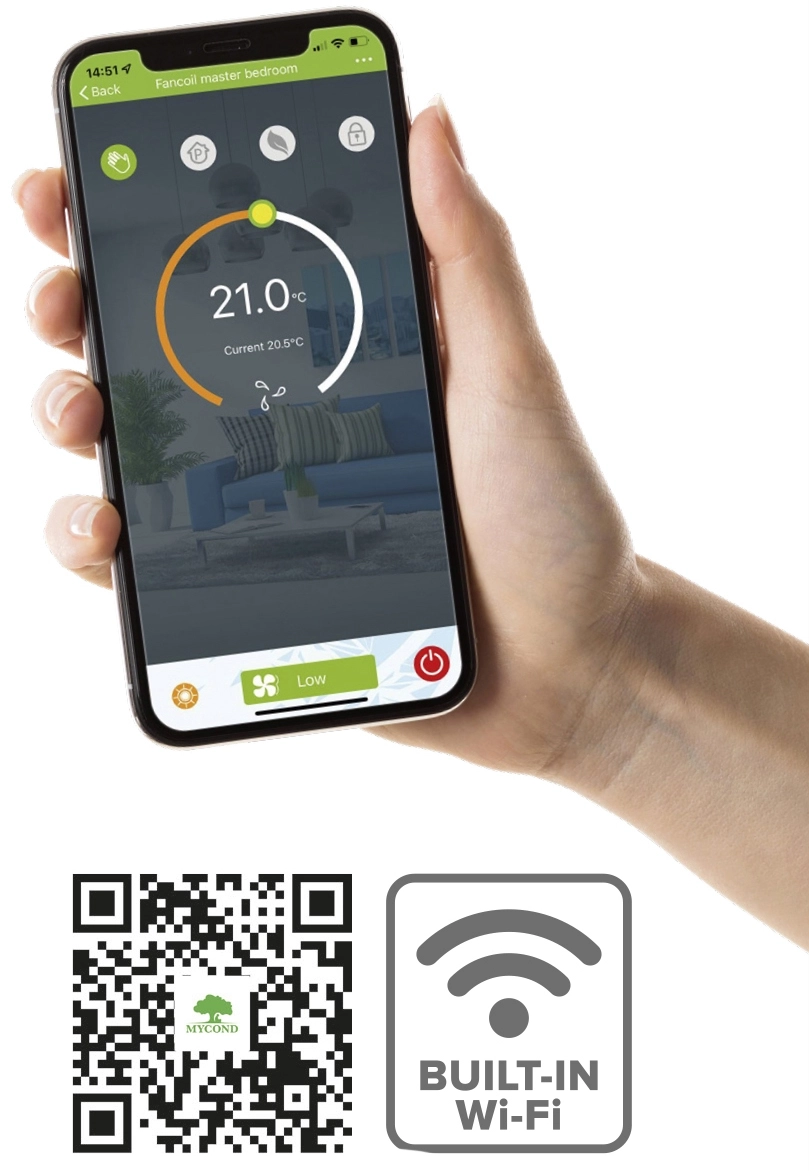

Termostats (pēc izvēles)

Atklājiet jaunu elegances dimensiju ar Mycond!

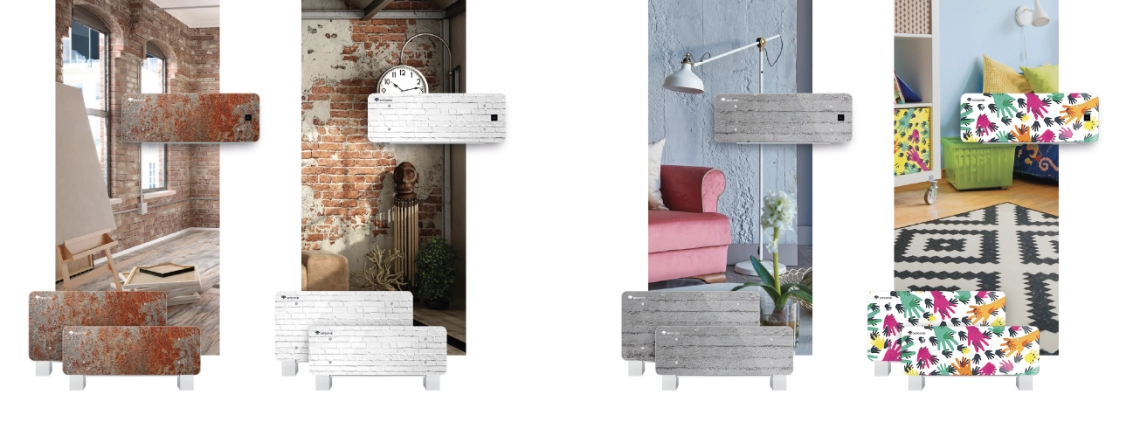

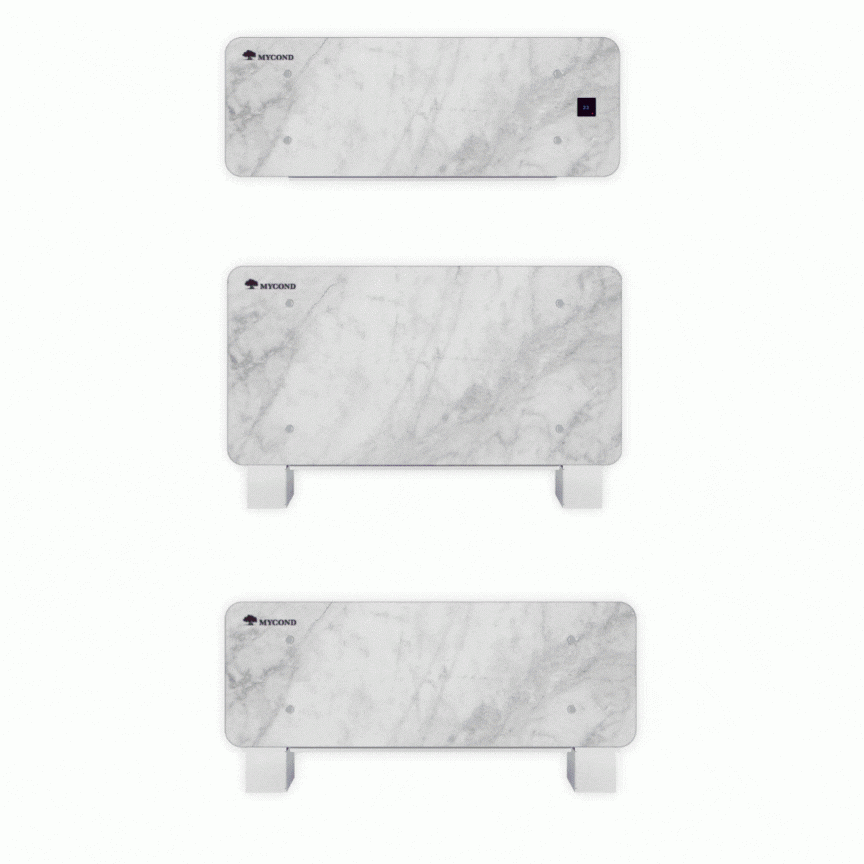

Mūsdienīgs dizains: eleganti apdrukāti stikla paneļi lieliski iederas jebkurā interjerā, piešķirot tam stilu un mūsdienīgumu.
Jūs varat izvēlēties savu attēlu vai dizainu uz paneļa, ko mēs pielāgosim jūsu interjeram.

Modern design

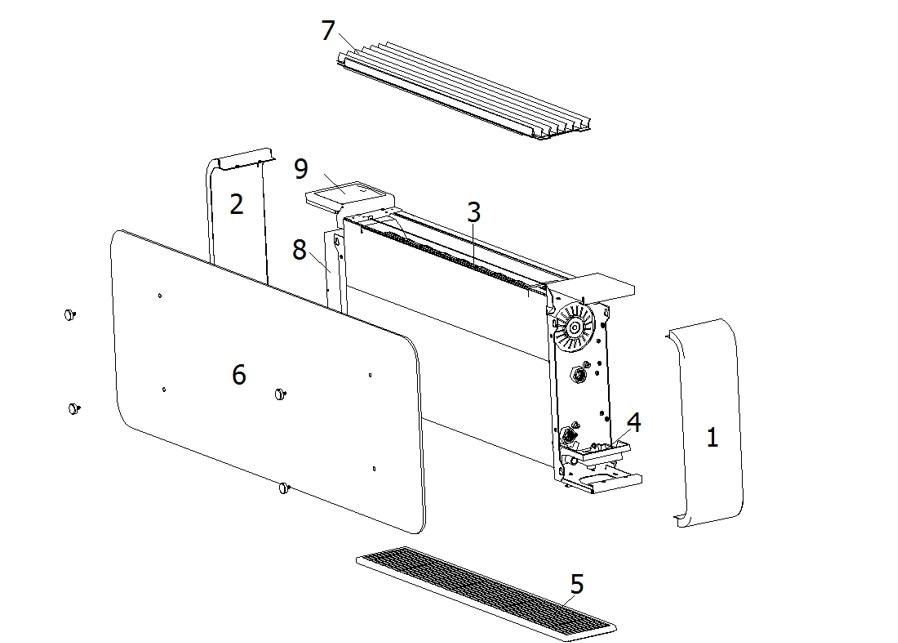

Ārējās daļas

Vertikālā vienība

External parts

Labās puses panelis
Kreisās puses panelis
Fandeck
Palīgdrenāža
Filtrs
Priekšējais panelis
Alumīnija režģis
Elektriskā kārba
Iebūvēta vadība (pēc izvēles)

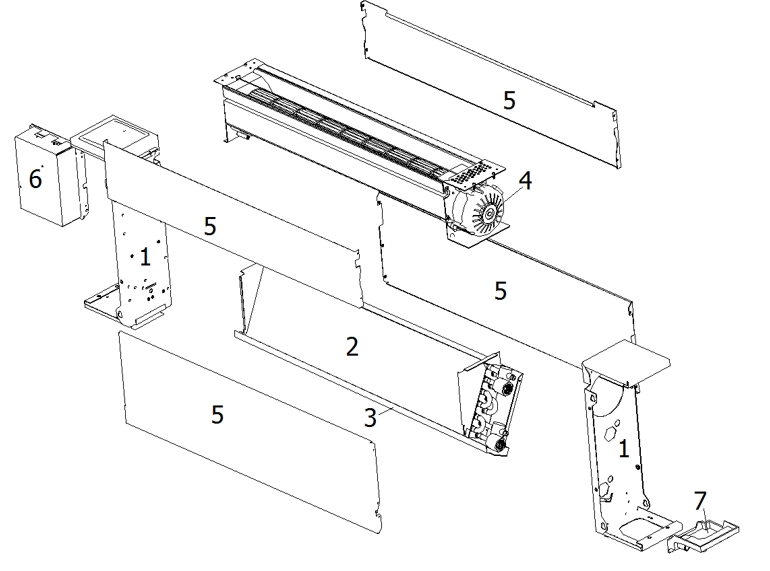

Iekšējās daļas

Vertikālās vienības

External parts_2

Iekšējais sānu panelis
Galvenais siltummainis
Kondensāta paplate
Fandecks
Iekšējais priekšējais un aizmugurējais panelis
Elektriskā kārba
Papildu drenāžas tvertne

Tehniskie dati

2 cauruļu sistēma

specifikācijas	Vienības	Ātrums	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
Gaisa plūsmas ātrums		Supermax	240	370	495	600
		Maksimālais (*)	170	305	430	520
	m^3/h	Med (*)	110	220	330	430
		Min (*)	75	150	230	300
Kopējā dzesēšanas jauda		Supermax	0.7	1.37	1.9	2.62
		Max	0.58	1.10	1.67	2.39
	kW	Med	0.43	0.81	1.20	1.60
		Min	0.38	0.70	0.90	1.18
Jūtamā jauda		Supermax	0.65	1.09	1.67	2.46
		Max	0.52	0.85	1.45	2.15
	kW	Med	0.33	0.72	0.90	1.30
		Min	0.30	0.55	0.58	1.00
Apkures jauda		Supermax	1.0	1.9	2.62	3.58
		Max	0.84	1.62	2.41	3.30
	kW	Med	0.73	1.14	1.90	2.20
		Min	0.55	0.96	1.53	1.70
	V/H/Ph	230 V - 50 Hz - 1Ph
Motora ieeja		Supermax	20	22	24	27
		Maksimālais	12	13	14	17
	W	Med	5	6	7	10
		Min	3	4	5	8
Ūdens plūsmas ātrums		Supermax	130	200	310	435
		Maksimālais	100	189	287	410
	l/h	Med	74	139	206	275
		Min	65	120	154	202
Spiediena kritums		Supermax	2.3	8.2	4.2	12.3
		Maksimālais	1.8	7.0	2.5	10.0
	kPa	Med	1.4	5.8	2.3	8.1
		Min	1.2	4.1	1.9	6.5
Spoles savienojums			1/2" GF	1/2" GF	1/2" GF	1/2" GF
Ūdens saturs	L		0,16	0,30	0,43	0,56
Skaņas jauda		Supermax	55.0	56.0	57.1	58.3
		Max	51.3	52.2	52.4	53.3
	dB(A)	Med	44.6	45.5	46.6	48.6
		Min	37.5	38.6	40.5	38.7
Skaņas spiediens		Supermax	38.0	39.0	40.1	41.3
		Max	34.3	35.2	35.4	36.3
	dB(A)	Med	27.6	28.5	29.6	31.6
		Min	20.5	21.6	23.5	21.7

DZESĒŠANAS REŽĪMS
Telpa: 27° C - 47% R.H. Ūdens temperatūra (ievads/izvads): 7/12°C
SILDĪŠANAS REŽĪMS
Telpa: 20° C. Ūdens temperatūra: 50.
(*) Deklarētās vērtības attiecas uz standarta iestatījumiem pie 1500, 900 un 600 RPM. Vienmēr ir iespējams mainīt gaisa plūsmu, mainot dip slēdža iestatījumu PCB.

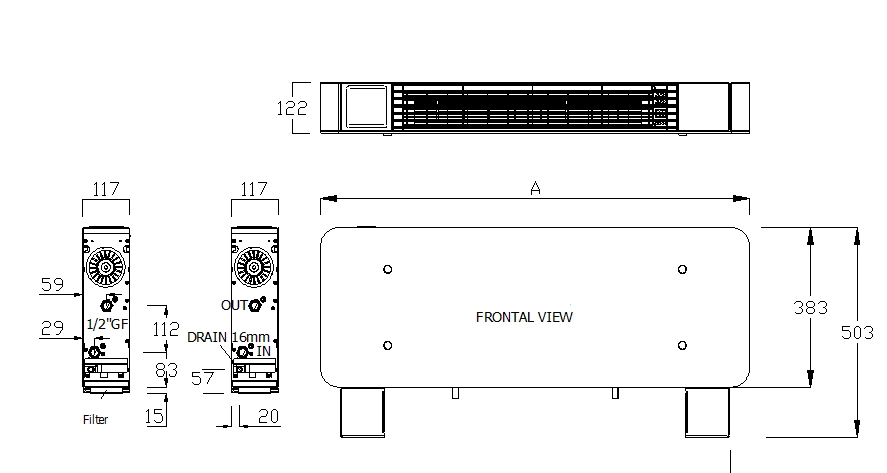

Izmēri un svars

specifikācijas	Vienības	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
A	mm	681	873	1065	1257
Neto svars	kg	11	13	16	18
Bruto svars	kg	13	16	20	23

Dimensions and weights

Specifikācijas	Vienības	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
A	mm	681	873	1065	1257
Neto svars	kg	11	13	16	18
Bruto svars	kg	13	16	20	23
