Dizaineru stāvgrīdas ventilatoru spirāles Silver Glass sērija

Sākums / Catalog / Gaisa kondicionēšana / Ventilatora spoles (FCU) / Grīdas ventilatora spoles iekārtas / Dizaineru stāvgrīdas ventilatoru spirāles Silver Glass sērija
Jaunā mākslinieku veidoto ventilatoru spirāļsildītāju sērija Silver Glass ir izstrādāta īpašiem interjeriem. Modeļi ir veidoti modernā stilā, lai iekļautos jebkurā interjerā vai būtu pēc iespējas diskrētāki
Dzesēšanas jauda: 0.45 ... 3.73 kW
Apkures jauda: 0.61 ... 4.71 kW

Vēlaties iegādāties vai jums ir jautājumi?
Dizaineru stāvgrīdas ventilatoru spirāles Silver Glass sērija
Mycond
Grīdas ventilatora spoles iekārtas

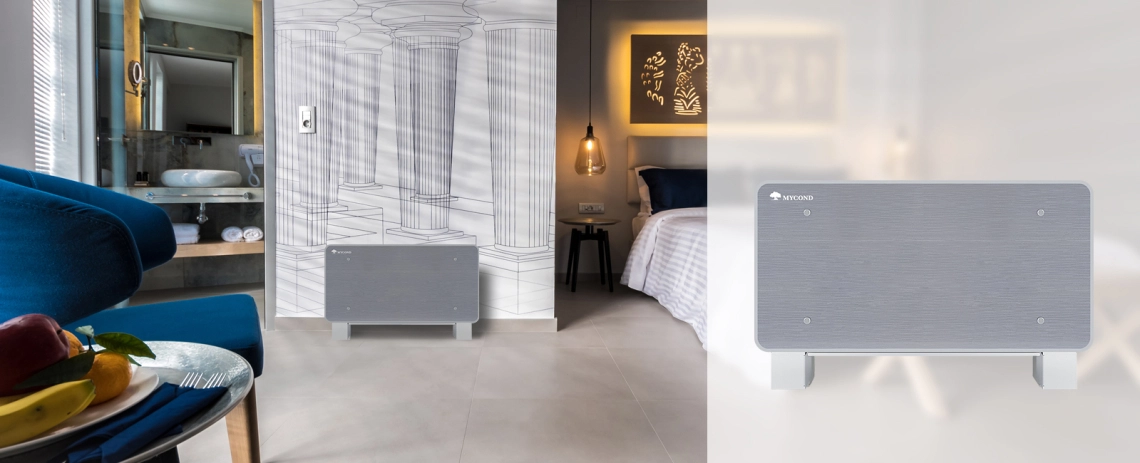

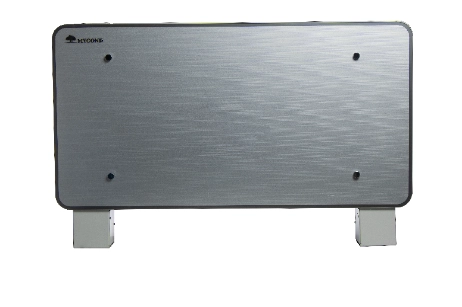

Ventilatora spole ir īpaši plānas konstrukcijas. Salīdzinājumam - tā korpuss kopā ar stiklu ir tikai 122 mm biezs, tādējādi ietaupot vairāk vietas uzstādīšanai. Turklāt tā vienkāršais un glītais izskats viegli iederēsies jūsu telpas stilā.

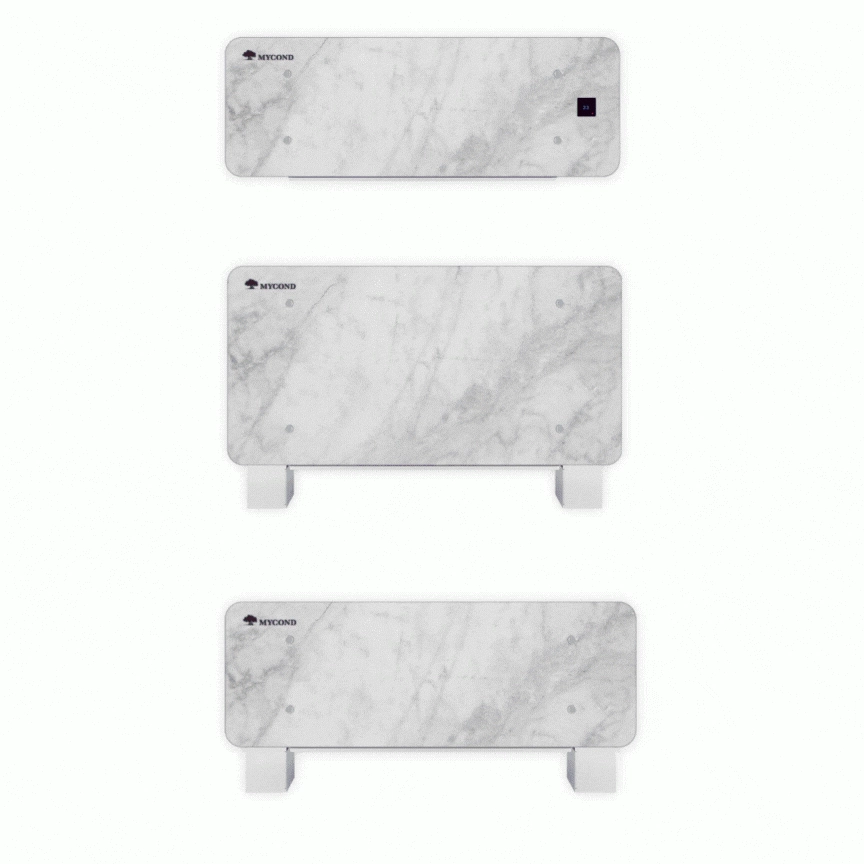

A modern floor-standing fan coil unit from the Silver Glass series.

A sleek and modern floor-standing fan coil unit from the Silver Glass series.

Ventilatora spirāles efektīvi papildinās apkures sistēmu ar siltumsūkni. Iekārtai nav nepieciešama augsta ūdens temperatūra, lai apsildītu māju, tādējādi ietaupot jūsu izmaksas.

Galvenās priekšrocības:

  • Stikla priekšējais panelis
  • Īpaši plāns korpuss
  • Ierīces rāmis ir izgatavots no 0,8-1 mm platas metāla loksnes
  • Zems trokšņu līmenis
  • Integrēts termostata korpuss
  • Līdzstrāvas motors
  • G1 klases gaisa filtri, kas paredzēti vieglai noņemšanai, lai bez problēmām veiktu tīrīšanu un apkopi
  • Siltummaiņa spole sastāv no vara caurulēm un misiņa kolektoriem: caurules ir aprīkotas ar gofrētām alumīnija ribām
  • Aprīkots ar noņemamu drenāžas tvertni
  • Alumīnija režģis ar magnētisku stiprinājumu
  • Pēc izvēles: aizmugurējais stikla panelis (uzstādīšana atklātā telpā)
  • Termostats (pēc izvēles)

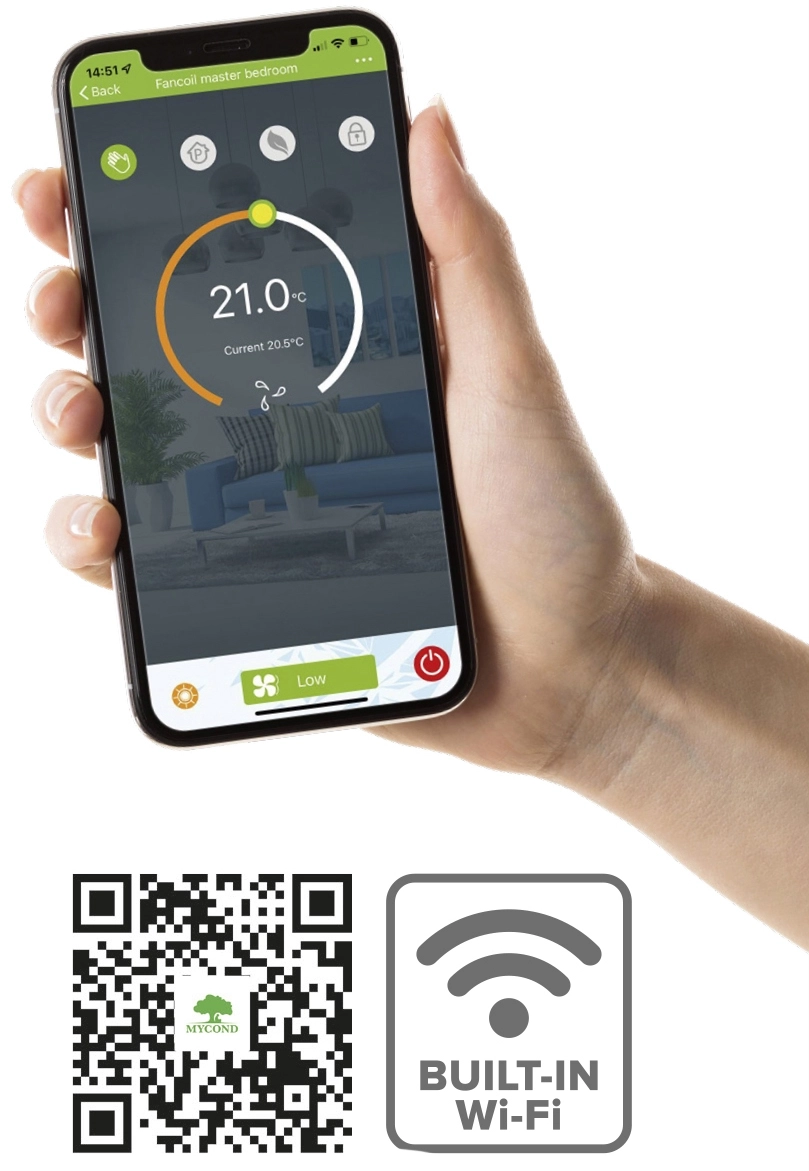

MyCond Silver Glass mobilā lietotne

Stylish silver glass fan coil units designed for modern spaces.

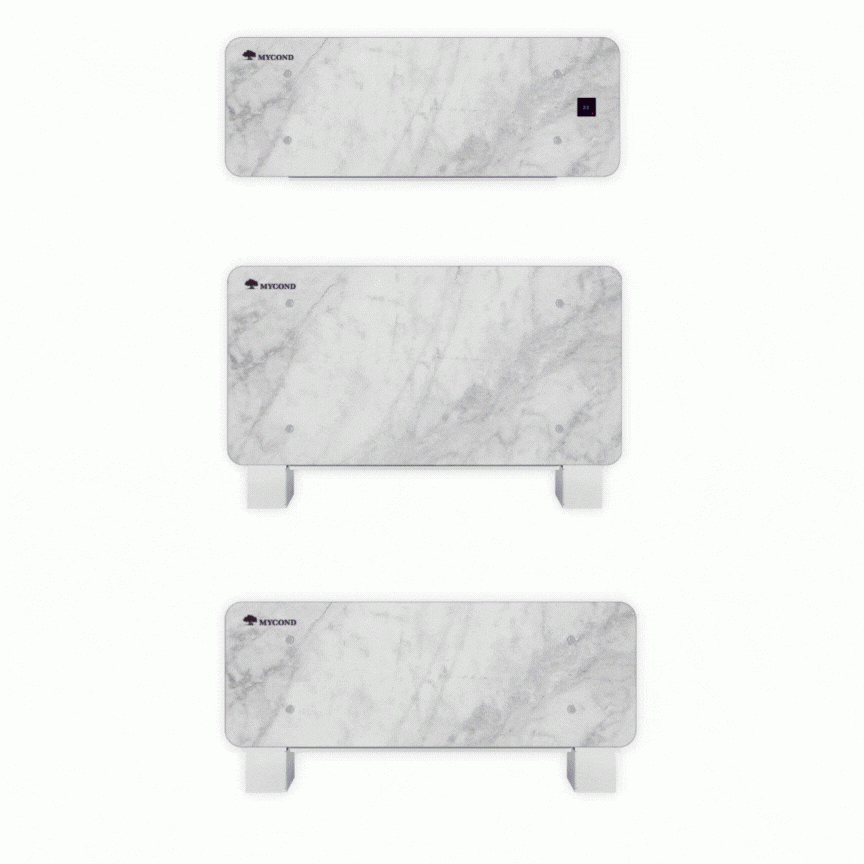

Atklājiet jaunu elegances dimensiju ar Mycond!

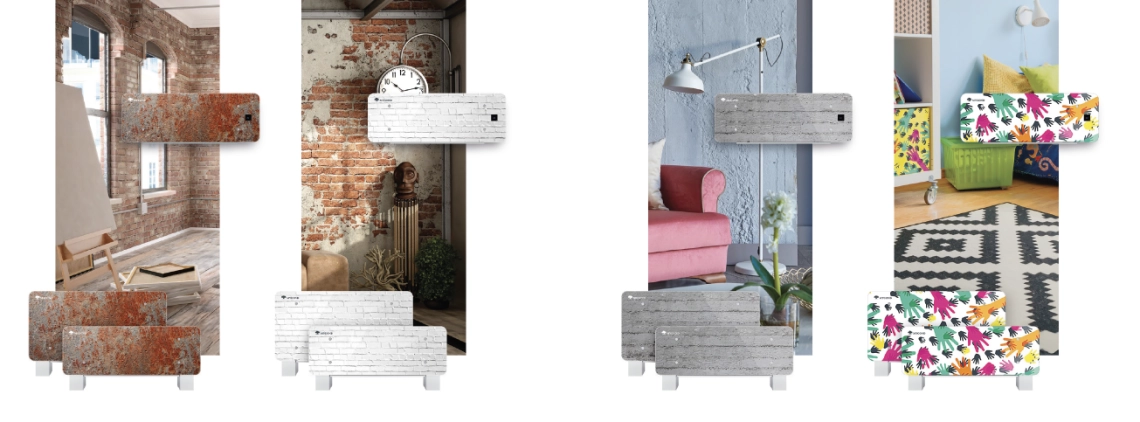

  • Moderns dizains: eleganti apdrukāti stikla paneļi lieliski iederas jebkurā interjerā, piešķirot tam stilu un mūsdienīgumu.
  • Jūs varat izvēlēties savu attēlu vai dizainu uz paneļa, ko mēs pielāgosim jūsu interjeram.

Mūsdienīgs stāvveida ventilatora spirāles ventilators no MyCond Silver Glass sērijas.

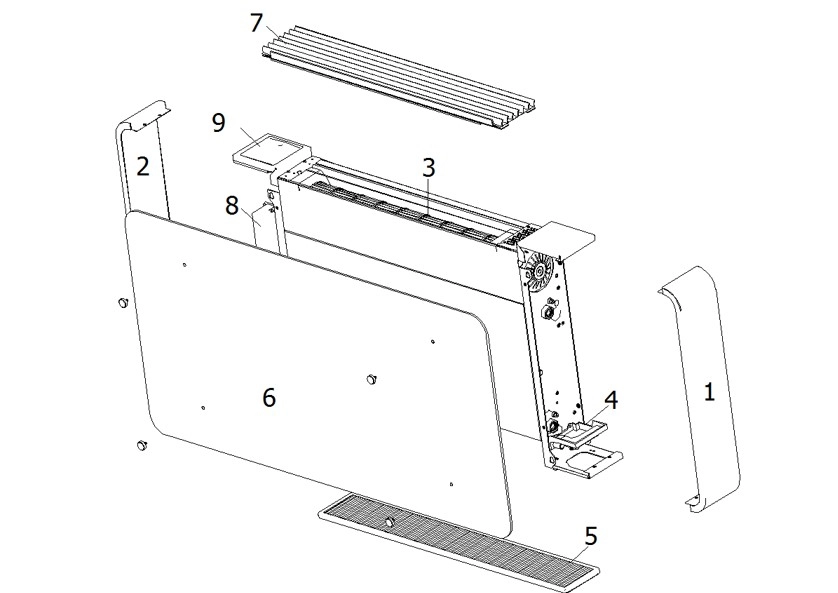

Galvenās sastāvdaļas

Ārējās daļas

  1. Kreisās puses panelis
  2. Labās puses panelis
  3. Fandeck
  4. Palīgdrenāža
  5. Filtrs
  6. Priekšējais panelis
  7. Alumīnija režģis
  8. Elektriskā kārba
  9. Vadības panelis (pēc izvēles)

MyCond Silver Glass Stilīgs, īpaši plāns grīdas ventilatora spole.

MyCond Silver Glass Īpaši plāns ventilatora spole ar modernām funkcijām.

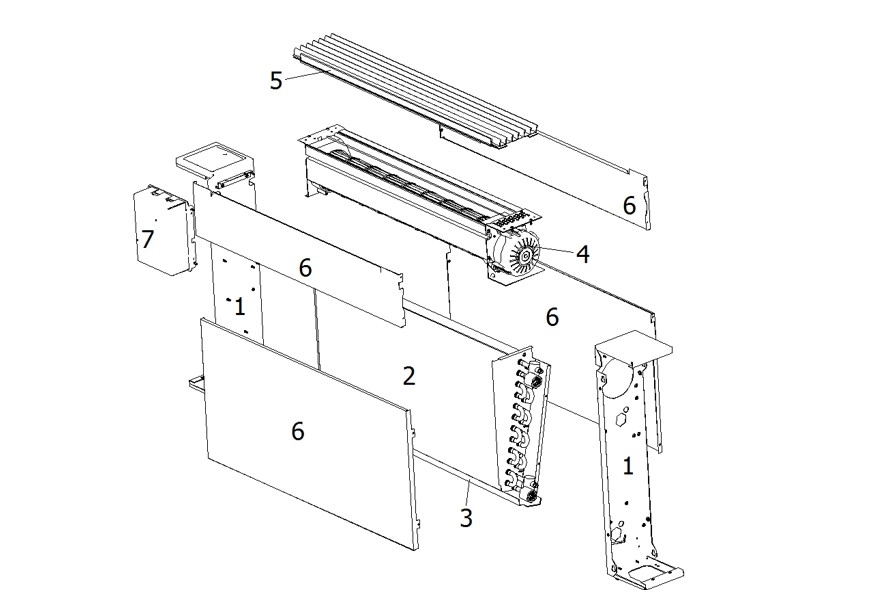

Iekšējās daļas

Vertikālās vienības

  1. Iekšējais sānu panelis
  2. Galvenais siltummainis
  3. Kondensāta paplate
  4. Fandecks
  5. Alumīnija režģis
  6. Iekšējais priekšējais un aizmugurējais panelis
  7. Elektriskā kārba

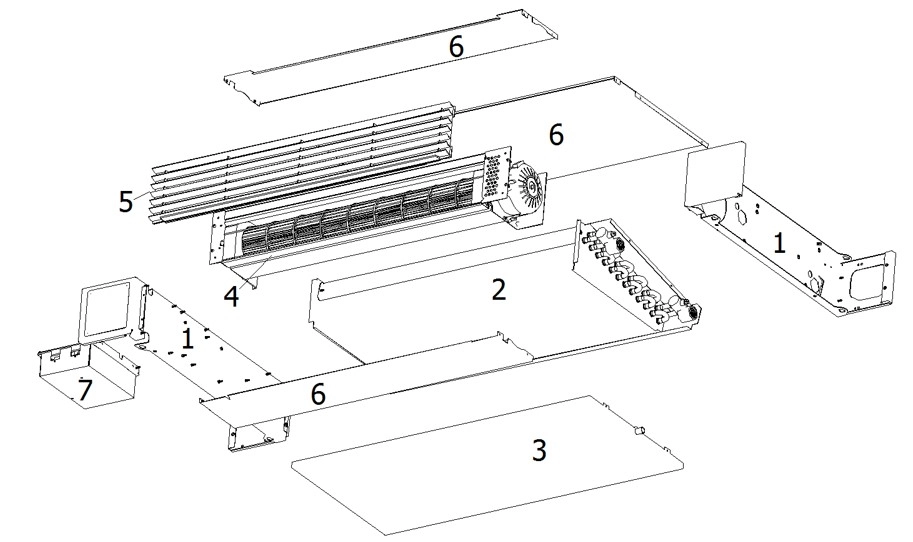

Iekšējās daļas

Horizontālais bloks

  1. Iekšējais sānu panelis
  2. Galvenais siltummainis
  3. Kondensāta paplate
  4. Fandecks
  5. Alumīnija režģis
  6. Iekšējais priekšējais un aizmugurējais panelis
  7. Elektriskā kārba

MyCond Silver Glass sērijas grīdas ventilatora spoles iekšējās sastāvdaļas.

Tehniskie dati

2 cauruļu sistēma

specifikācijas Vienības Ātrums MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 MC-SG-800T2
Gaisa plūsmas ātrums Supermax 250 390 510 620
Maksimālais (*) 180 315 450 540
m3/h Med (*) 120 230 350 450
Min (*) 80 155 240 310
Statiskā 10 18 25 32
Kopējā dzesēšanas jauda Supermax 1.19 2.12 2.90 3.73
Maksimālais 0.88 1.81 2.70 3.38
kW Med 0.79 1.45 2.20 2.75
Min 0.45 0.98 1.70 2.13
Sensitīvā jauda Supermax 0.87 1.56 2.16 2.97
Max 0.69 1.35 2.00 2.70
kW Med 0.60 1.10 1.68 2.30
Min 0.30 0.70 1.25 1.70
Apkures jauda Supermax 1.55 2.71 3.71 4.71
Max 1.10 2.40 3.20 4.23
kW Med 0.90 1.50 2.40 3.40
Min 0.61 1.16 1.75 2.41
V/H/Ph 230 V - 50 Hz - 1Ph
Motora ieeja Supermax 20 22 24 27
Maksimālais 12 13 14 17
W Med 5 6 7 10
Min 3 4 5 8
Ūdens plūsmas ātrums Supermax 204 364 498 639
Max 151 311 463 580
l/h Med 136 249 377 472
Min 77 168 292 365
Spiediena kritums Supermax 15.1 10.2 20.9 19.9
Max 13.1 8.2 19.0 18.7
kPa Med 7.2 6.0 16.5 13.2
Min 4.1 4.1 13.0 10.0
Spoles savienojums 1/2" GF 1/2" GF 1/2" GF 1/2" GF
Ūdens saturs L 0,33 0,59 0,85 1,11
Skaņas jauda Supermax 55.0 56.0 57.1 58.3
Max 51.3 52.2 52.4 53.3
dB(A) Med 44.6 45.5 46.6 48.6
Min 37.5 38.6 40.5 38.7
Skaņas prese Supermax 38.0 39.0 40.1 41.3
Max 34.3 35.2 35.4 36.3
dB(A) Med 27.6 28.5 29.6 31.6
Min 20.5 21.6 23.5 21.7


DZESĒŠANAS REŽĪMS
Telpa: 27° C - 47% R.H. Ūdens temperatūra (ievads/izvads): 7/12°C
SILDĪŠANAS REŽĪMS
Telpa: 20° C. Ūdens temperatūra: 50.
(*) Deklarētās vērtības attiecas uz standarta iestatījumiem pie 1500, 900 un 600 RPM. Vienmēr ir iespējams mainīt gaisa plūsmu, mainot dip slēdža iestatījumu PCB.

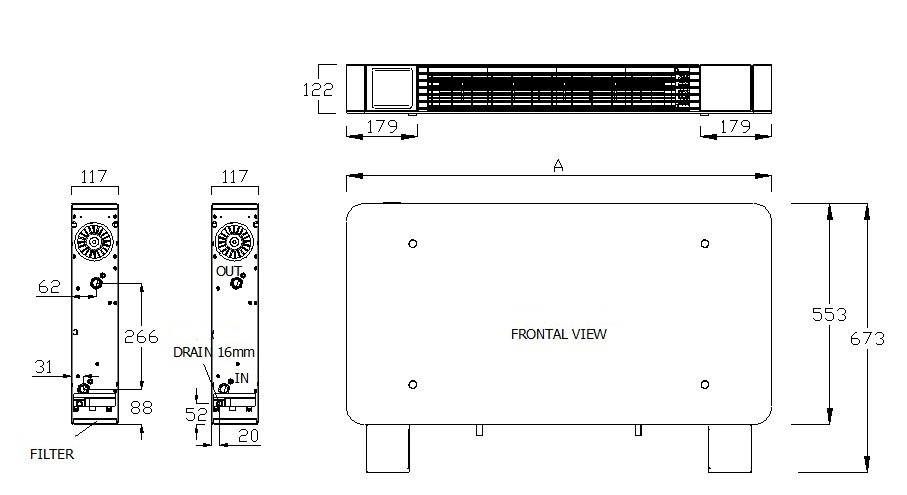

Izmēri

vertikāla montāža


Elegants stāvveida ventilatora spole no MyCond Silver Glass sērijas.

specifikācijas Vienības MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 mC-SG-800T2
A mm 681 873 1065 1257
Neto svars kg 14 18 21 25
Bruto svars kg 18 21 25 29

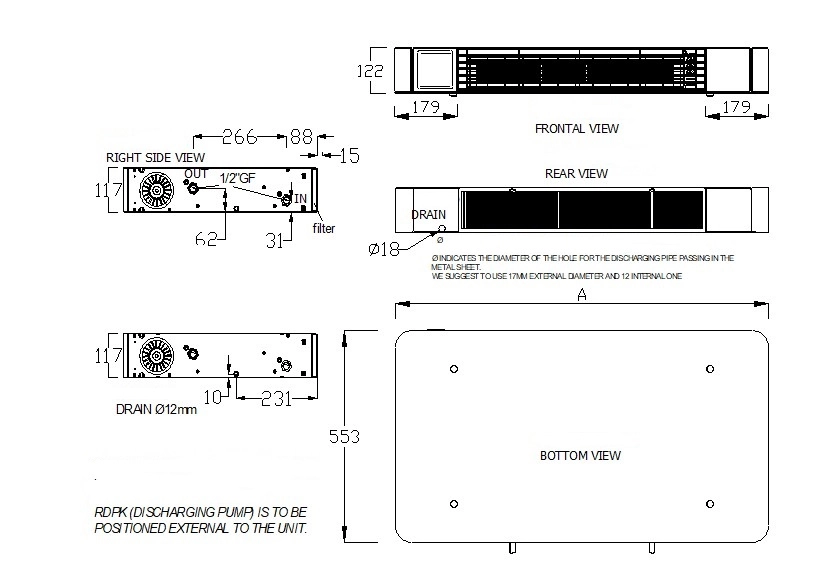

Izmēri

Horizontāla montāža


MyCond Silver Glass sērijas grīdas ventilatora spoles ierīces izmēri.

Specifikācijas Vienības MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 MC-SG-800T2
A mm 681 873 1065 1257
Neto svars kg 14 18 21 25
Bruto svars kg 18 21 25 29
