Enerģijas atgūšanas ventilācijas iekārtas MV***I-W sērija

MYCOND rekuperācijas ventilācijas iekārtas ir izstrādātas tā, lai nodrošinātu maksimālu komfortu telpā, kondicionējot ieplūdes gaisu ar siltumu un mitrumu, kas atgūts no izplūdes gaisa, tādējādi ievērojami samazinot telpas dzesēšanas vai apkures izmaksas
Gaisa plūsmas ātrums: 200 ... 3000 m3/h

Vēlaties iegādāties vai jums ir jautājumi?
Enerģijas atgūšanas ventilācijas iekārtas MV***I-W sērija

Svaiga gaisa padeve caur rekuperatoru siltuma atgūšanas režīmā vai tieši apvada režīmā.

Kopējā veiktspēja:

  • Svaigā gaisa padeve (200 līdz 3000m3/h)
  • Siltuma atgūšana: līdz 75 %
  • Mitruma atgūšana: līdz 65
  • Gaisa filtrēšana un attīrīšana
  • Klusa un uzticama darbība

Iekārtām ir standarta funkciju komplekts:

  • Ventilatora ātruma regulēšana
  • Četri integrēti temperatūras sensori
  • Siltummaiņa aizsardzība pret sasalšanu
  • Brīvā dzesēšanas sistēma
  • Viedā siltummaiņa atkausēšanas sistēma
  • Ārējā elektriskā gaisa sildītāja vadība
  • Nedēļas taimeris
  • Integrējamība ar ēkas vadības sistēmu

* Pieejams kā papildaprīkojums

Vasarā siltuma atgūšanas sistēma ietaupa elektroenerģiju gaisa kondicionēšanai, atgriežot daļu āra siltuma atpakaļ ārā.

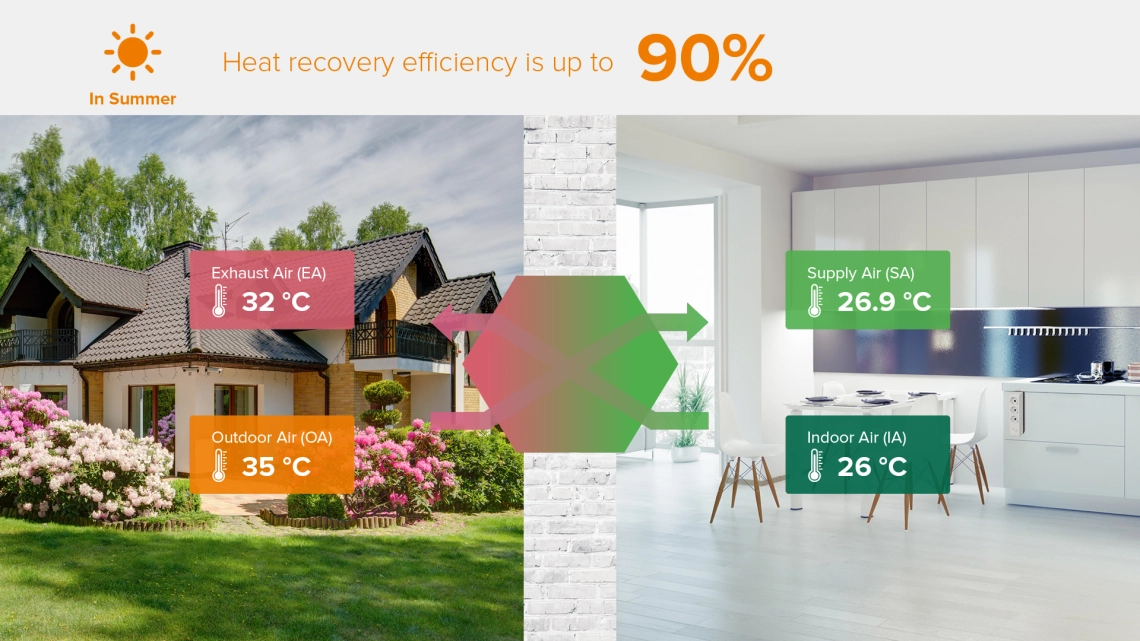

MyCond MV***I-W vasaras ventilācijas shēma ar siltuma atgūšanu

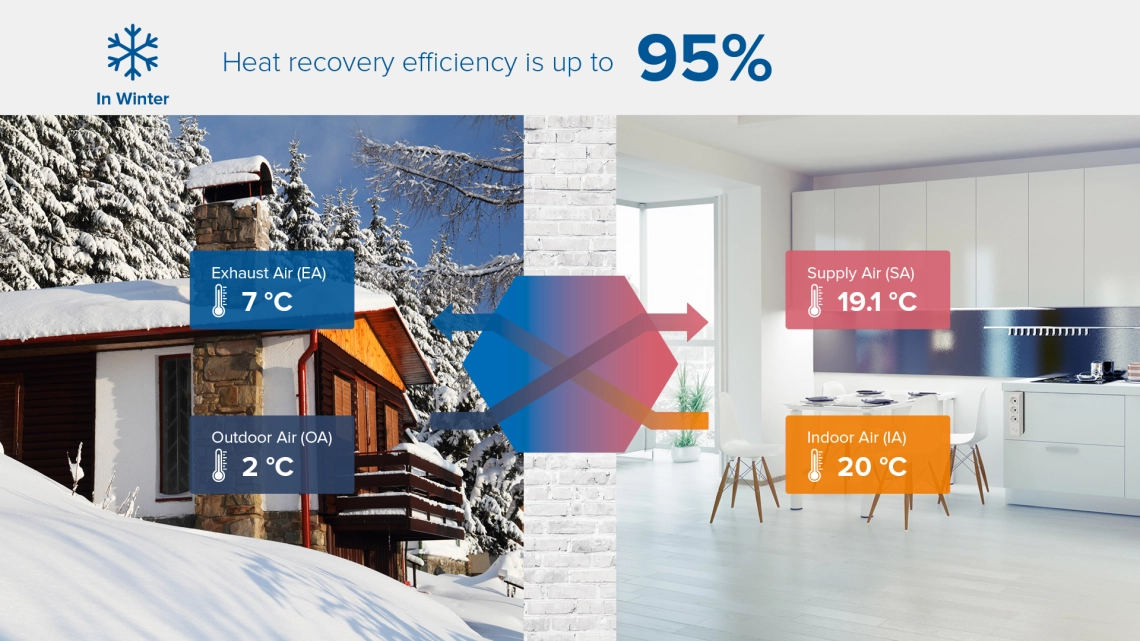

Ziemā daļa iekštelpu siltuma tiek atgriezta atpakaļ telpā, nodrošinot ievērojamu telpu un gaisa apkures ietaupījumu.

MyCond MV***I-W ziemas ventilācijas shēma ar siltuma atgūšanu

Dati ir sniegti atsauces nolūkos. Daudz kas ir atkarīgs no iekštelpu gaisa mitruma, āra mitruma, telpas siltumizolācijas, siltumizolācijas un gaisa vadu garuma utt.

Specifikācijas   Vienības MV1500I-W MV2000I-W MV2500I-W MV3000I-W
Gaisa plūsmas ātrums augsts m3/h 1500 2000 2500 3000
  vidēja m3/h 1500 2000 2500 3000
  zems m3/h 1000 1200 2000 2500
Ārējais spiediens

augsts

vidēja

Pa

Pa

163

135

176

132

200

170

210

180

  zems Pa 84 1110 140 150
Entilpijas efektivitāte,
dzesēšana

augsts

vidēja

%

%

66

66

62

62

61

61

60

60

  zems % 69 65 64 63
Entilpijas efektivitāte,
apkure

augsts

vidēja

%

%

70

70

71

71

70

70

69

69

  zems % 74 73 72 71
Siltuma nodošana
efektivitāte

augsts

vidēja

%

%

71

71

71

71

70

70

70

70

  zems % 74 74 73 73
Trokšņa līmenis

augsts

vidēja

dB(A)

dB(A)

51

49

53

51

55

52

57

54

  zems dB(A) 46 49 50 51
Spriegums   V 220-240 V / 1Ph / 50 Hz
Jaudas patēriņš   W 485/740/785 650/980/1020 940/1250/1300 1400/1870/1950
Darbības strāva   A 2.3/3.6/3.8 3.0/4.6/4.8 4.5/6.0/6.3 6.5/8.7/9.0
Ieejas jauda   W 485/740/785  650/980/1020  940/1250/1300  1400/1870/1950
Strāvas kabelis   mm2 3х1,5 3х2,5
Vadības trose   mm2 2×0.5
Kontrole, standarts     Jā (7 dienu pulkstenis)
Kontrole (BMS), Modbus
Ventilatora tips     AC ventilatora motors
Ventilatora ātrums (piegādes gaiss)     3 ātrumu ventilatora vadība
Ventilatora ātrums (izplūdes gaiss)     3 ātrumu ventilatora vadība
Apvedceļš     Jā (automātiski regulējama diapazonā)
Atkausēšana     Jā (automātiski regulējama diapazonā)
CO2 kontrole     Papildu sensors (ieslēgšanas/izslēgšanas kontrole regulējamā diapazonā)
Kļūdas trauksmes izvades kontakti
Ugunsgrēka izraisīta apstāšanās
Svars   kg 110 112 130 142
Izmēri augsts mm 1250 1250 1524 1624
  vidēja mm 1200 1200 1400 1500
  zems mm 520 520 580 650
Savienojuma kanāla diametrs   mm 380х230-400х320 350х273-500х350 398х285-500х350

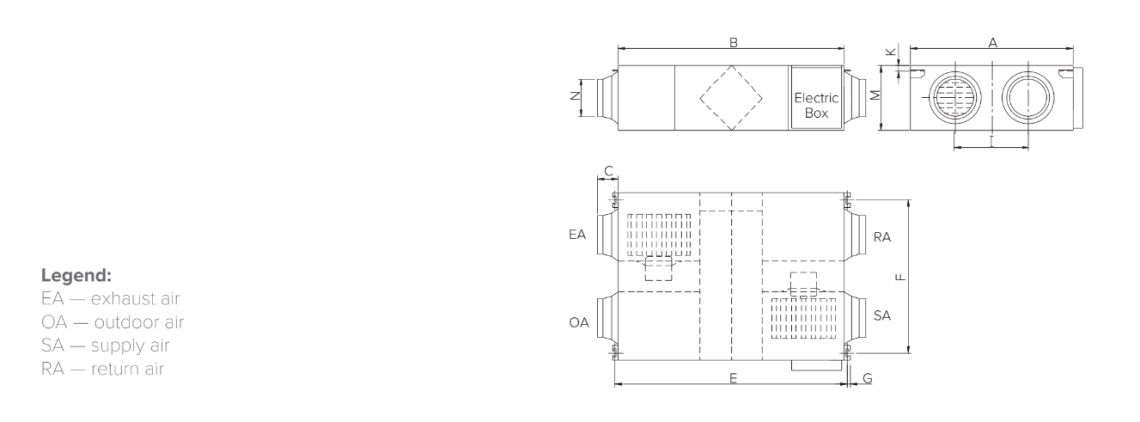

Izmēri

Ventilācijas iekārtas MV200I-W - MV600I-W

Modelis A B C E F G I K M N EA RA QA SA
MV200I-W 580 666 100 725 510 19 290 20 264 Ø144 150 150 150 150
MV400I-W 804 744 100 675 862 19 480 111 270 Ø144 150 150 150 150
MV600I-W 904 824 107 754 960 19 500 111 270 Ø194 200 200 200 200

Visi mērījumi ir milimetros.


MyCond MV***I-W Kopējie izmēri - 1

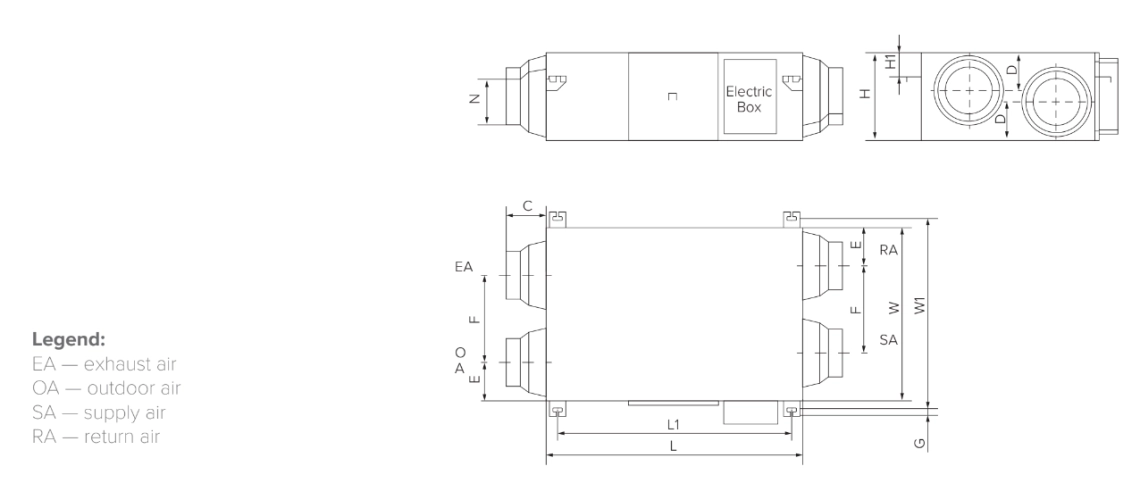

Izmēri

Ventilācijas iekārtas MV900I-W - MV1100I-W

Modelis L L1 W W1 H H1 N C D E F G EA RA QA SA
MV900I-W 1126 1056 834 891 388 169 Ø242 86 157 152 436 21 250 250 250 250
MV1100I-W 1129 1060 1216 1273 388 171 Ø242 86 147 152 621 21 250 250 250 205

Visi mērījumi ir milimetros.


MyCond MV***I-W Kopējie izmēri - 2

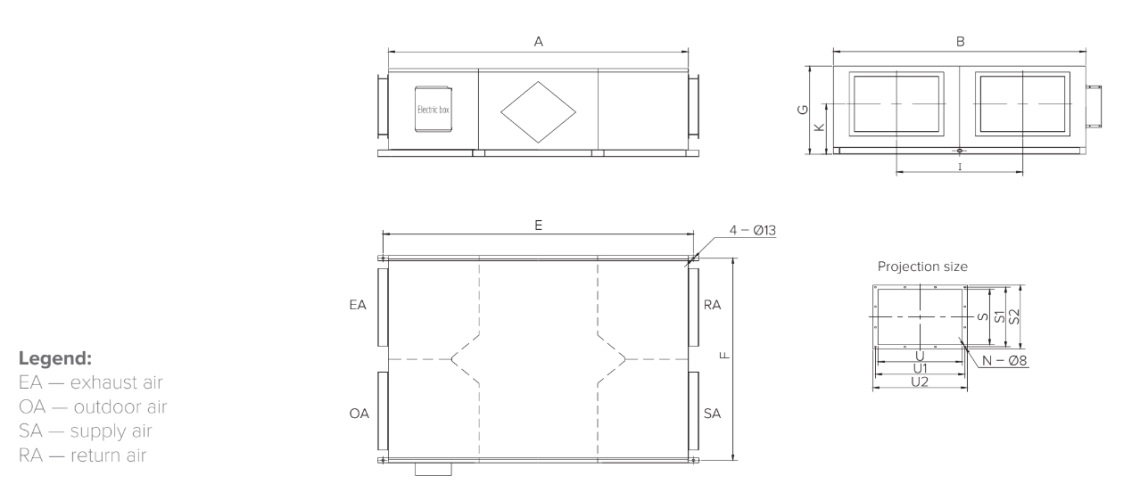

Izmēri

Ventilācijas iekārtas MV1500I-W - MV3000I-W

Modelis A B E F G I J K V V1 V2 W W1 W2 S S1 S2 U U1 U2 M N
MV1500I-W 1250 1200 1300 1170 520 600 338.5 300 230 255 280 308 333 358 320 345 370 400 425 450 10 12
MV2000I-W 1250 1200 1300 1170 520 600 338.5 300 230 255 280 308 333 358 320 345 370 400 425 450 10 12
MV2500I-W 1524 1400 1574 1370 580 700 334 335 273 298 323 350 375 400 350 375 400 500 525 550 10 12
MV3000I-W 1624 1500 1674 1470 650 750 400 405 285 310 335 373 398 423 350 375 400 500 525 550 10 12

Visi mērījumi ir milimetros.


MyCond MV***I-W Kopējie izmēri - 3

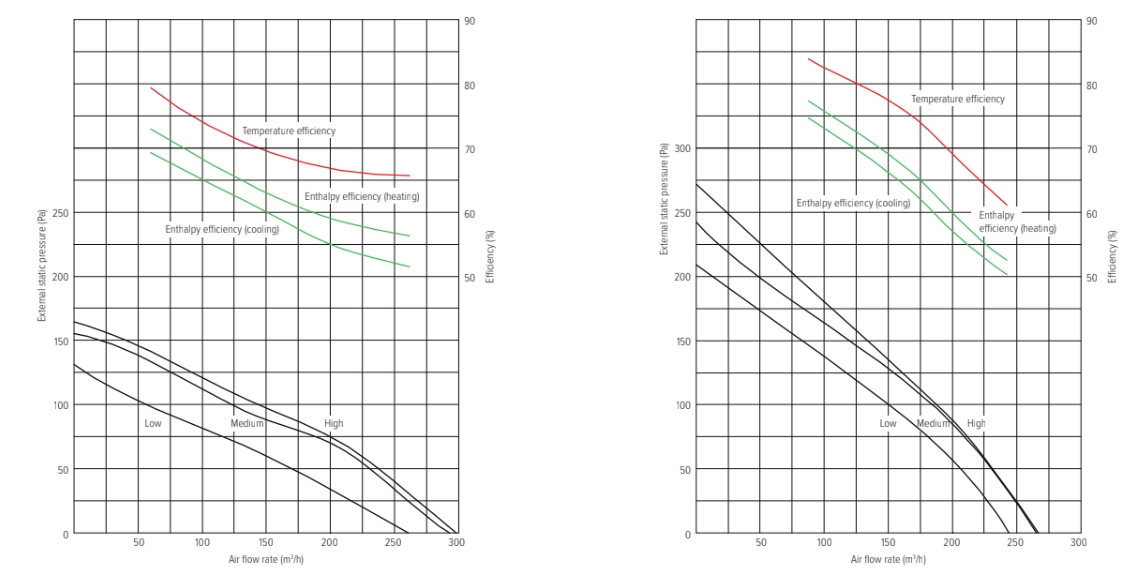

Veiktspējas parametri

Ventilācijas iekārtas MV200I-W / Ventilācijas iekārtas MV400I-W


MyCond MV***I-W Spiediena un gaisa plūsmas diagrammas - 1

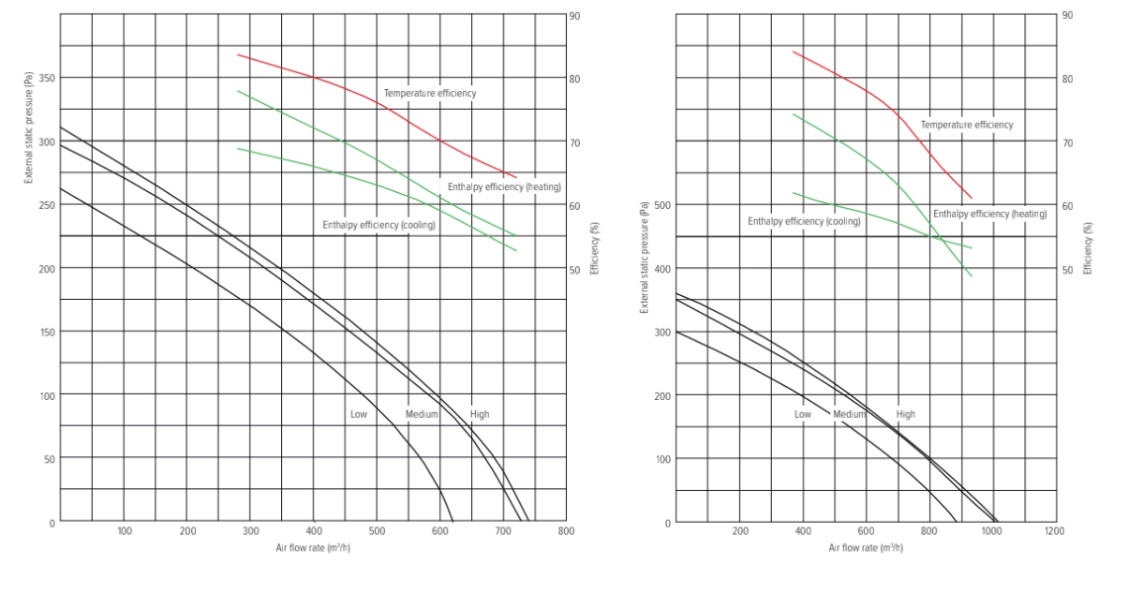

Veiktspējas parametri

Ventilācijas iekārtas MV600I-W / Ventilācijas iekārtas MV900I-W


MyCond MV***I-W Spiediena un gaisa plūsmas grafiki - 2

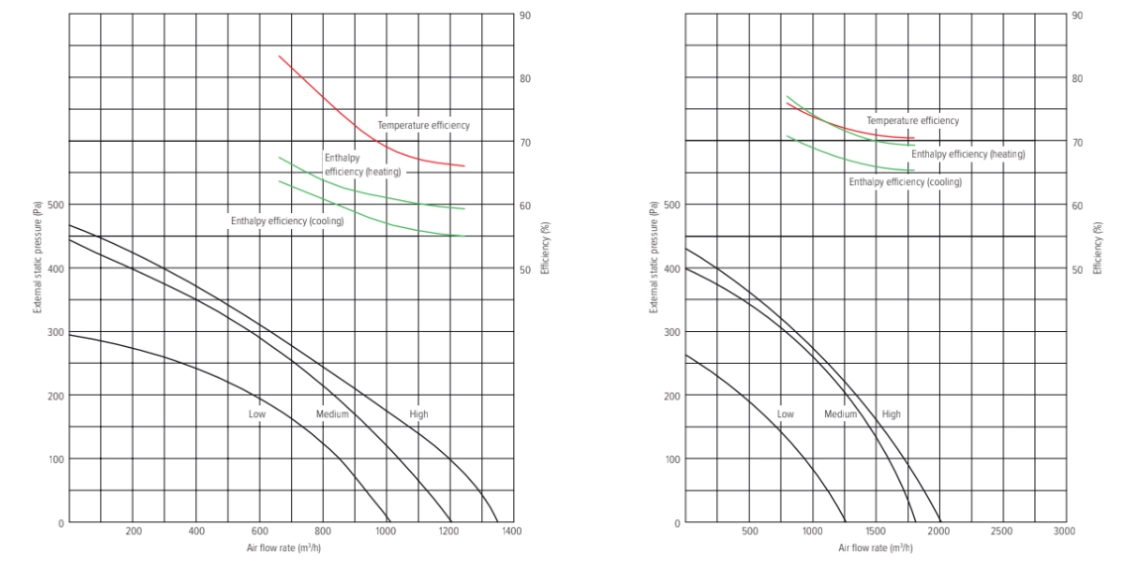

Veiktspējas parametri

Ventilācijas iekārtas MV1100I-W / Ventilācijas iekārtas MV1500I-W


MyCond MV***I-W Spiediena un gaisa plūsmas grafiki - 3

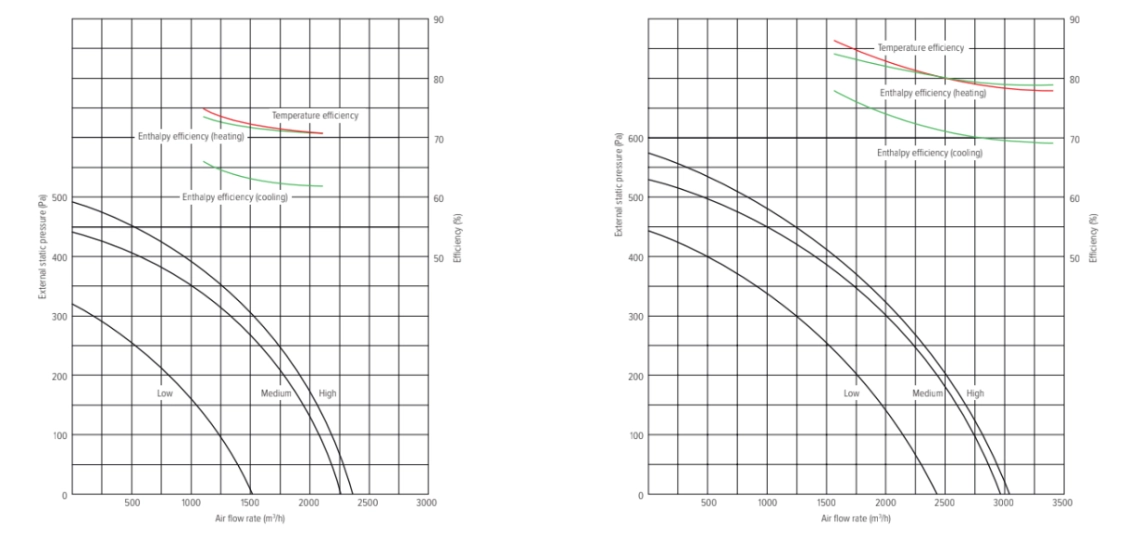

Darbības parametri

Ventilācijas iekārtas MV2000I-W / Ventilācijas iekārtas MV2500I-W

MyCond MV***I-W Spiediena un gaisa plūsmas grafiki - 4

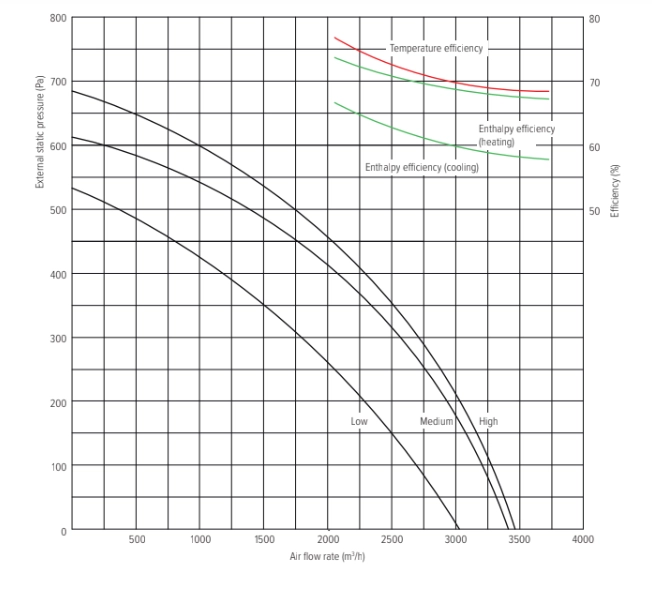

Darbības parametri

Ventilācijas iekārtas MV3000I-W

MyCond MV***I-W Spiediena un gaisa plūsmas diagrammas - 5
