Enerģijas atgūšanas ventilācijas iekārtas MVS***-DW sērija

Enerģiju taupošā ventilācijas iekārta ir ir paredzēts filtrētas un apsildāmas ventilācijas padevei svaigu gaisu telpā

Gaisa plūsmas ātrums: 300 ... 2600 m3/h

Enerģijas atgūšanas ventilācijas iekārtas MVS***-DW sērija

Mycond MVS***-DW rekuperācijas ventilatori ir veidoti ar augstākas efektivitātes bezsuku līdzstrāvas motoriem, enerģijas patēriņš ir samazināts līdz pat 70 %, kas ļauj ievērojami ietaupīt enerģiju.

Mycond MVS***-DW

energy recovery ventilator

Efektīva ventilācija

Iekārta piegādā svaigu gaisu telpā,
, vienlaikus izvadot ārā novadīto iekštelpu gaisu,
, lai jūs varētu baudīt dabiskas vides komfortu.

Ļoti efektīva enerģijas atgūšana

Ventilācijas laikā iebūvētais augstas efektivitātes
siltummainis atgūst vairāk nekā 70 % enerģijas no
izplūdes gaisa, izmantojot to ieplūstošā svaiga gaisa sasildīšanai.

Perfekti kluss dizains

Ierīcei ir stilīgs izskats ar glīti noformētu
korpusu. Jebkurš darbības troksnis ir perfekti apslāpēts, pateicoties
mikroperforētajai bezskaņas struktūrai ar
lieliskām aerodinamiskajām īpašībām.

Gaisa filtrēšana un attīrīšana

Labi izstrādāti gaisa filtri ierīces iekšpusē efektīvi
noņem visus piesārņotājus no ieplūdes gaisa
, lai nodrošinātu svaigu un tīru gaisu.

Apvedceļu funkcija

Applūdes funkcija piemērotos klimatiskajos apstākļos nodrošina dabisko ventilāciju
, kas
var paildzināt siltummaiņa kalpošanas laiku
. Tāpat šis režīms ļauj izmantot brīvās dzesēšanas režīmu pavasarī/rudenī un siltummaiņa atkausēšanu
ziemā.

Gaisa plūsmu veicinoša konstrukcija un vienkārša apkope

Siltummainis ir savienots ar profilētu sliedi un noslēgts ar speciālu mīkstu un blīvu blīvējumu. Tādējādi tas ir noņemams ar rokām un viegli kopjams, vienlaikus pilnībā nodalot svaiga un izplūdes gaisa plūsmas, lai izvairītos no savstarpēja piesārņojuma.

Kopējā veiktspēja:

BLDC ventilatoru motori
Svaigā gaisa padeve (600 līdz 2600^m3/h)
Siltuma atgūšana: līdz 75
Mitruma atgūšana: līdz 65 %
Gaisa filtrēšana un attīrīšana
Klusa un uzticama darbība

Iekārtām ir standarta funkciju komplekts:

Ventilatora ātruma regulēšana (10 ātrumi)
Četri integrēti temperatūras sensori
Rekuperatora aizsardzība pret sasalšanu
Brīvā dzesēšanas sistēma
Inteliģenta rekuperatora atkausēšanas sistēma
Ārējā elektriskā gaisa sildītāja vadība
Nedēļas taimeris
Integrējamība ar ēkas vadības sistēmu

Funkcijas:

Gaisa plūsma no 200 līdz 2000^m3/h
Enerģijas atgūšana
Šķērsplūsmas siltummainis
Klusa darbība, līdzstrāvas motori
Jauni filtri ar alumīnija apvalku
Viegla griestu uzstādīšana
Apvedceļu funkcija
Augsta ESP konstrukcija

* Pieejams kā papildaprīkojums

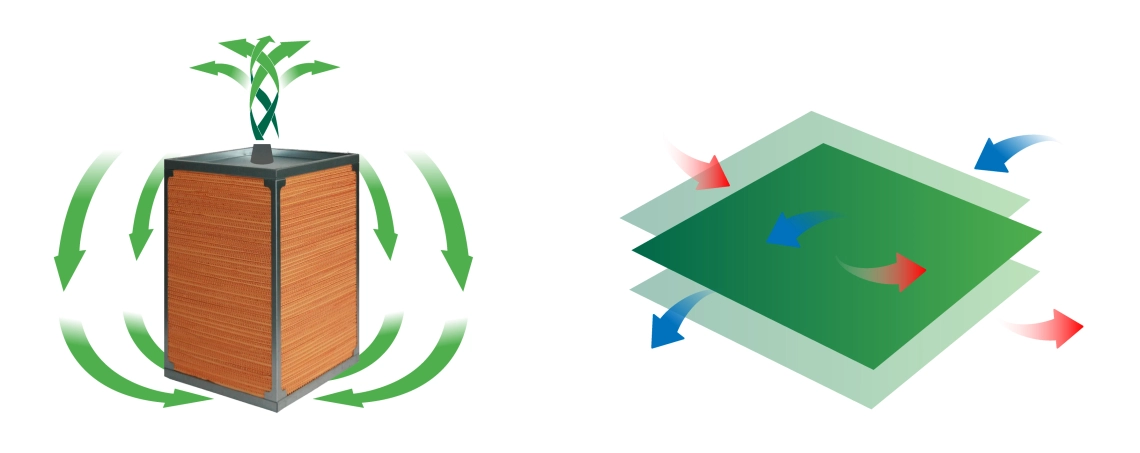

Augstāka efektivitāte ar 3. paaudzes entalpijas siltummaini

Trešās paaudzes entalpijas siltummainis ir izgatavots no jaunākās nanošķiedras struktūras, kas nodrošina augstāku efektivitāti. Siltummaiņas materiāli ir izturīgi pret pelējumu un ugunsdroši. Šajā RV ir iebūvēts šķērsplūsmas entalpijas siltummainis, siltuma atgūšanas efektivitāte ziemā sasniedz 82 %, mitruma apmaiņas pielaide starp svaigo un izplūdes gaisu nodrošina komfortablu iekštelpu temperatūru un mitrumu.

The 3rd generation enthalpy exchanger

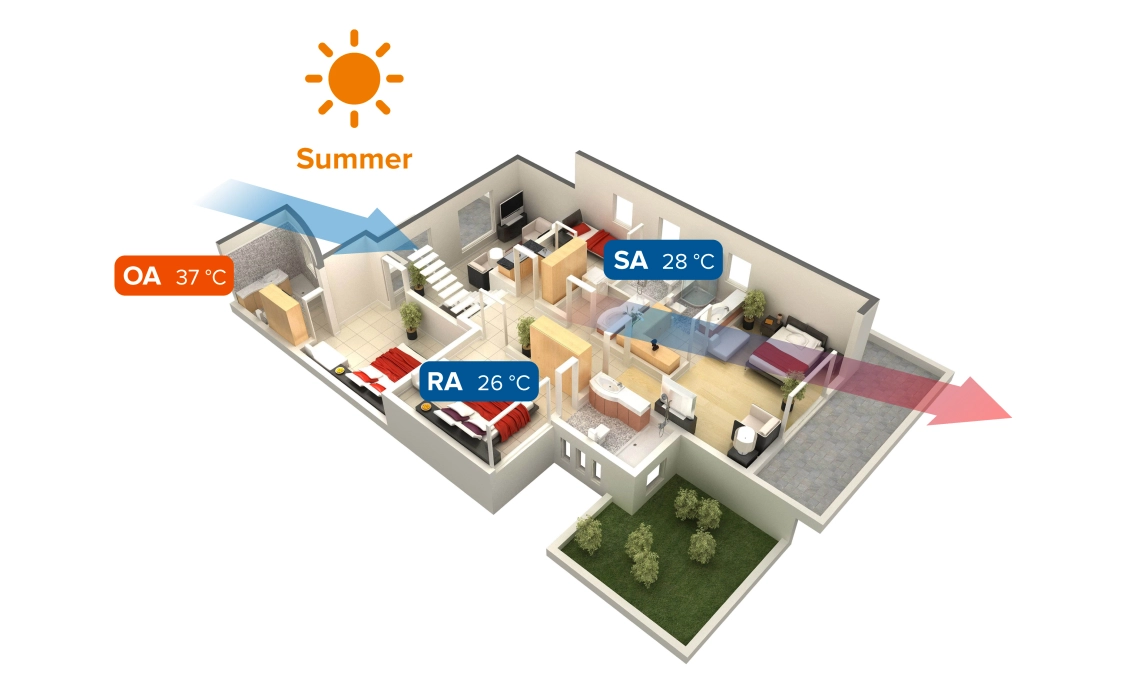

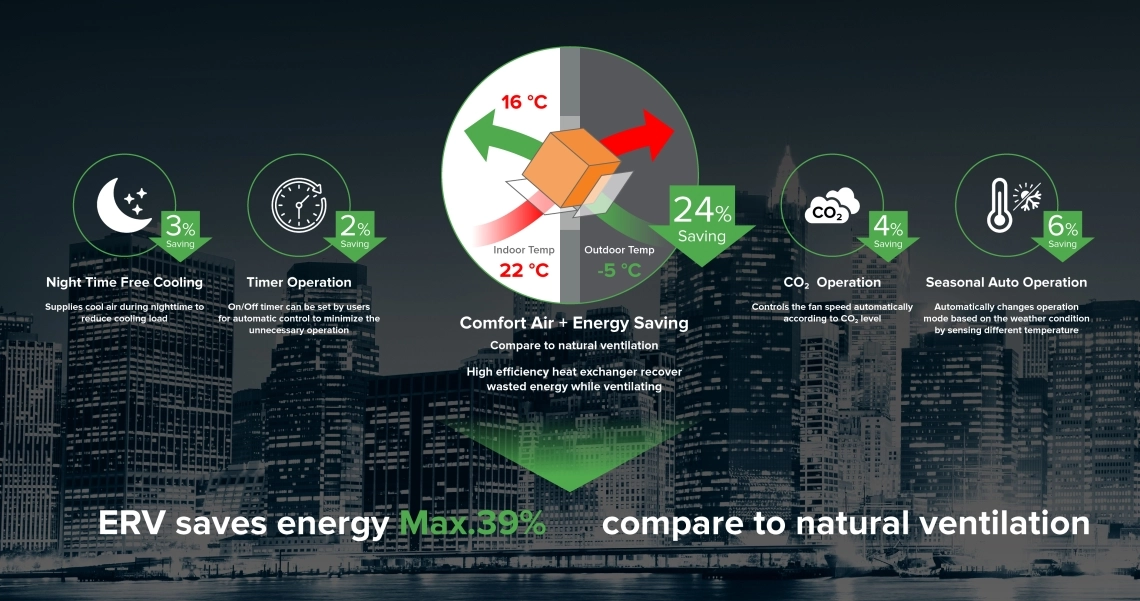

Vasarā siltuma atgūšanas sistēma ietaupa elektroenerģiju gaisa kondicionēšanai, jo daļu ārējā siltuma atdod atpakaļ ārā.

In summer

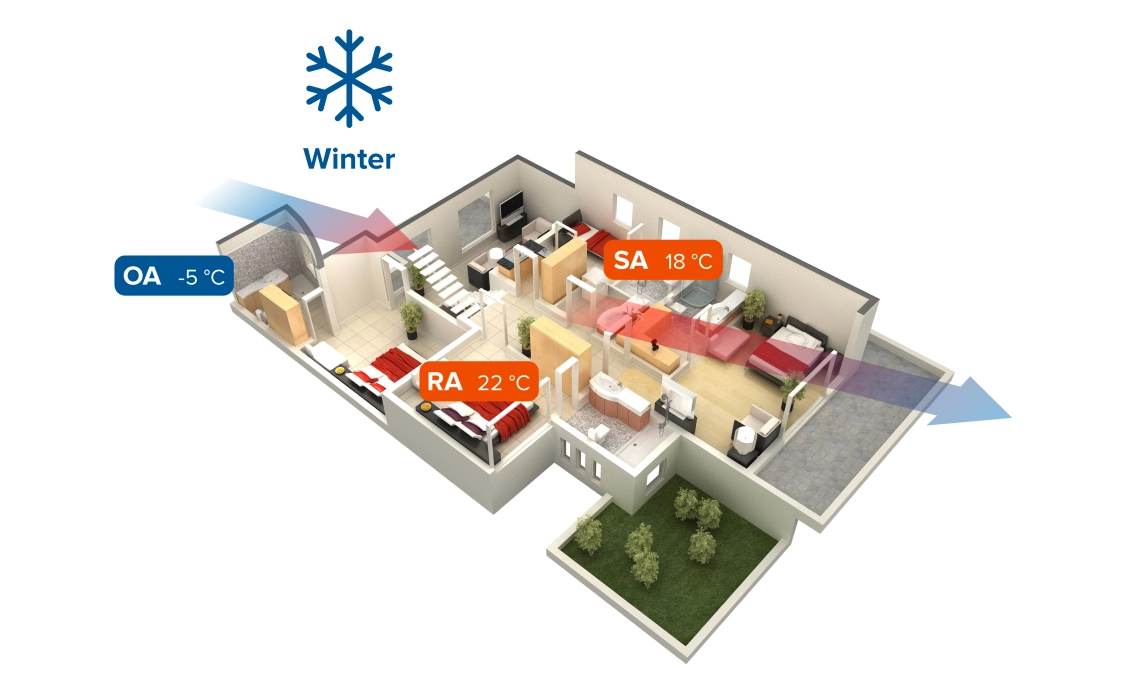

Ziemā daļa iekštelpu siltuma tiek atgriezta atpakaļ telpā, nodrošinot ievērojamu telpu un gaisa apkures ietaupījumu.

In winter

Dati ir sniegti atsauces nolūkos. Daudz kas ir atkarīgs no iekštelpu gaisa mitruma, āra mitruma, telpas siltumizolācijas, siltumizolācijas un gaisa vadu garuma utt.

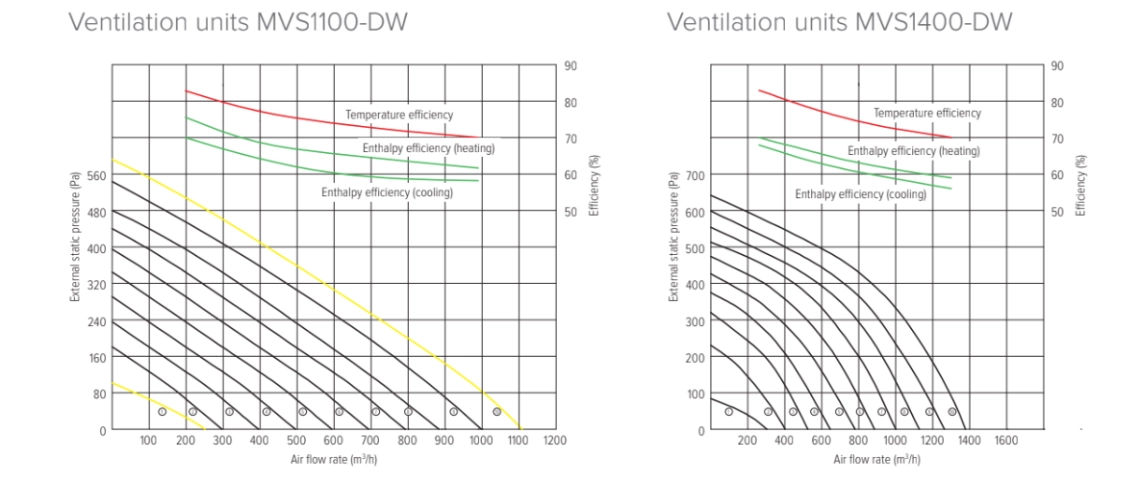

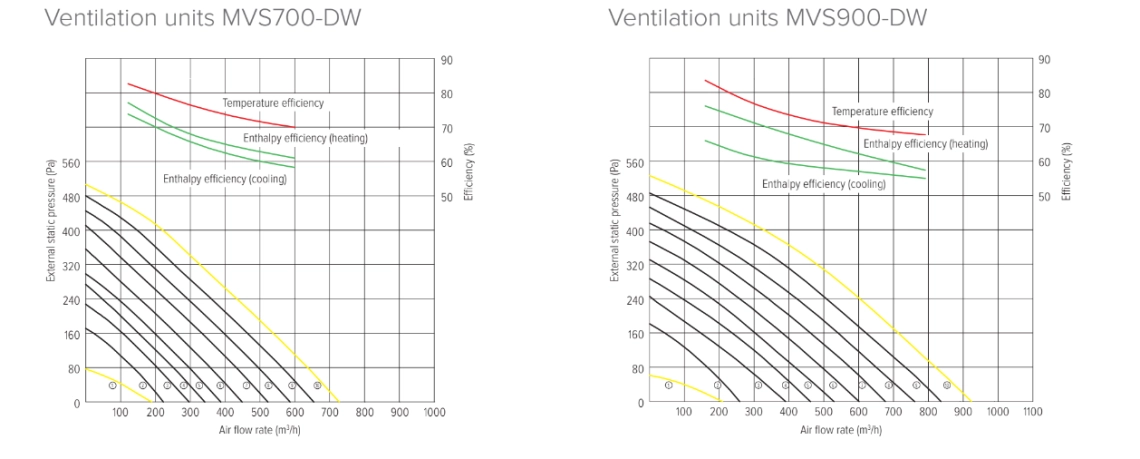

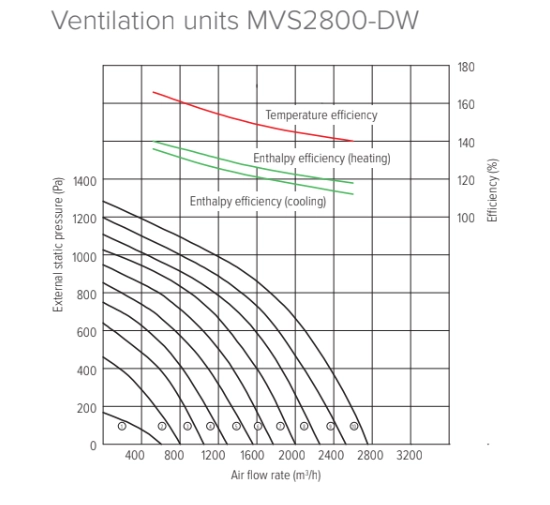

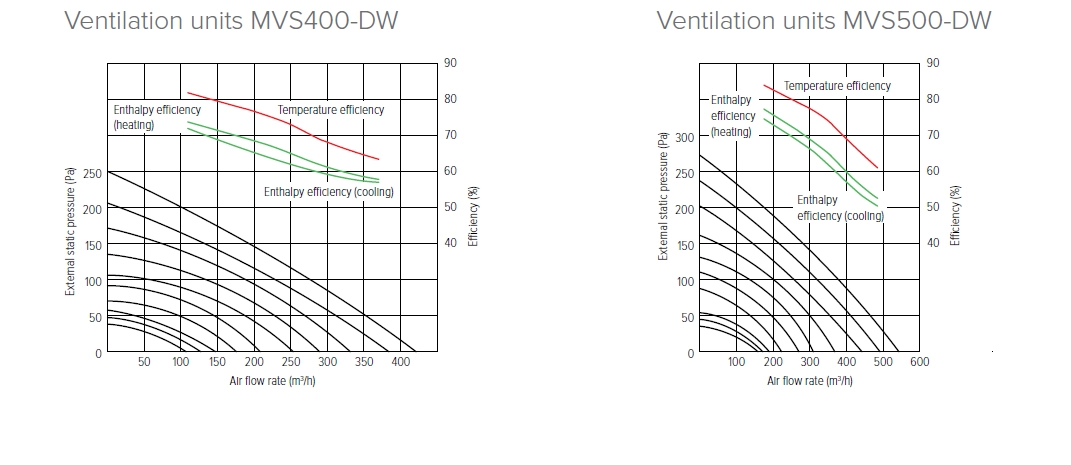

Specifikācijas	Vienības	MVS400-DW	MVS500-DW	MVS700-DW	MVS900-DW	MVS1100-DW	MVS1400-DW	MVS1600-DW	MVS2200-DW	MVS2800-DW
Gaisa plūsmas ātrums	^m3/h	300	400	600	800	1000	1300	1500	2000	2600
Ārējais spiediens	Pa	85	88	97	100	86	90	72	77	81
Entilpijas efektivitāte, dzesēšana	%	57-70	57-70	59-74	55-66	58-70	56-68	63-71	60-68	56-68
Entilpijas efektivitāte, apkure	%	61-72	60-74	61-78	57-76	62-75	59-70	65-73	62-72	59-70
Siltuma pārneses efektivitāte	%	68-82	69-83	70-83	68-83	70-83	70-83	76-80	76-82	70-83
Trokšņa līmenis	dB(A)	34.5	37.5	39	41	42	43	50	51.5	53
Spriegums		220-240 V / 1 fāze / 50 Hz
Ieejas jauda	W	80	116	162	290	327	424	700	724	848
Barošanas kabelis	^mm2	3×1.5	3×1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5
Vadības kabelis	^mm2	2×0.5	2×0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5

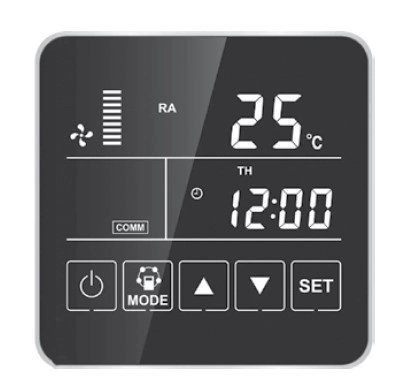

Kontrole, standarta		Jā (7 dienu pulkstenis)
Vadība (BMS), Modbus		Jā
Ventilatora tips		BLDC ventilatora motors
Ventilatora ātrums (pieplūdes gaiss)		10 ātrumu ventilatora vadība
Ventilatora ātrums (izplūdes gaiss)		10 ātrumu ventilatora vadība
Apvedceļš		Jā (automātiski regulējamā diapazonā)
Atkausēšana		Jā (automātiski regulējamā diapazonā)
^CO2 kontrole		Papildu sensors (ieslēgšanas/izslēgšanas kontrole regulējamā diapazonā)
Kļūdu trauksmes izejas kontakti		Jā	Jā	Jā	Jā	Jā	Jā	Jā	Jā	Jā
Ugunsdzēsības izslēgšana		Jā	Jā	Jā	Jā	Jā	Jā	Jā	Jā	Jā
Svars	kg	25	31	34	53	61	71	106	122	142
Izmēri: DxPxV	mm	744×599×270	744×599×270	867×902×280	1134×884×388	1134×1134×388	1193×1243×388	1134×884×776	1134×1134×776	1193×1243×776
Savienojuma kanāla diametrs	mm	150	150	200	250	250	250	650×280	650×280	650×280

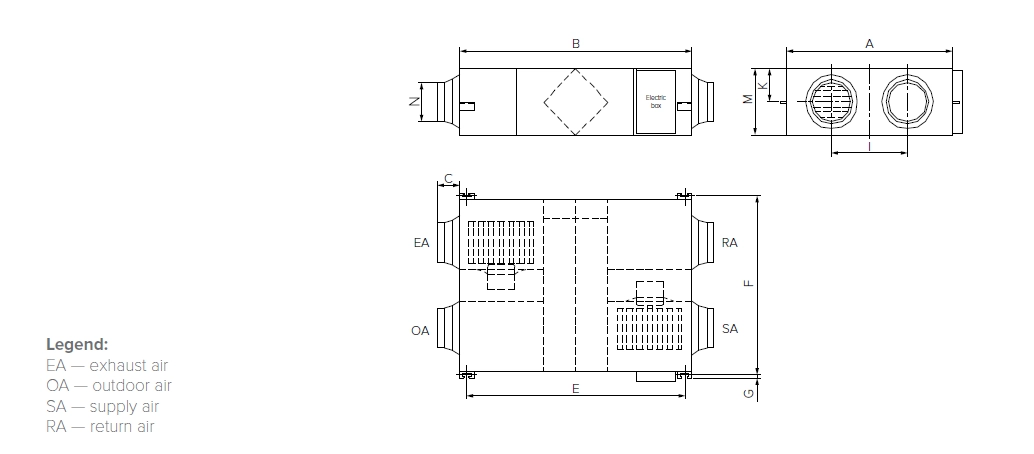

Izmēri

Ventilācijas iekārtas MVS400-DW - MVS500-DW

Model	A	B	C	E	F	G	I	K	M	N
MVS400-DW	599	744	100	675	657	19	315	111	270	Ø144
MVS500-DW	804	744	100	675	862	19	480	111	270	Ø144

MVS400-DW – MVS500-DW

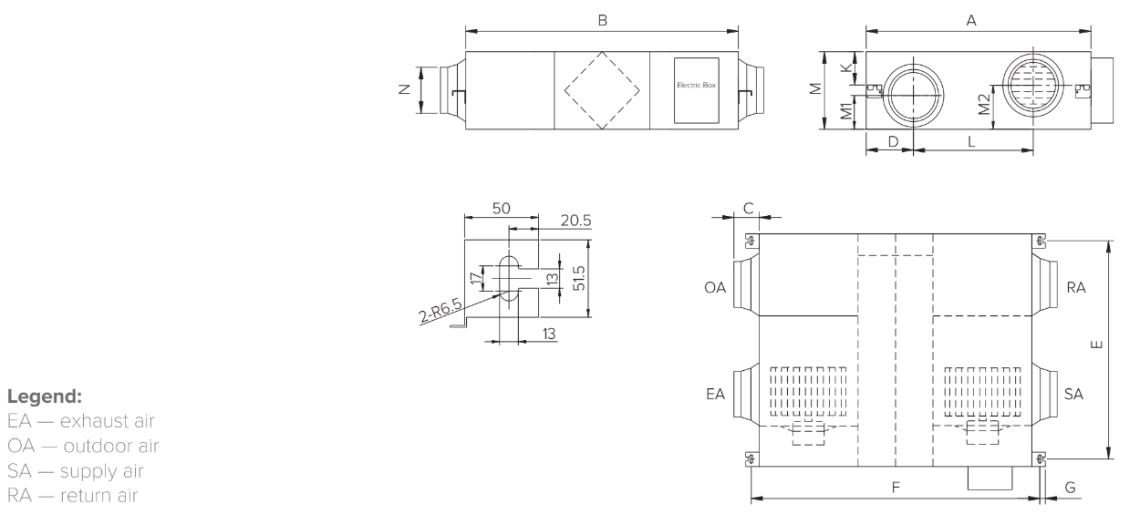

Izmēri

Ventilācijas iekārtas MVS700-DW - MVS1100-DW

Modelis	A	B	C	D	E	F	G	L	K	M	M1	N
MVS700-DW	902	867	107	197	833.5	922	20.5	451.5	115.5	280	139.5	Ø194
MVS900-DW	884	1134	85	202	818	1189	20.5	378	128	388	194	Ø242
MVS1100-DW	1134	1134	85	202	1068	1189	20.5	628	128	388	194	Ø242
