Gaisa dzesēšanas spirālveida dzesētājs YHE sērija MCU-500YHE

500 kW Mycond augsttemperatūras siltumsūknis, kas aprīkots ar Danfoss kompresoriem ar EVI tehnoloģiju un 3. paaudzes vadības sistēmu, uztur augstu temperatūru līdz pat -32°C. Efektīvi ražo karsto ūdeni līdz +60°C, ideāli piemērots lieliem objektiem, nodrošina uzticamu apkuri visa gada garumā
Dzesēšanas jauda: līdz 500 kW
Sildīšanas jauda: līdz 540 kW

Vai vēlaties iegādāties vai jums ir jautājumi?
Gaisa dzesēšanas spirālveida dzesētājs YHE sērija MCU-500YHE

Danfoss kompresors

  • Īpaši siltumsūkņiem
  • EVI tehnoloģija (izmanto dzesēšanai un apsildei)

Klusais ventilatora motors

  • Liels lāpstiņriteņa ventilators

Inteliģenta vadība

  • Jaunās paaudzes vadības panelis 3.0
  • Desmit gadu datu glabāšana

Ar 1 kontrolieri var apvienot līdz 8 vienībām.

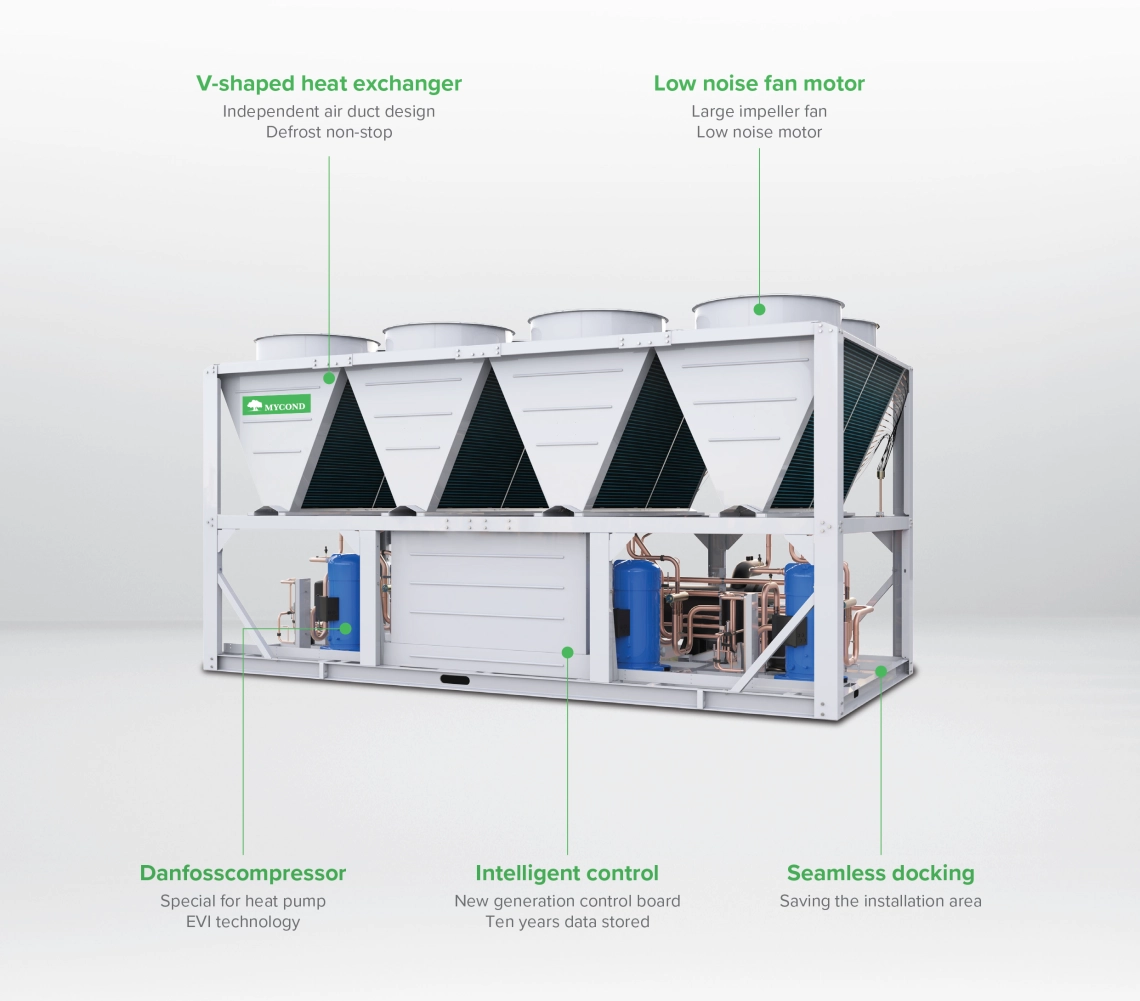

MyCond YHE MCU500YHE ar V veida siltummaini

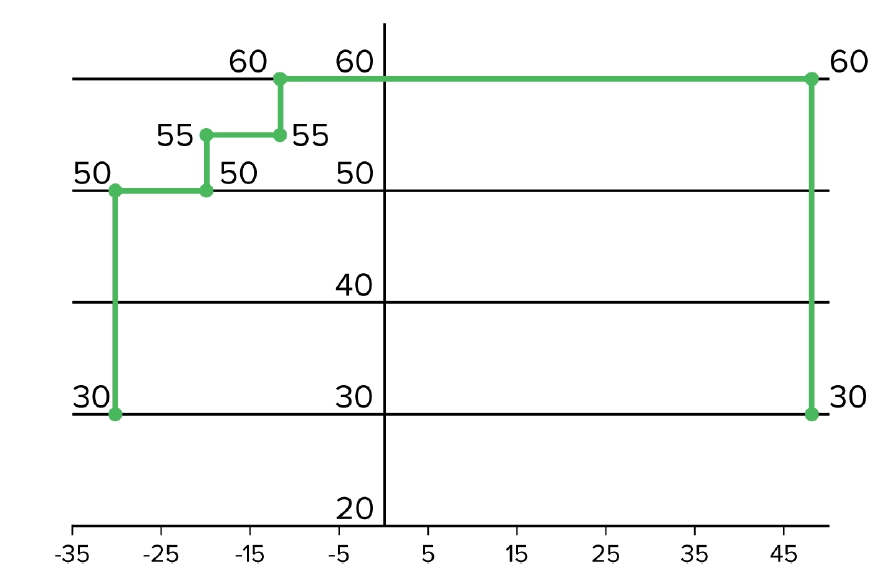

MyCond YHE MCU500YHE temperatūras režīma darbības grafiks

Darbības diapazons:

Pateicoties uzlabotajai tvaika iesmidzināšanai, kompresors var darboties ar augstāku augstspiediena līmeni. Izplūdes ūdens temperatūra paaugstinās par 5-10°C, sildot zemā temperatūrā: tas ļauj apmierināt grīdas apsildes sistēmu, ventilatoru spirāļu un jaunāko radiatoru vajadzības.

Dzesēšana:

  • Ūdens izplūdes temp. 5~20 °C
  • Apkārtējās vides temp. 5~48 °C

Apkure: 1:

  • Karstā ūdens izplūdes temp. 30~60 °C
  • Apkārtējā temperatūra -32~48 °C

Uzlabotā tvaiku iesmidzināšana (EVI)

Optimizācija:

  1. Tiek sasniegta optimāla veiktspēja.
  2. Palielinās superdzesēšanas pakāpe.
  3. Uzlabota augstspiediena darbība.
  4. Palielinās aukstumnesēja masas plūsmas ātrums caur kondensatoru.
  5. Temperatūra kompresora izejā samazinās.
  6. Palielinās gāzveida aukstumnesēja iesūkšanas tilpums.

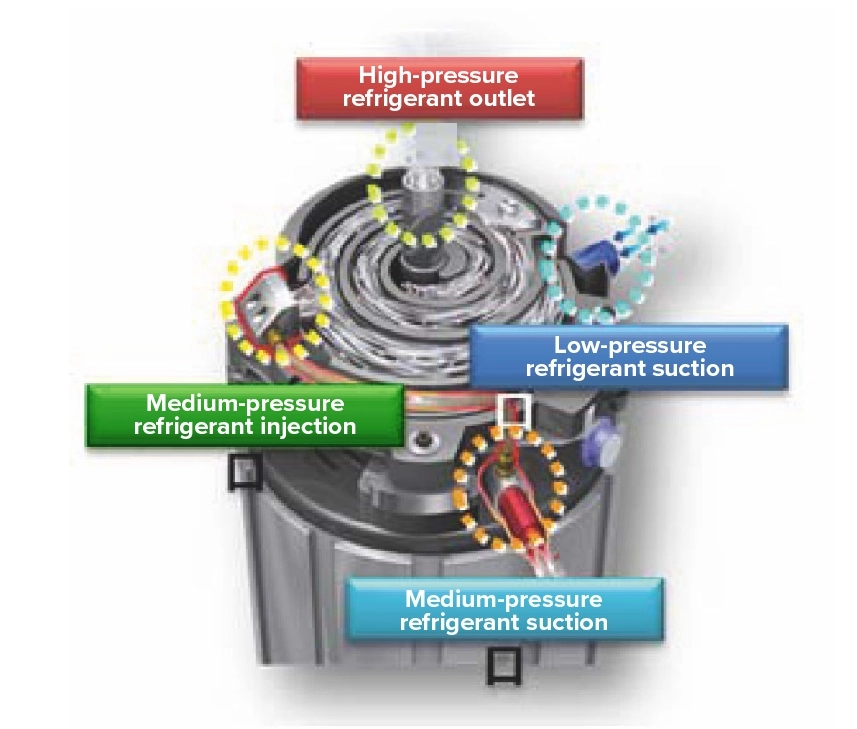

MyCond YHE MCU-500YHE kompresora darbības shēma

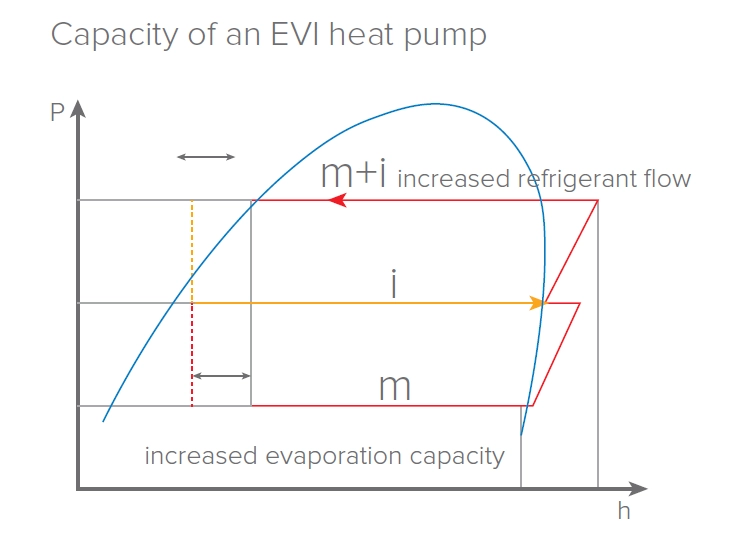

MyCond YHE MCU-500YHE Siltumsūkņa veiktspēja ar EVI

Spiediena-entalpijas diagramma, kurā aprakstīts uzlabotas tvaika iesmidzināšanas process. Aprīkots ar kompresoru ar uzlabotu tvaika iesmidzināšanu (EVI), tas nodrošina efektīvu sildīšanu pie ļoti zemas āra gaisa temperatūras. Šī tehnoloģija arī ievērojami uzlabo siltumsūkņa veiktspēju, jo sūknis saražo vairāk siltuma, patērējot mazāk enerģijas.

Dzesēšanas inovācijas

Dzesēšanas darbības laikā pie 45...55°C āra gaisa temperatūras auksts aukstuma aģents tvaika stāvoklī tiek iesmidzināts kompresorā, tādējādi samazinot izplūdes temperatūru un atvieglojot kompresora darba apstākļus. Izmantojot EVI tehnoloģiju, galvenā šķidrā aukstumaģenta plūsma ekonomaizeru kontūrā tiek papildus atdzesēta, kas palielina visa dzesētāja dzesēšanas efektivitāti līdz pat 20%.

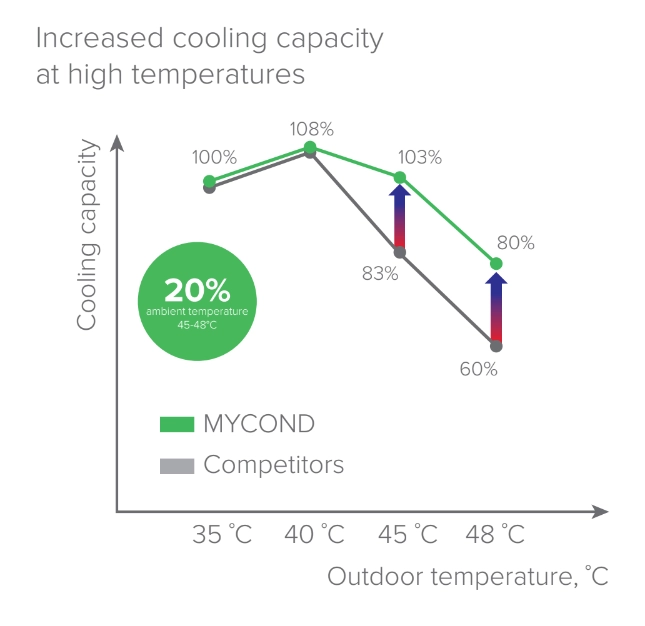

MyCond YHE MCU-500YHE inovācijas dzesēšanas jomā

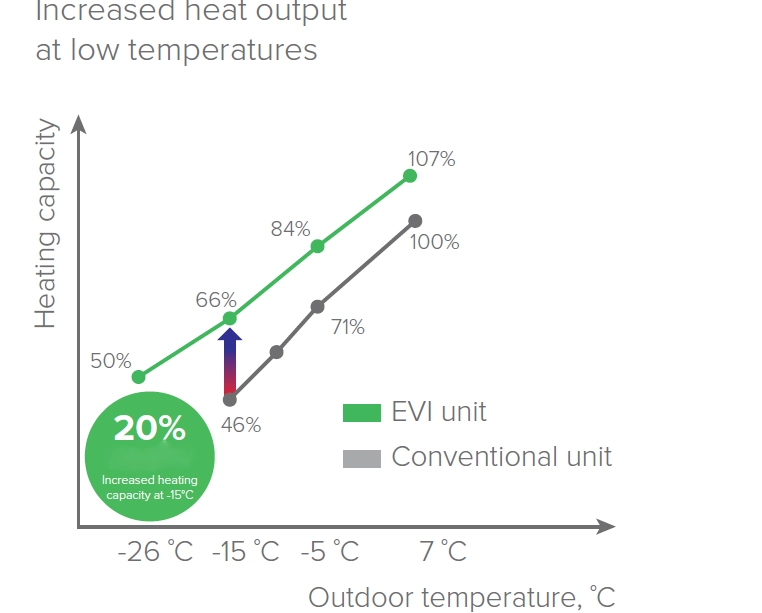

MyCond YHE MCU-500YHE optimizēta apkure

Optimizēta sildīšana

Pastiprināta tvaika iesmidzināšana (EVI) palielina aukstumaģenta plūsmas ātrumu un spiedienu, kas nozīmē augstāku siltuma jaudu un ūdens temperatūru lietotāja pusē. Vienlaikus palielinātais aukstumaģenta cirkulācijas ātrums nodrošina par 20 % lielāku siltuma jaudu pie zemām temperatūrām. Apkures darbība ir iespējama pie apkārtējās vides temperatūras līdz -26 °C.

Specifikācijas Vienības MCU-500YHE
Dzesēšanas jauda (A35/W7) kW 500
Elektriskā jauda dzesēšanas režīmā kW 147,06
EER 3,4
SEER 3,8
Apkure
Nominālā siltuma jauda (A7/W45) kW 540
Elektriskā jauda sildīšanas režīmā kW 147,1
COP 3,67
SCOP 3,36
Maksimālā darba strāva А 400
Barošanas avots 380 V, 3 fāzes 50 Hz
Ūdens plūsmas ātrums m3/h 86
Ūdens spiediena kritums kPa 56
Savienojuma caurules izmērs DN125 Viktaula savienojums
Kompresors
Kompresora tips Hermētiskais spirālveida kompresors (Danfoss)
Kompresoru skaits 4
Ventilators
Ventilatora tips Aksiālais
Ventilatoru skaits 8
Gaisa plūsmas ātrums m3/h 164000
Aukstumnesēja uzlāde kg R410A/24,5*4
Izmēri mm 4825×2250×2530
Neto svars kg 3900
Darbības svars kg 4200

Izmēri

MCU-500YHE

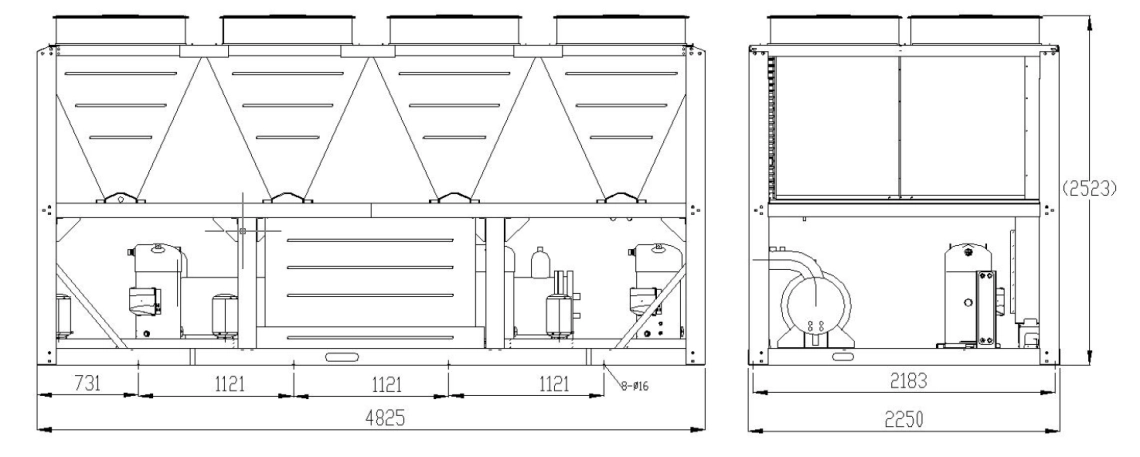

MyCond YHE MCU-500YHE kopējie izmēri
