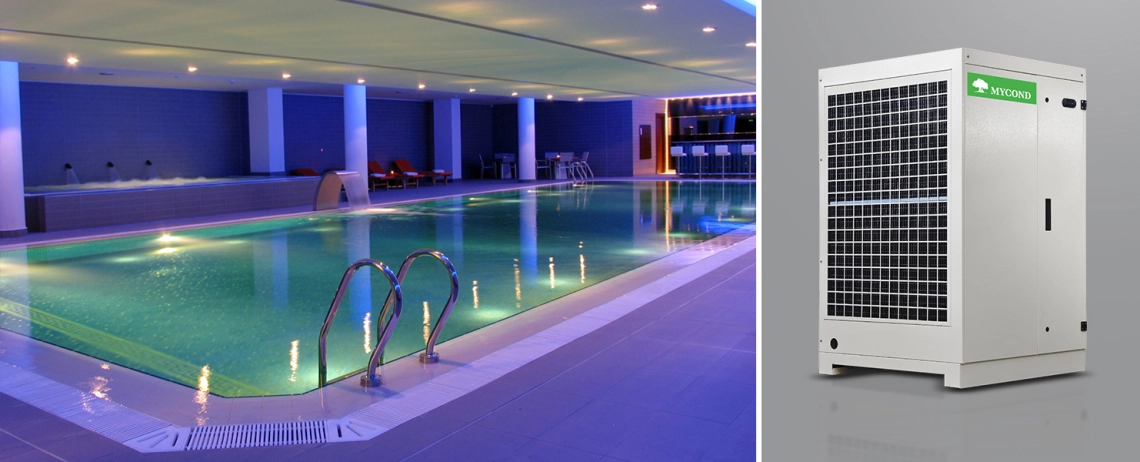

Gaisa susinātāji MID / MSP sērija

MSP vienplūsmas kanālveida gaisa mitrinātājs, kas paredzēts iekštelpu baseinu un agresīvas vides gaisa mitrināšanai un sildīšanai.

• Uzstādīšana telpā, kur nepieciešama gaisa susināšana (stacionāra vai pārvietojama ar grozāmiem riteņiem, pēc izvēles), vai tehniskajā telpā
• Cinkota tērauda paneļi, iekšpusē un ārpusē krāsoti
• Ar iepriekš pārklāti spārnveida spirāles, piemērotas agresīvai videi
• Elektronikas komponenti aizsargāti pret hloru
• Nerūsējošā tērauda kondensāta teknes
• Centrbēdzes ventilators ar dubulto ieplūdes atveri (EC radiālais ventilators, pēc izvēles) ar padevi no augšas vai no rindas
• Hlorēta ūdens atdzelžotājs

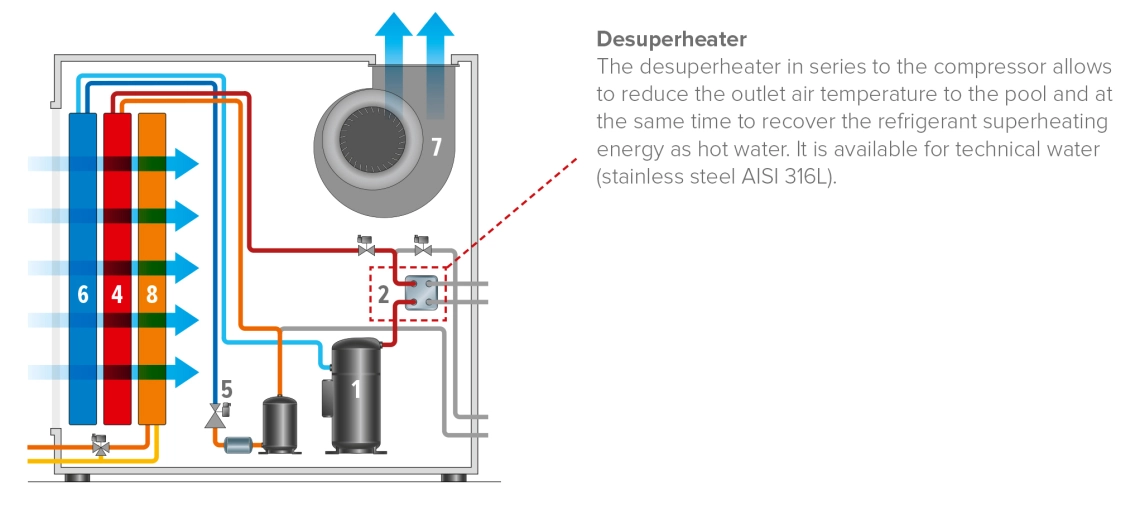

Principa shēma

1. Kompresors, R410A aukstuma gāze
2. Pārsildītājs (pēc izvēles)
3. Kondensators
4. Termostatiskais izplešanās vārsts
5. Iztvaicētājs
6. Ventilators: tiešā piedziņa izmēros līdz 0950, siksnas pārnesums izmēros no 1100; radiālais EC ventilators pēc izvēles
7. Pēcsildīšanas vai pēcdzesēšanas ūdens spirāle ar 3 virzienu vārstu

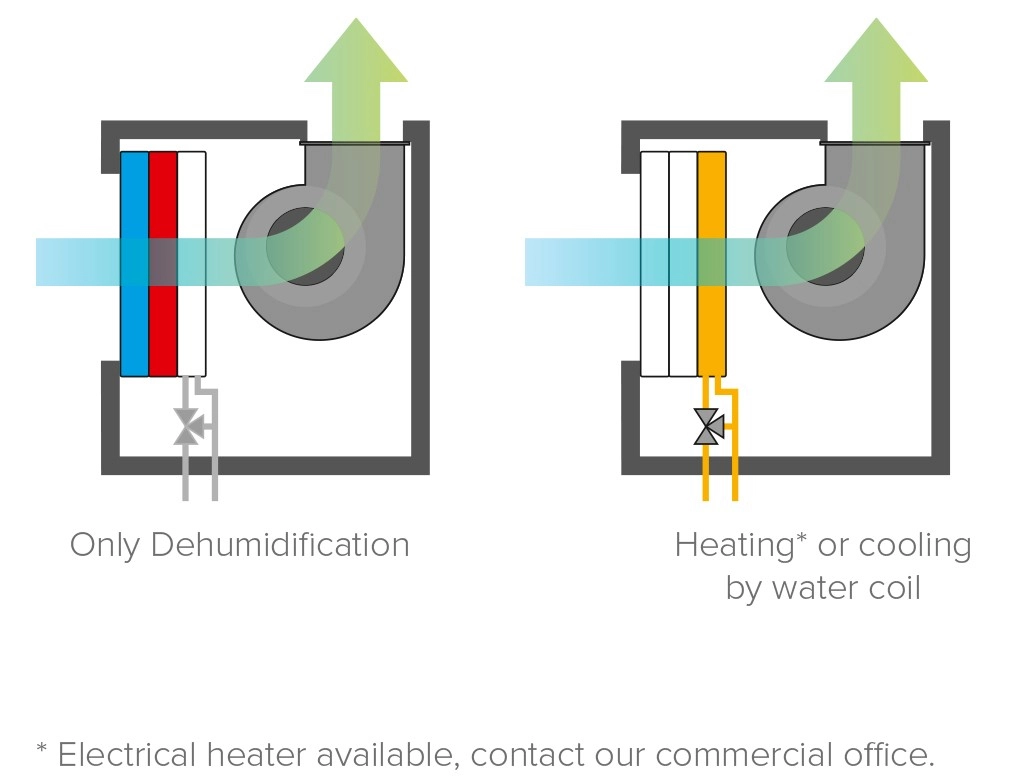

Darbības režīms

Standarta opcijas:

• Mehāniskais mitruma regulators
• Filtra turētāja rāmis ieplūdes gaisa vadam
• Elektroniskais hronohidistats
• Karstā/atdzesētā ūdens spirāle ar trīsceļu vārstu
• Klusā versija -2 dB(A)
• Mīkstais starteris
• Manometri
• Karstās gāzes atkausēšana
• Baseina ūdens atdzelžotājs
• Centrbēdzes ventilators ar augstu statisko spiedienu

Uzlabota vadība:

• Radiālie EC ventilatori
• 0-10 V vadības spaile
• AAC: automātiska gaisa plūsmas kontrole
• Pulksteņa karte laika plānošanai
• Filtra aizsērēšanas sensors
• Tālvadības lietotāja termināls
• TH zonde gaisa vadu uzstādīšanai
• Modbus, Lonworks, Bacnet, KNX sērijas karte,

ethernet TM savienojamība

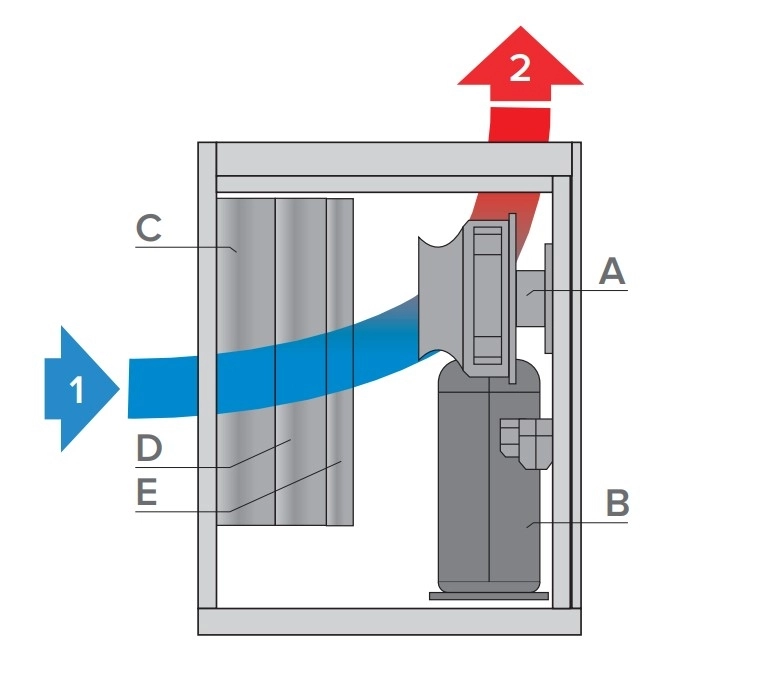

Leģenda:

• A - ventilators
• B - kompresors
• C - iztvaicētājs
• D - kondensators
• E - karstā ūdens siltummainis vai elektriskais sildītājs (pēc izvēles)

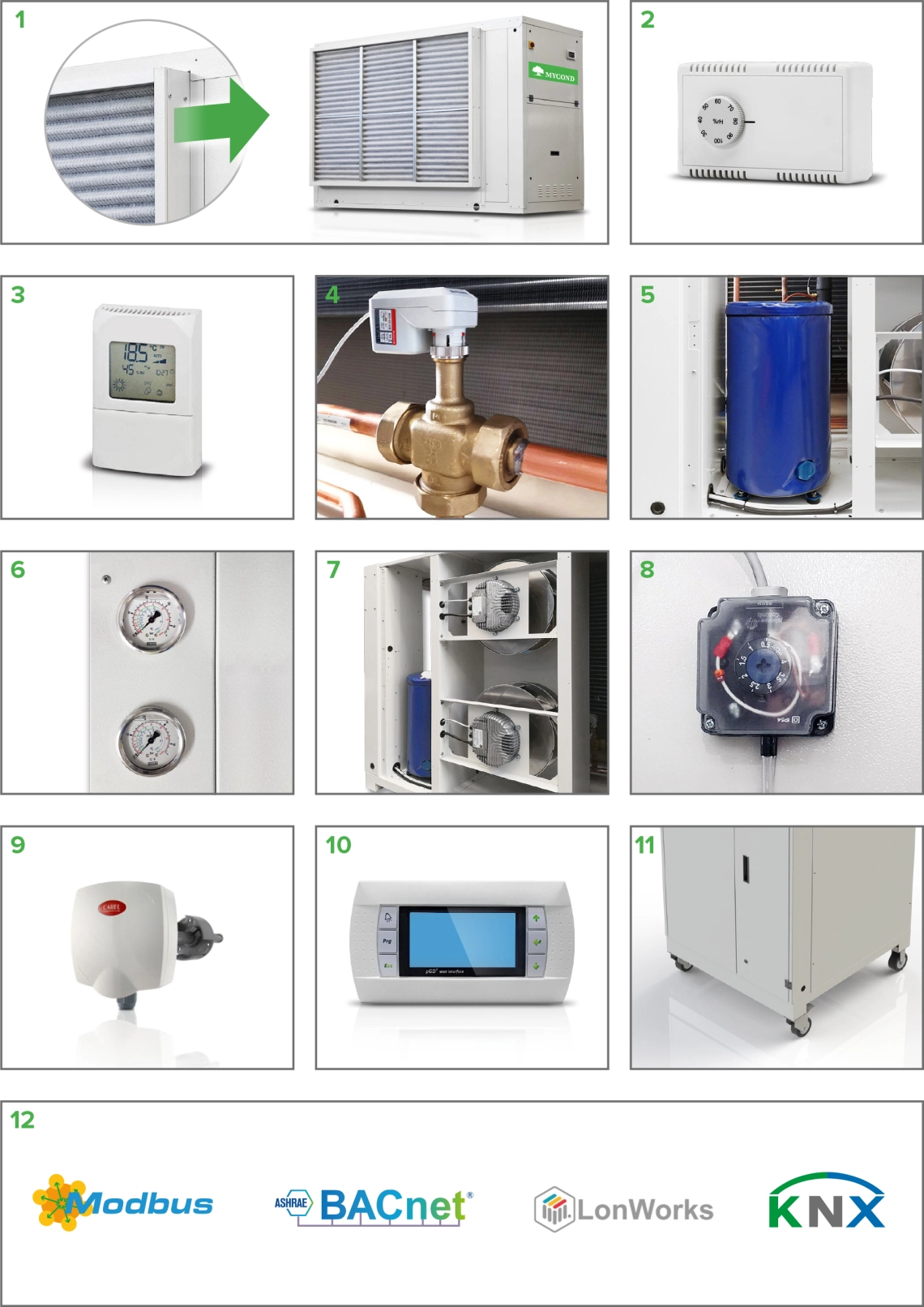

Papildaprīkojums:

• Filtra turētāja rāmis iesūkšanas cauruļvadam ar G2 vai G4 filtriem (1)
• Mehāniskais higrostats uzstādīšanai pie sienas (2)
• Elektroniskais hronohigrostats (3)
• Ūdens spirāle ar modulējamu trīsceļu vārstu (4)

1. Tikai apkure
2. Tikai apkure, lielizmēra
3. Dzesēšana/apkure
4. Dzesēšana/sildīšana, lielizmēra

*3, 4 Tostarp kondensāta tekne un izolācija

• Tukšā versija (5)
• Maigā palaišana
• Manometri (6)
• Karstās gāzes atkausēšana (obligāta, ja gaisa temperatūra ir zemāka par 8°C)
• Atdzesinātājs tehniskajam vai baseina ūdenim (4)
• Centrbēdzes ventilators ar augstu statisko spiedienu
• Radiālais EC ventilators (7)
• ACF: automātiskā plūsmas kontrole; tā ļauj izvēlēties gaisa plūsmu tieši uz displeja un saglabāt to arī tad, ja filtra dēļ mainās spiediena kritums.
• Uzlabota vadība
• Pulksteņa karte ar laika plānošanu: 2 darbības režīmi (darba diena vai brīvdiena), 6 laika nišas katrā darbības režīmā. Iestatāmie parametri: ieslēgšana/izslēgšana, iekštelpu temperatūra, iekštelpu relatīvais mitrums.
• Netīru filtru sensors (8)
• Temperatūras un mitruma zonde gaisa vadu uzstādīšanai (9)

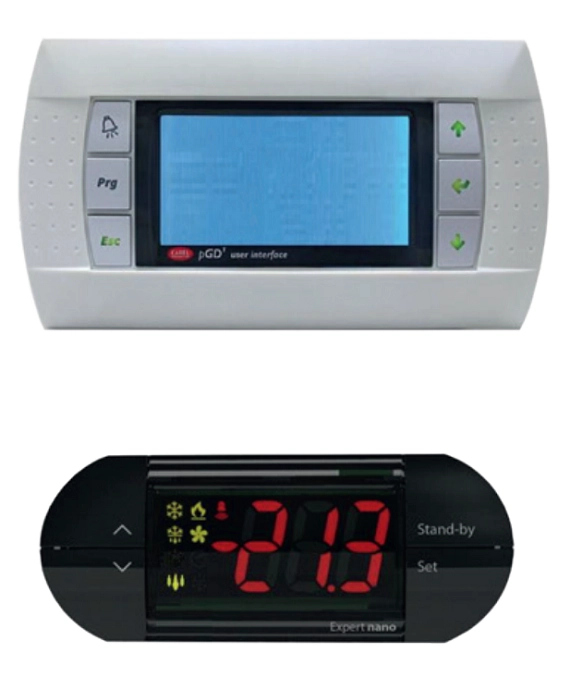

• Tālvadības lietotāja termināls, ieskaitot 20 m kabeli (10)
• Papildu siltumizolācija, biezums 20 mm vai 40 mm
• Grozāmie riteņi (11)
• BMS sērijveida plate (12)

1. Modbus
2. LonWorks
3. BACnet
4. KNX

• Ethernet ™ interfeisa karte, pieejami protokoli: SNMP v1 un v2c, BACnet/IP, BACnet Ethernet un Modbus TCP/IP
• Kontakts 0-10 V mitrinātāja vadībai
• Versija uzstādīšanai ārpus telpām



Īpašu lietojumu opcijas

• Speciālas spoles agresīvai videi
• Nerūsējošā tērauda AISI 316L paneļi
• Tehniskā ūdens kondensators
• Elektriskie sildītāji
• Baseina ūdens kondensators

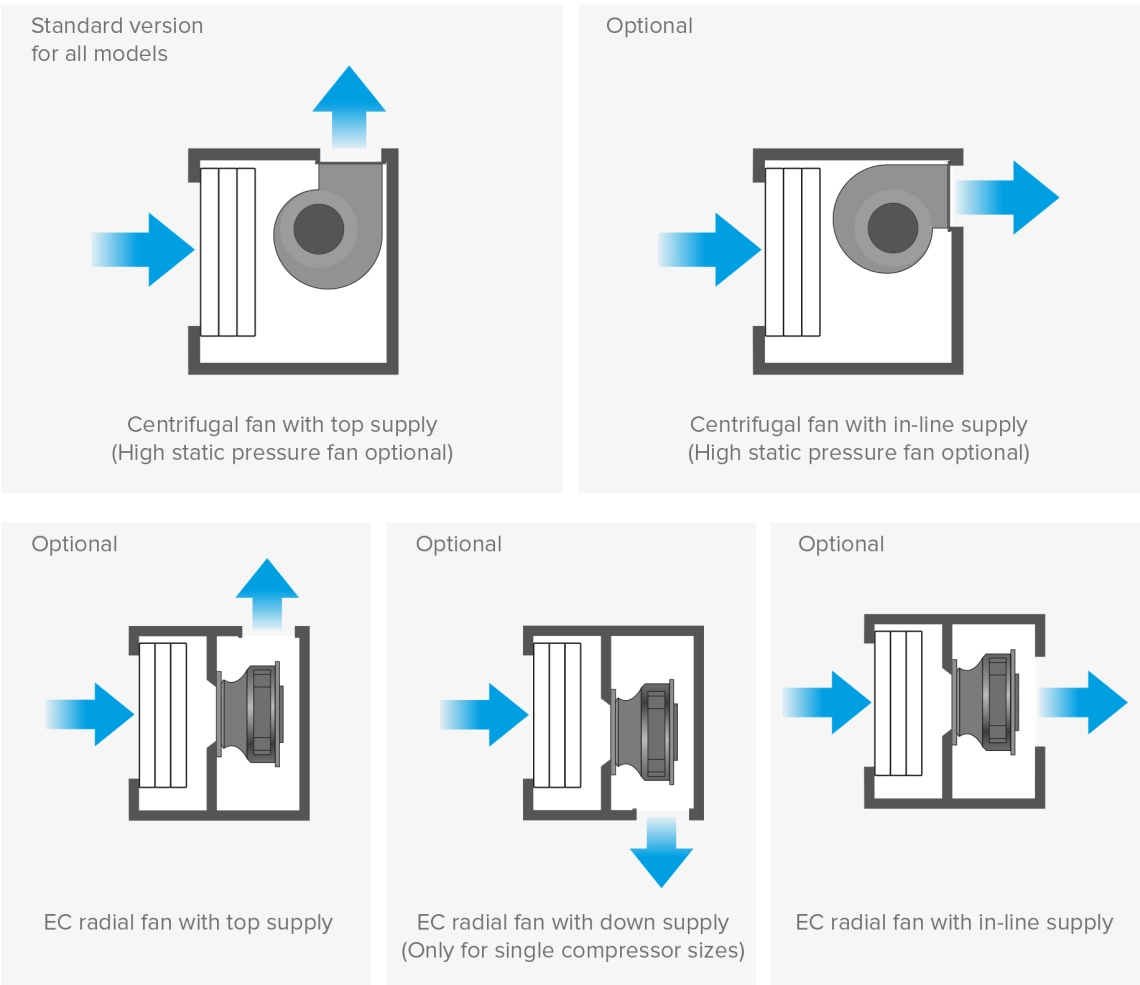

Ventilatoru tips

Sezonas darbības režīms

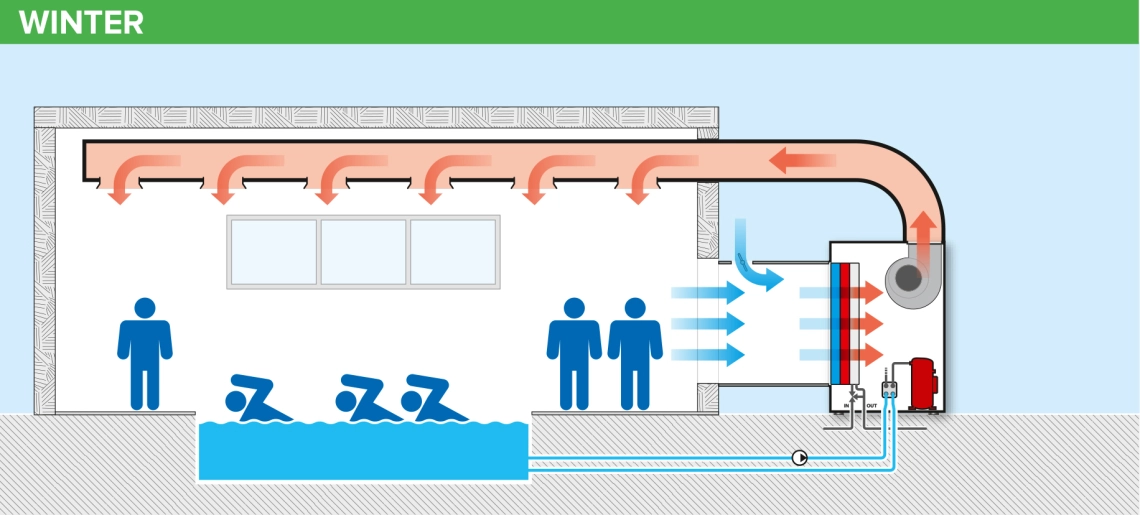

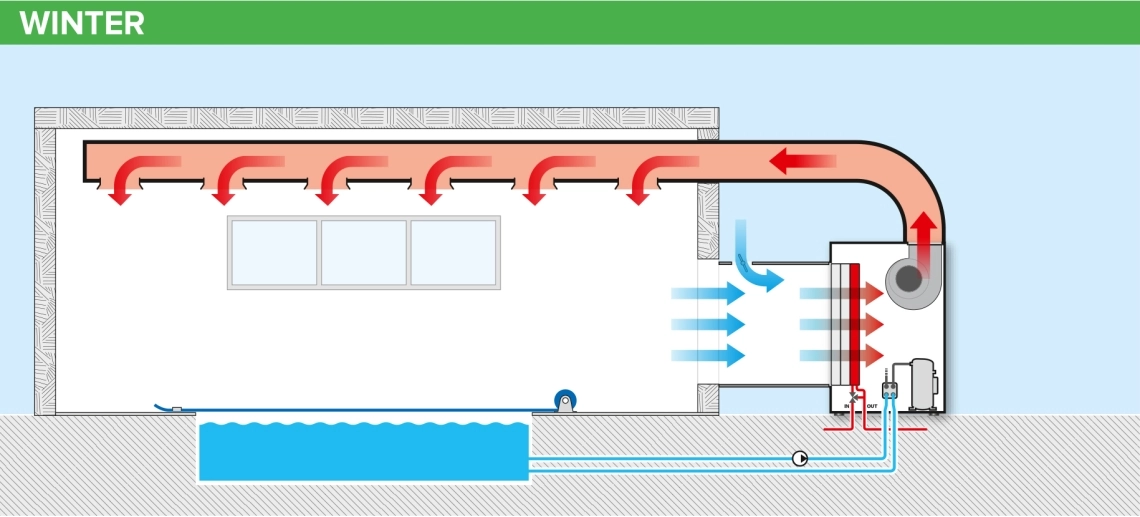

ZIEMA: palaišana, nav iemītnieku, baseins nosegts, apkure ar karstā ūdens spirāli.
Kompresors: IZSLĒGTS
Karstā ūdens spirāle: IESLĒGTS (pēc izvēles)
Desuperheater: IZSLĒGTS (pēc izvēles)

ZIEMA: normāla darbība, atvērts baseins, susināšana.
Kompresors: ieslēgts
Karstā ūdens spirāle: IZSLĒGTA (pēc izvēles)
Desuperheater: IZSLĒGTS (pēc izvēles)

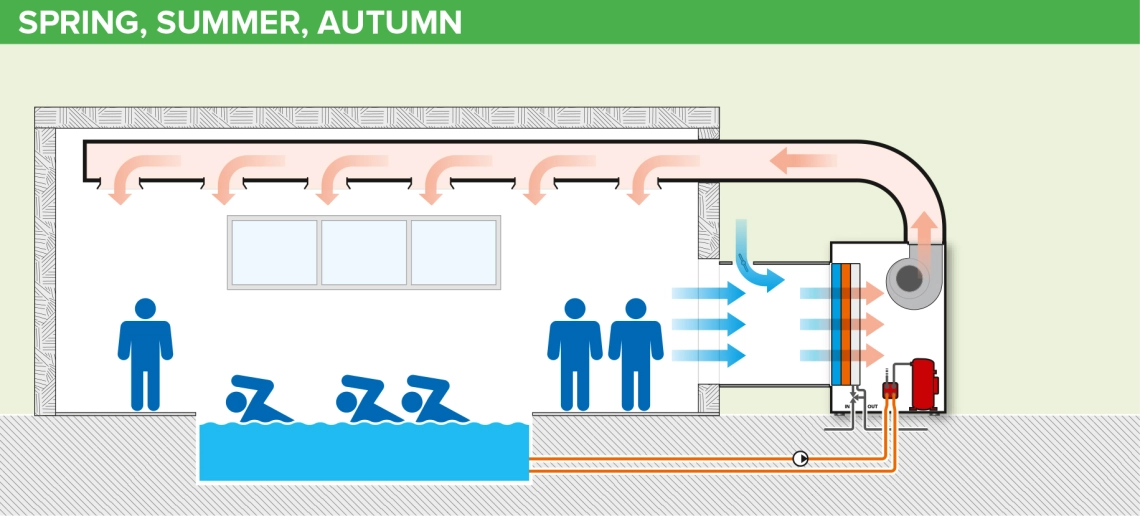

Pavasaris, vasara, rudens: normāla darbība, atvērts baseins, gaisa susināšana ar siltuma atgūšanu (desupersildītājs)
Kompresors: ieslēgts
Karstā ūdens spole: izslēgta (pēc izvēles)
Desupersildītājs: ieslēgts (pēc izvēles)

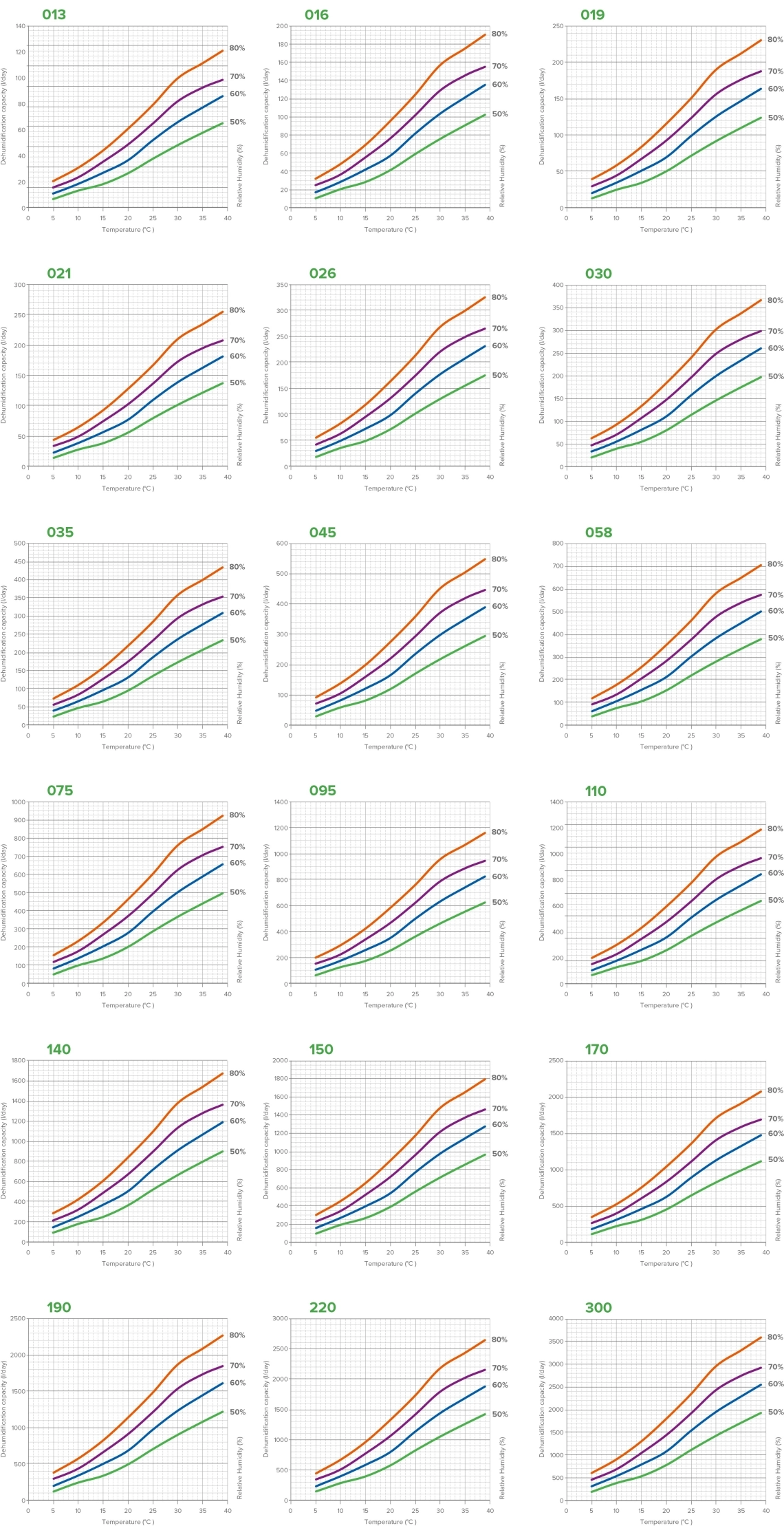

Veiktspējas grafiks

Izmēri

Visi dati attiecas uz: gaisa temperatūra 30 °C, relatīvais mitrums 80 %, ūdens temperatūra 80/70 °C

Piezīme:
MID - standarta (rūpnieciskā) versija
MSP - baseina ūdens versija
