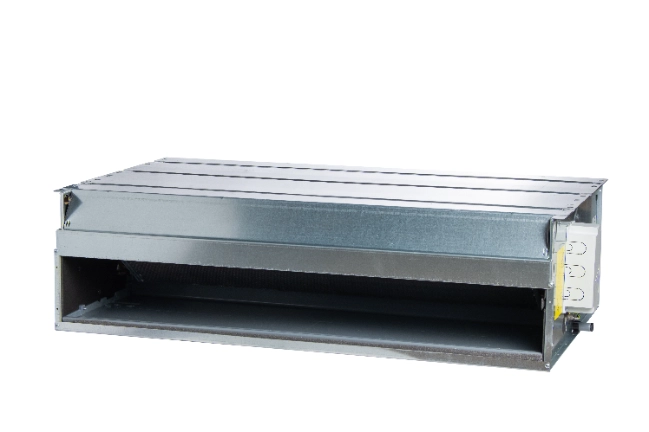

HPL sērijas vidējas ESP kanālu ventilatoru spoileru iekārtas

Šīs vidēja spiediena ventilatoru spirāļsildītāju iekārtas ir paredzētas gaisa padevei pa gariem cauruļvadiem, un tās var uzstādīt gan horizontāli, gan vertikāli. Iekārtas ir piemērotas dzīvojamām mājām, birojiem, izglītības iestādēm un tirdzniecības centriem
Dzesēšanas jauda: 2,93 ... 11,29 kW
Sildīšanas jauda: 3,31 ... 13,13 kW

Vai vēlaties iegādāties vai jums ir jautājumi?
HPL sērijas vidējas ESP kanālu ventilatoru spoileru iekārtas

Ventilatora spirālei ir 7 standarta izmēri ar dažādu gaisa plūsmas jaudu (no 340 līdz 2100m3/h), no kuriem katrs ir aprīkots ar 3 vai 4 rindu spirāli un ar iespēju pievienot 1 vai 2 rindu spirāli 4 cauruļu sistēmām. Šis ir vispilnīgākais klāsts, kas ir ideāli piemērots visām gaisa kondicionēšanas prasībām.

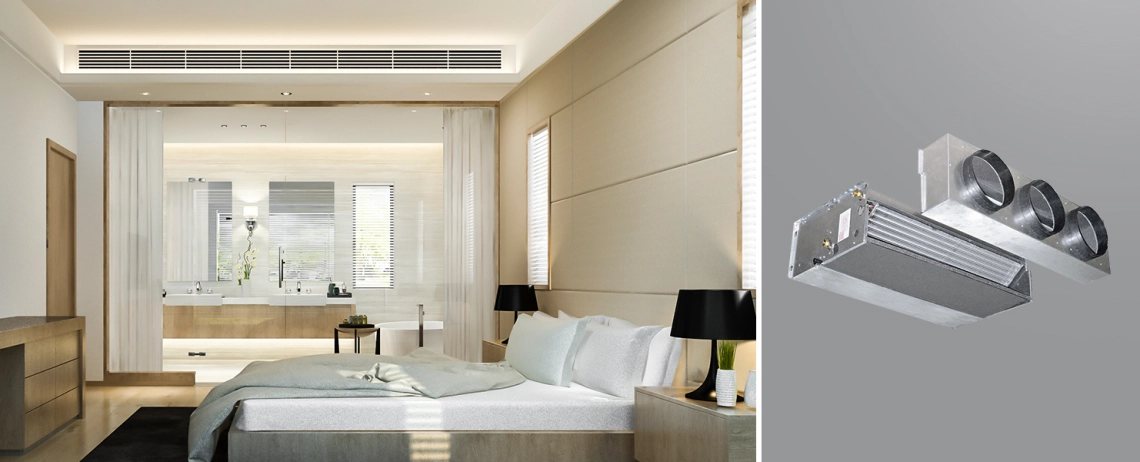

MyCond HPL Mūsdienīgs viesnīcas numurs ar vidēja izmēra ESP kanāla ventilatora spoles iekārtu.

Galvenās iezīmes :

  • Augsts komforta līmenis
  • Plašs darbības diapazons
  • Statiskais spiediens līdz 80 Pa
  • Cinkota tērauda korpuss
  • Augstas efektivitātes vara siltummainis
  • Statiski un dinamiski sabalansēts ventilators īpaši klusai darbībai
  • Uzstādīšana horizontālā un vertikālā stāvoklī

Attēls, kurā parādīta MyCond HPL sērijas ventilatoru spoileru iekārtas ar vidēju ESP ventilatoru, kas darbojas ar vidēju ESP, energoefektivitāte.

Augstas veiktspējas MyCond HPL sērijas vidējas ESP kanāla ventilatora spoles iekārtas attēls darbībā.

Priekšrocības :

  • Korpuss ir izgatavots no 1 mm cinkota tērauda un izolēts ar 3 mm poliolefīna putām (M1 klase).
  • Ventilatoriem ir alumīnija vai plastmasas lāpstiņas.
  • Piecu ātrumu motors ir uzstādīts uz pretvibrācijas spilventiņiem. Konstrukcijai ir iekšējā termiskā aizsardzība ar automātisku atiestatīšanu (aizsardzības pakāpe IP 20, B klase).
  • Siltummainis nav piemērots lietošanai korozīvā vidē, kur to var apdraudēt korozija. Savienojumi atrodas kreisajā pusē, skatoties no iekārtas gaisa izplūdes atveres.
  • Kondensāta paplate ir izgatavota no plastmasas. L-veida konstrukcija ļauj uzstādīt ventilatora sildelementu gan horizontālā, gan vertikālā stāvoklī.
  • Filtrs ir izgatavots no polipropilēna šķiedras, kas izstiepta uz cinkota tērauda rāmja. Rāmis ir iebūvēts īpašās vadotnēs, lai atvieglotu filtra noņemšanu un uzstādīšanu tehniskās apkopes laikā.

Vidējas jaudas ESP ventilatoru spindeļu iekārtu diagramma MyCond HPL sērijas iezīmes.

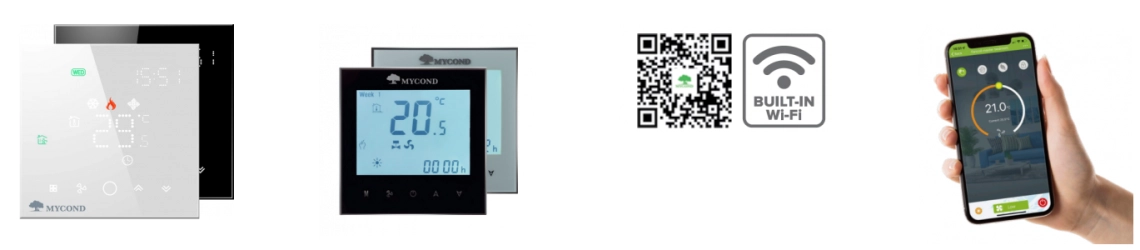

Optimālais automatizācijas komplekts pieejamai un vienkāršai vadībai ar viedtālruni

Modernā dzīvojamā istabā uzstādīts glīts kanāla ventilatora spoilera bloks no MyCond HPL sērijas.

3 rindu ventilatora spirāles, 2 cauruļu modeļi. Specifikācijas

Specifikācijas

Vienības HPL 13 HPL 23 HPL 33 HPL 43 HPL 53 HPL 63 HPL 73
Gaisa plūsma m3/h 535 860 1115 1340 1375 1635 2100
Dzesēšanas jauda kW 2,93 4,47 6 6,74 7,24 8,56 9,89
Apkures jauda kW 3,31 5,18 6,99 8,11 8,38 9,5 11,54
Motora ieejas jauda W 55 110 126 175 174 166 245
Skaņas jauda (Lw) dB(A) 51 55 57 63 62 61 66
Ūdens ieplūdes/izplūdes caurule 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
Kondensāta caurule mm DN15 DN15 DN15 DN15 DN15 DN15 DN15

četru rindu ventilatora spoileru iekārtas, 2 cauruļu modeļi. Specifikācijas

Specifikācijas Vienības HPL 14 HPL 24 HPL 34 HPL 44 HPL 54 HPL 64 HPL 74
Gaisa plūsma m3/h 535 860 1115 1340 1375 1635 2100
Dzesēšanas jauda kW 3,37 5,45 6,95 7,42 8,01 9,55 11,29
Apkures jauda kW 3,6 5,76 7,32 8,57 8,84 10,62 13,13
Motora ieejas jauda W 55 110 126 175 174 166 245
Skaņas jauda (Lw) dB(A) 51 55 57 63 62 61 66
Ūdens ieplūdes/izplūdes caurule 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
Kondensāta caurule mm DN15 DN15 DN15 DN15 DN15 DN15 DN15

3+1 rindas ventilatora spoilera ierīce, 4 cauruļu modeļi.Specifikācijas

Specifikācijas Vienības HPL 13-4T/1R HPL 23-4T/1R HPL 33-4T/1R HPL 43-4T/1R HPL 53-4T/1R HPL 63-4T/1R HPL 73-4T/1R
Gaisa plūsma m3/h 535 860 1115 1340 1375 1635 2100
Dzesēšanas jauda kW 2,93 4,47 6 6,74 7,24 8,56 9,89
Apkures jauda kW 2,5 3,7 4,87 5,48 5,79 6,93 8,12
Motora ieejas jauda W 55 110 126 175 174 166 245
Skaņas jauda (Lw) dB(A) 51 55 57 63 62 61 66
Ūdens ieplūdes/izplūdes caurule 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
Kondensāta caurule mm DN15 DN15 DN15 DN15 DN15 DN15 DN15

Raksturlielumi ir norādīti šādiem darba parametriem:
Statiskais spiediens: 0Pa
AIZSARGOJUMS: ieplūdes gaisa temperatūra +27 °C sausa gaisa temperatūra, +19 °C mitrums. term. Ieplūdes/izplūdes ūdens temperatūra. +7/12 °C.
Sildīšana: gaisa temperatūra pie ieejas +20 °C. Ieplūdes/izplūdes ūdens temperatūra. +50/45 °C.
Apkures 4 cauruļu sistēma: gaisa temperatūra pie ieejas +20 °C. Ieplūdes/izplūdes ūdens temperatūra. +65/55 °C.

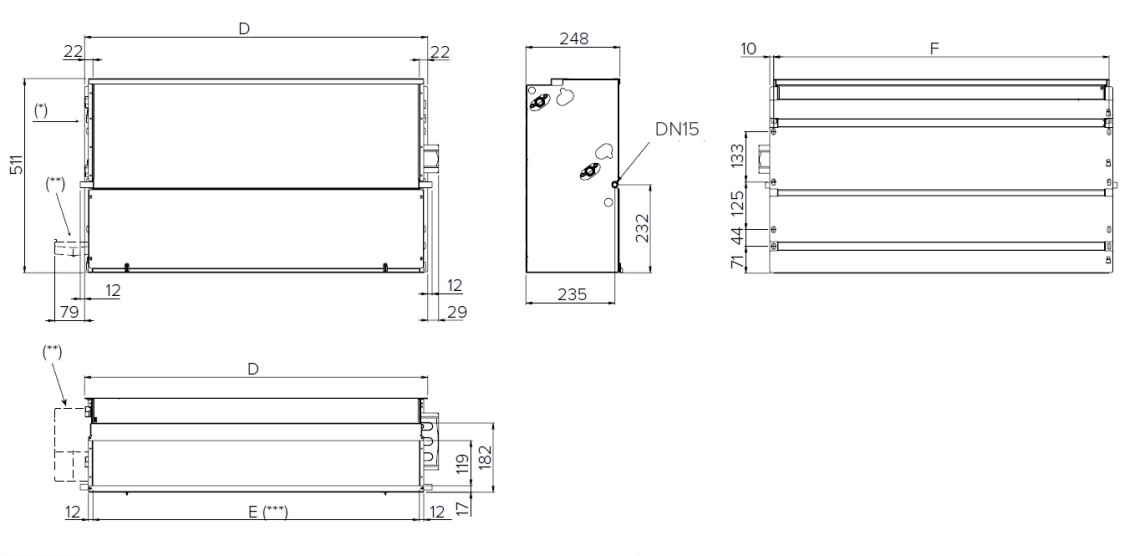

Vertikāla uzstādīšana

MyCond HPL sērijas kanālu ventilatora spoles iekārtas energoefektivitātes shēma.

Piezīme:
(*) - Spoles savienojumi kreisajā pusē
(**) - Papildu kondensāta teknes (pēc izvēles)
(***) - Ieplūdes rāmja izmēri: E x 119 mm
(****) - Ārējais diametrs

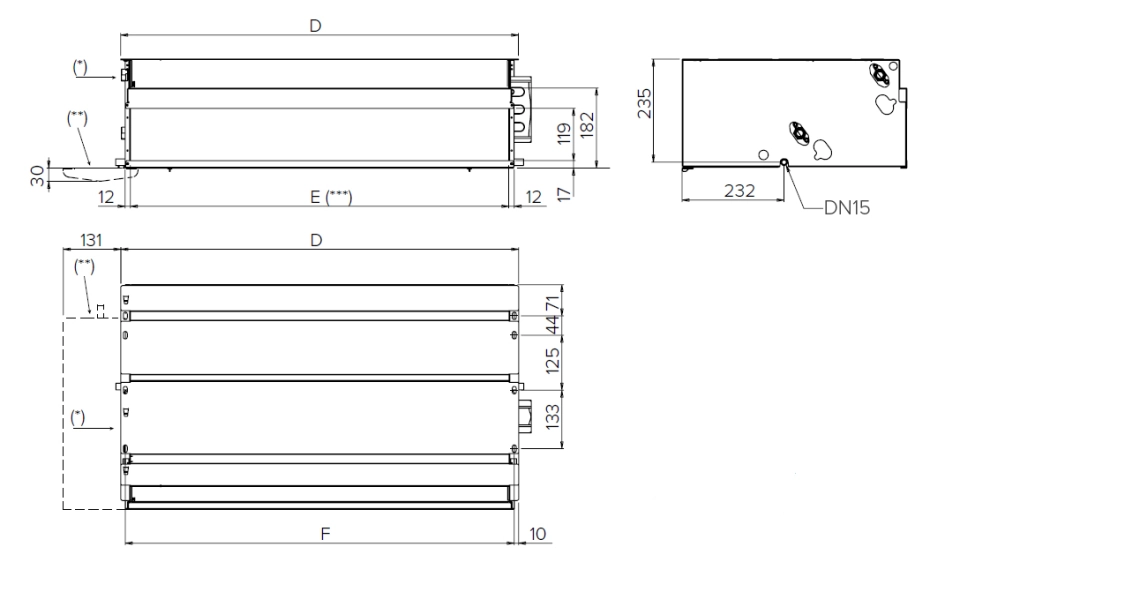

Horizontāla uzstādīšana

Diagramma, kas ilustrē gaisa plūsmas ceļus MyCond HPL sērijas gaisa vadu iekārtās.

Piezīme:
(*) - Spoles savienojumi pa kreisi
(**) - Papildu kondensāta teknes (pēc izvēles)
(***) - Ieplūdes rāmja izmēri: E x 119 mm
(****) - Ārējais diametrs

Modelis Vienības HPL 1 HPL 2 HPL 3 HPL 4 HPL 5 HPL 6 HPL 7
D mm 689 904 1119 1119 1334 1549 1549
E mm 645 860 1075 1075 1290 1505 1505
F mm 669 884 1099 1099 1314 1529 1529

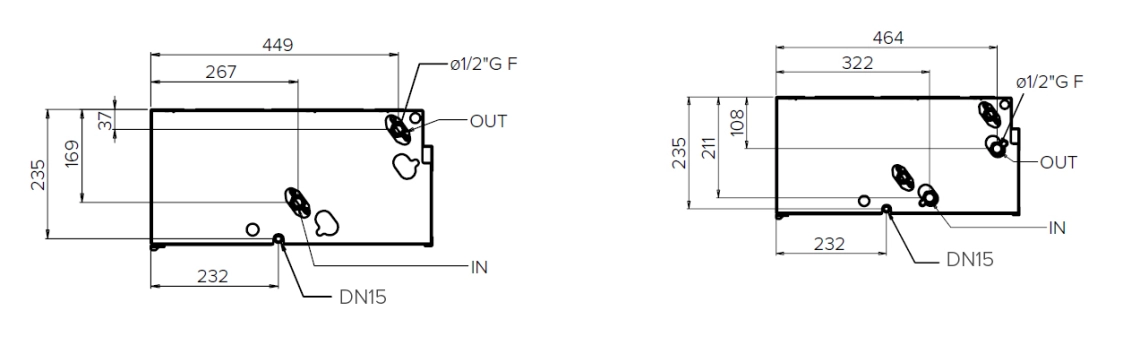

Spoles savienojumi

3 vai 4 rindu spirāles / papildu sildīšanas spirāle (1 vai 2 rindas)


MyCond HPL Diagramma, kurā parādīti gaisa sadales un vadības mehānismi vidējas jaudas ESP ventilatoru spirālēs.

Modelis Vienības HPL 1 HPL 2 HPL 3 HPL 4 HPL 5 HPL 6 HPL 7
3 rindas kg 18,5 25,4 26,5 27,9 38,4 47,2 47,4
3+1 rindas kg 19,7 26,9 28,3 29,7 40,3 49,5 49,7
4 rindas kg 19,5 26,7 27,9 29,0 39,8 48,9 49,1
