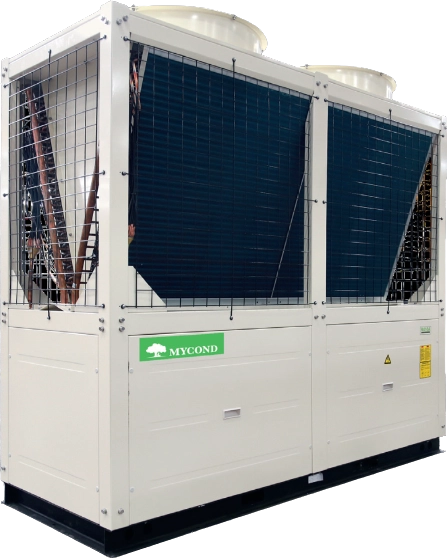

Modulārais siltumsūknis EVI MCU-YHE sērija

Mycond modulārā siltumsūkņa zemas temperatūras versija. Šajā siltumsūkņu sērijā tiek izmantoti pasaulē slavenā ražotāja Copeland "Emerson" kompresori ar starpposma aukstumaģenta iesmidzināšanu, izmantojot EVI (Enhanced Vapor Injection) tehnoloģiju. Šīs tehnoloģijas izmantošana kopā ar augsta līmeņa vadības sistēmu ļauj siltumsūknim atkārtoti un bez piepūles uzturēt augstu temperatūru dzesēšanas šķidruma temperatūru pat sezonas aukstākajās dienās. Iespēja nepārtraukti darboties apkārtējā temperatūrā temperatūrā līdz -26 °C. EVI sērijas siltumsūkņu izmantošana nodrošina nepārtrauktu siltuma/aukstuma padevi visu gadu jebkurā no šādiem mērķiem jūsu objektiem

Dzesēšanas jauda: 70-150 kW

Apkures jauda: 78-175 kW

Modulārais siltumsūknis EVI MCU-YHE sērija

Augsta stabilitāte

Izmantota efektīva EVI tehnoloģija uzlabotai dzesēšanas un sildīšanas darbības stabilitātei.

Optimized heating MCU-YHE

Optimizēta sildīšana

Uzlabota tvaika iesmidzināšana (EVI) palielina dzesēšanas šķidruma plūsmas ātrumu un spiedienu, kas nozīmē augstāku siltuma jaudu un ūdens temperatūru lietotāja pusē. Vienlaikus palielinātais aukstumaģenta cirkulācijas ātrums nodrošina par 20 % lielāku siltuma jaudu pie zemām temperatūrām. Apkures darbība ir iespējama pie apkārtējās vides temperatūras līdz -26 °C.

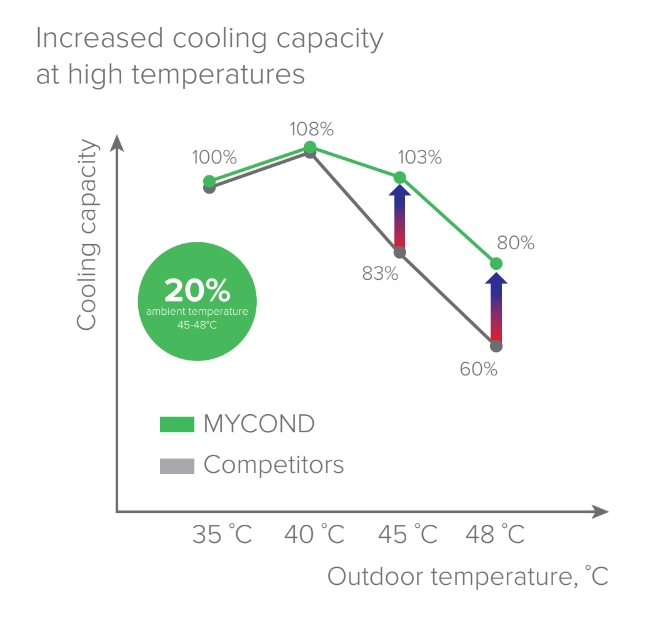

Dzesēšanas inovācijas

Dzesēšanas darbības laikā, kad apkārtējās vides temperatūra ir 45...55°C, kompresorā tiek ievadīts auksts aukstuma aģents tvaika stāvoklī, tādējādi samazinot izplūdes temperatūru un atvieglojot kompresora darba apstākļus. Izmantojot EVI tehnoloģiju, galvenā šķidrā aukstumnesēja plūsma ekonomaizeru kontūrā tiek papildus atdzesēta, kas palielina visa dzesētāja dzesēšanas efektivitāti līdz pat 20 %.

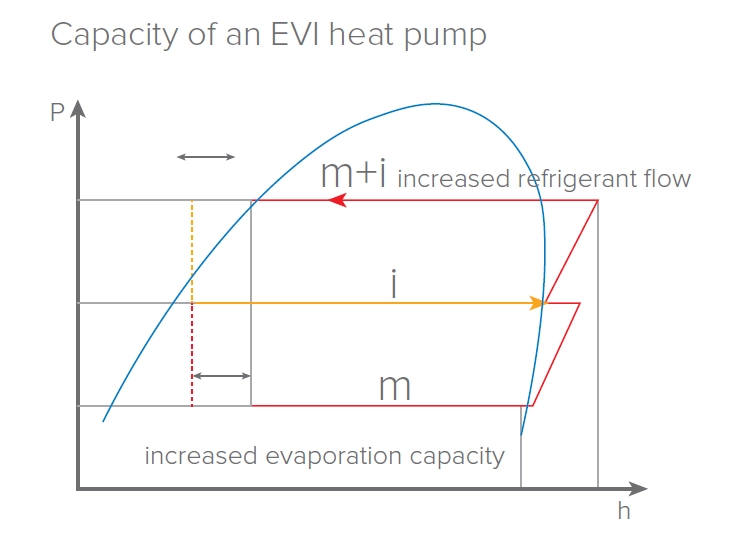

Operable at -25 °C MCU-YHE

Darbspējīgs -25 °C temperatūrā

Siltumsūknis, kas aprīkots ar EVI kompresoru, nodrošina efektīvu apkuri pie āra gaisa temperatūras līdz -25 °C. Tas arī ievērojami uzlabo siltumsūkņa veiktspēju, jo sūknis saražo vairāk siltuma ar mazāku enerģijas patēriņu.

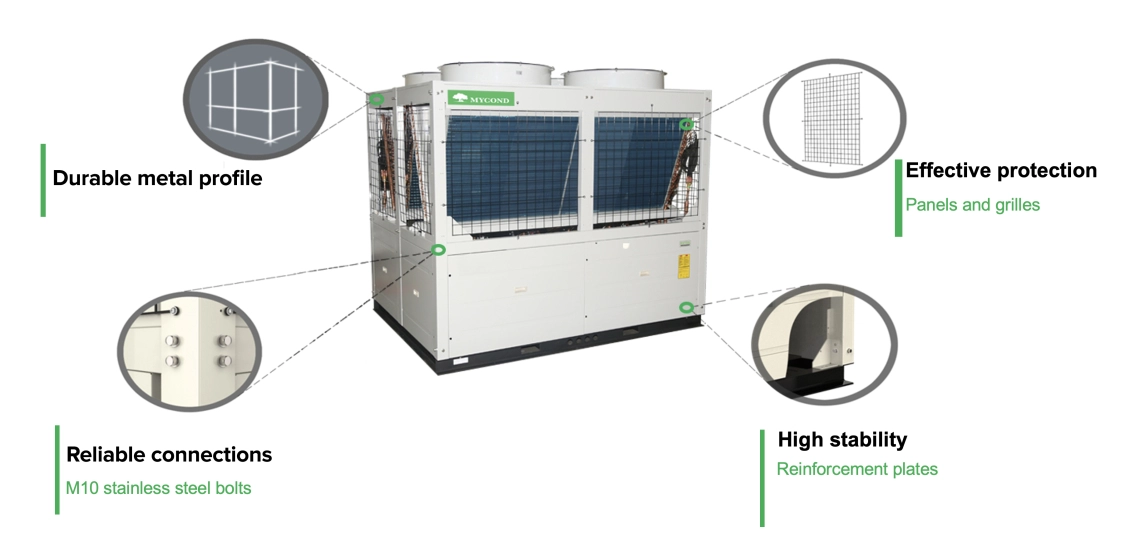

Special design MCU-YHE

Īpašs dizains

Salīdzinot ar parastajiem moduļu blokiem, gaisa siltummaiņa efektīvais laukums ir palielināts par 30 %, bet ūdens siltummaiņa - par 15 %, tādējādi iegūstot par 10 % lielāku nominālo dzesēšanas jaudu un par 16 % lielāku nominālo sildīšanas jaudu. Ja āra temperatūra ir augstāka par 0 °C, izplūdes ūdens temperatūra sildīšanas režīmā ir līdz pat 55 °C.

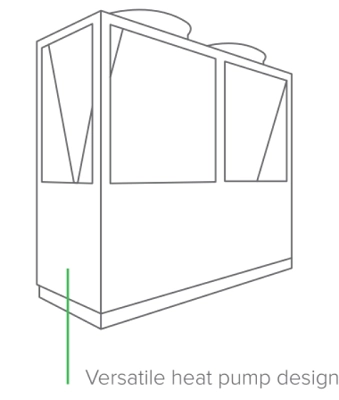

Special design MCU-YHE series

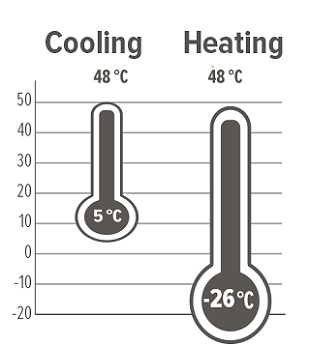

Ekspluatācijas ierobežojumi

Pateicoties daudzu gadu pieredzei saldēšanas iekārtu izstrādē un projektēšanā, uzņēmums ir veiksmīgi ieviesis EVI tehnoloģiju, kas ļauj strādāt siltuma režīmā pat bargākajā ziemā līdz pat -26 grādiem.

Izmēri

Specifikācijas	Vienības	MCU066YHE	MCU140YHE
Dzesēšanas jauda	kW	70	150
Sildīšanas jauda	kW	78	175
Jaudas pakāpes	%	0/50/100	0/50/100
Enerģijas padeve		380-415 V, 3 fāzes, 50 Hz	380-415 V, 3 fāzes, 50 Hz
Elektriskā jauda dzesēšanas režīmā EER	kW W/W	21,87 3,2	43,8 3,42
Elektriskā jauda sildīšanas režīmā COP	kW W/W	22,28 3,42	48 3,65
Dzesētāja tips		R410A	R410A
Kompresora tips		Hermētiskais EVI spirālveida kompresors	Hermētiskais EVI spirālveida kompresors
Kompresoru skaits		2	2
Ūdens plūsmas ātrums	^m3/h	12	25,8
Ūdens spiediena kritums	kPa	50	62
Hidrauliskais savienojums		DN 65	DN 65
Gaisa siltummaiņa tips		Varš un alumīnijs	Varš un alumīnijs
Ventilatora tips		Aksiālais	Zema trokšņa līmeņa aksiālais ventilators ar BLDC motoru
Ventilatoru skaits		2	2
Gaisa plūsmas ātrums Maksimālā temperatūra sildīšanas režīmā Darbības diapazons sildīšanas režīmā Darbības diapazons dzesēšanas režīmā	^m3/h °C °C °C	30000 55 -26~48 +5~20	43000 60 -30~48 -20~48
Izmēri, LxWxH	mm	2200x860x2135	2250x1150x2255
Svars	kg	665	940

Piezīmes:
1. Dzesēšanas jauda un elektroenerģijas patēriņš dzesēšanas darbības laikā attiecas uz nominālo ūdens plūsmas ātrumu, izplūdes ūdens temperatūru 7 °C un apkārtējā gaisa temperatūru 35 °C.
2. Sildīšanas jauda un elektroenerģijas patēriņš sildīšanas režīmā attiecas uz nominālo ūdens plūsmas ātrumu, izplūdes ūdens temperatūru 45 °C un apkārtējā gaisa temperatūru 7 °CDB.
