Modulārais siltumsūknis STANDARD MCU-YH sērija

Augsta efektivitāte, enerģijas taupīšana un vides aizsardzība

Siltumsūknis izmanto videi draudzīgu aukstuma aģentu R410A. Tas ir stabils, netoksisks aukstumnesējs, kas nesagrauj ozona slāni, nesatur hloru un ir drošs videi. Šis aukstuma aģents nodrošina efektīvu siltuma pārnesi, kas nozīmē lielāku modulārā siltumsūkņa jaudu un mazāku enerģijas patēriņu.

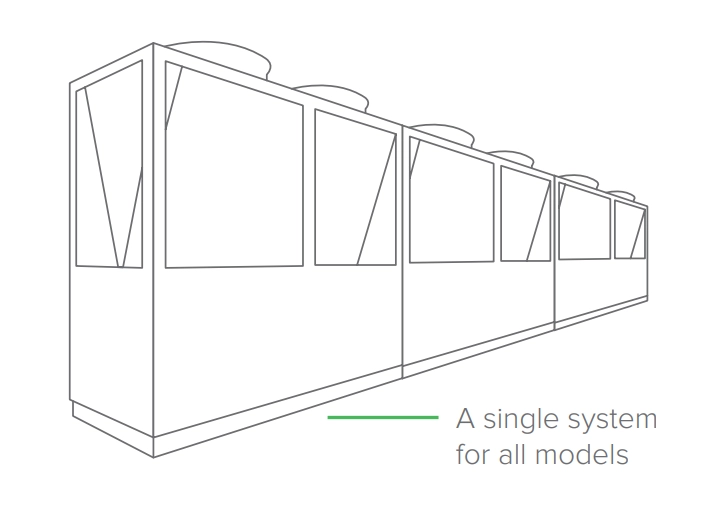

Modulāra konstrukcija

Sērijas unikālā iezīme ir tās modulārā konstrukcija ar iespēju vienā sistēmā apvienot līdz pat 16 moduļiem (165YH, plus līdz 8 moduļiem). Šī funkcija ļauj paplašināt jaudu virs 1 MW, jaudas pakāpju skaitam esot vienādam ar kompresoru skaitu, tādējādi ar 16 dzesēšanas moduļiem (divu kompresoru modeļos) var iegūt līdz pat 32 jaudas pakāpēm. Visa sistēma tiek vadīta, izmantojot vienu tālvadības pulti, kas savienots ar galveno moduli, bet pārējie ir pakārtotie moduļi. Tādējādi tiek izveidots N-moduļu monobloka siltumsūknis.

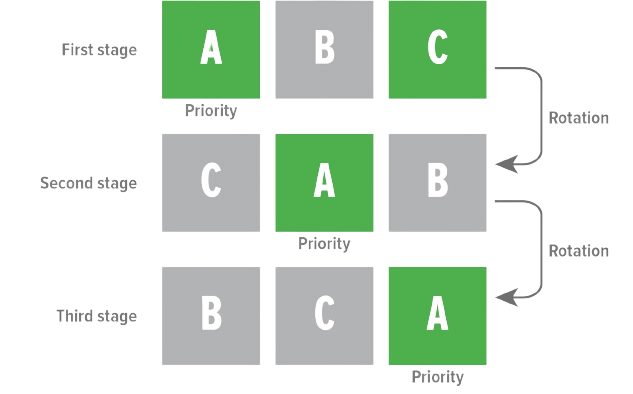

Peldošais galvenais siltumsūknis

Jebkurš atsevišķs siltumsūknis var darboties kā galvenais sūknis: tas tikai vienreiz jāpievieno vadu kontrolierim. Tas novērš problēmu, kad, sabojājoties galvenajam siltumsūknim, visa sistēma pārstāj darboties.

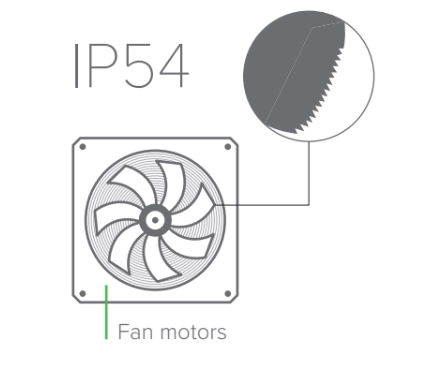

Augstas efektivitātes ventilatori

Metāla ventilatora lāpstiņas ar zāģveida malām nodrošina lielāku gaisa plūsmas ātrumu un augstu izturību, kā arī zemu trokšņa līmeni. Ventilatoru motori ar IP54 klasi nodrošina drošu un uzticamu darbību pat skarbos laikapstākļos.

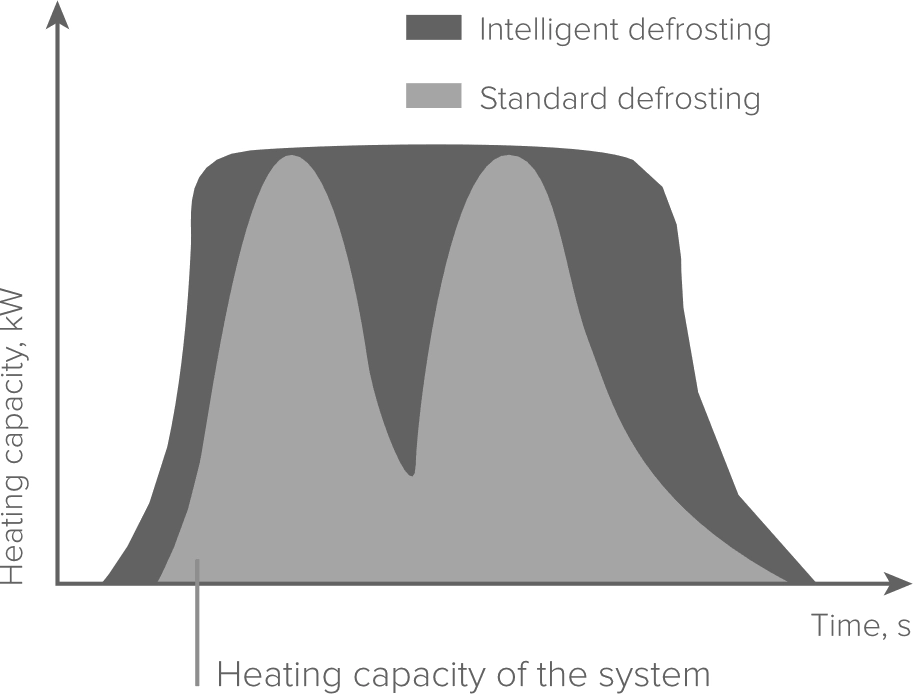

Inteliģenta atkausēšana

Kontrolieris nosaka pašreizējo sasalšanas pakāpi, analizējot gaisa plūsmas ātrumu, temperatūras kritumu un dzesēšanas šķidruma spiedienu āra siltummainī. Izmantojot pirmo metodi, atkausēšana tiek periodiski ieslēgta un izslēgta, izmantojot taimeri. Otrajā metodē atkausēšanas sākumu saskaņo ar āra siltummaiņa temperatūras sensoru.

Uzturēšanas vieglums

Izslēdzot vienu no moduļiem, netiek apturēta visa sistēma. Rezultātā jebkurā laikā, nepārtraukti dzesējot vai apsildot objektu, var veikt remontu, novērst/apkalpot, nomainīt vai pat pievienot jebkuru moduli.

Jaudīga aizsardzība

Siltumsūknis ir aprīkots ar jaudīgu aizsardzību, tostarp pašdiagnostikas funkciju, kas nodrošina ilgstošu, stabilu un uzticamu darbību. Siltumsūkni var iestatīt tā, lai pēc strāvas padeves atjaunošanas tas ātri atsāktu pašreizējo darbību.

• Kompresora pārslodzes aizsardzība
• Augsta/zema spiediena aizsardzība
• Augsta / zema sprieguma aizsardzība
• Ūdens trūkuma aizsardzība
• Kompresora aizsardzība pret īsu ciklu
• Ventilatora motora aizsardzība pret pārkaršanu
• Strāvas padeves aizsardzība
• Izplūdes temperatūras aizsardzība
• Izplūdes ūdens temperatūras aizsardzība

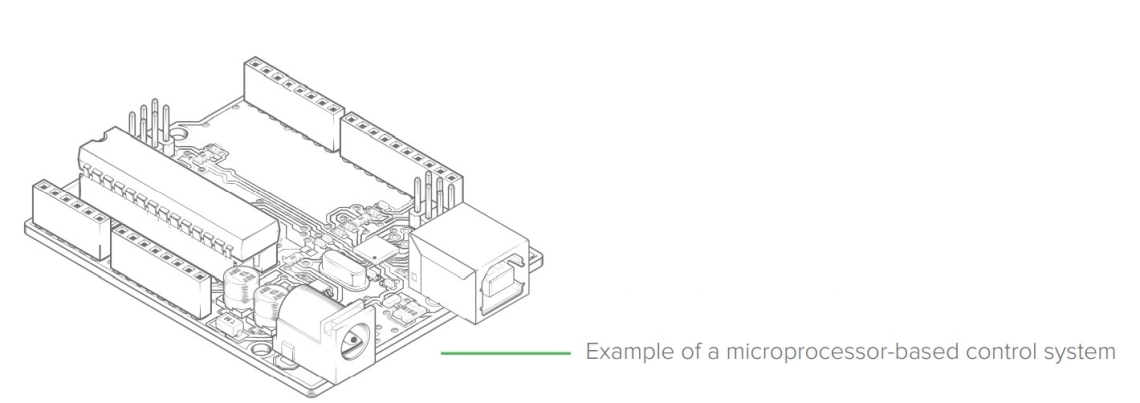

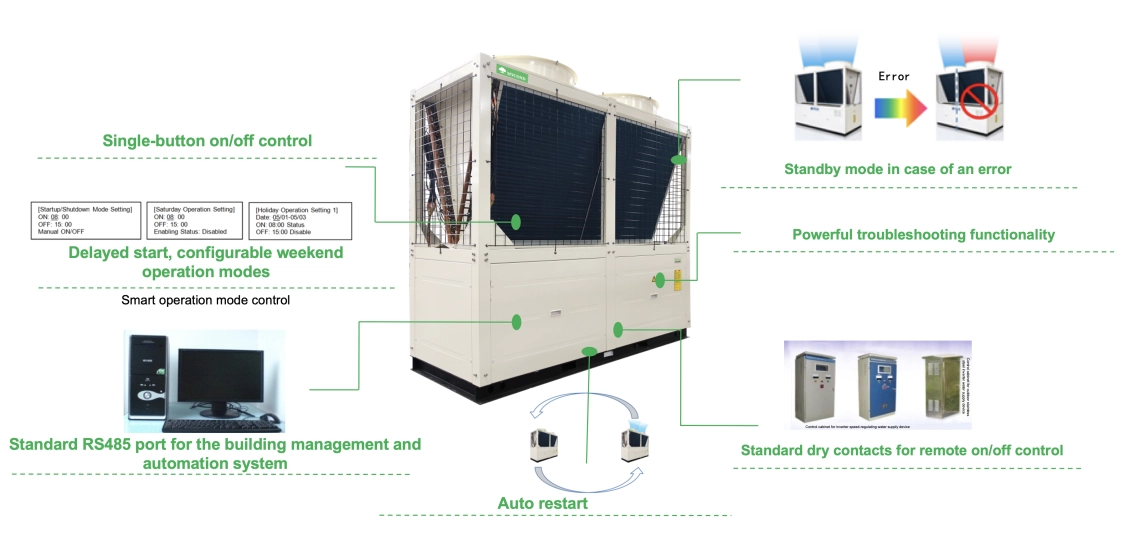

Vadības sistēma

Siltumsūknis ir aprīkots ar trešās paaudzes mikroprocesoru vadības sistēmu un modernu tālvadības pulti. Siltumsūknī iebūvētajai modulārajai vadības sistēmai ir USB pieslēgvietas, kas atvieglo vadības programmatūras apkopi un atjaunināšanu.

Modbus

Standarta komplektācijā ir iekļauta Modbus plate, lai siltumsūkni varētu pieslēgt gan jaunai, gan esošai vadības sistēmai ērtai attālinātai vadībai un analīzei, izmantojot datoru.

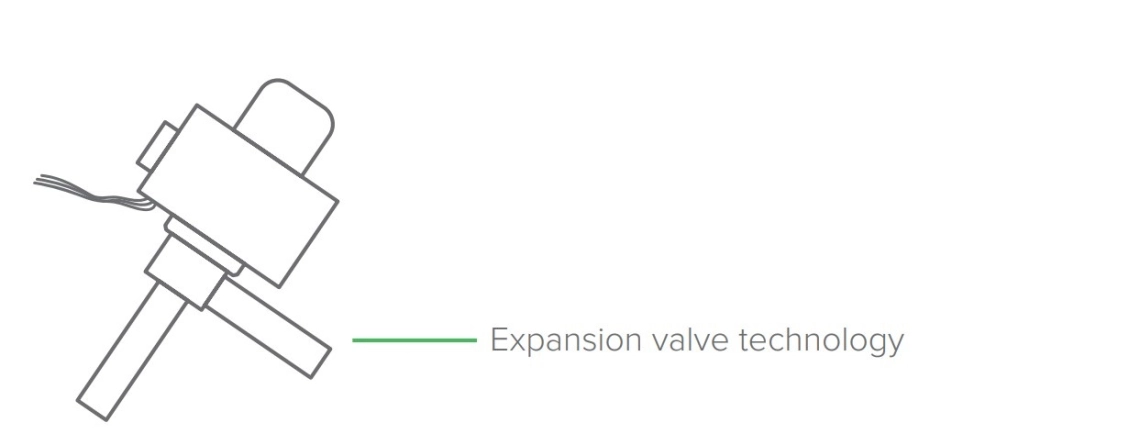

Precise EXV

Siltumsūknis ir aprīkots ar 480 pakāpju EXV precīzai dzesēšanas šķidruma plūsmas kontrolei. Patentētā vadības tehnoloģija nodrošina ātru un precīzu dzesēšanas šķidruma līmeņa dinamisku regulēšanu sistēmā atkarībā no slodzes izmaiņām, tādējādi ievērojami uzlabojot energoefektivitāti.

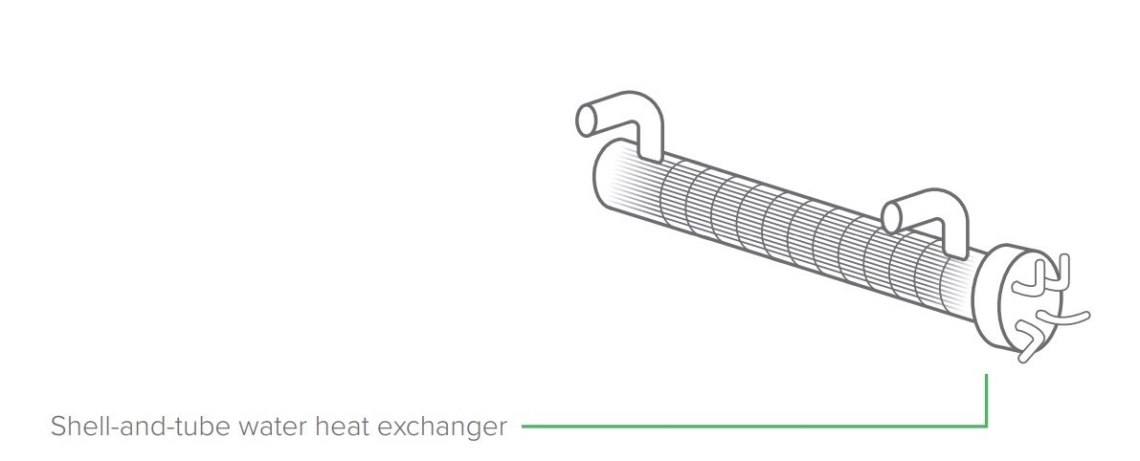

Korpusa un cauruļu siltummainis

Siltumsūknis ir aprīkots ar augstas efektivitātes čaulas-caurules ūdens siltummaini. Rievotā iekšējā virsma kopā ar skrūvveida sekciju uzlabo siltuma pārnesi, savukārt paplašinātie šķidruma kanāli, salīdzinot ar plākšņu siltummainiem, samazina plūsmas pretestību un novērš cauruļu aizsērēšanu. Rezultātā čaulas un cauruļu siltummainis ir mazāk jutīgs pret ūdens kvalitāti un ir izturīgāks pret sasalšanu.

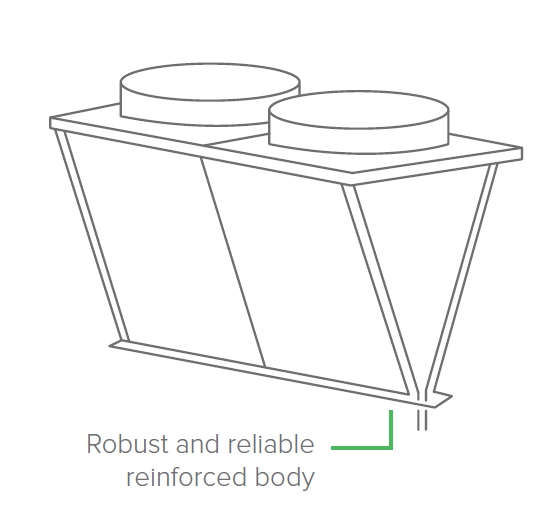

V-veida kondensators

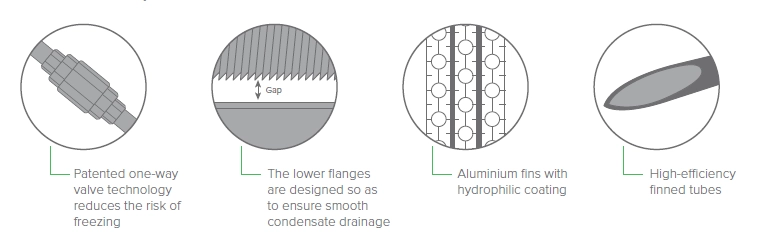

Gaisa siltummaiņa īpašais V-veida dizains nodrošina lielāku gaisa plūsmu, savukārt hidrofilās alumīnija ribas un gofrētās iekšējās caurules uzlabo siltuma apmaiņas efektivitāti. Metāla ventilatora lāpstiņas un sieta režģi nodrošina lielāku uzticamību un aizsardzību pret ārējiem triecieniem. Pretvārsts, kas uzstādīts aukstumaģenta kontūrā siltummaiņa apakšdaļā, novērš zemas temperatūras aukstumaģenta cirkulāciju sildīšanas režīmā, bet atkausēšanas režīmā nodrošina augstas temperatūras aukstumaģenta cirkulāciju. Tas novērš ledus veidošanos, pasargājot siltummaini no aizsalšanas.

Izmantotā tehnoloģija novērš ledus veidošanos, pasargājot siltummaini no sasalšanas. Starp siltummaiņa apakšējo daļu un pannu ir sprauga, kas nodrošina brīvu atkausēšanas ūdens plūsmu, tādējādi uzlabojot drenāžu un novēršot ūdens uzkrāšanos un sasalšanu.

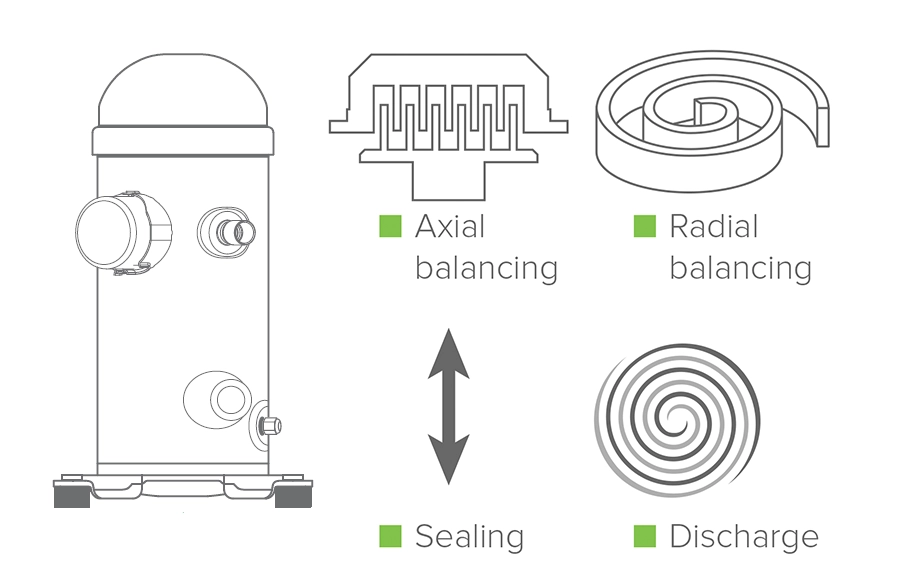

Efektīvs spirālveida kompresors

Siltumsūknis ir aprīkots ar efektīviem hermētiski noslēgtiem pasaulē atzītu zīmolu spirālveida kompresoriem. Spirāļu aksiālā balansēšana un bezkontakta blīvējums nodrošina darbību bez berzes un līdz minimumam samazina noplūdes. Tas nodrošina augstāku kompresora efektivitāti un uzticamu darbību, kā arī zemu vibrācijas un trokšņa līmeni.

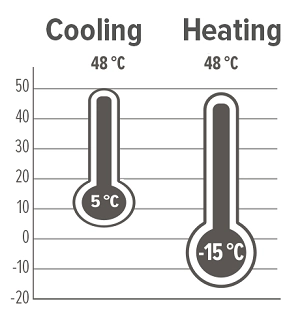

Ekspluatācijas ierobežojumi

Siltumsūknis darbojas līdz -15 grādiem siltuma režīmā un līdz +48 grādiem aukstuma režīmā.

* Pagaidām nav pieejams ES

Piezīmes:
1. Dzesēšanas jauda un elektroenerģijas patēriņš dzesēšanas darbības laikā attiecas uz nominālo ūdens plūsmas ātrumu, izplūdes ūdens temperatūru 7 °C un apkārtējā gaisa temperatūru 35 °C.
2. Sildīšanas jauda un elektroenerģijas patēriņš sildīšanas režīmā attiecas uz nominālo ūdens plūsmas ātrumu, izplūdes ūdens temperatūru 45 °C un apkārtējā gaisa temperatūru 7 °CDB.
