MRF 6

Standarta VRF sistēmu klāsts MRF-6 ir paplašināts, un tagad tas ļauj sasniegt lielāku nominālo sistēmas jaudu - līdz 168 kW. Ar jaunāko MRF-6 iterāciju tagad ir iespējams apvienot trīs lielas ārējās vienības, no kurām katra var lepoties ar 204 kW jaudu

Šo uzlabojumu rezultātā MRF-6 sistēmas kļūst izturīgākas un daudzpusīgākas, radot iespējas risināt lielākus un sarežģītākus gaisa kondicionēšanas un dzesēšanas projektus.

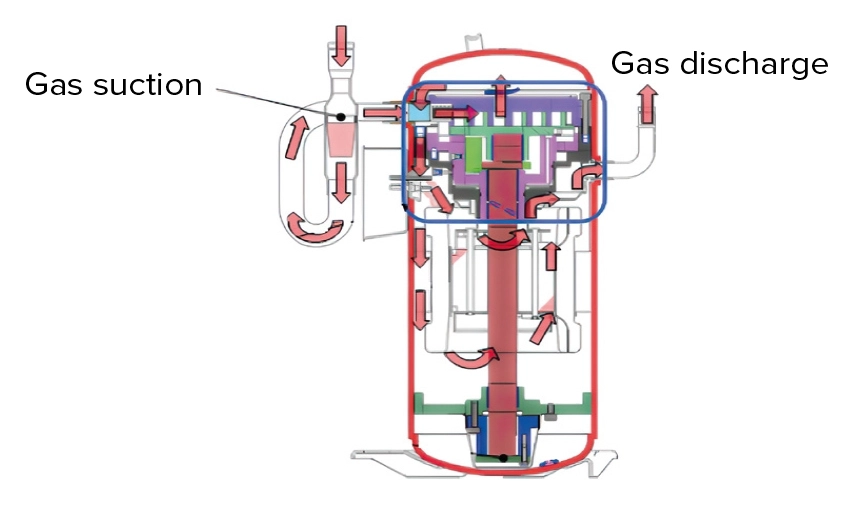

Kompresoru tehnoloģijas

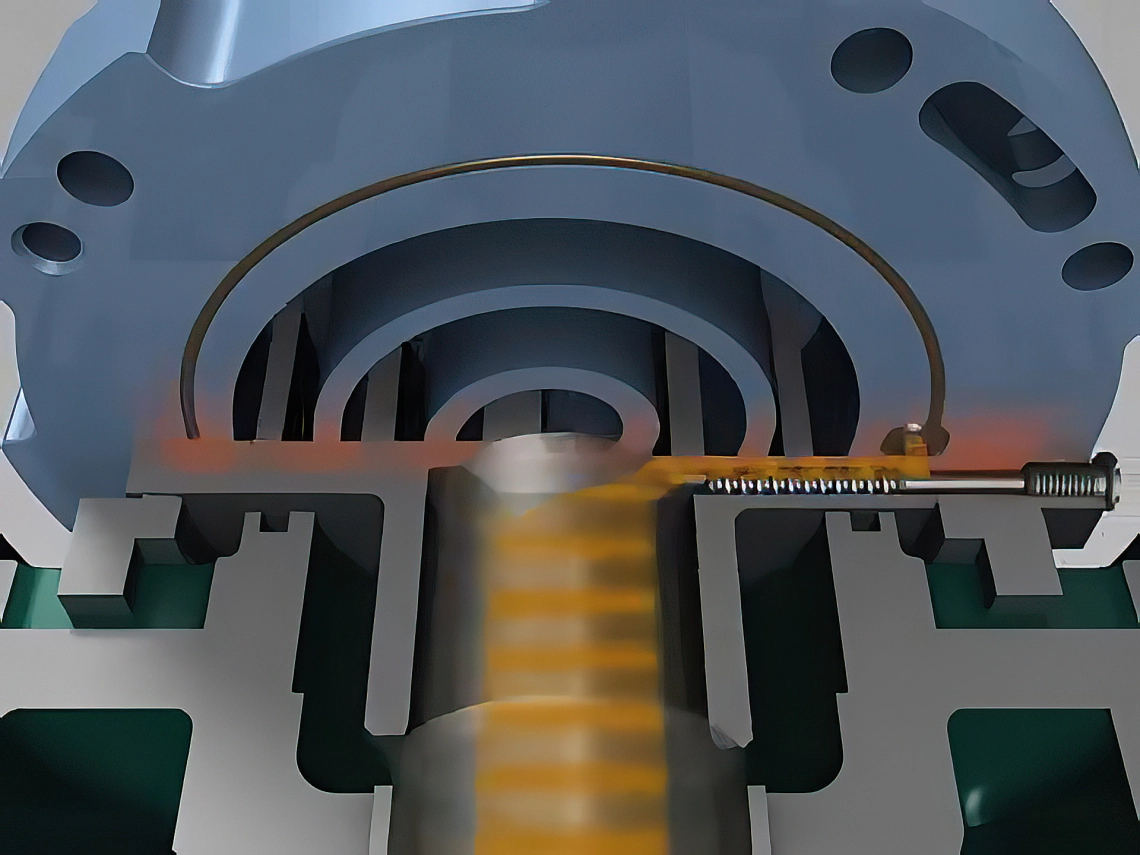

Jaunajā MRF sērijā ir uzlaboti spirālveida kompresori ar diviem papildu izplūdes vārstiem. Jaunā konstrukcija nodrošina optimālu spiediena kontroli kompresora iekšpusē. Pateicoties šim uzlabojumam, ir ievērojami uzlabota darbības stabilitāte pie lieliem un maziem apgriezienu ātrumiem. Ir sasniegts zems izplūdes spiediena pulsāciju līmenis. Uzlabotie ekspluatācijas parametri palielina kompresora kalpošanas laiku un samazina sistēmu enerģijas patēriņu kopumā

Atbrīvošanas vārstu tehnoloģija. Atbrīvojot pārspiedienu kompresijas procesa laikā, šī tehnoloģija samazina kompresijas zudumus, lai uzlabotu kompresora veiktspēju un efektivitāti, darbojoties kompresijas zonā.
Augstas efektivitātes eļļas eļļošanas tehnoloģija. Eļļas eļļošanas padeve ir izstrādāta tā, lai nodrošinātu gultņa eļļas plēves efektivitāti visos darbības apstākļos, tostarp pie zema darba ātruma, izmantojot spiediena starpības padeves tehnoloģiju.
Rāmja atbilstības mehānisma tehnoloģija. Šis mehānisms ir izstrādāts tā, lai kustīgās daļas darbotos ar precīzu vilces spēku (izmantojot divas vidējās spiediena kameras, lai līdzsvarotu katras daļas spēku), kā rezultātā tiek uzlabota kompresora uzticamība, ļaujot tam nenoteiktu laiku darboties augstākā kondensācijas temperatūrā līdz 65 °C, kā arī tiek nodrošināta lielāka kompresora veiktspēja ar mazāku jaudu, līdz minimumam samazinot berzes zudumus.
Zema vibrācijas tehnoloģija. Vibrācija tiek samazināta, sabalansējot rotējošās daļas mehāniskajās un rotora sistēmās, kas darbojas ar dažādiem apgriezieniem no zema līdz augstam, kā rezultātā tiek panākta mazāka vibrācija un zemāks troksnis.
Asimetriskā spirāles tehnoloģija. Spirālveida daļa tika izstrādāta, lai samazinātu noplūdes zudumus pie zemas aukstumnesēja plūsmas iesūkšanas pusē un noplūdes zudumus pie zemas kompresijas pakāpes, kā rezultātā tiek nodrošināta stabilāka aukstumnesēja izplūdes plūsma.
Ovālā spirāles tehnoloģija. Oval Scroll tehnoloģija (Mitsubishi patents), pārveidojot tipisko spirāles formu par ovālu, nodrošina lielāku gājiena tilpumu un jaudu tajā pašā agregāta izmērā.

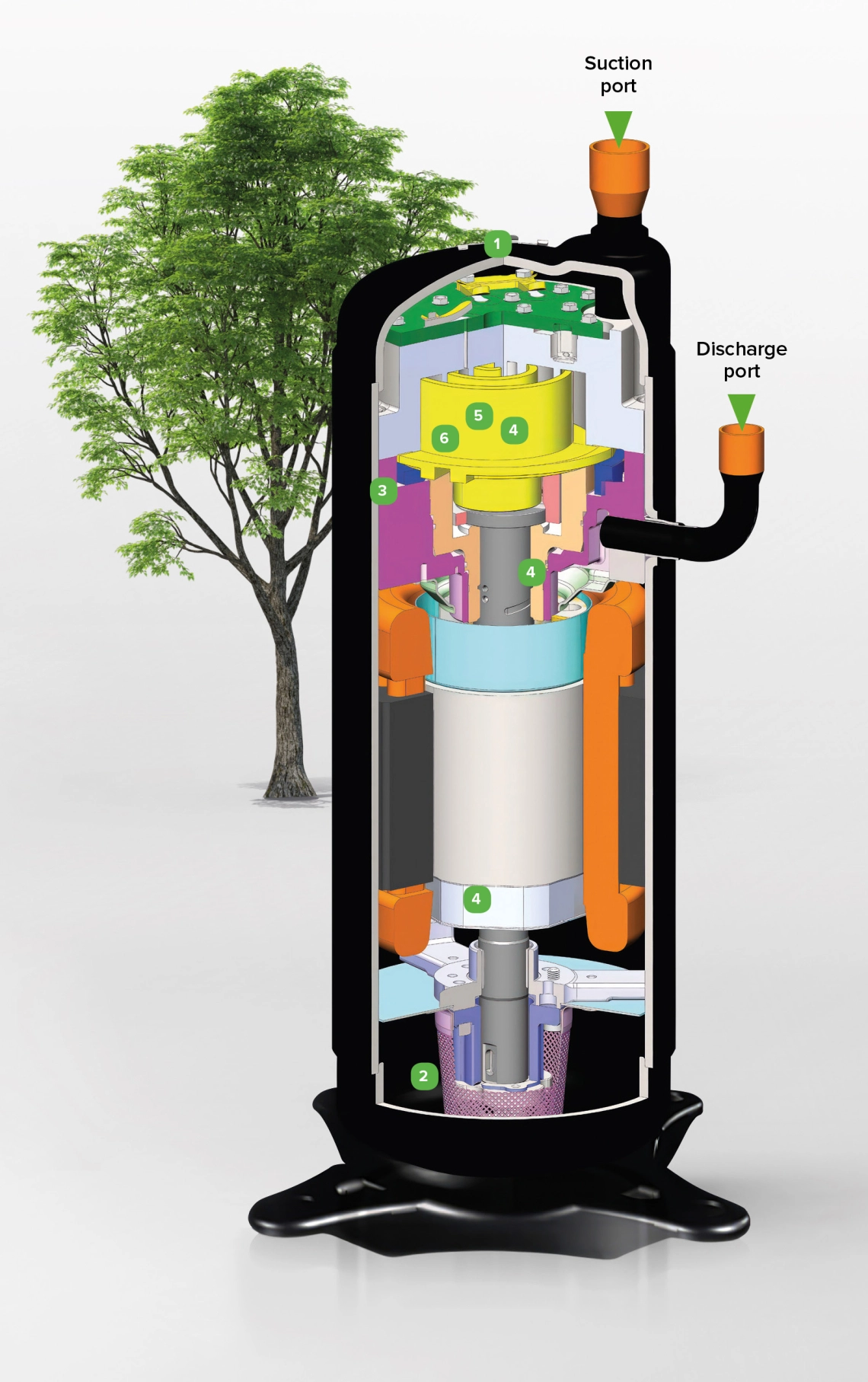

Asymmetric Scroll Technology

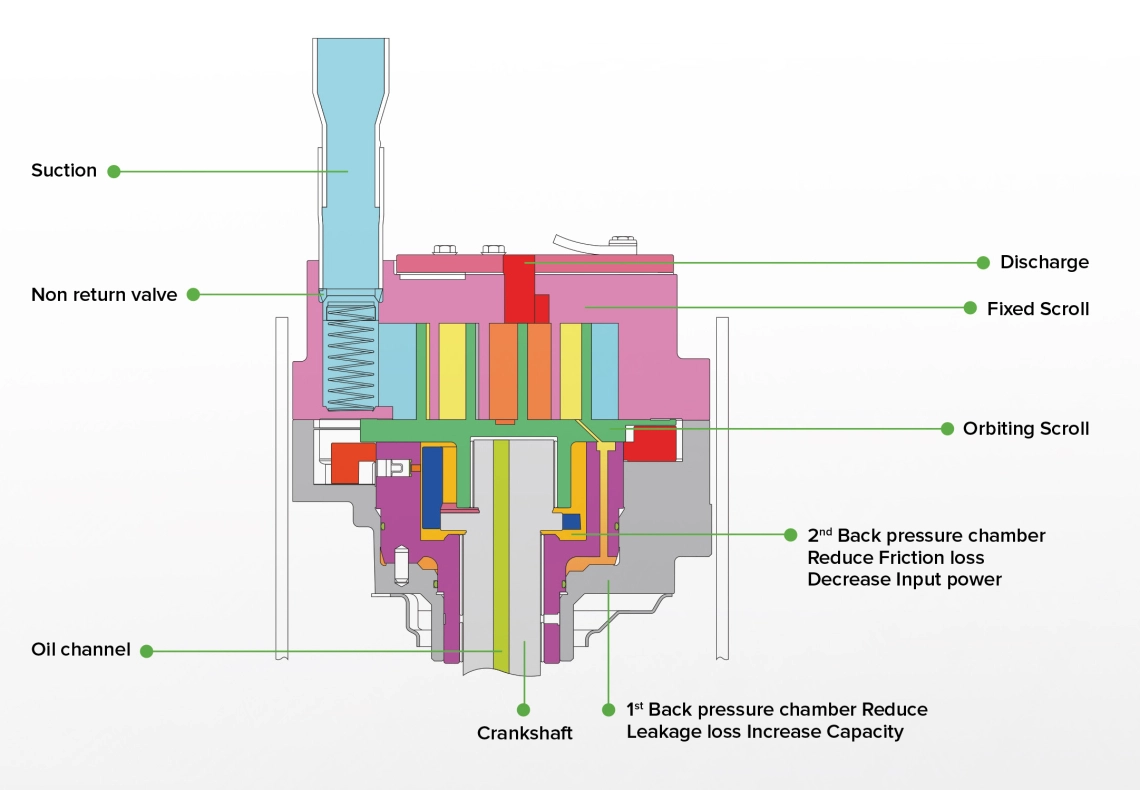

Oval Scroll Technology

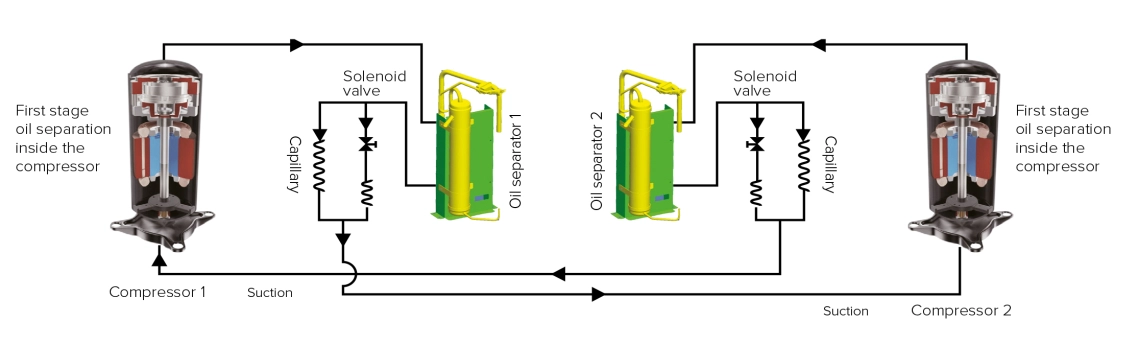

Eļļas atgriešanas efektivitāte

Ja kompresors darbojas ar zemu frekvenci, eļļas atgriešanās notiek tikai caur kapilāru. Ja kompresors darbojas ar augstu frekvenci, eļļas atgriešana notiek caur kapilāru un solenoīda vārstu. Eļļas savstarpējās apmaiņas tehnoloģija nodrošina eļļas līmeņa izlīdzināšanu vairāku kompresoru agregātos.

Oil return efficiency

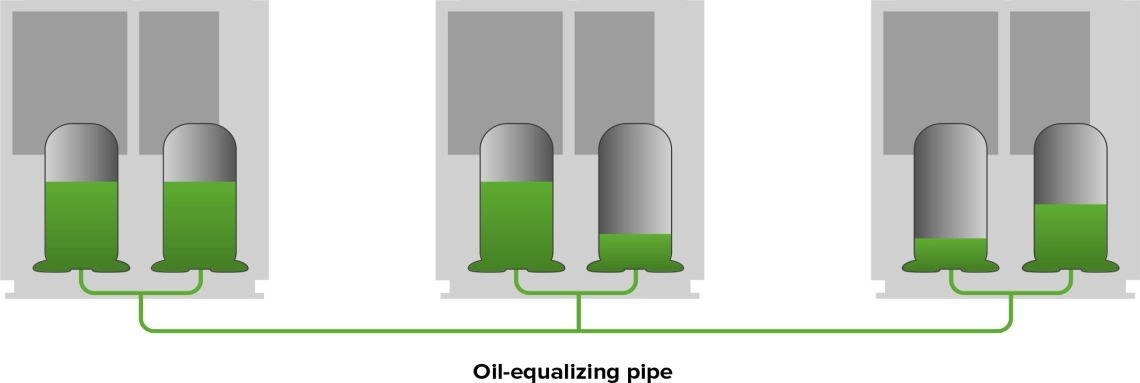

Eļļas līmeņa kontrole

Eļļas izlīdzināšanai starp āra agregātiem vairāku agregātu kombinācijā tiek izmantota papildu caurule. Šī tehnoloģija garantē normālu eļļas līmeni visu āra agregātu kompresoros.

Oil level control

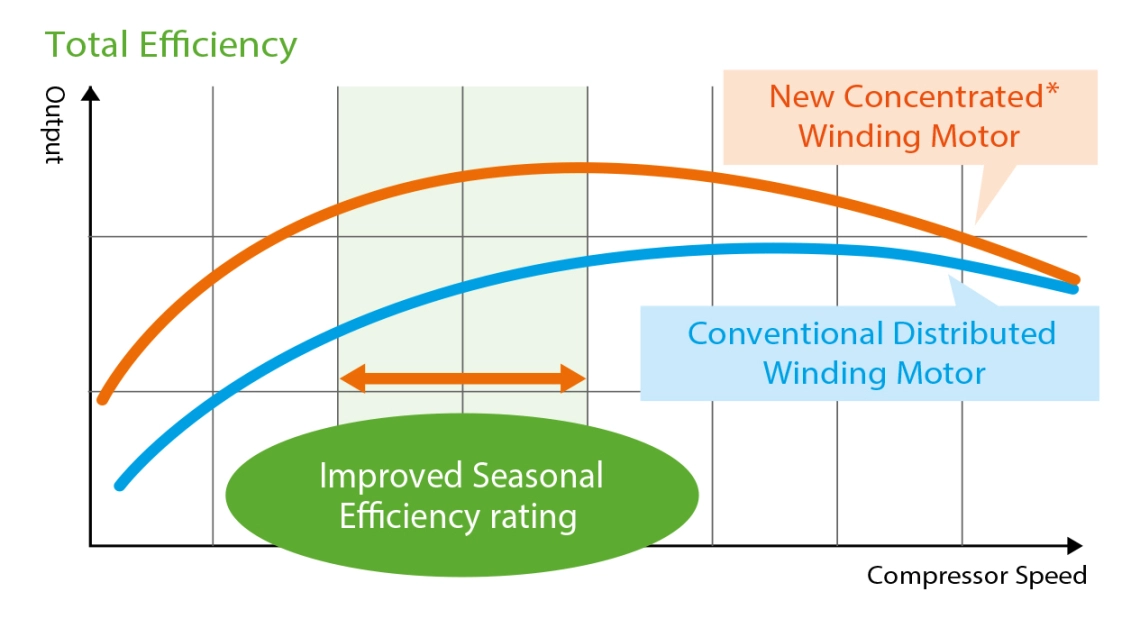

Koncentrēta tinuma motors nodrošina "augstu jaudu" un "kopējās efektivitātes uzlabošanu"

Jaunizstrādātais augstas veiktspējas procesors ļauj ļoti precīzi optimizēt kompresora apgriezienus, kas nodrošina koncentrēta tinuma motora izmantošanu. Mūsu izstrādājums sasniedz augstu jaudu un labāku enerģijas taupīšanas efektu, un jo īpaši uzlabo sezonas efektivitātes rādītāju.

Concentrated winding motor

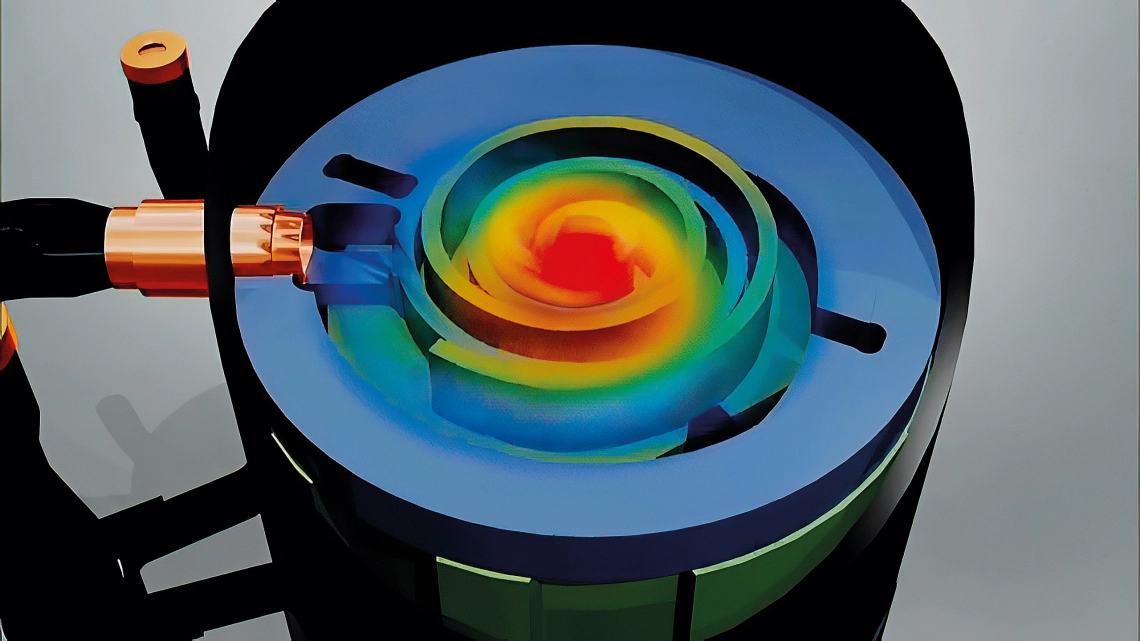

Izplūdes optimizācija

Jaunas vairāku portu izplūdes zonas ieviešana kompresorā nozīmē būtisku spiediena kontroles uzlabojumu, piedāvājot labāku līdzsvaru un optimizāciju. Šī inovācija ir radījusi ievērojamus veiktspējas uzlabojumus, īpaši vidējās frekvences diapazonā, kā rezultātā ir sasniegts augstāks sistēmas gada lietderības koeficients.

Discharge optimization

Discharge optimization_2

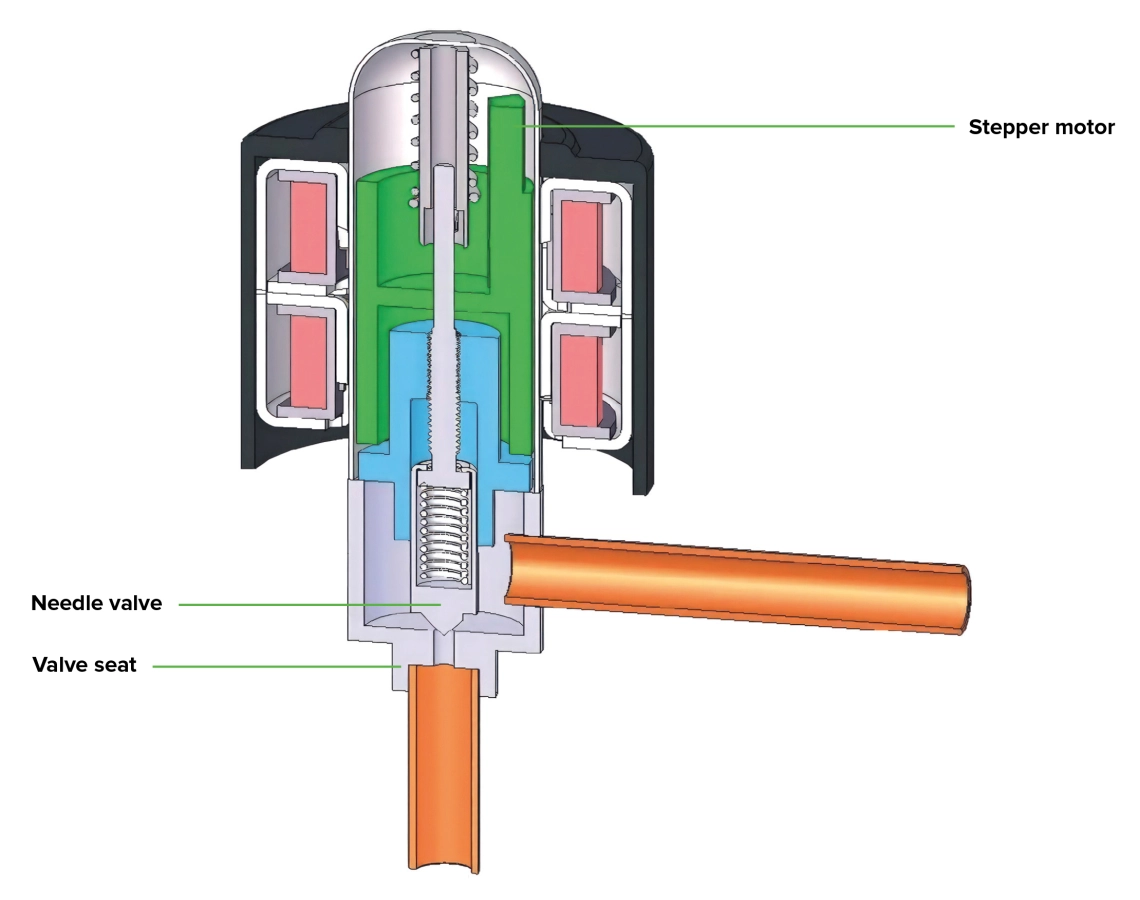

Elektroniskā izplešanās vārsta vadības tehnoloģija

Elektroniskie izplešanās vārsti ir uzstādīti visiem ODU un IDU Lai nodrošinātu efektīvu aukstumaģenta sadali starp ODU un IDU, sasniegtu vienādu efektu un komfortu dažādās telpās.

technology

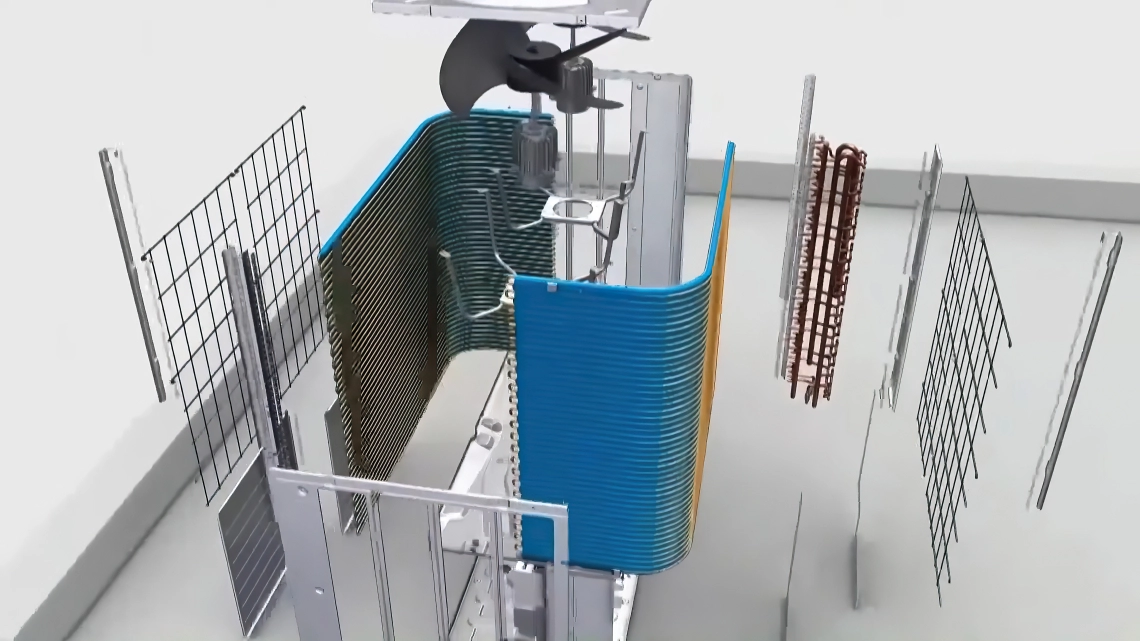

sekciju siltummaiņa konstrukcija

Sekciju siltummainis var regulēt tā jaudu atkarībā no pašreizējās slodzes. Šāda konstrukcija ļauj strādāt ar zemu slodzi (kad darbojas tikai 1-2 iekštelpu vienības, piemēram)

Sectional heat exchanger design

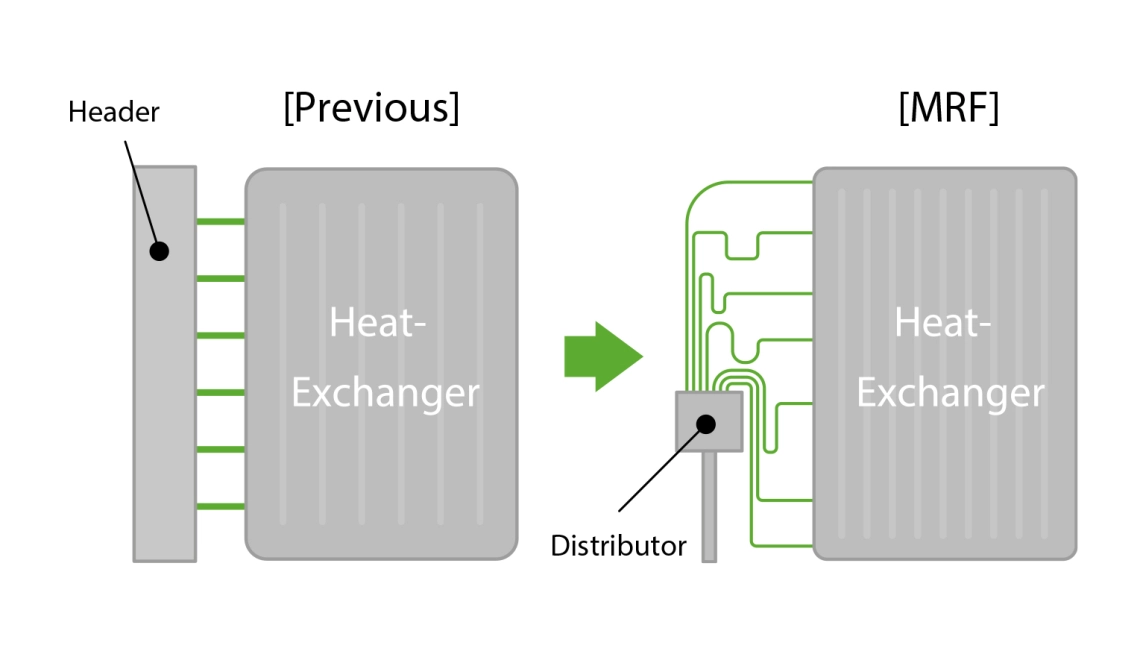

Uzlabots siltummainis

Ar cauruļvadu izkārtojuma pārkārtošanu no kolektora līdz siltummainim ir uzlabota aukstumaģenta sadales plūsma un panākta maksimāla energoefektivitāte. Siltummainim
ir uzlabota aukstumaģenta sadale un palielināta efektivitāte. Turklāt, palielinoties siltummaiņa efektīvajam siltuma apmaiņas laukumam, ir palielinājusies energoefektivitāte.

Improved Heat-exchanger

Improved

Augsta uzticamība

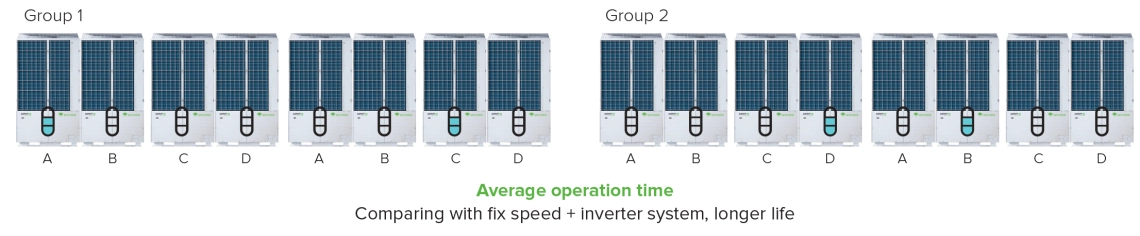

Pārstrādes darbība
Pārstrādes darbība, ilgāks kompresora kalpošanas laiks

High reliability

Pieejami vairāki režīmi, lai apmierinātu dažādu lietotāju vajadzības

Darbības režīms: dzesēšanas prioritāte, sildīšanas prioritāte, tikai dzesēšana, tikai sildīšana un VIP prioritāte.

Klusais režīms: pieejams septiņu pozīciju klusais režīms (nakts klusais režīms un sešu pozīciju klusais režīms).

Statiskā spiediena režīms: bez statiskā spiediena režīms, zema statiskā spiediena režīms, vidēja statiskā spiediena režīms un augsta statiskā spiediena režīms.

Kompresora dubultā aizsardzība

Pamatojoties uz pamata gāzes izplūdes sensoru, MOV 6 kompresora apakšā pievieno eļļas temperatūras sensoru.
Eļļas temperatūras sensora galvenās funkcijas

Kartera sildītāja ieslēgšanas/izslēgšanas kontrole, novēršot kompresora šķidruma triecienu
Nosaka, vai darbības laikā kompresorā iekļūst šķidrs aukstuma aģents
Eļļas pārkaršanas novēršana
Augstspiediena sensors katram kompresoram, tāpēc modulim ar
2 kompresoriem ir 2 augstspiediena sensori un 1 zemspiediena sensors

Aizsardzība pret pērkonu

Lai izvairītos no augstsprieguma pīķiem, spaiļu blokā ir pārsprieguma aizturētājs.

Thunder protection

Tehniskie parametri

T1 3PH/380~400V/50(60)Hz

Viens modulis: 8/10/12/14/16 ZS

Specifikācijas			Vienības	MOV6-08X1EW1AD	MOV6-10X1EW1AD	MOV6-12X1EW1AD	MOV6-14X1EW1AD	MOV6-16X1EW1AD
				/	/	/	/	/
Kombinētais modelis				/	/	/	/	/
				/	/	/	/	/
	Jaudas diapazons		Hp	8	10	12	14	16
Jauda	Dzesēšana		kW	25.2	28	33.5	40	45
	apkure		kW	27.3	31.5	37.5	45	50
	Barošanas avots		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Nominālā ieejas jauda	kW	5.79	7.00	8.59	10.26	11.90
	Dzesēšana	Maksimālā ieejas jauda	kW	14.02	14.38	14.73	16.91	22.68
		Nominālā strāva	A	9.57	11.56	14.19	16.94	19.66
Elektriskie parametri		Maksimālā strāva	A	23.09	23.68	25.1	28.4	36.8
		Nominālā ieejas jauda	kW	6.00	7.08	8.72	10.71	12.05
	Apkure	Maksimālā ieejas jauda	kW	12.72	13.23	13.68	15.60	17.20
		Nominālā strāva	А	9.91	11.69	14.40	17.69	19.90
		Maksimālā strāva	А	20.95	21.79	22.1	25.2	27.88
	EER			4.35	4.00	3.90	3.90	3.78
	COP			4.55	4.45	4.30	4.20	4.15
	SEER			7.13	6.95	6.84	6.48	5.99
	SCOP			5.15	5.08	4.98	4.73	4.16
	Gaisa plūsmas dzesēšana/sildīšana		m³/h	15000/13200	15000/13200	15000/:13200	15000/13200	15600/14400
Veiktspēja	Skaņas spiediena līmenis		dB(A)	57	57	59	59.5	61
	Skaņas jaudas līmenis		dB(A)	73	73	75	76	77

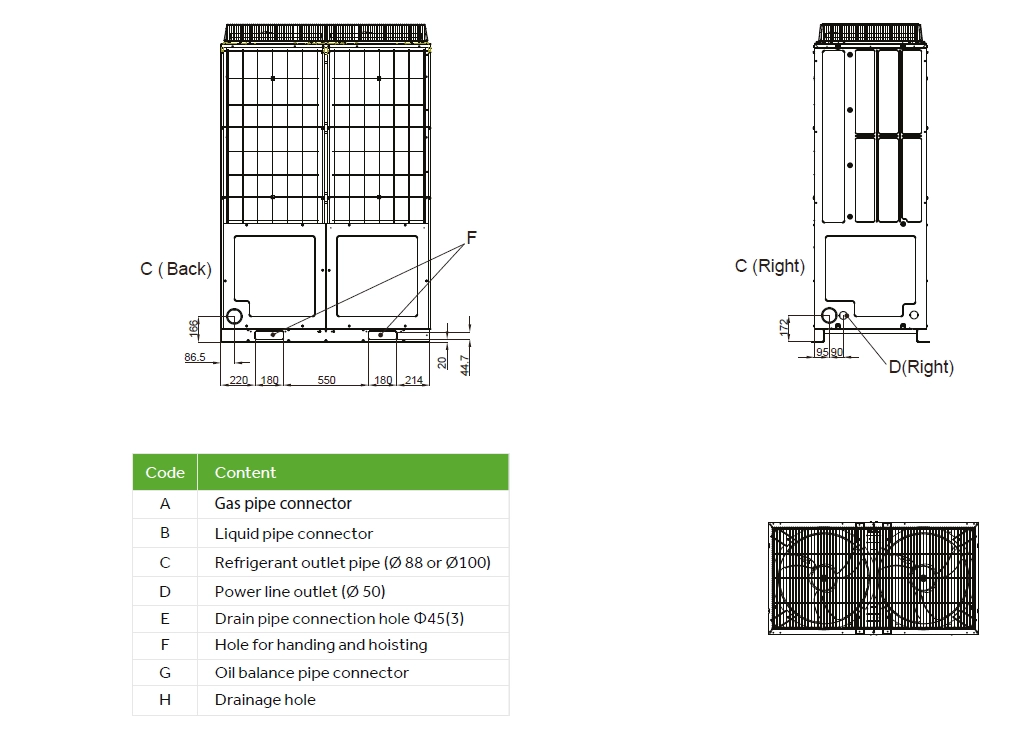

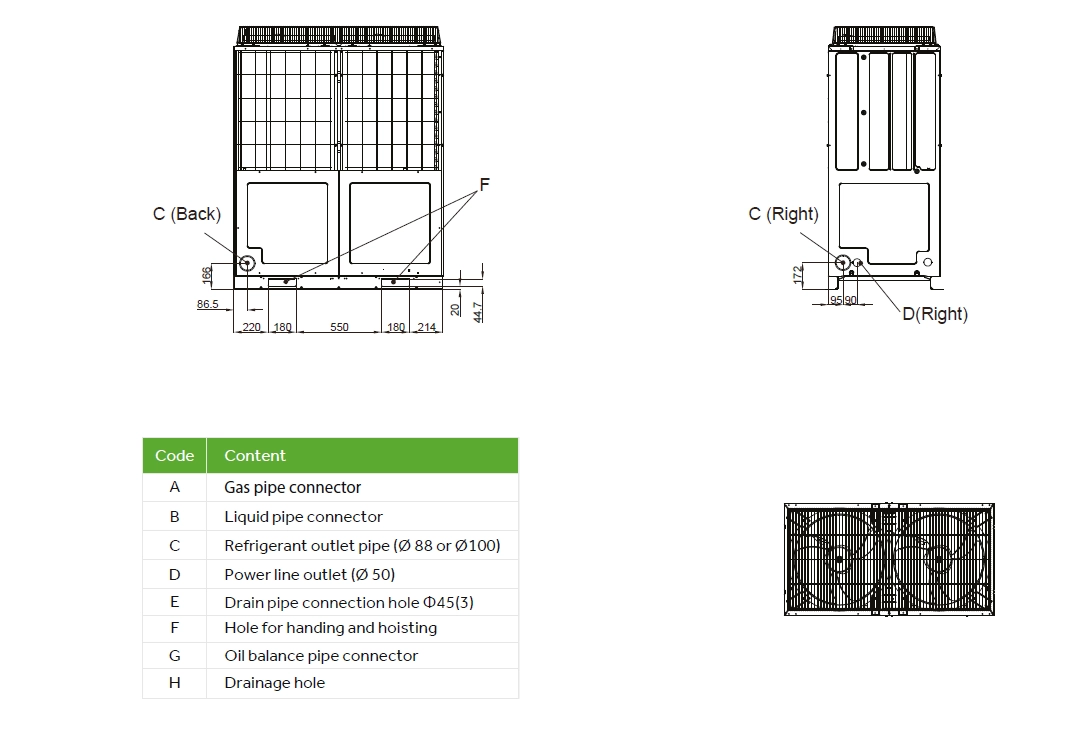

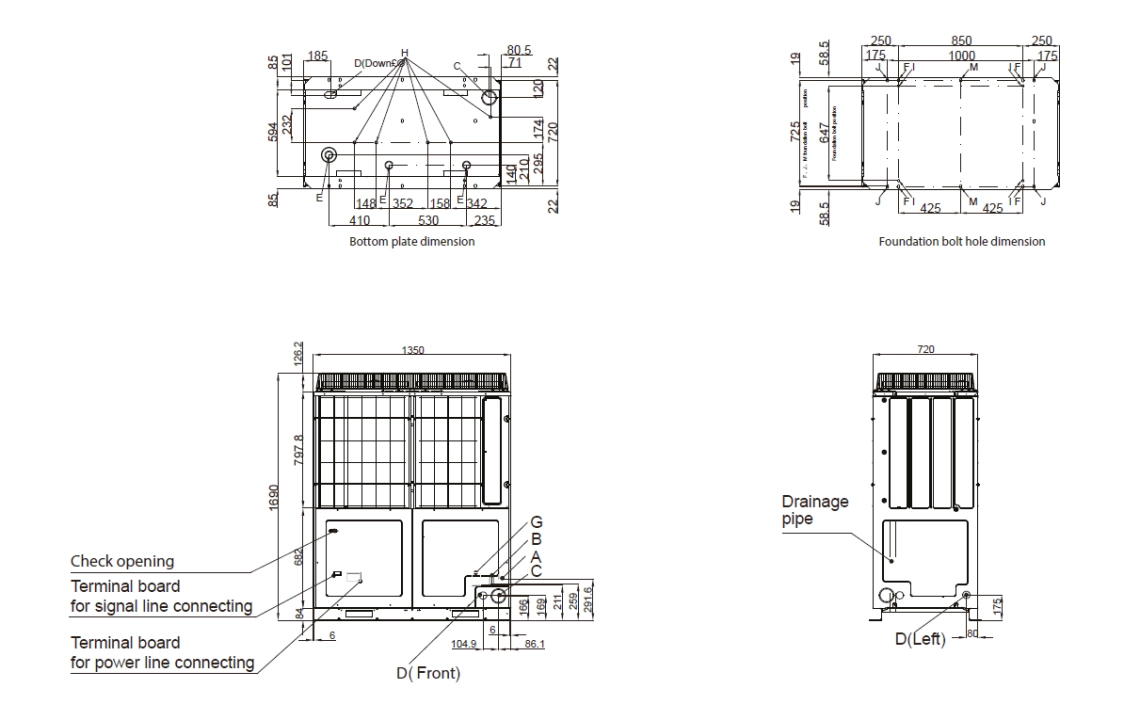

	Ārējie izmēri (W/D/H)		mm	1350×720×1690	1350×720×1690	1350×720×1690	1350×720×1690	1350×720×1690
	Transportēšanas izmēri (platums/augstums/augstums)		mm	1450×826×1885	1450×826×1885	1450×826×1885	1450×826×1885	1450×826×1885
	Tīrais/nosūtīšanas svars		kg	269/305	269/305	269/305	275/311	323/359
	Kompresora tips			DC INV. SCROLL
	Kompresora zīmols			MITSUBISHІ ELECTRIC
	Kompresora daudzums			1INV
	Dzesētāja tips			R410A
	Dzesētāja uzlāde		kg	9.7	9.7	9.7	10	10
	Aukstumnesēja šķidruma caurule		mm	9.52	9.52	12.7	12.7	12.7
Uzstādīšana	Aukstumnesēja gāzes caurule		mm	19.05	22.22	25.4	25.4	28.58
	Eļļas izlīdzināšanas caurule		mm	9.52	9.52	9.52	9.52	9.52

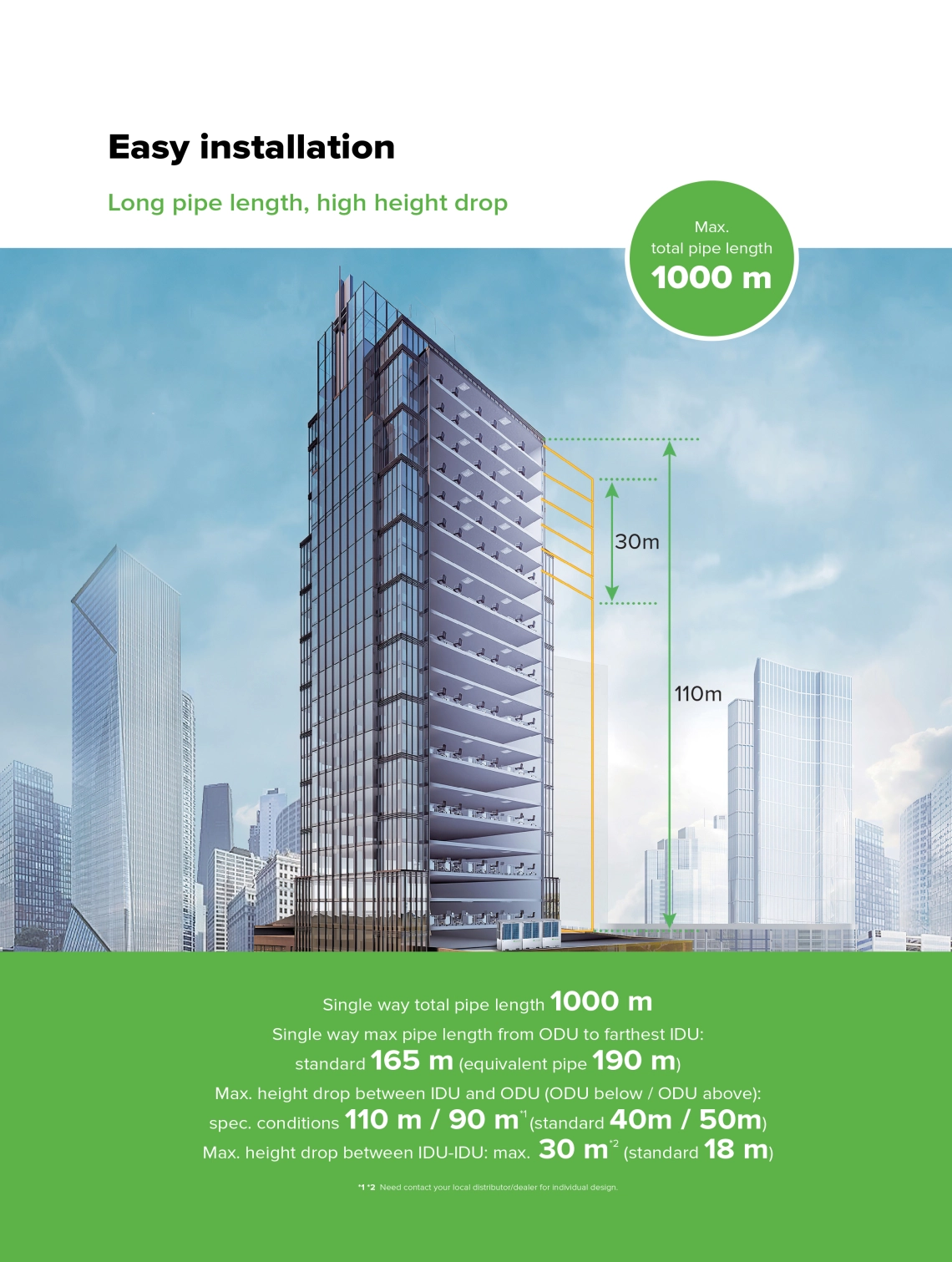

	Maksimālais kopējais caurules garums		m	1000	1000	1000	1000	1000
	Maksimālais caurules garums (ekvivalents/fakts)		m	190/165	190/165	190/165	190/165	190/165
	Maksimālais kritums starp I.U.&O.U. (O.U. uz augšu/uz leju⁾¹		m	90/110	90/110	90/110	90/110	90/110
	Standarta kritums starp I.U.&O.^U2		m	50/40	50/40	50/40	50/40	50/40
	Maksimālais kritums starp I.^U3		m	30	30	30	30	30
	Standarta kritums starp I.^U4		m	18	18	18	18	18
	Ārējais statiskais spiediens		Pa	82	82	82	82	82
Savienojuma attiecība	Savienojamās iekštelpu vienības attiecība		%	50-160	50-160	50-160	50-160	50-160
	Maksimālais iekštelpu vienību skaits			18	20	24	29	33
Darba temp.	Dzesēšanas(DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	Apkure(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)	(-23...21)

Specifikācijas			Vienības	MOV6-18X1EW1AD	MOV6-20X1EW1AD	MOV6-22X1EW1AD	MOV6-24X1EW1AD
				/	/	/	/
Kombinētais modelis				/	/	/	/
				/	/	/	/
	Jaudas diapazons		Hp	18	20	22	24
Jauda	Dzesēšana		kW	50.4	56	61.5	68
	apkure		kW	56.5	63	69	73
	Barošanas avots		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Nominālā ieejas jauda	kW	13.62	15.56	17.57	19.71
	Dzesēšana	Maksimālā ieejas jauda	kW	22.10	25.19	30.56	37.47
		Nominālā strāva	A	22.50	25.69	29.02	32.55
Elektriskie parametri		Maksimālā strāva	A	36.15	41.1	49.65	60.45
		Nominālā ieejas jauda	kW	13.95	15.95	18.16	19.47
	Apkure	Maksimālā ieejas jauda	kW	22.68	25.19	27.72	28.62
		Nominālā strāva	А	23.04	26.34	29.99	32.15
		Maksimālā strāva	А	37.8	42	46.05	47.4
	EER			3.70	3.60	3.50	3.45
	COP			4.05	3.95	3.80	3.75
	SEER			6.13	6.00	5.88	5.69
	SCOP			4.27	4.19	3.99	3.87
	Gaisa plūsma		m³/h	16200/15000	16200/15000	16200/15000	16200/15000
Darbības rādītāji	Skaņas spiediena līmenis		dB(A)	62	62	62	63
	Skaņas jaudas līmenis		dB(A)	79	79	79	80

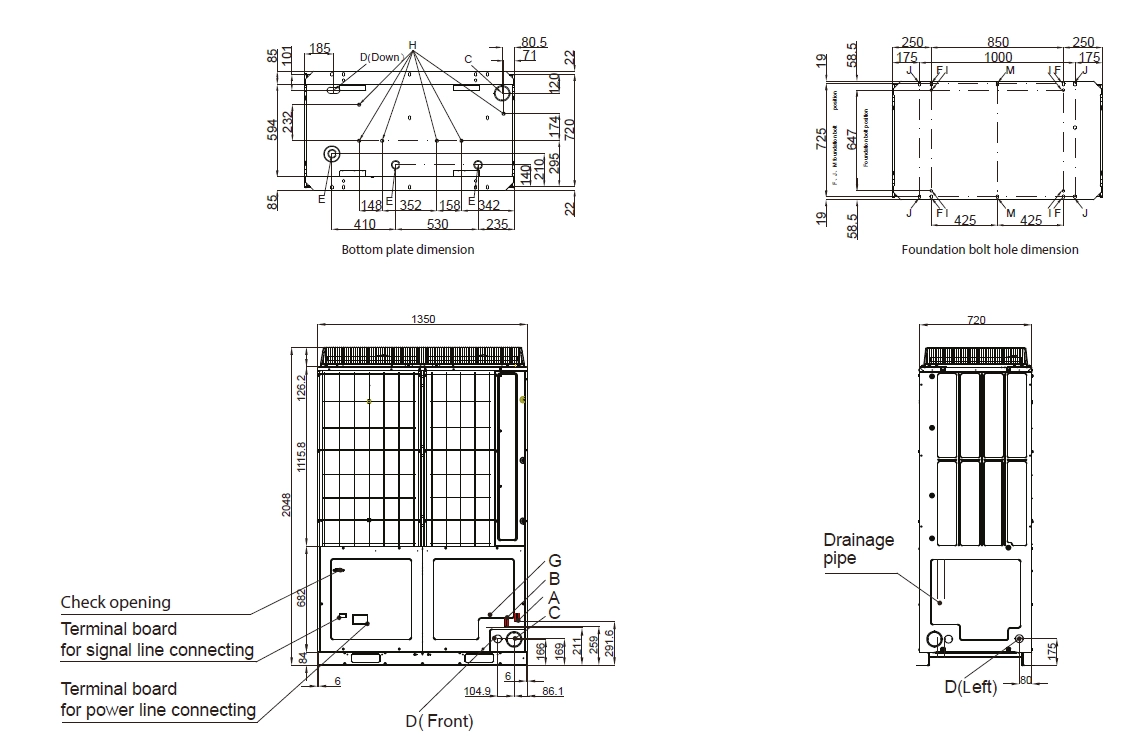

	Ārējie izmēri (W/D/H)		mm	1350×720×2048	1350×720×2048	1350×720×2048	1350×720×2048
	Transportēšanas izmēri (platums/augstums/augstums)		mm	1450×826×2225	1450×826×2225	1450×826×2225	1450×826×2225
	Tīrais/nosūtīšanas svars		kg	354/400	354/400	380/426	380/426
	Kompresora tips			DC INV. SCROLL
	Kompresora zīmols			MITSUBISHІ ELECTRIC
	Kompresora daudzums			2INV
	Dzesētāja tips			R410A
	Dzesēšanas līdzekļa uzlāde		kg	10	10	10	10
	Aukstumnesēja šķidruma caurule		mm	15.88	15.88	15.88	15.88
Uzstādīšana	Aukstumnesēja gāzes caurule		mm	28.58	28.58	28.58	28.58
	Eļļas izlīdzināšanas caurule		mm	9.52	9.52	9.52	9.52
	Maksimālais kopējais caurules garums		m	1000	1000	1000	1000
	Maksimālais caurules garums (ekvivalents/fakts)		m	190/165	190/165	190/165	190/165
	Maksimālais kritums starp I.U.&O.U. (O.U. uz augšu/uz leju⁾¹		m	90/110	90/110	90/110	90/110
	Standarta kritums starp I.U.&O.^U2		m	50/40	50/40	50/40	50/40
	Maksimālais kritums starp I.^U3		m	30	30	30	30
	Standarta kritums starp I.^U4		m	18	18	18	18
	Ārējais statiskais spiediens		Pa	82	82	82	82
Savienojuma attiecība	Savienojamās iekštelpu vienības attiecība		%	50-160	50-160	50-160	50-160
	Maksimālais iekštelpu vienību skaits			37	41	45	49
Darba temp.	Dzesēšanas(DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	Apkure(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

Kombinētais modulis: 26-48HP
(2 moduļi)

T1 3PH/380~400V/50(60)Hz

Specifikācijas			Vienības		MOV6-28X1EW1AD	MOV6-30X1EW1AD	MOV6-32X1EW1AD
				MOV6-12X1EW1AD	MOV6-14X1EW1AD	MOV6-14X1EW1AD	MOV6-14X1EW1AD
Kombinētais modelis				MOV6-14X1EW1AD	MOV6-14X1EW1AD	MOV6-16X1EW1AD	MOV6-18X1EW1AD
				/	/	/	/
	Jaudas diapazons		Hp	26	28	30	32
Jauda	Dzesēšana		kW	73.5	80	85	90.4
	apkure		kW	82.5	90	95	101.5
	Barošanas avots		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Nominālā ieejas jauda	kW	18.85	20.51	22.16	23.88
	Dzesēšana	Maksimālā ieejas jauda	kW	31.64	33.81	39.59	39.00
		Nominālā strāva	A	31.12	33.88	36.60	39.43
Elektriskie parametri		Maksimālā strāva	A	53.5	56.8	65.2	64.55
		Nominālā ieejas jauda	kW	19.44	21.43	22.76	24.66
	Apkure	Maksimālā ieejas jauda	kW	29.28	31.20	32.80	38.28
		Nominālā strāva	А	32.10	35.39	37.59	40.73
		Maksimālā strāva	А	47.3	50.4	53.08	63
	EER			3.90	3.90	3.84	3.79
	COP			4.24	4.20	4.17	4.12
	SEER			6.63	6.48	6.21	6.29
	SCOP			4.84	4.73	4.41	4.46
	Gaisa plūsma		m³/h	30000/26400	30000/26400	30600/27600	31200/28200
Veiktspēja	Skaņas spiediena līmenis		dB(A)	62	62.5	63	64
	Skaņas jaudas līmenis		dB(A)	79	80	80	81
	Ārējie izmēri (W/D/H)		mm	1350×720×1690+ 1350×720×1690	(1350×720×1690)*2	1350×720×1690+ 1350×720×1690	1350×720×1690+ 1350×720×2048
	Transportēšanas izmēri (platums/augstums/augstums)		mm	1450×826×1885+ 1450×826×1885	(1450×826×1885)*2	1450×826×1885+ 1450×826×1885	1450×826×1885+ 1450×826×2225
	Tīrais/nosūtīšanas svars		kg	269/305+275/311	275/311+275/311	275/311+323/359	275/311+354/400
	Kompresora tips			DC INV. SCROLL
	Kompresora zīmols			MITSUBISHІ ELECTRIC
	Kompresora daudzums			1INV+1INV	1INV*2	1INV+2INV	1INV+2INV
	Dzesētāja tips			R410A
	Dzesētāja uzlāde		kg	19.7	10	10	10
	Aukstumnesēja šķidruma caurule		mm	19.05	19.05	19.05	19.05
Uzstādīšana	Aukstumnesēja gāzes caurule		mm	31.8	31.8	31.8	31.8
	Eļļas izlīdzināšanas caurule		mm	9.52	9.52	9.52	9.52
	Maksimālais kopējais caurules garums		m	1000	1000	1000	1000
	Maksimālais caurules garums (ekvivalents/fakts)		m	190/165	190/165	190/165	190/165
	Maksimālais kritums starp I.U.&O.U. (O.U. uz augšu/uz leju⁾¹		m	90/110	90/110	90/110	90/110
	Standarta kritums starp I.U.&O.^U2		m	50/40	50/40	50/40	50/40
	Maksimālais kritums starp I.^U3		m	30	30	30	30
	Standarta kritums starp I.^U4		m	18	18	18	18
	Ārējais statiskais spiediens		Pa	82	82	82	82
Savienojuma attiecība	Savienojamās iekštelpu vienības attiecība		%	50-160	50-160	50-160	50-160
	Maksimālais iekštelpu vienību skaits			53	58	62	64
Darba temp.	Dzesēšanas(DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	Apkure(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

Specifikācijas			Vienības	MOV6-34X1EW1AD	MOV6-36X1EW1AD	MOV6-38X1EW1AD	MOV6-40X1EW1AD
				MOV6-16X1EW1AD	MOV6-16X1EW1AD	MOV6-18X1EW1AD	MOV6-20X1EW1AD
Kombinētais modelis				MOV6-18X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD
				/	/	/	/
	Jaudas diapazons		Hp	34	36	38	40
Jauda	Dzesēšana		kW	95.4	101	106.4	112
	apkure		kW	106.5	113	119.5	126
	Barošanas avots		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Nominālā ieejas jauda	kW	25.53	27.46	29.18	31.11
	Dzesēšana	Maksimālā ieejas jauda	kW	44.78	47.87	47.28	50.37
		Nominālā strāva	A	42.16	45.35	48.19	51.38
Elektriskie parametri		Maksimālā strāva	A	72.95	77.9	77.25	82.2
		Nominālā ieejas jauda	kW	26.00	28.00	29.90	31.90
	Apkure	Maksimālā ieejas jauda	kW	39.88	42.39	47.87	50.37
		Nominālā strāva	А	42.94	46.24	49.38	52.68
		Maksimālā strāva	А	65.68	69.88	79.8	84
	EER			3.74	3.68	3.65	3.60
	COP			4.10	4.04	4.00	3.95
	SEER			6.07	6.01	6.08	6.00
	SCOP			4.21	4.17	4.23	4.19
	Gaisa plūsma		m³/h	31800/29400	31800/29400	32400/30000	32400/30000
Veiktspēja	Skaņas spiediena līmenis (H)		dB(A)	64.5	64.5	65	65
	Skaņas jaudas līmenis (H)		dB(A)	82	82	83	83
	Ārējie izmēri (W/D/H)		mm	1350×720×1690+ 1350×720×2048	1350×720×1690+ 1350×720×2048	1350×720×2048+ 1350×720×2048	(1350×720×2048)*2
	Transportēšanas izmēri (platums/augstums/augstums)		mm	1450×826×1885+ 1450×826×2225	1450×826×1885+ 1450×826×2225	1450×826×2225+ 1450×826×2225	(1450×826×2225)*2
	Tīrais/nosūtīšanas svars		kg	323/359+354/400	323/359+354/400	354/400+354/400	354/400+354/400
	Kompresora tips			DC INV. SCROLL
	Kompresora zīmols			MITSUBISHІ ELECTRIC
	Kompresora daudzums			2INV+2INV	2INV+2INV	2INV+2INV	2INV*2
	Dzesētāja tips			R410A
	Dzesētāja uzlāde		kg	20	20	20	20
	Aukstumnesēja šķidruma caurule		mm	19.05	19.05	19.05	19.05
Uzstādīšana	Aukstumnesēja gāzes caurule		mm	38.1	38.1	38.1	38.1
	Eļļas izlīdzināšanas caurule		mm	9.52	9.52	9.52	9.52
	Maksimālais kopējais caurules garums		m	1000	1000	1000	1000
	Maksimālais caurules garums (ekvivalents/fakts)		m	190/165	190/165	190/165	190/165
	Maksimālais kritums starp I.U.&O.U. (O.U. uz augšu/uz leju⁾¹		m	90/110	90/110	90/110	90/110
	Standarta kritums starp I.U.&O.^U2		m	50/40	50/40	50/40	50/40
	Maksimālais kritums starp I.^U3		m	30	30	30	30
	Standarta kritums starp I.^U4		m	18	18	18	18
	Ārējais statiskais spiediens		Pa	82	82	82	82
Savienojuma attiecība	Savienojamās iekštelpu vienības attiecība		%	50-160	50-160	50-160	50-160
	Maksimālais iekštelpu vienību skaits			37	41	45	49
Darba temp.	Dzesēšanas(DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	Apkure(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

Specifikācijas			Vienības	MOV6-42X1EW1AD	MOV6-44X1EW1AD	MOV6-46X1EW1AD	MOV6-48X1EW1AD
				MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-22X1EW1AD	MOV6-24X1EW1AD
Kombinētais modelis				MOV6-22X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD
				/	/	/	/
	Jaudas diapazons		Hp	42	44	46	48
Jauda	Dzesēšana		kW	117.5	124	129.5	136
	apkure		kW	132	136	142	146
	Barošanas avots		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Nominālā ieejas jauda	kW	33.13	35.27	37.28	39.42
	Dzesēšana	Maksimālā ieejas jauda	kW	55.75	62.66	68.03	74.94
		Nominālā strāva	A	54.71	58.24	61.57	65.10
Elektriskie parametri		Maksimālā strāva	A	90.75	101.55	110.1	120.9
		Nominālā ieejas jauda	kW	34.11	35.42	37.62	38.93
	Apkure	Maksimālā ieejas jauda	kW	52.91	53.81	56.34	57.24
		Nominālā strāva	А	56.33	58.49	62.14	64.30
		Maksimālā strāva	А	88.05	89.4	93.45	94.8
	EER			3.55	3.52	3.47	3.45
	COP			3.87	3.84	3.77	3.75
	SEER			5.96	5.84	5.80	5.69
	SCOP			4.08	4.01	3.93	3.87
	Gaisa plūsma		m³/h	32400/30000	32400/30000	32400/30000	32400/30000
Veiktspēja	Skaņas spiediena līmenis		dB(A)	65	65.5	65.5	66
	Skaņas jaudas līmenis		dB(A)	83	83	83	84
	Ārējie izmēri (W/D/H)		mm	1350×720×2048+ 1350×720×2048	1350×720×2048+ 1350×720×2048	1350×720×2048+ 1350×720×2048	(1350×720×2048)*2
	Transportēšanas izmēri (platums/augstums/augstums)		mm	1450×826×2225+ 1450×826×2225	1450×826×2225+ 1450×826×2225	1450×826×2225+ 1450×826×2225	(1450×826×2225)*2
	Tīrais/nosūtīšanas svars		kg	354/400+380/426	354/400+380/426	380/426+380/426	380/426+380/426
	Kompresora tips			DC INV. SCROLL
	Kompresora zīmols			MITSUBISHІ ELECTRIC
	Kompresora daudzums			2INV+2INV	2INV+2INV	2INV+2INV	2INV*2
	Dzesētāja tips			R410A
	Dzesētāja uzlāde		kg	20	20	20	20
	Aukstumnesēja šķidruma caurule		mm	19.05	19.05	19.05	19.05
Uzstādīšana	Aukstumnesēja gāzes caurule		mm	38.1	38.1	38.1	38.1
	Eļļas izlīdzināšanas caurule		mm	9.52	9.52	9.52	9.52
	Maksimālais kopējais caurules garums		m	1000	1000	1000	1000
	Maksimālais caurules garums (ekvivalents/fakts)		m	190/165	190/165	190/165	190/165
	Maksimālais kritums starp I.U.&O.U. (O.U. uz augšu/uz leju⁾¹		m	90/110	90/110	90/110	90/110
	Standarta kritums starp I.U.&O.^U2		m	50/40	50/40	50/40	50/40
	Maksimālais kritums starp I.^U3		m	30	30	30	30
	Standarta kritums starp I.^U4		m	18	18	18	18
	Ārējais statiskais spiediens		Pa	82	82	82	82
Savienojuma attiecība	Savienojamās iekštelpu vienības attiecība		%	50-160	50-160	50-160	50-160
	Maksimālais iekštelpu vienību skaits			64	64	64	64
Darba temp.	Dzesēšanas(DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	Apkure(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

Kombinētais modulis: 50-72HP
(3 moduļi)

T1 3PH/380~400V/50(60)Hz

Specifikācijas			Vienības	MOV6-50X1EW1AD	MOV6-52X1EW1AD	MOV6-54X1EW1AD	MOV6-56X1EW1AD
				MOV6-14X1EW1AD	MOV6-16X1EW1AD	MOV6-16X1EW1AD	MOV6-16X1EW1AD
Kombinētais modelis				MOV6-18X1EW1AD	MOV6-16X1EW1AD	MOV6-18X1EW1AD	MOV6-20X1EW1AD
				MOV6-18X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD
	Jaudas diapazons		Hp	50	52	54	56
Jauda	Dzesēšana		kW	140.8	146	151.4	157
	apkure		kW	158	163	169.5	176
	Enerģijas padeve		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Nominālā ieejas jauda	kW	37.50	39.37	41.08	43.02
	Dzesēšana	Maksimālā ieejas jauda	kW	61.10	70.55	69.96	73.05
		Nominālā strāva	A	61.93	65.01	67.85	71.04
Elektriskie parametri		Maksimālā strāva	A	100.7	114.7	114.05	119
		Nominālā ieejas jauda	kW	38.62	40.05	41.95	43.95
	Apkure	Maksimālā ieejas jauda	kW	60.96	59.59	65.07	67.57
		Nominālā strāva	А	63.77	66.14	69.28	72.58
		Maksimālā strāva	А	100.8	97.76	107.68	111.88
	EER			3.75	3.71	3.69	3.65
	COP			4.09	4.07	4.04	4.00
	SEER			6.36	6.12	6.05	6.01
	SCOP			4.39	4.17	4.20	4.18
	Gaisa plūsma		m³/h	47400/43800	47400/43800	48000/44400	48000/44400
Veiktspēja	Skaņas spiediena līmenis		dB(A)	66	66	66.5	66.5
	Skaņas jaudas līmenis		dB(A)	84	84	85	85
	Ārējie izmēri (W/D/H)		mm	1350×720×1690+ (1350×720×2048)*2	(1350×720×1690)*2+ 1350×720×2048	1350×720×1690+1350×720× 2048+1350×720×2048	1350×720×1690+ (1350×720×2048)*2
	Transportēšanas izmēri (platums/augstums/augstums)		mm	1450×826×1885+ (1450×826×2225)*2	1450×826×1885)*2+ 1450×826×2225	1450×826×1885+1450×826× 2225+1450×826×2225	1450×826×1885+ (1450×826×2225)*2
	Tīrais/nosūtīšanas svars		kg	275/311+354/400+354/400	323/359+354/400+354/400	323/359+354/400+354/400	323/359+354/400+354/400
	Kompresora tips			DC INV. SCROLL
	Kompresora zīmols			MITSUBISHІ ELECTRIC
	Kompresora daudzums			1INV+2INV*2	2INV*2+2INV	2INV+2INV+2INV+2INV	2INV+2INV*2
	Dzesētāja tips			R410A
	Dzesētāja uzlāde		kg	30	30	30	30
	Aukstumnesēja šķidruma caurule		mm	19.05	19.05	19.05	19.05
Uzstādīšana	Aukstumnesēja gāzes caurule		mm	38.1	38.1	38.1	41.3
	Eļļas izlīdzināšanas caurule		mm	9.52	9.52	9.52	9.52
	Maksimālais kopējais caurules garums		m	1000	1000	1000	1000
	Maksimālais caurules garums (ekvivalents/fakts)		m	190/165	190/165	190/165	190/165
	Maksimālais kritums starp I.U.&O.U. (O.U. uz augšu/uz leju⁾¹		m	90/110	90/110	90/110	90/110
	Standarta kritums starp I.U.&O.^U2		m	50/40	50/40	50/40	50/40
	Maksimālais kritums starp I.^U3		m	30	30	30	30
	Standarta kritums starp I.^U4		m	18	18	18	18
	Ārējais statiskais spiediens		Pa	82	82	82	82
Savienojuma attiecība	Savienojamās iekštelpu vienības attiecība		%	50-160	50-160	50-160	50-160
	Maksimālais iekštelpu vienību skaits			64	64	64	64
Darba temp.	Dzesēšanas(DB)		°C	(-5...50)	(-5...50)	(-5..50)	(-5...50)
	Apkure(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23..21)

Specifikācijas			Vienības	MOV6-58X1EW1AD	MOV6-60X1EW1AD	MOV6-62X1EW1AD	MOV6-64X1EW1AD
				MOV6-18X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD
Kombinētais modelis				MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD
				MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-22X1EW1AD	MOV6-24X1EW1AD
	Jaudas diapazons		Hp	58	60	62	64
Jauda	Dzesēšana		kW	162.4	168	173.5	180
	apkure		kW	182.5	189	195	199
	Barošanas avots		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Nominālā ieejas jauda	kW	44.73	46.67	48.68	50.82
	Dzesēšana	Maksimālā ieejas jauda	kW	72.47	75.56	80.93	87.84
		Nominālā strāva	A	73.88	77.07	80.40	83.93
Elektriskie parametri		Maksimālā strāva	A	118.35	123.3	131.85	142.65
		Nominālā ieejas jauda	kW	45.85	47.85	50.06	51.37
	Apkure	Maksimālā ieejas jauda	kW	73.05	75.56	78.09	78.99
		Nominālā strāva	А	75.72	79.02	82.67	84.83
		Maksimālā strāva	А	121.8	126	130.05	131.4
	EER			3.63	3.60	3.56	3.54
	COP			3.98	3.95	3.90	3.87
	SEER			6.06	6.00	5.98	5.90
	SCOP			4.27	4.19	4.12	4.07
	Gaisa plūsma		m³/h	48600/45000	48600/45000	48600/45000	48600/45000
Veiktspēja	Skaņas spiediena līmenis		dB(A)	67	67	67	67
	Skaņas jaudas līmenis		dB(A)	85	85	85	85
	Ārējie izmēri (W/D/H)		mm	1350×720×2048+ (1350×720×2048)*2	(1350×720×2048)*3	(1350×720×2048)*2+ 1350×720×2048	(1350×720×2048)*2+ 1350×720×2048
	Transportēšanas izmēri (platums/augstums/augstums)		mm	1450×826×2225+ (1450×826×2225)*2	(1450×826×2225)*3	(1450×826×2225)*2+ (450×826×2225)	(1450×826×2225)*2+ 1450×826×2225
	Tīrais/nosūtīšanas svars		kg	354/400+354/400+380/426	354/400+354/400+380/426	354/400+354/400+380/426	354/400+354/400+380/426
	Kompresora tips			DC INV. SCROLL
	Kompresora zīmols			MITSUBISHІ ELECTRIC
	Kompresora daudzums			2INV+2INV*2	2INV*3	2INV*2+2INV	2INV*2+2INV
	Dzesētāja tips			R410A
	Dzesētāja uzlāde		kg	30	30	30	30
	Aukstumnesēja šķidruma caurule		mm	19.05	19.05	19.05	19.05
Uzstādīšana	Aukstumnesēja gāzes caurule		mm	41.3	41.3	41.3	41.3
	Eļļas izlīdzināšanas caurule		mm	9.52	9.52	9.52	9.52
	Maksimālais kopējais caurules garums		m	1000	1000	1000	1000
	Maksimālais caurules garums (ekvivalents/fakts)		m	190/165	190/165	190/165	190/165
	Maksimālais kritums starp I.U.&O.U. (O.U. uz augšu/uz leju⁾¹		m	90/110	90/110	90/110	90/110
	Standarta kritums starp I.U.&O.^U2		m	50/40	50/40	50/40	50/40
	Maksimālais kritums starp I.^U3		m	30	30	30	30
	Standarta kritums starp I.^U4		m	18	18	18	18
	Ārējais statiskais spiediens		Pa	82	82	82	82
Savienojuma attiecība	Savienojamās iekštelpu vienības attiecība		%	50-160	50-160	50-160	50-160
	Maksimālais iekštelpu vienību skaits			64	64	64	64
Darba temp.	Dzesēšanas(DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	Apkure(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

Specifikācijas			Vienības	MOV6-66X1EW1AD	MOV6-68X1EW1AD	MOV6-70X1EW1AD	MOV6-72X1EW1AD
				MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-22X1EW1AD	MOV6-24X1EW1AD
Kombinētais modelis				MOV6-22X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD
				MOV6-24X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD
	Jaudas diapazons		Hp	66	68	70	72
Jauda	Dzesēšana		kW	185.5	192	197.5	204
	apkure		kW	205	209	215	219
	Barošanas avots		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Nominālā ieejas jauda	kW	52.84	54.98	56.99	59.13
	Dzesēšana	Maksimālā ieejas jauda	kW	93.22	100.13	105.50	112.41
		Nominālā strāva	A	87.26	90.79	94.12	97.65
Elektriskie parametri		Maksimālā strāva	A	151.2	162	170.55	181.35
		Nominālā ieejas jauda	kW	53.57	54.88	57.09	58.40
	Apkure	Maksimālā ieejas jauda	kW	81.53	82.43	84.96	85.86
		Nominālā strāva	А	88.48	90.64	94.29	96.45
		Maksimālā strāva	А	135.45	136.8	140.85	142.2
	EER			3.51	3.49	3.47	3.45
	COP			3.83	3.81	3.77	3.75
	SEER			5.86	5.79	5.77	5.69
	SCOP			4.00	3.96	3.91	3.87
	Gaisa plūsma		m³/h	48600/45000	48600/45000	48600/45000	48600/45000
Veiktspēja	Skaņas spiediena līmenis		dB(A)	67	67.5	67.5	68
	Skaņas jaudas līmenis		dB(A)	86	86	86	86
	Ārējie izmēri (W/D/H)		mm	1350×720×2048+1350×720× 2048+1350×720×2048	1350×720×2048+ (1350×720×2048)*2	1350×720×2048+ (1350×720×2048)*2	(1350×720×2048)*3
	Transportēšanas izmēri (platums/augstums/augstums)		mm	1450×826×2225+1450× 826×2225+1450×826×2225	1450×826×2225+ (1450×826×2225)*2	1450×826×2225+ (1450×826×2225)*2	(1450×826×2225)*3
	Tīrais/nosūtīšanas svars		kg	354/400+380/426+380/426	354/400+380/426+380/426	380/426+380/426+380/426	380/426+380/426+380/426
	Kompresora tips			DC INV. SCROLL
	Kompresora zīmols			MITSUBISHІ ELECTRIC
	Kompresora daudzums			2INV+2INV+2INV+2INV	2INV+2INV*2	2INV+2INV*2	2INV*3
	Dzesētāja tips			R410A
	Dzesēšanas līdzekļa uzlāde		kg	30	30	30	30
	Aukstumnesēja šķidruma caurule		mm	22.22	22.22	22.22	22.22
Uzstādīšana	Aukstumnesēja gāzes caurule		mm	44.5	44.5	44.5	44.5
	Eļļas izlīdzināšanas caurule		mm	9.52	9.52	9.52	9.52
	Maksimālais kopējais caurules garums		m	1000	1000	1000	1000
	Maksimālais caurules garums (ekvivalents/fakts)		m	190/165	190/165	190/165	190/165
	Maksimālais kritums starp I.U.&O.U. (O.U. uz augšu/uz leju⁾¹		m	90/110	90/110	90/110	90/110
	Standarta kritums starp I.U.&O.^U2		m	50/40	50/40	50/40	50/40
	Maksimālais kritums starp I.^U3		m	30	30	30	30
	Standarta kritums starp I.^U4		m	18	18	18	18
	Ārējais statiskais spiediens		Pa	82	82	82	82
Savienojuma attiecība	Savienojamās iekštelpu vienības attiecība		%	50-160	50-160	50-160	50-160
	Maksimālais iekštelpu vienību skaits			64	64	64	64
Darba temp.	Dzesēšanas(DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	Apkure(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

1. Jauda testēta saskaņā ar EN14511.
2. Jaudas atbilst šādiem nosacījumiem:
Galdēšana: iekštelpu temperatūra 27 °C DB/ 19 °C WB, āra temperatūra: 27 °C DB/ 19 °C WB, āra temperatūra: 27 °C DB/ 19 °C WB, āra temp. 35 °C DB, 7,5 m garš savienojošais cauruļvads, 0 augstuma starpība.

Apkure: iekštelpu temperatūra 20 °C DB āra temp. 7 °C/6 °C WB, savienojošo cauruļvadu garums - 7,5 m, augstuma starpība - 0
3. Saskaņā ar mūsu inovāciju politiku dažas specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

Izmēri

MOV6-8X1EW2AD MOV6-10X1EW2AD MOV6-12X1EW1AD MOV6-14X1EW1AD MOV6-16X1EW1AD MOV6-16X1EW1AD

dimensions

Izmēri

dimensions_1

Izmēri

MOV6-18X1EW1AD MOV6-20X1EW1AD MOV6-22X1EW1AD MOV6-24X1EW1AD MOV6-24X1EW1AD

dimensions_2

Izmēri

dimensions_3

Piezīme: uzstādot gaisa vadu, gaisa vads iekšpusē ir taisnstūris: garums × platums ≥ 1300 mm × 660 mm

MRF 6

Kompresoru tehnoloģijas

Elektroniskā izplešanās vārsta vadības tehnoloģija

Augsta uzticamība

Izmēri

Izmēri

Izmēri

Izmēri

Vēlaties iegādāties vai jums ir jautājumi?
