Sienas ventilatoru spirāļsildītāji FHW sērija

Jaunā Silver Glass Wall sienu sērija ar sienas ventilatoru spirālēm ir izstrādāta īpašiem interjeriem. Lieliski piemēroti visu veidu dzīvojamām telpām un nelieliem birojiem. Modeļi ir veidoti modernā stilā, lai iederētos jebkurā interjerā vai būtu pēc iespējas diskrētāki

Dzesēšanas jauda: 1,23 ... 3,76 kW

Apkures jauda: 1,34 ... 4,28 kW

Vēlaties iegādāties vai jums ir jautājumi?

Sienas ventilatoru spirāļsildītāji FHW sērija

FHW ventilatora spirāles var pieslēgt Modbus tīklam, kas ļaus jums izveidot savienojumu ar Smart Home sistēmu un automatizēt klimata kontroli mājā.

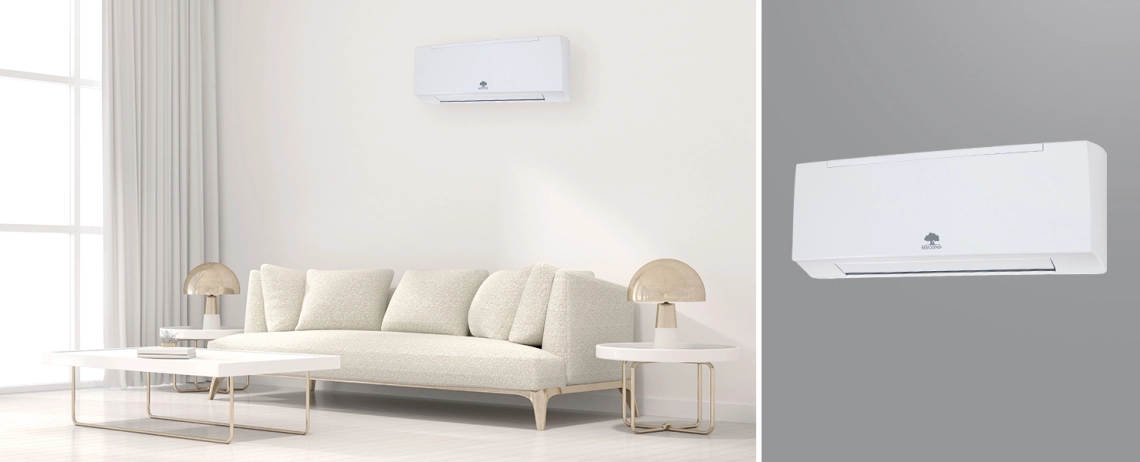

MyCond FHW Sienas ventilatora spirāles ierīce efektīvai gaisa kontrolei.

MyCond FHW Sienas ventilatora spirāles ierīce modernā interjera interjerā.

Mycond pie sienas uzstādāmo ventilatoru spirāļsildītāju priekšrocības:

Pēc izvēles korpusā var uzstādīt 2/3 virziena vārstu un kondensāta sūkni.
Izvēles BLDC ventilatora motors.
Izvēles elektriskais sildītājs.

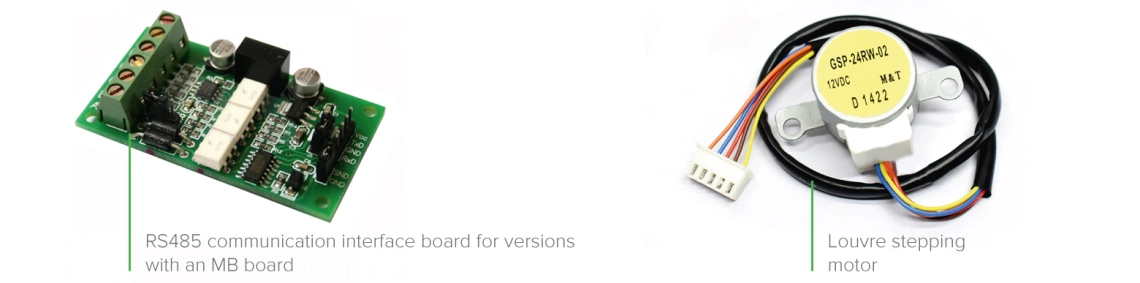

Aprīkojuma konfigurācija :

FWH-1 bez vadības paneļa (nepieciešams ārējs termostats)

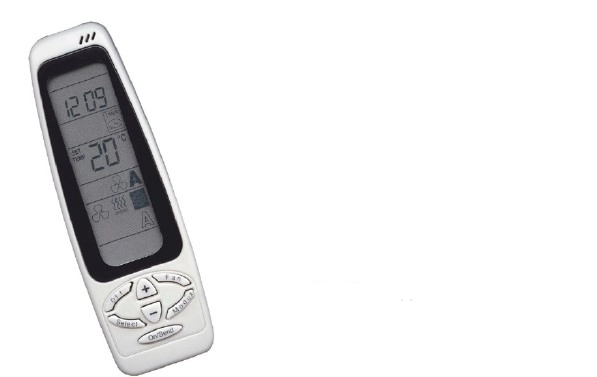

FWH-T1 ar vadības paneli un infrasarkano staru uztvērēju (IR tālvadības pults iekļauta komplektā)
FHW-MB1 ar vadības paneli un Modbus moduli (IR tālvadības pults kā opcija)

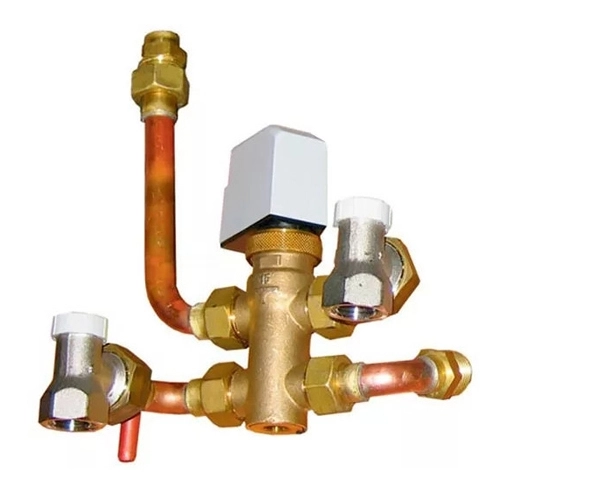

MyCond FHW Vertikālais uzstādīšanas komplekts ventilatoru spirālēm.

MyCond FHW Pie sienas uzstādāmā ventilatora spoles bloka komponentu shēma.

MyCond FHW sērijas sienas ventilatoru spirāļsildītāji, kas savienoti Modbus tīklā.

Specifikācijas	Vienības	FHW1						FHW2
Ātrumu skaits		1	2	3	4	5	6	1	2	3	4	5	6
		min.	vidēji		maks.			min.		vidēji.		maks.
Gaisa plūsmas ātrums	m3/h	205	270	340	375	470	500	250	305	365	400	480	545
Kopējā dzesēšanas jauda	kW	1,23	1,49	1,74	1,85	2,13	2,20	1,42	1,62	1,82	1,93	2,16	2,32
Jūtamā dzesēšanas jauda	kW	0,91	1,13	1,34	1,44	1,70	1,77	1,06	1,23	1,41	1,51	1,73	1,89
Apkures jauda	kW	1,34	1,68	2,02	2,18	2,58	2,71	1,58	1,85	2,13	2,29	2,62	2,88
Spiediena zudumi (dzesēšana)	kPa	4,8	6,8	9,0	10,1	12,9	13,8	6,2	7,9	9,8	10,8	13,2	15,1
Spiediena zudumi (apkure)	kPa	4,5	6,8	9,4	10,8	14,7	15,9	6,1	8,1	10,4	11,8	15,1	17,8
Enerģijas patēriņš	W	12	14	17	18	24	30	12	14	18	20	24	32
Skaņas jaudas līmenis	dB(A)	35	41	46	48	52	53	39	43	47	49	53	55
Skaņas spiediena līmenis (*)	dB(A)	26	32	37	39	43	44	30	34	38	40	44	46

Specifikācijas	Vienības	FHW3						FHW4
Ātrumu skaits		1	2	3	4	5	6	1	2	3	4	5	6
		min.	vidēji		maks.				min.		vidēji		maks.
Gaisa plūsmas ātrums	^m3/h	280	375	480	545	730	780	300	440	500	610	675	790
Kopējā dzesēšanas jauda	kW	1,87	2,30	2,75	3,00	3,59	3,73	1,97	2,60	2,83	26,7	3,43	3,76
Jūtamā dzesēšanas jauda	kW	1,33	1,67	2,03	2,24	2,77	2,90	1,41	1,91	2,10	2,44	2,62	2,93
Apkures jauda	kW	1,89	2,37	2,93	3,23	4,04	4,24	2,00	2,73	3,02	3,53	3,80	4,28
Spiediena zudumi (dzesēšana)	kPa	11,2	16,2	22,5	26,3	36,4	39,1	14,1	23,0	27,2	34,0	38,5	45,1
Spiediena zudumi (apkure)	kPa	9,1	13,8	20,1	24,1	35,9	39,2	12,7	22,2	26,7	35,2	40,4	49,8
Enerģijas patēriņš	W	16	21	26	29	38	46	17	23	27	32	35	48
Skaņas jaudas līmenis	dB(A)	35	40	45	48	55	57	36	43	46	51	54	57
Skaņas spiediena līmenis (*)	dB(A)	26	31	36	39	46	48	27	34	37	42	45	48

Specifikācijas attiecas uz šādiem darbības parametriem:
AIZSARGĀŠANA. Ieplūdes gaisa temperatūra: +27 °C (sausā termometra temperatūra) +19 °C (mitrā termometra temperatūra) Ieplūdes/izplūdes ūdens temperatūra: +7/12 °C
SILDĪŠANA. Ieplūdes gaisa temperatūra +20 °C. Ieplūdes/izplūdes ūdens temperatūra: +50/45 °C.
* Skaņas spiediena līmenis ir par 9 dB(A) zemāks nekā skaņas jaudas līmenis un attiecas uz telpu ar tilpumu 100 m3 un skaņas atstarošanas laiku 0,5 s.

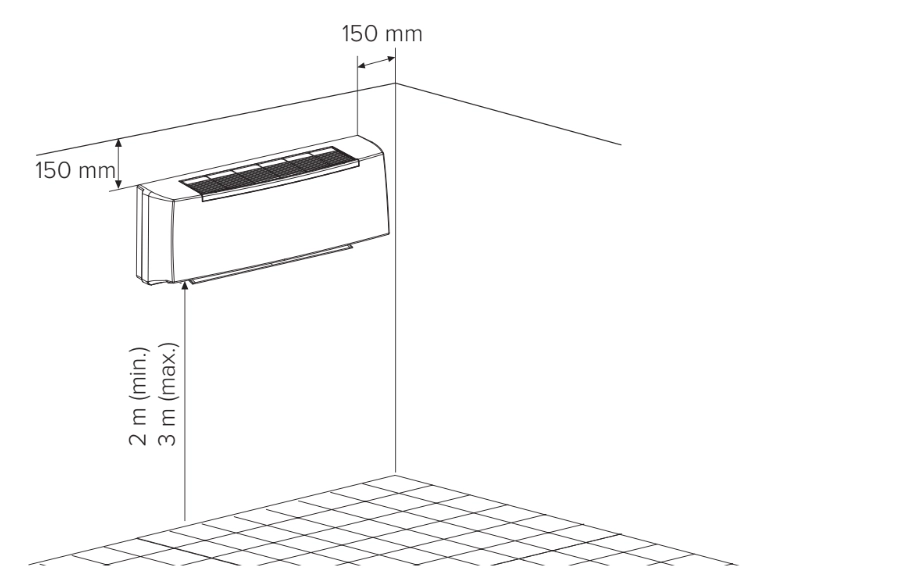

Uzstādīšanas metode

MyCond Ilustrācija FHW ventilatora spoles sienu montāžas metodei.

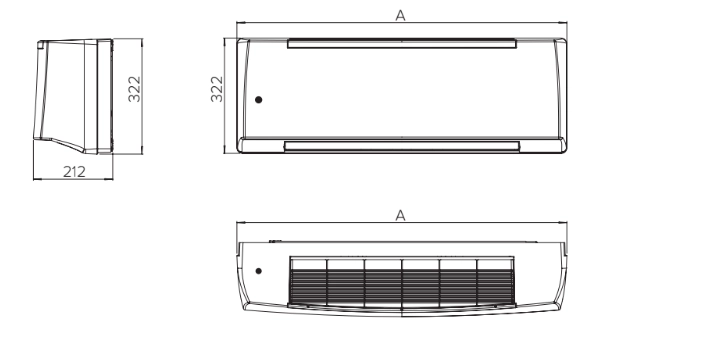

Izmēri

Vispārējais izvietojums

MyCond FHW Sienas ventilatoru spirāles ar Modbus vadību viedās mājas automatizācijai.

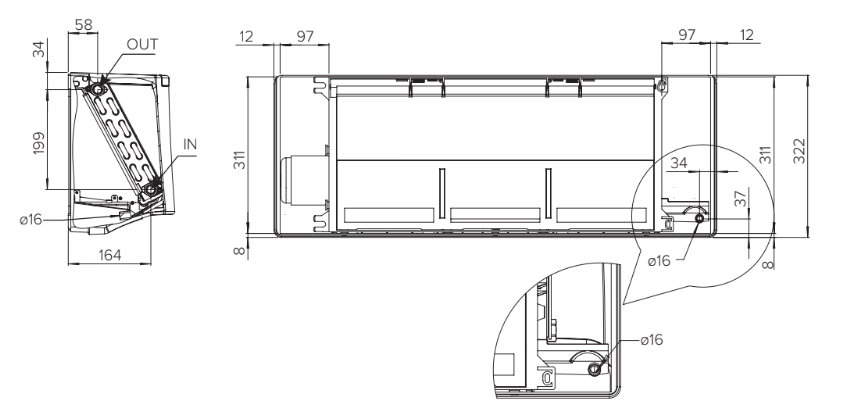

Uzstādīšanas attālumi

MyCond FHW Sienas ventilatora spirāles ierīce, kas piemērota viedās mājas integrācijai.

Uzstādīšanas attālumi

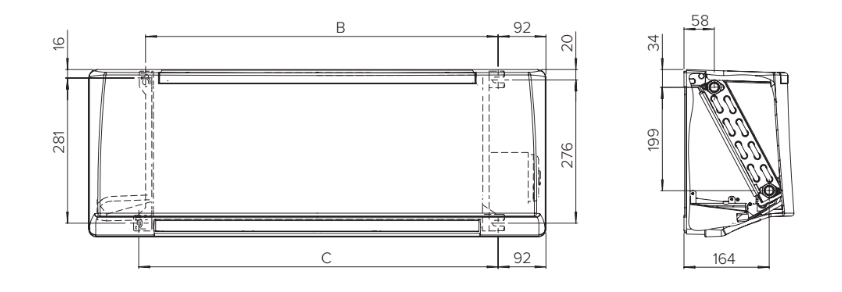

MyCond FHW sērijas pie sienas montējamo ventilatoru spirāļsildītāju izmēri.

FHW vienību izmēri

Modelis	A	B	C
FHW1	880	678	691
FHW2	880	678	691
FHW3	1185	983	996
FHW4	1185	983	996

FHW vienību svars

Modelis	Neto svars (kg)
	FHW 1	FHW 2	FHW 3	FHW 4
Bez vārsta	12	12	16	16
Ar vārstu	13	13	17	17
