Ūdens dzesētājs MWU sērija

MWU siltumsūkņu Mycond versija ar ūdens dzesēšanas kondensatoru un spirālveida kompresoriem. Pieejamas tikai dzesēšanas un siltumsūkņa versijas. Siltumsūkņi ir ļoti efektīvi un ir ideāli piemēroti projektiem ar nelielu uzstādīšanas platību un projektiem, kuros āra bloks jāuzstāda attālināti

Dzesēšanas jauda: 74,4 -149,2 kW

Apkures jauda: 81,2 - 154,2 kW

Mycond piedāvātie videi draudzīgie MWU sērijas ūdens dzesēšanas dzesētāji ir piemēroti objektiem, kur uzstādīšanas platība ir neliela vai ārējais agregāts jāuzstāda attālināti.

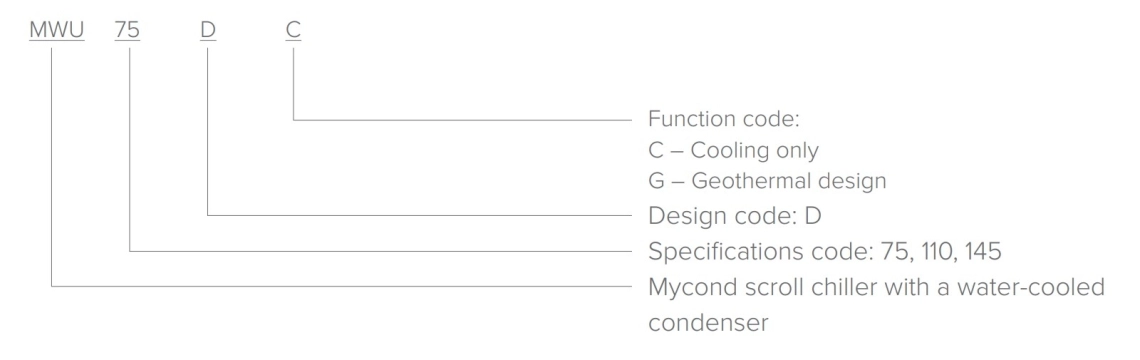

Apzīmējums

Designation MWU series

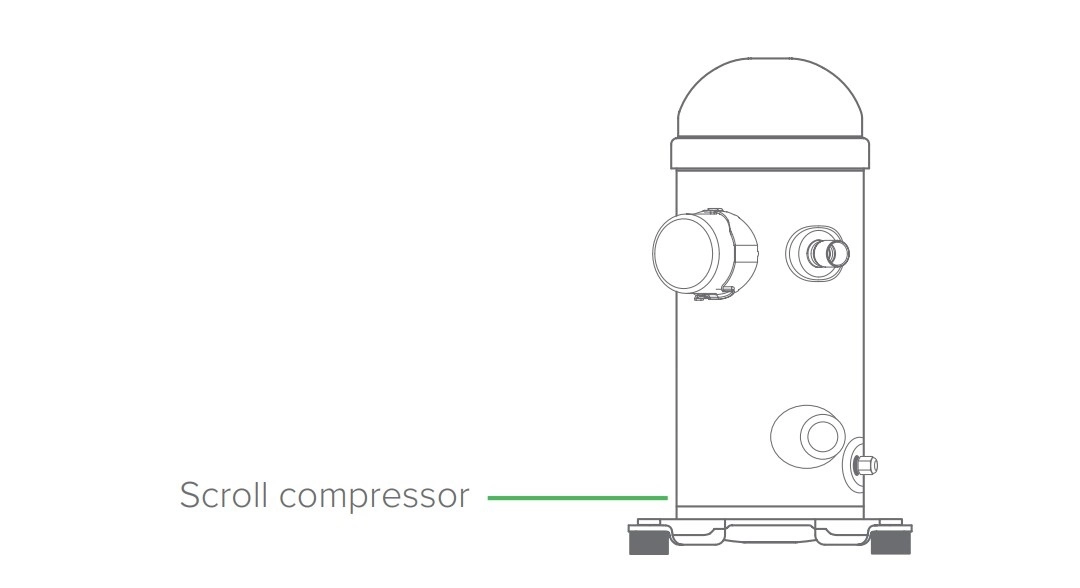

Kompresors

Šajā iekārtā tiek izmantoti augstas efektivitātes spirālveida kompresori. Šāda tipa kompresoriem ir iespaidīga jauda, mazi berzes zudumi un augsta darbības efektivitāte. Katrs modulārais bloks ir aprīkots ar diviem spirālveida kompresoriem. Apvienojot vairākus moduļus vienā sistēmā, var regulēt jaudu vairākās pakāpēs, kas būs energoefektīvāk daļējas slodzes apstākļos.

Compressor MWU

Condenser and evaporator MWU

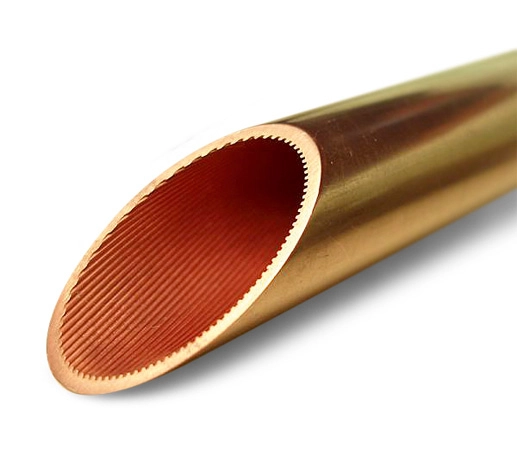

Kondensators un iztvaicētājs

Iekārtā izmantoti augstas efektivitātes čaulas un cauruļu siltummaiņi, kas izgatavoti no vara caurulēm ar rievotu iekšējo virsmu, kas nozīmē efektīvāku siltuma pārnesi, pateicoties turbulentākai aukstumaģenta plūsmai. Palielinātais virsmas laukums samazina temperatūras kritumu siltuma apmaiņas laikā, vienlaikus uzlabojot EER. Kondensatoram apakšējā daļā ir apakšdzesētājs, kas nodrošina labāku šķidrā aukstuma aģenta atdzesēšanu. Lai nodrošinātu drošību un uzticamību, siltummaiņi tiek stingri pārbaudīti, lai konstatētu defektus, kā arī pārbaudīti spiediena testos attiecībā uz noplūdēm.

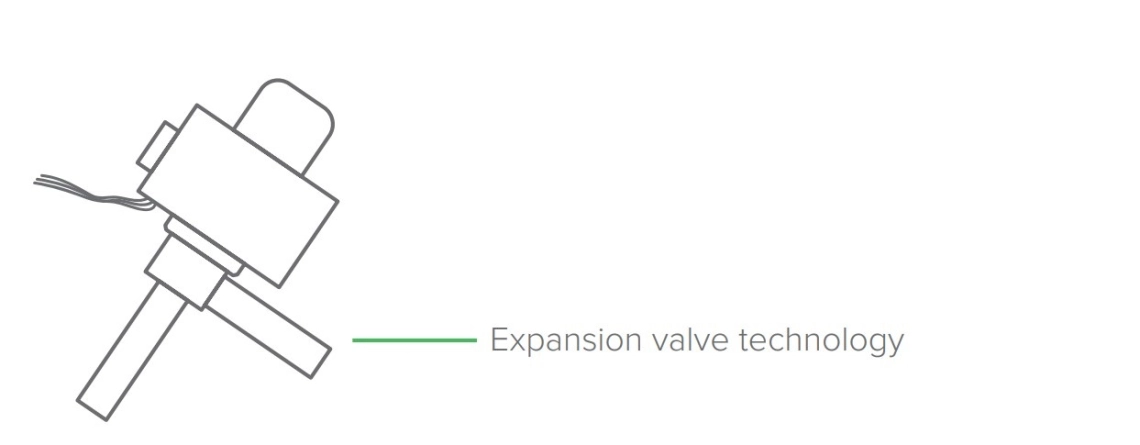

Dzesēšanas piederumi

Elektronisko izplešanās vārstu un visas iekārtās izmantotās aizsargkontroles nodrošina pasaulē pazīstami ražotāji, kas nozīmē pārbaudītu kvalitāti un ilgstoši stabilu darbību.

Cooling accessories MWU

Intelligent control MWU

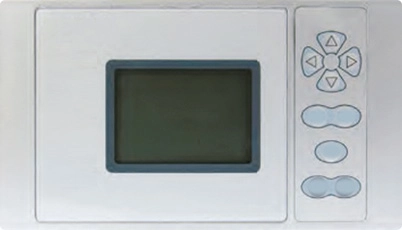

Inteliģenta vadība

Ierīcei ir lietotājam draudzīga saskarne dažādām ekspluatācijas vajadzībām. Izmantojot uz mikrodatora bāzētu uzraudzību, ierīce īsteno dažādas funkcijas, piemēram, temperatūras kontroli, laika iestatīšanu, datu reģistrēšanu, stāvokļa rādīšanu, trauksmes signāla izvadi, temperatūras iestatīšanu un grupu kontroli.

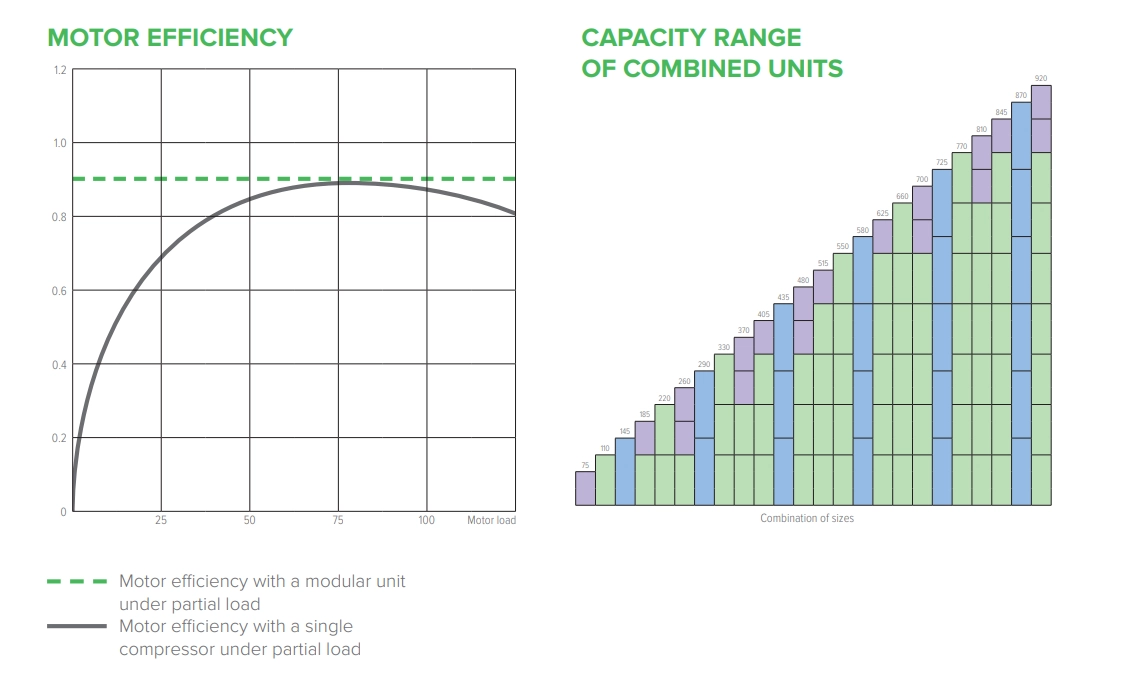

Modulāra konstrukcija uzlabotai energoefektivitātei

Katrs atsevišķais modulis piedāvā 2 pakāpju jaudas kontroli. Moduļu kombinācija nodrošina lielāku jaudas kontroles elastību. Inteliģentā kompresora balansēšana uzlabo sistēmas efektivitāti pie nelielām slodzēm un ietaupa enerģiju nepārtrauktai darbībai. Viena moduļa atteice neietekmē citus moduļus. Moduļus var kombinēt dažādos veidos un vadīt neatkarīgi.

Modular design for improved energy efficiency MWU

Daudzas aizsardzības funkcijas

Rūpnieciskiem un komerciāliem lietotājiem ir ļoti svarīga gaisa kondicioniera stabila darbība. Videi draudzīgais Mycond ar ūdeni dzesējamais spirālveida dzesētājs (siltumsūknis) ir izturējis ilglaicīgus testus pat stingrākos apstākļos, nekā to prasa valsts standarts. Testēšanas rezultāti pārsniedz valsts standartu. Iekārta ir aprīkota ar daudzām aizsargierīcēm, kas nodrošina normālu darbību, ilgu kalpošanas laiku un drošību.

Numerous protection features MWU

Fāžu secības aizsardzība
Kompresora apturēšanas un palaišanas aizsardzība
Kompresora pārslodzes aizsardzība
Izplūdes temperatūras aizsardzība
Augsta un zema spiediena aizsardzība
Fāžu zuduma aizsardzība
Automātiska aizsardzība pret sasalšanu
Automātiska trauksme un atiestatīšana dažu bojājumu gadījumā
Automātiska iekraušana un izkraušana
Spēcīga ārējā bloķēšana

tikai dzesēšanas iekārtas specifikācijas

Specifikācijas	vienības	mWU 075 DC	mWU 110 DC	mWU 145 DC
Dzesēšanas jauda	kW	74,4	112,2	146,3
Ieejas jauda EER	kW w/W	14,9 5	22,4 5	29,2 5
Kompresoru skaits		2	2	2
Jaudas pakāpes	%	0/50/100	0/50/100	0/50/100
Ūdens caurules diametrs čaulas-caurules iztvaicētājā		DN 50	DN 50	DN 65
Ūdens plūsmas ātrums čaulas-caurules iztvaicētājā	^m3/h	12,8	19,3	25,2
Ūdens spiediena kritums čaulas-caurules iztvaicētājā	kPa	39	47	60
Savienojuma metode čaulas-caurules iztvaicētājā		Elastīga skava	Elastīgā skava	Elastīgā skava
Ūdens caurules diametrs čaulas-caurules kondensatorā		DN 65	DN 65	DN 80
Ūdens plūsmas ātrums čaulas-caurules kondensatorā	^m3/h	16,0	24,1	31,5
Ūdens spiediena kritums čaulas-caurules kondensatorā	kPa	24	48	82
Savienojuma metode čaulas-caurules kondensatorā		Elastīgā skava	Elastīgā skava	Elastīgā skava
Kompresora tips		Hermētiskais spirālveida kompresors	Hermētiskais spirālveida kompresors	Hermētiskais spirālveida kompresors
Palaišanas metode		Tiešā iedarbināšana	Tiešā iedarbināšana	Tiešā iedarbināšana
Maksimālā darba strāva, А		48	71,9	95,8
Izmēri, L x W x H	mm	1880×660×1380	1880×660×1490	1880×740×1590
Dzesētāja tips		R410A	R410A	R410A
Apļu skaits		2	2	2
Kontroles metode		Elektroniskais izplešanās vārsts (EXV)	Elektroniskais izplešanās vārsts (EXV)	Elektroniskais izplešanās vārsts (EXV)
Aukstumnesēja uzpilde	kg	12	14,5	18
Smērviela		POE	POE	POE
Iepakojuma svars	kg	470	520	630
Darba svars	kg	500	555	670

Piezīmes:
1. Iepriekš minētie dati iegūti pie nominālajiem darba apstākļiem: ieplūdes/izplūdes dzesēšanas ūdens temperatūra 12/7 °C; ieplūdes/izplūdes dzesēšanas ūdens temperatūra 30/35 °C.
2. Barošanas avots: 380 V, 3 + N, 50 Hz; sprieguma pielaide: ±10 %.
3. Par citiem saistītajiem iekārtas parametriem sazinieties ar piegādātāju.
4. Vienības specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma, lai veiktu uzlabojumus.

Specifikācijas	Vienības	MWU 075 DG	MWU 110 DG	MWU 145 DG
Dzesēšanas jauda	kW	75,6	113,4	149,2
Apkures jauda	kW	81,2	121,2	154,2
Ieejas jauda dzesēšanas režīmā EER	kW W/W	13,7 5,52	20,5 5,53	27,1 5,5
Ieejas jauda sildīšanas režīmā COP	kW W/W	18,3 4,44	28,1 4,3	36 4,3
Kompresoru skaits		2	2	2
Jaudas pakāpes	%	0/50/100	0/50/100	0/50/100
Ūdens cauruļu diametrs aukstā un karstā ūdens pusē		DN 50	DN 50	DN 65
Ūdens plūsmas ātrums aukstā un karstā ūdens pusē	^m3/h	13	19,5	25,7
Ūdens spiediena kritums aukstā un karstā ūdens pusē	kPa	40	48	63
Savienojuma metode aukstā un karstā ūdens pusē		Elastīga skava	Elastīgā skava	Elastīgā skava
Ūdens cauruļu diametri pazemes ūdens kontūra pusē		DN 65	DN 65	DN 80
Ūdens plūsmas ātrums pazemes ūdens kontūra pusē	^m3/h	16,3	24,4	32,1
Ūdens spiediena kritums pazemes ūdens kontūra pusē	kPa	25	50	87
Pieslēgšanas metode gruntsūdens kontūra pusē		Elastīga skava	Elastīgā skava	Elastīgā skava
Kompresora tips		Hermētiskais spirālveida kompresors	Hermētiskais spirālveida kompresors	Hermētiskais spirālveida kompresors
Palaišanas metode		Tiešā iedarbināšana	Tiešā iedarbināšana	Tiešā iedarbināšana
Maksimālā darba strāva, А		48	71,9	95,8
Izmēri, L x W x H	mm	1880×660×1380	1880×660×1490	1880×740×1590
Dzesētāja tips		R410A	R410A	R410A
Apļu skaits		2	2	2
Kontroles metode		Elektroniskais izplešanās vārsts (EXV)	Elektroniskais izplešanās vārsts (EXV)	Elektroniskais izplešanās vārsts (EXV)
Aukstumnesēja uzpilde	kg	12	14,5	18
Smērviela		POE	POE	POE
Iepakojuma svars	kg	470	520	630
Darba svars	kg	500	555	670

Ieteicamā glikola šķīduma koncentrācija:

Izplūdes ūdens temperatūra, °C	Ieteicamā masas frakcija, %
0 - 3	20
-5 - 0	25
-10 - -5	35

Piezīmes:
1. Iepriekš minētie dati ir iegūti nominālajos darba apstākļos:

Dzesēšanas režīmā: ieplūdes/izplūdes aukstā ūdens temperatūra 12/7 °C; ieplūdes/izplūdes ģeotermālā ūdens temperatūra 25/30 °C.

Apkures režīms: izejas karstā ūdens temperatūra 45 °C; ieplūdes ģeotermālā ūdens temperatūra 10 °C.
2. Ja izejas ģeotermālā ūdens temperatūra ir zemāka par 3 °C, ūdenim pievieno glikola šķīdumu. Sīkāku informāciju skatīt tabulā "Ieteicamā glikola šķīduma koncentrācija".
3. Barošanas avots: 380 V, 3 + N, 50 Hz; sprieguma pielaide: ±10 %.
4. Par citiem saistītajiem ierīces parametriem sazinieties ar piegādātāju.
5. Vienības specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma, lai veiktu uzlabojumus.
