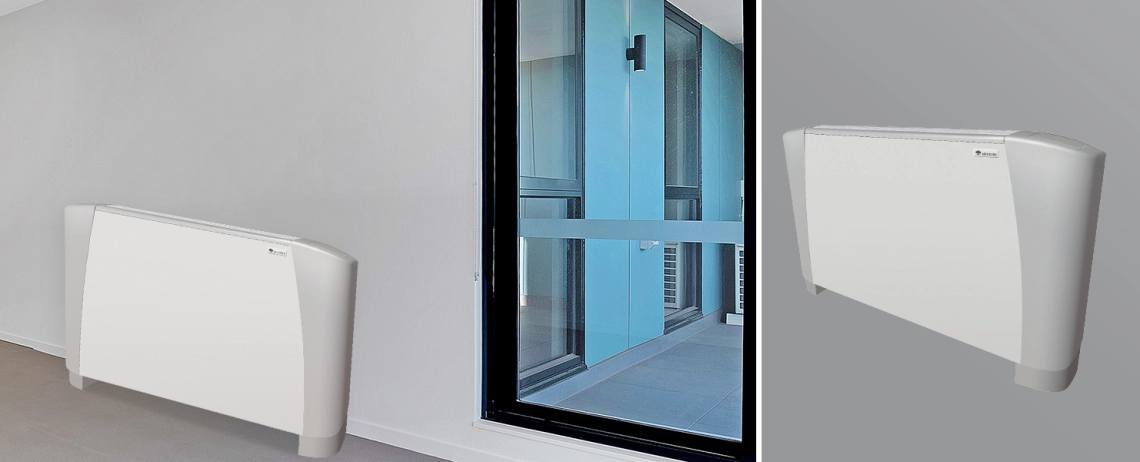

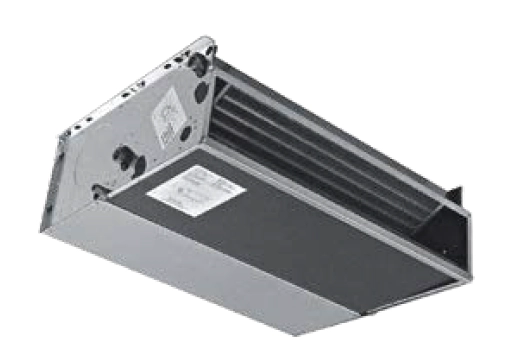

Universālas ventilatoru spirāles SEC/F sērija

Šajā sērijā piedāvātais izstrādājumu klāsts ir paredzēts telpām ar nelielu platību. Telpas dzesēšanai vai apsildīšanai ir nepieciešams tikai viens bloks. Ventilatora spole ir aprīkota ar centrbēdzes ventilatoru, kas ļauj sasniegt ievērojamu jaudu ar zemām trokšņa īpašībām

Dzesēšanas jauda: 0,57 ... 8,52 kW

Apkures jauda: 0,64 ... 10,53 kW

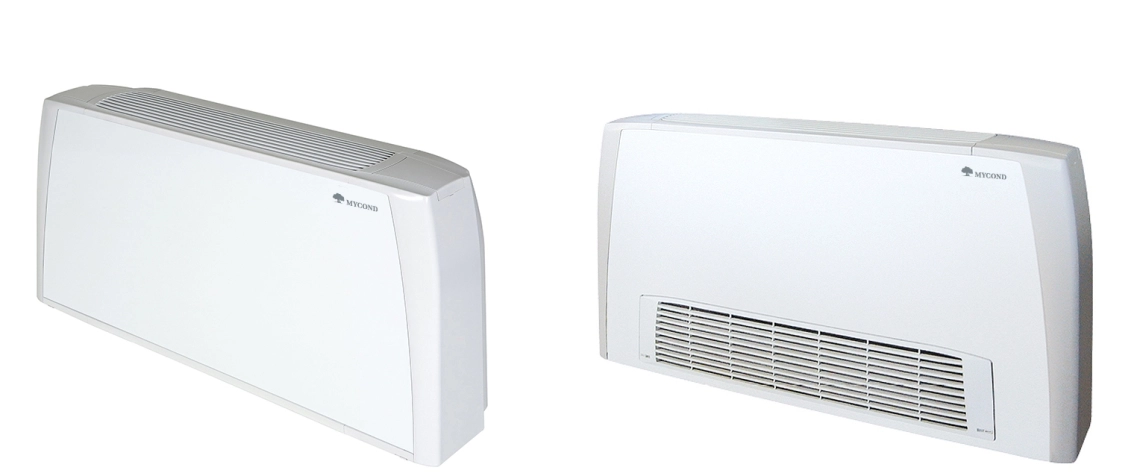

Universālas ventilatoru spirāles SEC/F sērija

Sērija ļauj uzstādīt dažādās pozīcijās. Izmantojot papildaprīkojumu klāstu, ventilatora spirāles ierīci var lieliski pielāgot konkrētiem ekspluatācijas apstākļiem.

SEC/F series

Galvenās iezīmes:

Pēc izvēles var aprīkot ar EC ventilatoriem
Statiskais spiediens līdz 50 Pa
Vertikāla vai horizontāla konstrukcija
2 vai 4 cauruļu konstrukcija
Tālvadības vai integrēts vadības panelis

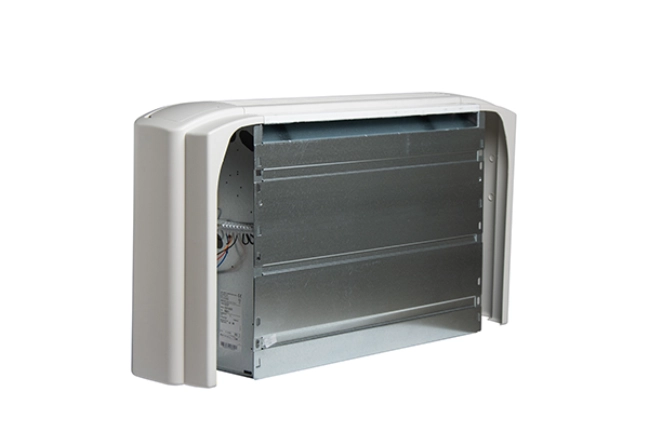

Konstrukcijas iezīmes :

Iekšējais rāmis ir izgatavots no augstas stiprības cinkota tērauda. Ārējais korpuss sastāv no metāla priekšējiem paneļiem un plastmasas sānu paneļiem.
Gaisa sadales režģis ir izgatavots no plastmasas.
Nomaināms filtrs ar polipropilēna serdeņiem un cinkota tērauda rāmi. Viegli nomaināms, pateicoties īpašām plastmasas vadotnēm.
Centrbēdzes ventilators ar alumīnija vai plastmasas lāpstiņrati, statiski un dinamiski sabalansēts, lai darbotos pēc iespējas klusāk.
Sešu ātrumu vienfāzes motors (ar trim rūpnīcas iestatītiem ātrumiem), uzstādīts uz pretvibrācijas balstiem un aprīkots ar automātiski atiestatāmu termisko slēdzi, ar aizsardzības pakāpi IP20, B izolācijas klase.
Siltummaiņi ir izgatavoti no vara caurulēm ar alumīnija ribām.Siltummaiņa standarta komplektācijā ir pievienota kreisajā pusē. Pēc pieprasījuma ir pieejami bloki ar pieslēgumu labajā pusē.
Drenāžas panna ir izgatavota no plastmasas un izolēta ar poliolefīna putām (M1 klase); caurules diametrs ir 15 mm.

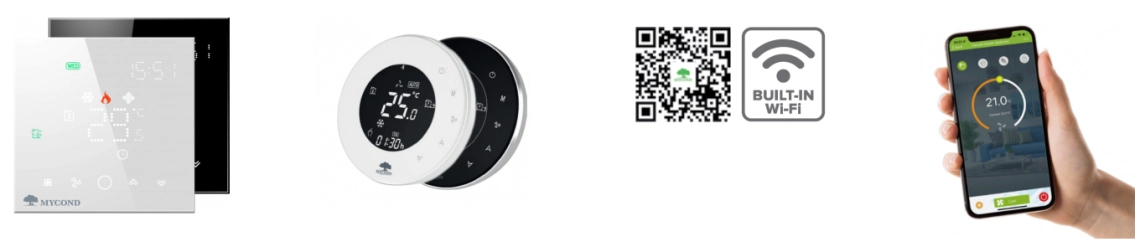

Optimālais automatizācijas komplekts pieejamai un vienkāršai vadībai ar viedtālruni

girl with a dog

2-cauruļu 3-rindu ventilatora spirāles. Specifikācijas

Specifikācijas	Vienības	SEC/F 1.3						SEC/F 2.3						SEC/F 3.3
Ātrumu skaits		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Gaisa plūsmas ātrums	^m3/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Kopējā dzesēšanas jauda	kW	0,57	0,66	0,75	0,84	0,91	1,00	0,90	0,99	1,23	1,35	1,53	1,70	1,27	1,55	1,76	2,04	2,35	2,61
Jūtamā dzesēšanas jauda	kW	0,45	0,53	0,60	0,69	0,75	0,83	0,68	0,76	0,95	1,06	1,21	1,36	0,92	1,13	1,30	1,51	1,76	1,97
Apkures jauda	kW	0,64	0,76	0,86	0,98	1,07	1,19	0,94	1,06	1,34	1,49	1,70	1,92	1,26	1,56	1,79	2,10	2,44	2,74
Ūdens spiediena kritums (dzesēšana)	kPa	2,5	3,0	3,8	4,7	5,4	6,3	2,5	3,0	4,4	5,3	6,5	7,9	6,6	9,4	11,8	15,3	19,7	23,8
Ūdens spiediena kritums (apkure)	kPa	0,9	1,1	1,4	1,8	2,1	2,5	2,2	2,8	4,2	5,0	6,4	7,9	5,4	7,8	10,0	13,2	17,1	21,0
Enerģijas patēriņš	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Skaņas jaudas līmenis	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Skaņas spiediena līmenis (*)	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Specifikācijas	Vienības	SEC/F 4.3						SEC/F 5.3						SEC/F 6,3
Ātrumu skaits		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Gaisa plūsmas ātrums	^m3/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Kopējā dzesēšanas jauda	kW	1,25	1,71	2,11	2,43	2,83	3,19	1,66	2,01	2,55	2,90	3,13	3,58	2,50	2,94	3,32	3,70	4,01	4,26
Jūtamā dzesēšanas jauda	kW	0,91	1,26	1,57	1,82	2,15	2,45	1,22	1,49	1,91	2,19	2,38	2,76	1,87	2,23	2,54	2,86	3,12	3,35
Apkures jauda	kW	1,25	1,74	2,18	2,52	2,97	3,41	1,65	2,02	2,61	3,00	3,24	3,75	2,56	3,05	3,45	3,90	4,26	4,56
Ūdens spiediena kritums (dzesēšana)	kPa	6,5	11,2	16,2	20,8	27,2	33,8	4,1	5,8	8,8	11,1	12,7	16,2	8,6	11,4	14,1	17,2	19,8	22,1
Ūdens spiediena kritums (apkure)	kPa	5,3	9,5	14,0	18,2	24,3	30,8	3,4	4,8	7,5	9,6	11,0	14,2	7,3	9,9	12,3	15,2	17,8	20,1
Enerģijas patēriņš	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Skaņas jaudas līmenis	dB(A)	27	33	39	43	47	53	26	31	37	41	43	48	37	42	46	49	52	54
Skaņas spiediena līmenis (*)	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Specifikācijas	Vienības	SEC/F 7.3						SEC/F 8.3						SEC/F 9,3
Ātrumu skaits		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Gaisa plūsmas ātrums	^m3/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Kopējā dzesēšanas jauda	kW	2,82	3,29	3,74	4,21	4,66	5,01	3,01	3,68	4,32	5,09	5,36	5,69	4,00	4,38	4,95	5,74	6,21	6,56
Jūtamā dzesēšanas jauda	kW	2,08	2,45	2,80	3,19	3,56	3,85	2,27	2,82	3,35	4,02	4,26	4,55	3,08	3,40	3,89	4,60	5,03	5,37
Apkures jauda	kW	2,83	3,34	3,83	4,33	4,83	5,23	3,22	4,02	4,78	5,75	6,11	6,55	4,42	4,86	5,58	6,62	7,26	7,78
Ūdens spiediena kritums (dzesēšana)	kPa	12,3	16,2	20,3	25,1	30,1	34,2	7,2	10,3	13,8	18,4	20,2	22,5	11,8	13,8	17,3	22,4	25,9	28,6
Ūdens spiediena kritums (apkure)	kPa	10,1	13,5	17,2	21,3	25,9	29,7	5,6	8,3	11,3	15,6	17,3	19,6	9,8	11,6	14,8	19,9	23,5	26,5
Enerģijas patēriņš	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Skaņas jaudas līmenis	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Skaņas spiediena līmenis (*)	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

2-cauruļu 4 rindu ventilatora spoileru iekārtas. Specifikācijas

Specifikācijas	Vienības	SEC/F 1.4						SEC/F 2.4						SEC/F 3,4
Ātrumu skaits		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Gaisa plūsmas ātrums	^m3/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Kopējā dzesēšanas jauda	kW	0,65	0,77	0,87	1,00	1,08	1,20	1,00	1,11	1,41	1,56	1,78	2,00	1,32	1,63	1,87	2,17	2,53	2,83
Jūtamā dzesēšanas jauda	kW	0,49	0,58	0,66	0,77	0,84	0,94	0,73	0,82	1,05	1,17	1,35	1,53	0,95	1,18	1,36	1,59	1,86	2,09
Apkures jauda	kW	0,69	0,80	0,92	1,07	1,17	1,31	0,99	1,11	1,43	1,60	1,83	2,08	1,30	1,62	1,87	2,19	2,59	2,88
Ūdens spiediena kritums (dzesēšana)	kPa	1,9	2,5	3,2	4,0	4,7	5,6	4,9	6,1	9,1	11,0	13,9	17,2	3,7	5,3	6,7	8,8	11,5	14,1
Ūdens spiediena kritums (apkure)	kPa	1,7	2,2	2,8	3,7	4,3	5,3	4,0	4,9	7,6	9,3	11,8	14,8	2,8	4,2	5,4	7,1	9,8	11,5
Enerģijas patēriņš	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Skaņas jaudas līmenis	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Skaņas spiediena līmenis*	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Specifikācijas	Vienības	SEC/F 4.4						SEC/F 5.4						SEC/F 6,4
Ātrumu skaits		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Gaisa plūsmas ātrums	^m3/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Kopējā dzesēšanas jauda	kW	1,31	1,81	2,25	2,62	3,08	3,50	1,77	2,17	2,79	3,21	3,49	4,03	2,79	3,34	3,81	4,31	4,71	5,04
Jūtamā dzesēšanas jauda	kW	0,94	1,32	1,65	1,93	2,30	2,63	1,28	1,58	2,04	2,36	2,58	3,01	2,03	2,45	2,81	3,20	3,52	3,79
Apkures jauda	kW	1,28	1,80	2,27	2,64	3,14	3,62	1,71	2,10	2,74	3,16	3,46	4,01	2,82	3,39	3,90	4,46	4,92	5,31
Ūdens spiediena kritums (dzesēšana)	kPa	3,4	6,1	9,0	11,7	15,5	19,6	7,3	10,4	16,3	20,8	24,2	31,3	14,4	19,7	24,8	30,9	36,2	40,9
Ūdens spiediena kritums (apkure)	kPa	2,6	5,0	7,2	9,4	12,8	16,4	5,6	8,1	12,9	16,6	19,5	25,2	11,9	16,5	21,1	26,8	31,8	36,3
Enerģijas patēriņš	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Skaņas jaudas līmenis Lw	dB(A)	27	33	39	43	47	52	26	31	37	41	43	48	37	42	46	49	52	54
Skaņas spiediena līmenis (*)Lp	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Specifikācijas	Vienības	SEC/F 7.4						SEC/F 8.4						SEC/F 9,4
Ātrumu skaits		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Gaisa plūsmas ātrums	^m3/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Kopējā dzesēšanas jauda	kW	2,99	3,51	4,01	4,56	5,08	5,48	3,22	3,97	4,72	5,63	5,94	6,34	4,34	4,79	5,45	6,41	6,98	7,42
Jūtamā dzesēšanas jauda	kW	2,18	2,57	2,96	3,39	3,80	4,13	2,38	2,98	3,58	4,33	4,59	4,93	3,28	3,63	4,18	4,98	5,48	5,87
Apkures jauda	kW	2,95	3,49	4,03	4,62	5,15	5,59	3,37	4,26	5,14	6,27	6,60	7,20	4,70	5,23	6,01	7,18	7,93	8,52
Ūdens spiediena kritums (dzesēšana)	kPa	9,5	12,5	15,9	20,0	24,2	27,7	9,6	14,0	19,0	26,0	28,6	32,2	8,9	10,6	13,4	17,8	20,7	23,2
Ūdens spiediena kritums (apkure)	kPa	7,5	10,1	13,1	16,6	20,1	23,2	8,5	12,8	17,9	24,9	27,8	31,7	8,3	10,0	12,8	17,6	20,9	23,7
Enerģijas patēriņš	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Skaņas jaudas līmenis Lw	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Skaņas spiediena līmenis (*)Lp	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Specifikācijas attiecas uz šādiem darbības parametriem:
AIZSARGOJUMS: ieplūdes gaisa temperatūra 27 °C (sausā termometra temperatūra), +19 °C (mitrā termometra temperatūra). Ieplūdes/izplūdes ūdens temperatūra +7/12 °C.
SILDĪŠANA: Ieplūdes gaisa temperatūra +20 °C. Ieplūdes/izplūdes ūdens temperatūra +50/45 °C. Zems - vidējs - augsts = Standartā pieejamie ātrumi.
*Skaņas spiediena līmenis ir par 9 dB(A) zemāks nekā skaņas jaudas līmenis un attiecas uz telpu ar tilpumu 100 m3 un skaņas atstarošanas laiku 0,5 s.

SEC/F CV, CH-CVB vienību svars

Modelis	Svars ar iepakojumu (kg)									Svars bez iepakojuma (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	15,5	17,2	21,4	22,5	26,9	27,7	32,1	35,7	35,9	13,9	15,4	19,1	20,2	24,1	24,9	28,8	32,0	32,2
4	16,0	18,0	22,4	23,5	28,1	29,0	33,6	37,2	37,4	14,4	16,2	20,1	21,2	25,3	26,2	30,3	33,5	33,7

SEC/F NC vienību svars

Modelis	Svars ar iepakojumu (kg)									Svars bez iepakojuma (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	12,2	13,6	17,1	18,1	21,9	22,8	27,0	30,2	30,4	10,6	11,8	15,3	16,3	19,6	20,5	24,2	27,1	27,3
4	12,7	14,4	18,1	19,1	23,1	24,1	28,5	31,7	31,9	11,1	12,6	16,3	17,3	20,8	21,8	25,7	28,6	28,8

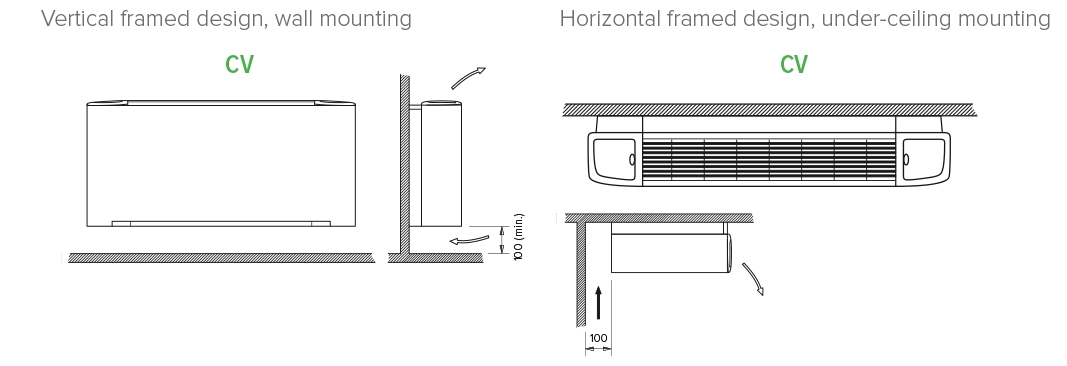

Pieejamie modeļi :

Available designs

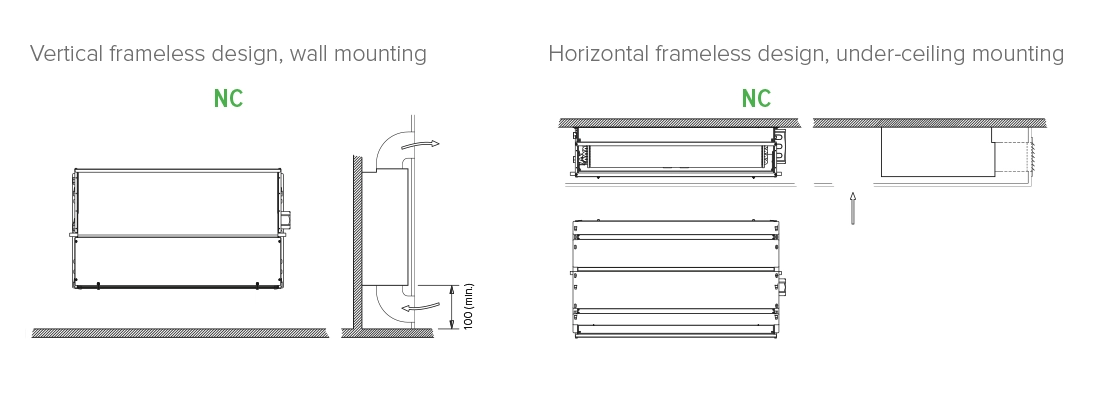

Pieejamie dizaini :

Available designs_2

Izmēri

SEC/F CV vienību izmēri

Dimensions

Izmēri

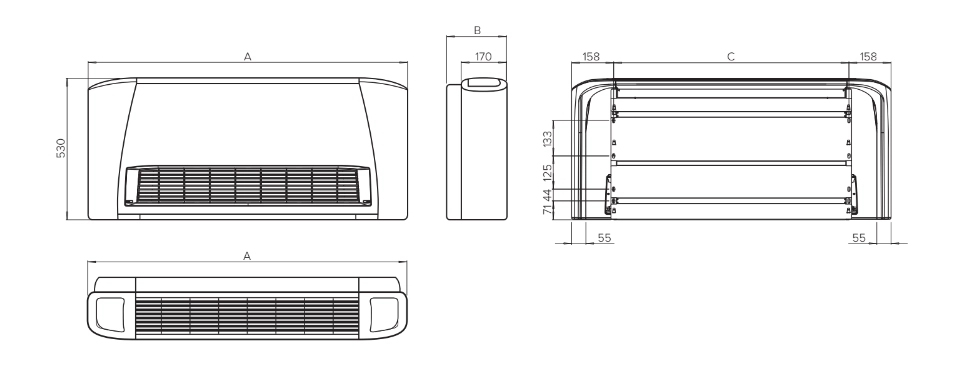

SEC/F CH-CVB vienību izmēri

Modelis	Vienības	1	2	3	4	5	6	7	8	9
A	mm	670	770	985	985	1200	1200	1415	1415	1415
B	mm	225	225	225	225	225	225	225	225	225
C	mm	354	454	669	669	884	884	1099	1099	1099

Dimensions_2

Izmēri

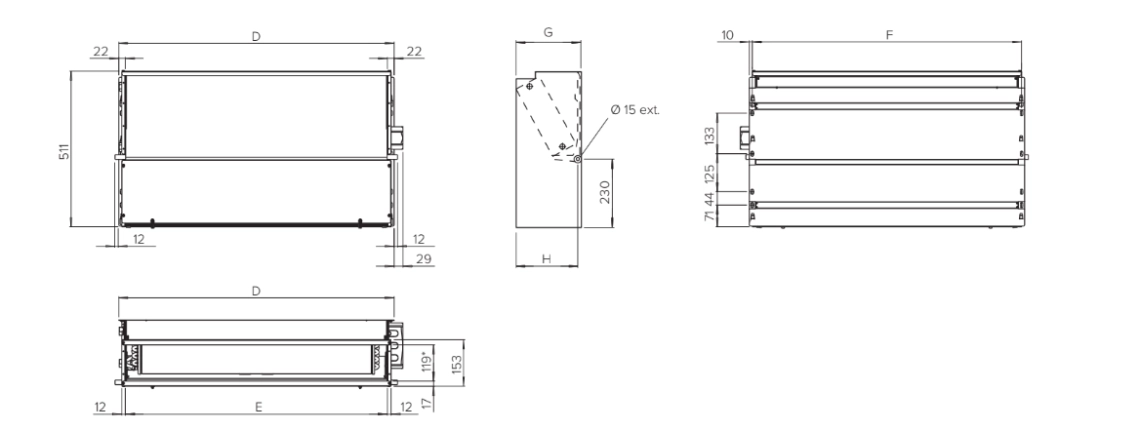

SEC/F NC vienību izmēri

Modelis	Vienības	1	2	3	4	5	6	7	8	9
D	mm	374	474	689	689	904	904	1119	1119	1119
E	mm	330	430	645	645	860	860	1075	1075	1075
F	mm	354	454	669	669	884	884	1099	1099	1099
G	mm	218	218	218	218	218	218	218	248	248
H	mm	205	205	205	205	205	205	205	235	235

Dimensions_3
