Zems ESP plāns kanāls

Plānie cauruļvadi ir izstrādāti tā, lai tie ietilptu šaurās telpās, tāpēc tie ir piemēroti uzstādīšanai vietās, kur parastie cauruļvadi nav iespējami

Galvenās funkcijas:

Ideāli piemērots guļamistabām, viesnīcu istabām un klusām telpām
Ļoti plāns: augstums tikai 185 mm
Gatavs svaiga gaisa padevei (iepriekš izgriezta sānu ieplūdes atvere)
Standarta kondensāta novadīšanas sūknis
Konvertējama gaisa ieplūdes atvere: zemāk vai aizmugurē, pārceļot standarta paneli
Klusa darbība
Paredzēts brīvai uzstādīšanai bez cauruļvada vai ar īsiem cauruļvadiem. Regulējams ESP 0/15/30 Pa, izmantojot vadu kontrolierus: MWI-R101ABT, MWIR201ABK (tikai ar līdzstrāvas ventilatoru)
Iespēja vadīt, izmantojot IR tālvadības pulti, izmantojot dekoratīvo paneli ar IR uztvērēju vai atsevišķu IR uztvērēju MIR-B101DB
Pēc izvēles pieejama UVC lampa, lai sterilizētu gaisu, kas plūst caur ierīci
Izvēles estētisks dekoratīvais panelis: ieplūdes un izplūdes (ar žalūzijām)
Pēc izvēles līdzstrāvas invertora ventilatora motors

Pielāgots īpaši plāns esp, kas ietaupa vietu uzstādīšanai, ir veikls un ērts

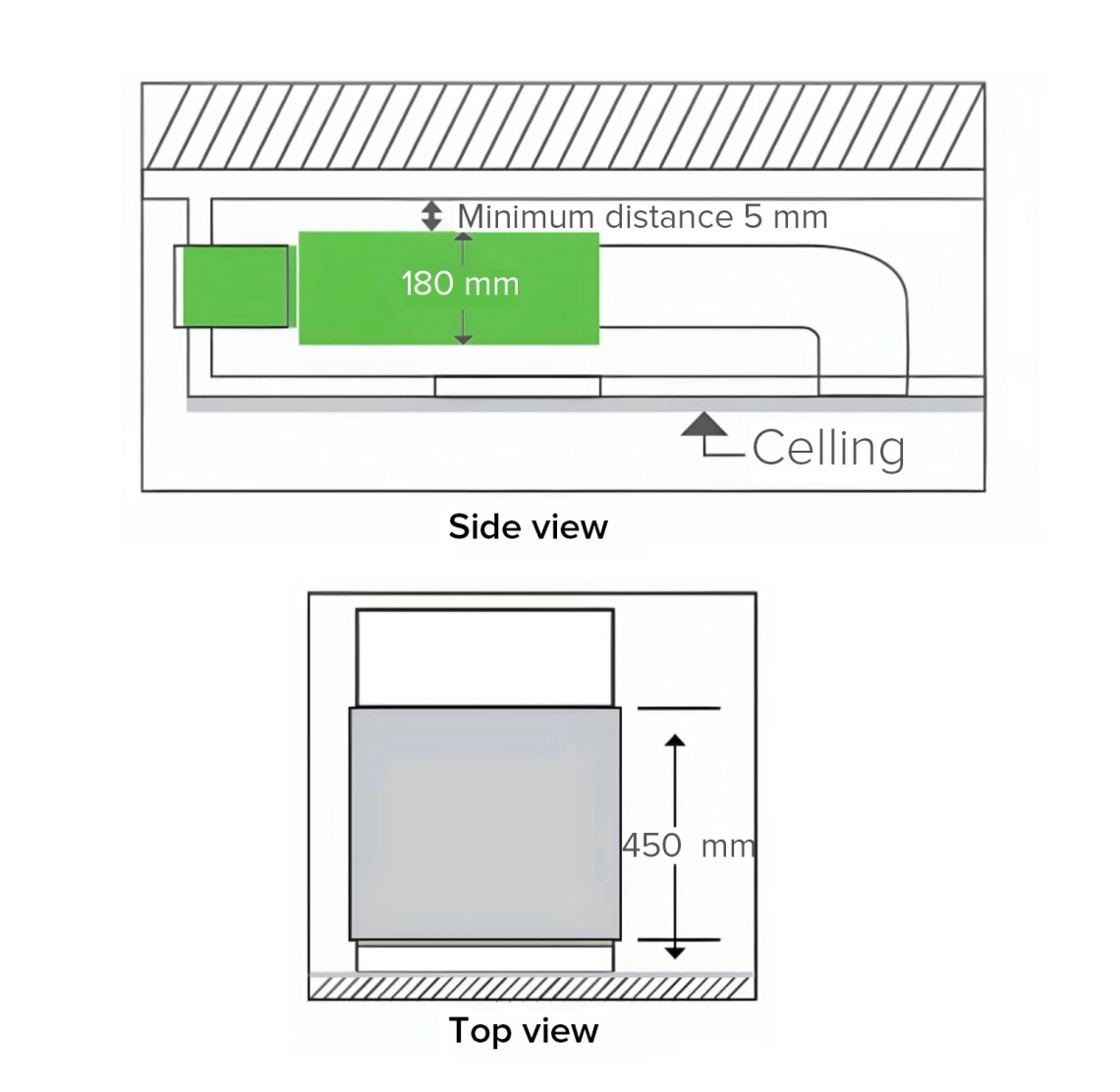

Korpusa biezums ir tikai 180 mm, viegli uzstādāms šauru dzīvojamo telpu griestu augstumā, korpusa dziļums ir tikai 450 mm, ļauj ietaupīt griestu platību un pilnībā sadarboties ar interjera apdari.

Klusa darbība

Augstas efektivitātes modelis * Augstas efektivitātes bezsuku līdzstrāvas motors, bezpakāpju ātruma regulēšana, var panākt septiņu gaisa padevi, ievērojami samazina darbības troksni
Pateicoties saprātīgai iekštelpu bloka termisko komponentu un iekšējā gaisa kanāla konstrukcijai, tiek realizēts četru bloku vēja ātrums, klusa darbība. Piezīme: pieejams arī maiņstrāvas motora standarta modelis

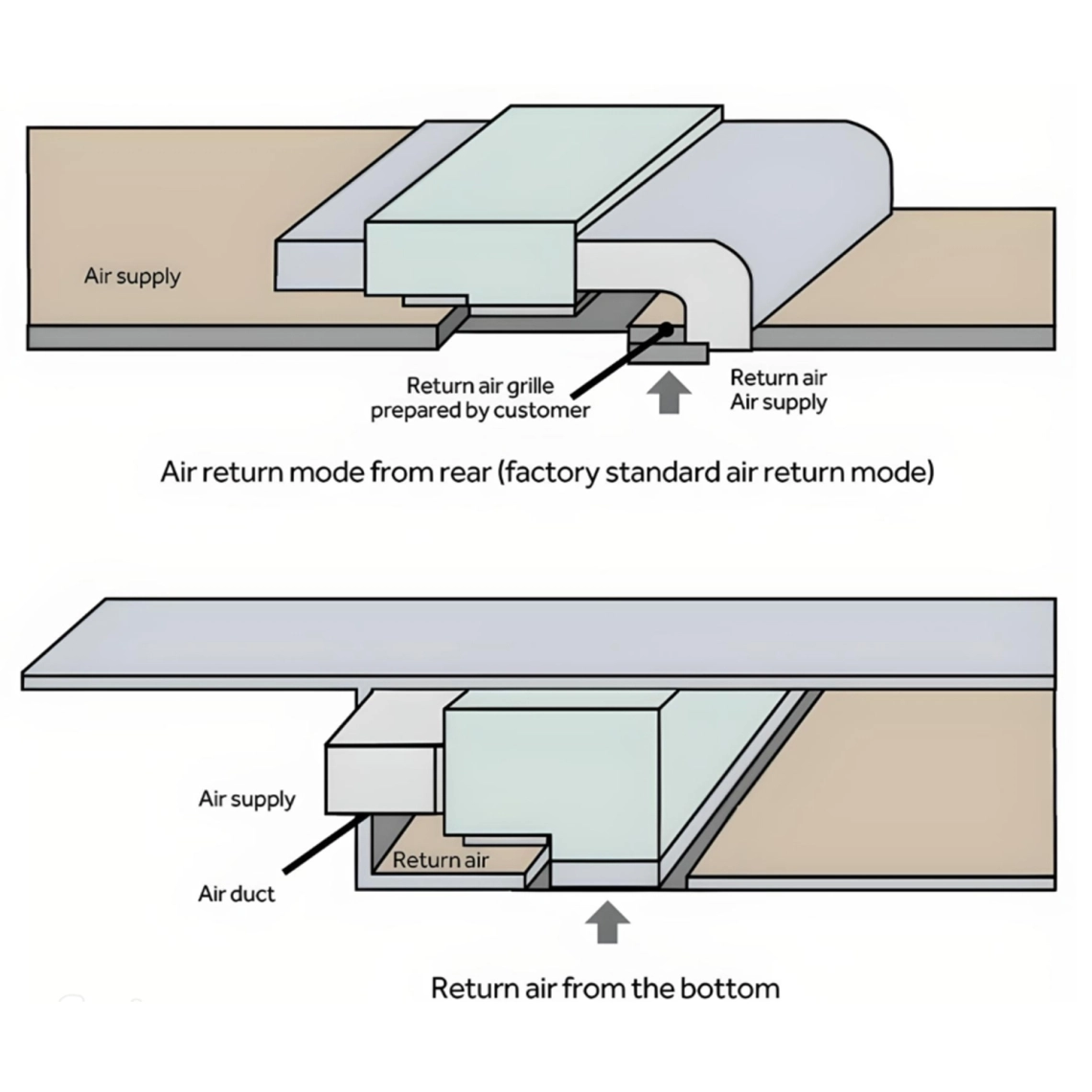

Atgriezeniskā gaisa režīma izvēle atbilstoši vietējiem apstākļiem - lietotājam ērtāka uzstādīšana

Nodrošināti divi apakšējie un aizmugurējie atgriezeniskā gaisa režīmi, iekštelpu uzstādīšana ir elastīgāka un ērtāka, lietotāji var izvēlēties labāko uzstādīšanas shēmu atbilstoši interjera apdares īpatnībām. Piezīme: Ja ir pietiekami daudz vietas uzstādīšanai, ieteicams izmantot sānu atgriezeniskās plūsmas režīmu, kas var efektīvi samazināt darbības skaņu.

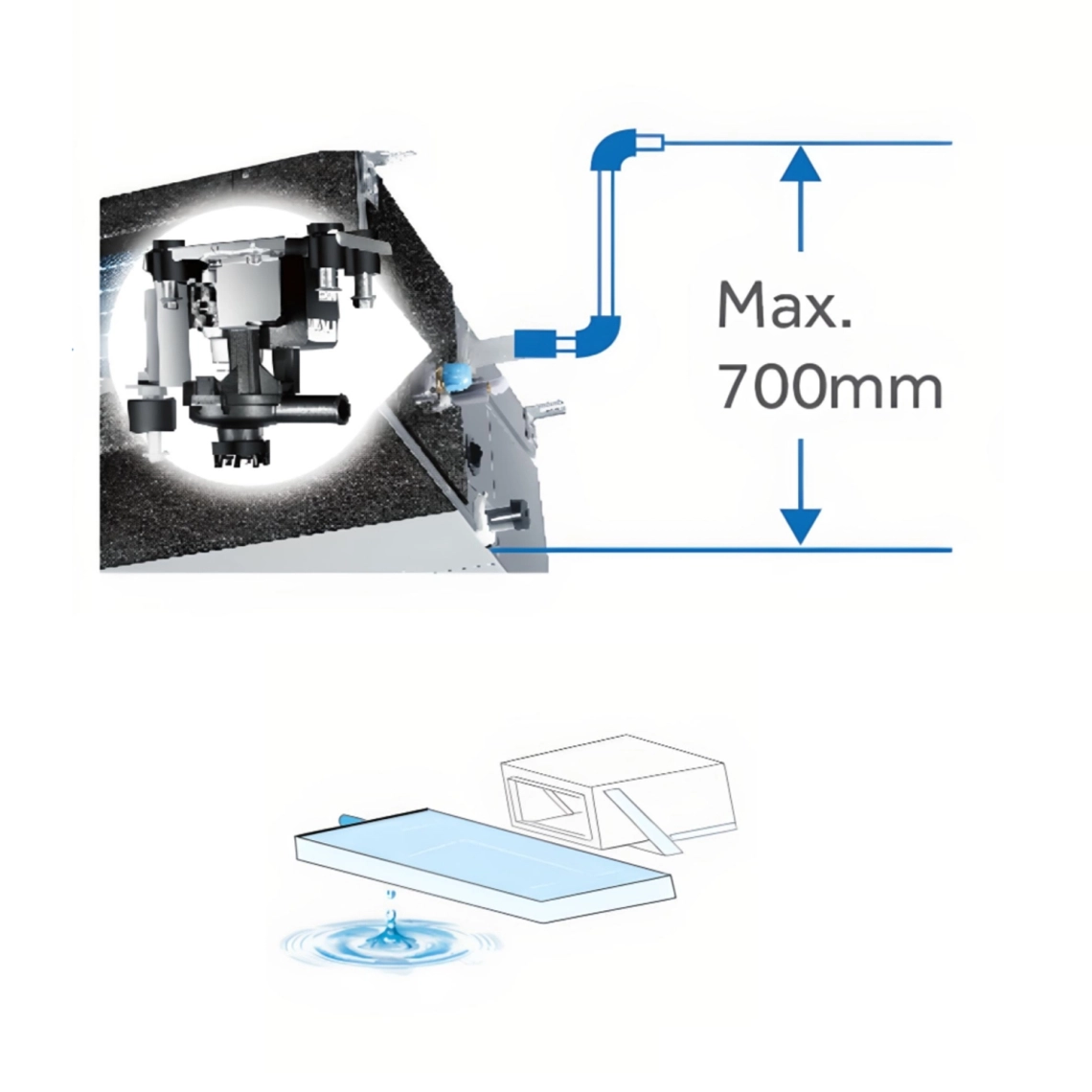

Augstas celtspējas drenāžas sūknis

Standarta kondensāta ūdens pacelšanas sūknis, standarta uzgaļa 700 mm, īpašiem modeļiem pielāgots diapazons līdz 1200 mm, un iebūvēts pludiņslēdzis, ērti sadarboties ar faktisko situāciju objektā, kondensāta ūdens novadīšanas gaisa kondicionēšana.

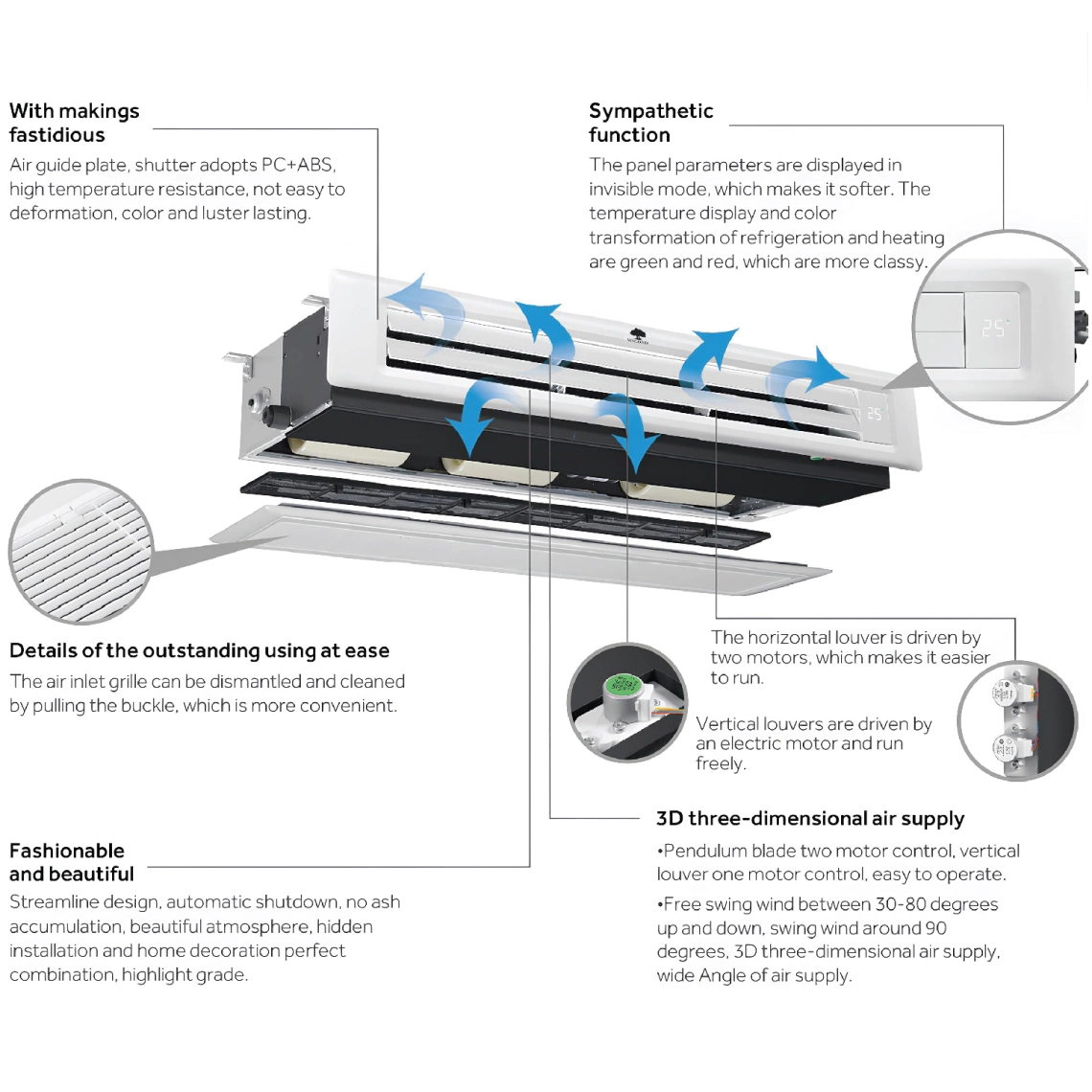

3D trīsdimensiju gaisa padeve

supply

Pēc izvēles gaisa ieplūdes/izplūdes dekoratīvie paneļi

Dekoratīvie paneļi ļauj ieplūdes un izplūdes režģus harmoniski iekļaut interjerā.

3D gaisa plūsma

Atsevišķas regulēšanas ierīces vertikālajām un horizontālajām žalūzijām ļauj izveidot komfortablu 3D gaisa plūsmu vajadzīgajā virzienā.

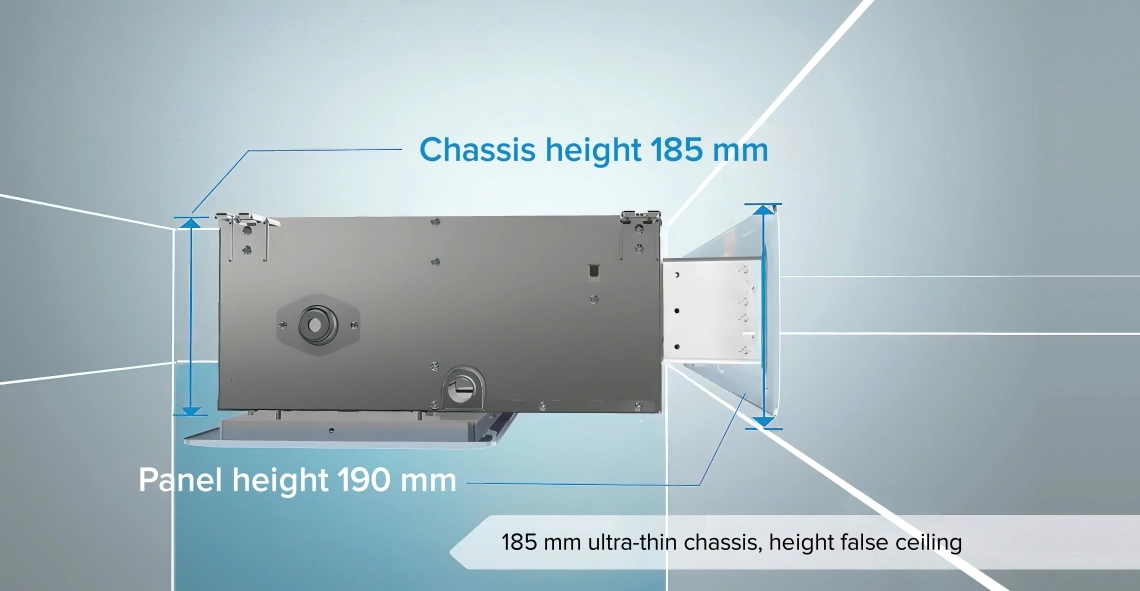

Īpaši plāns dizains

Zema ESP slim gaisa vadu bloka augstums ir tikai 185 mm, kas ir nozares līderis un nodrošina mazāko griestu kritumu.

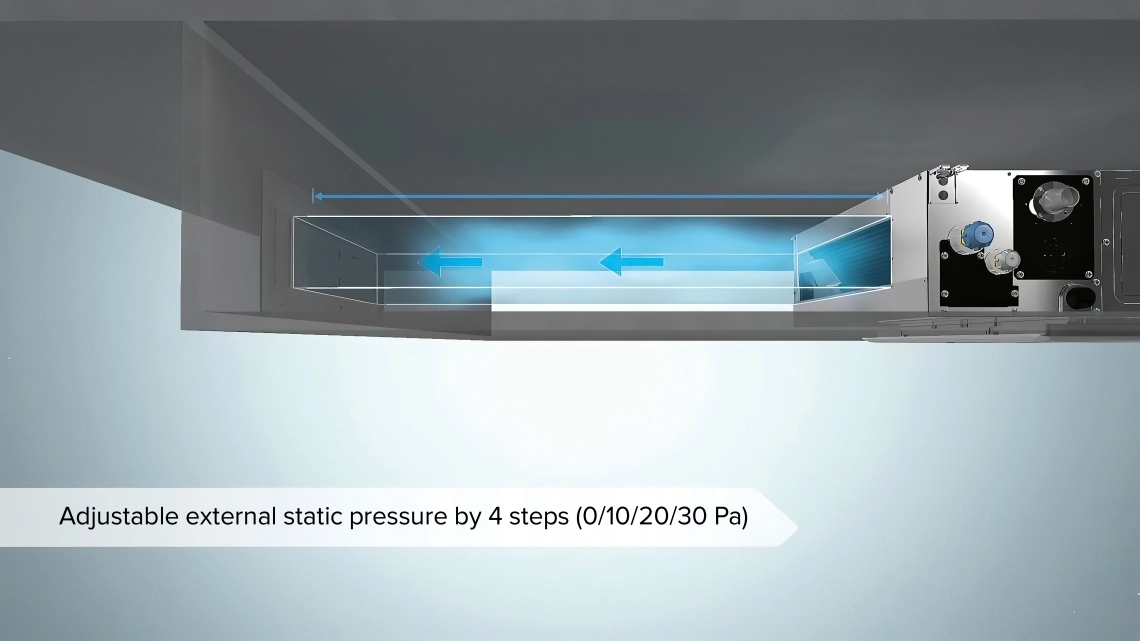

Regulējams ar vadu kontrolieri

ESP var regulēt, izmantojot vadu kontrolierus MWIR201ABK vai MWI-R101ABT. Un uzstādītājam nav jākāpj pa trepēm, lai veiktu iestatījumus. Ir pieejamas 3 ESP pakāpes (tikai DCfan versija): 0/15/30 Pa.

Specifikācijas	Vienības	MIDS-05X1EV1AA	MIDS-07X1EV1AA	MIDS-09X1EV1AA	MIDS-12X1EV1AA	MIDS-16X1EV1AA	MIDS-18X1EV1AA	MIDS-24X1EV1AA
Jauda
Dzesēšana	kW	1,50	2,20	2,80	3,60	4,50	5,60	7,10
Apkure	kW	1,70	2,50	3,20	4,00	5,00	6,30	8,00
Elektriskie parametri
Barošanas avots	Ph/V/Hz	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60
Ventilācija
Gaisa plūsma (H/M/L)	^m3/h	430/370/310	480/420/360	480/420/360	550/430/370	600/540/460	800/690/580	930/850/750
Skaņas spiediens (H/M/L)	dB(A)	26/22/19	27/23/20	27/23/20	30/27/24	32/29/26	33/30/27	36/33/30
Skaņas jauda (H/M/L)	dB(A)	40/36/33	41/37/34	41/37/34	44/41/38	46/43/40	47/44/41	50/47/43
Uzstādīšana - izmēri
Vienības izmēri WxDxH	mm	850x420x185	850x420x185	850x420x185	850x420x185	850x420x185	1170x420x185	1170x420x185
Iepakojuma vienības izmēri WxDxH	mm	1045x540x270	1045x540x270	1045x540x270	1045x540x270	1045x540x270	1365x540x270	1365x540x270
Neto svars / bruto svars	Kg	16,5/21,5	17,5/22,5	17,5/22,5	17,5/22,5	18,5/23,5	22,2/28,2	24,0/30,0
Ø Šķidruma puse aukstumnesēja caurule	mm (collas)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	9,52 (3/8)
Ø Gāzes puse aukstumnesēja caurule	mm (collas)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	15,88 (5/8)
Statiskais spiediens (standarta / maksimālais)	Pa	0/15/30	0/15/30	0/15/30	0/15/30	0/15/30	0/15/30	0/15/30
Panelis
Modelis		M1B-890IA/D	M1B-890IA/D	M1B-890IA/D	M1B-890IA/D	M1B-890IA/D	M1B-1210IA/D	M1B-1210IA/D
Izmēri WxDxH (izvads panelis)	mm	890x190x100	890x190x100	890x190x100	890x190x100	890x190x100	1210x190x100	1210x190x100
Izmēri WxDxH (ieplūdes panelis ar filtru)	mm	890x290,5x32,4	890x290,5x32,4	890x290,5x32,4	890x290,5x32,4	890x290,5x32,4	1210x290,5x32,4	1210x290,5x32,4
Iepakojuma izmēri WxDxH	mm	938x335x220	938x335x220	938x335x220	938x335x220	938x335x220	1258x335x220	1258x335x220
Neto svars / bruto svars	Kg	4,0/5,0	4,0/5,0	4,0/5,0	4,0/5,0	4,0/5,0	5,0/6,0	5,0/6,0

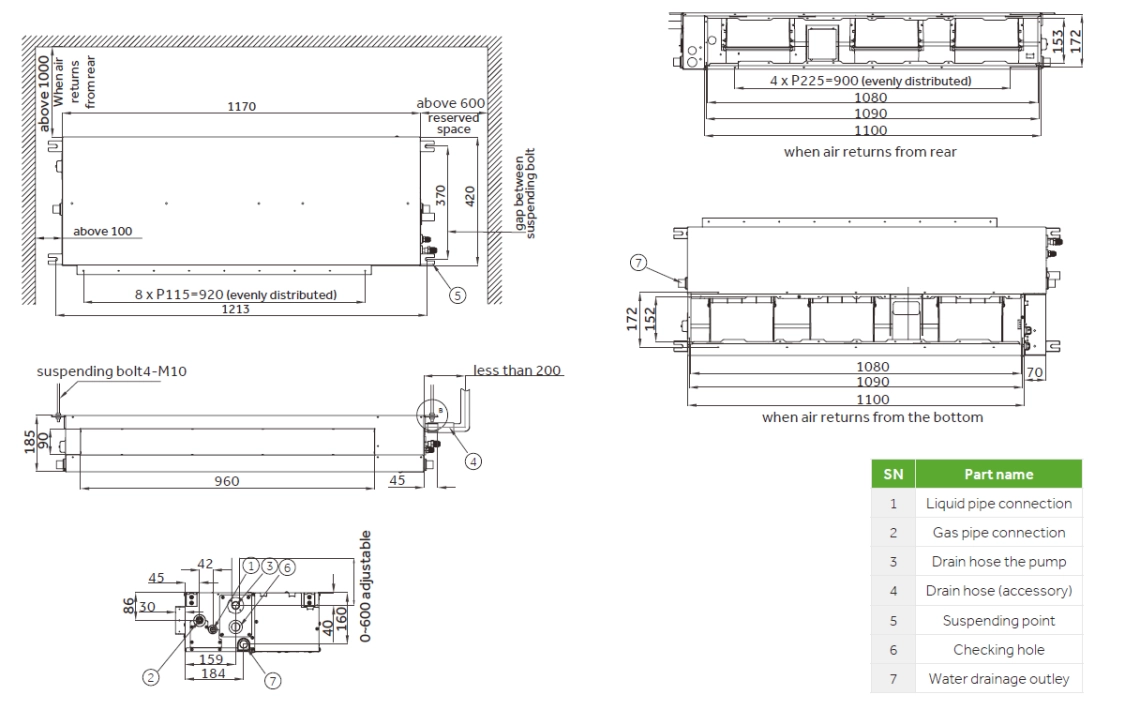

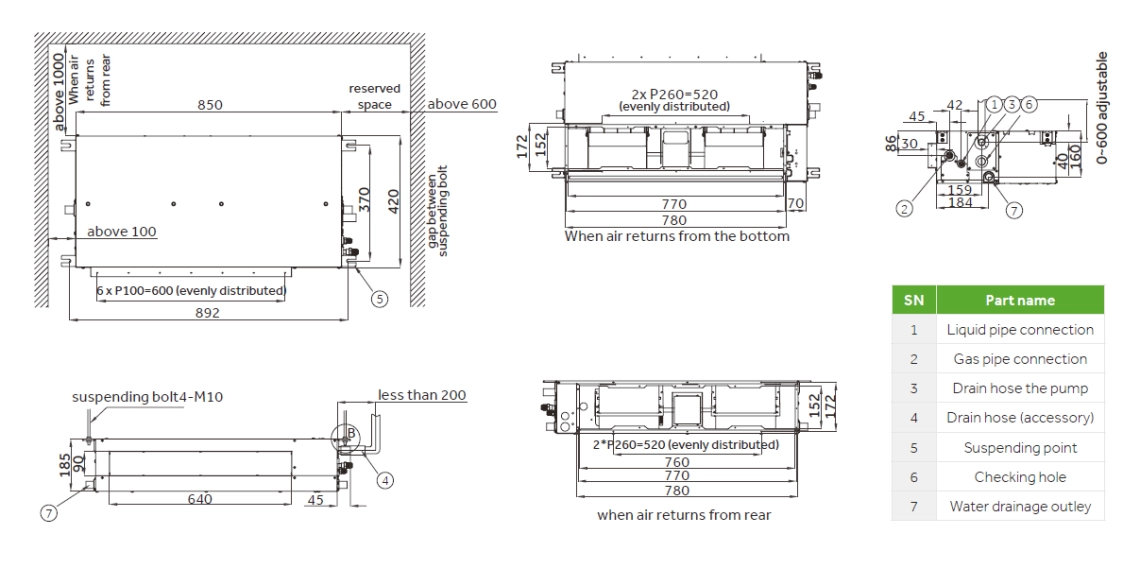

Izmēri

MIDS-05X1EV2AD(H) MIDS-07X1EV2AD(H) MIDS-09X1EV2AD(H) MIDS-12X1EV2AD(H) MIDS-16X1EV2AD(H) MIDS-05X1EV1AD MIDS-07X1EV1AD MIDS-09X1EV1AD MIDS-12X1EV1AD MIDS-16X1EV1AD MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA

dimensions
